科普：制造芯片要经过这些步骤

来源：内容来自「富士通电子」，谢谢。

在半导体的生产工厂，在晶元上通过极其细微的加工进行制造。在一枚晶片上一共要制造出成千上厞个这样的吸几毫米大小的半导体器件（芯片）。这道制造工序叫做晶元工艺，这道工艺的流程则被称为Process Flow（工艺流程）。今天咱们就简要介绍下半导体IC的Process Flow。

BEOL （Back End of Line：布线工序、半导体晶元制造工序的后半部分）将在FEOL制造的各部件与金属材料连接布线，以形成电路。

元件隔离

晶体管是在硅晶片的表面附近形成晶。

为保证每个晶体管的独立运行，需要阻止与之相邻的晶体管的干扰。因此，晶体管的形成区域是相互隔离的。

井道形成

在一个芯片中，分别制作出n型MOS晶体管与p型MOS晶体管。

在各自的晶体管制作区域，以适当的浓度的注入各个晶体管所需的杂质（n型MOS：p井，n沟道；p型MOS: n井，p沟道）。另外，可通过追加掺入不同的杂质及不同浓度的剂量來分别制作不同电压/特征的晶体管。

栅极氧化及闸形成

这是决定晶体管性能的最重要的工序。

因为栅极氧化影响晶体管的性能及可靠性极大，所以需要在晶片表面形成分布均匀的高密度薄膜。

由于闸形成的尺寸也会对晶体管的性能产生重要影响，因此有必要对光刻胶形成以及栅极蚀刻进行严格的尺寸管理。并且，利用CVD法来沉积多晶硅可形成栅电极。

LDD形成

LDD（Lightly Doped Drain,轻掺杂漏）的形成是为了避免晶体管微型化带来的不利影响（操作速度变慢等）。LDD也被称为扩展。

n型LDD： 在n型MOS的区域内加入n型杂质（如磷，砷等）。

p型LDD： 在p型MOS的区域内加入p型杂质（如硼等）。

侧壁间隔

为形成上述的LDD及，栅极、源极、漏极的硅化（下述），需要仅在栅极的水平方面（两端）的壁部形成氧化膜。

侧壁氧化膜： 在整个晶片表面形成氧化膜。

侧壁蚀刻： 在氧化膜上实施异向性（垂直方向）的蚀刻，使得氧化膜仅残留在栅极的侧壁。

源极与漏极

n型MOS与p型MOS领域内会各自形成源极和漏极。通常情况下，晶体管左右对称，所以形状也相同。电源的连接方向决定哪一端是源极或漏极。

p型源极与漏极： p型MOS区域内掺入p型杂质（如硼等）。

n型源极与漏极： n型MOS区域内掺入n型杂质（如磷，砷等）。

硅化物

对MOS的三个电极即栅极（多晶硅）、源极、漏极（硅）进行硅化（与金属的化合物）后，可以降低对金属布线层的电阻。同时，也可以降低各自电极滋生的电阻。

硅化： 通过化学蚀刻（自对准硅化），选择性地仅去除钴薄膜。

介质膜

接下来是连接晶体管等元件的布线流程。

介质膜沉积： 通过CVD法形成厚的硅氧化膜等。

介质膜抛光： 为使晶体表面凹凸不平的部分变得平坦，对介质膜进行抛光。

接触孔

为了将晶体管的三个电极即栅极、源极、漏极透過介质膜之上的金属层相互连接，要对介质膜进行开孔（接触孔）并填充W（钨）。

插件钨填充： 於接触孔内填充钨。

插件钨抛光： 对表面进行抛光，去除多余的钨，使得钨仅留在接触孔的内部。

金属-1

形成介质膜，挖沟槽，於沟槽填充Cu（铜）。仅向沟槽内填充Cu（铜）的方式也被称为单镶嵌（single damascene）。

金属-1 Cu（铜）填充： 通过电镀的方式向沟槽填充Cu（铜）。

金属-1 Cu（铜）抛光： 对表面进行抛光以去除Cu膜（铜膜），使得Cu（铜）仅留在沟槽内部。

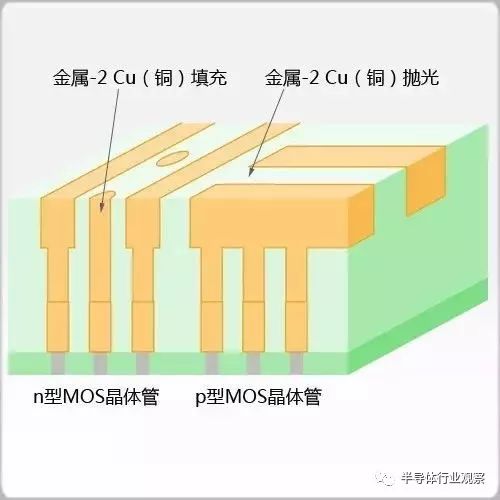

金属-2

形成介质膜，挖孔及沟槽，於孔和沟槽填充Cu（铜）。通过同时向孔及沟槽填充Cu（铜）的方式被称作双镶嵌（dual damascene）。

金属-2 Cu（铜）填充： 通过电镀的方式向孔及沟槽填充Cu（铜）。

金属-2 Cu（铜）抛光： 对表面进行抛光以去除Cu膜（铜膜），使得Cu（铜）仅留在孔及沟槽内部。

*免责声明：本文由作者原创。文章内容系作者个人观点，半导体行业观察转载仅为了传达一种不同的观点，不代表半导体行业观察对该观点赞同或支持，如果有任何异议，欢迎联系半导体行业观察。

今天是《半导体行业观察》为您分享的第2026期内容，欢迎关注。

半导体行业观察

『半导体第一垂直媒体 』

实时 专业 原创 深度

华为｜台积电｜江北新区｜AI｜晶圆｜RISC-V｜AMD｜MEMS

回复 投稿 ，看《如何成为“半导体行业观察”的一员 》

回复 搜索 ，还能轻松找到其他你感兴趣的文章！

芯片制造工艺流程图文详解一文通

芯片制造是当今世界最为复杂的工艺过程。这是一个由众多顶尖企业共同完成的一个复杂过程。本文努力将这一工艺过程做一个汇总，对这个复杂的过程有一个全面而概括的描述。

半导体制造工艺过程非常多，据说有几百甚至几千个步骤。这不是夸张的说法，一个百亿投资的工厂做的可能也只是其中的一小部分工艺过程。对于这么复杂的工艺，本文将分成五个大类进行解说：晶圆制造、光刻蚀刻、离子注入、薄膜沉积、封装测试。

半导体制造工艺 - 晶圆制造(Wafer Manufacturing）

晶圆制造(Wafer Manufacturing）又可分为以下5 个主要过程：

（1）拉晶 Crystal Pulling

◈ 掺杂多晶硅在1400度熔炼

◈ 注入高纯氩气的惰性气体

◈ 将单晶硅“种子”放入熔体中，并在“拔出”时缓慢旋转。

◈ 单晶锭直径由温度和提取速度决定

（2）晶圆切片 （Wafer slicing）

用精密的“锯(Saw)”将硅锭切成独立的晶圆。

（3）晶圆研磨、侵蚀（Wafer lapping，etching）

◈ 切片的晶圆片使用旋转研磨机和氧化铝浆料进行机械研磨，使晶圆片表面平整、平行，减少机械缺陷。

◈ 然后在氮化酸/乙酸溶液中蚀刻晶圆，以去除微观裂纹或表面损伤，然后进行一系列高纯度RO/DI水浴。

(4) 硅片抛光、清洗 (Wafer polishing and Cleaning)

◈ 接下来，晶圆在一系列化学和机械抛光过程中抛光，称为CMP(Chemical Mechanical Polish)。

◈ 抛光过程通常包括两到三个抛光步骤，使用越来越细的浆液和使用RO/DI水的中间清洗。

◈ 使用SC1溶液(氨，过氧化氢和RO/DI水)进行最终清洗，以去除有机杂质和颗粒。然后，用HF除去天然氧化物和金属杂质，最后SC2溶液使超干净的新的天然氧化物在表面生长。

(5) 晶片外延加工 (Wafer epitaxial processing)

◈ 外延工艺(EPI)被用来在高温下从蒸汽生长一层单晶硅到单晶硅衬底上。

◈ 气相生长单晶硅层的工艺被称为气相外延(VPE)。

SiCl4 + 2H2 ↔ Si + 4HCl

该反应是可逆的，即如果加入HCl，硅就会从晶圆片表面蚀刻出来。

另一个生成Si的反应是不可逆的:

SiH4 → Si + 2H2(硅烷)

◈ EPI生长的目的是在衬底上形成具有不同(通常较低)浓度的电活性掺杂剂的层。例如，p型晶圆片上的N型层。

◈ 约为晶圆片厚度的3%。

◈ 对后续晶体管结构无污染。

半导体制造工艺 - 光刻 (Photolithography）

近年大量提及的光刻机，只是众多工艺设备中的一个。即使是光刻，也有很多的工艺过程和设备。

（1）光刻胶涂层 Photoresist coating

光刻胶是一种光敏材料。将少量光刻胶液体加在晶圆片上。晶圆片在1000到5000 RPM的速度下旋转，将光刻胶扩散成2到200um厚的均匀涂层。

光刻胶有两种类型:负胶和正胶。

正胶：暴露于光下可以分解复杂的分子结构，使其易于溶解。

负胶：曝光使分子结构变得更复杂，更难以溶解。

每个光刻步骤所涉及的步骤如下

◈ 清洁晶圆片

◈ 沉积屏障层SiO2，Si3N4，金属

◈ 涂上光刻胶

◈ 软烤

◈ 对齐蒙版

◈ 图形曝光

◈ 显影

◈ 烘焙

◈ 蚀刻

◈ 去除光刻胶

（2）图案准备 Pattern Preparation

IC设计人员使用CAD软件设计每层的图案。然后使用激光图案发生器或电子束将图案转移到具有图案的光学透明石英衬底(模板)上。

（3）图案转移（曝光）

这里使用光刻机，将图案从模板上，投影复制到芯片层板上。

（4）显影、烘烤

◈ 曝光后，晶圆片在酸溶液或碱溶液中显影，以去除光刻胶的暴露区域。

◈ 一旦除去暴露的光刻胶，晶圆片将在低温下“烘烤”以硬化剩余的光刻胶。

半导体制造工艺 - 蚀刻和离子注入 (Etching and Ion Implantation)

（1）湿式和干式蚀刻

◈ 在大型湿平台上进行化学蚀刻。

◈ 不同类型的酸，碱和苛性碱溶液用于去除不同材料的选定区域。

◈ BOE，或缓冲氧化物蚀刻剂，由氟化铵缓冲的氢氟酸制备，用于去除二氧化硅，而不会蚀刻掉底层的硅或多晶硅层。

◈ 磷酸用于蚀刻氮化硅层。

◈ 硝酸用来蚀刻金属。

◈ 用硫酸去除光刻胶。

◈ 对于干式蚀刻，晶圆片被放置在蚀刻室中，通过等离子体进行蚀刻。

◈ 人员安全是首要问题。

◈ 许多晶圆厂使用自动化设备执行蚀刻过程。

（2）抗蚀剂剥离

然后光刻胶完全从晶圆上剥离，在晶圆上留下氧化物图案。

（3）离子注入

◈ 离子注入改变晶圆片上现有层内精确区域的电特性。

◈ 离子注入器使用高电流加速器管和转向聚焦磁铁，用特定掺杂剂的离子轰击晶圆表面。

◈ 当掺杂化学物质沉积在表面并扩散到表面时，氧化物充当屏障。

◈ 将硅表面加热到900℃来进行退火，注入的掺杂离子进一步扩散到硅片中。

半导体制造工艺 - 薄膜沉积 (Thin Film Deposition)

薄膜沉积的方式和内容也比较多，下面逐个说明：

（1）氧化硅

当硅在氧气中存在时，SiO2会热生长。氧气来自氧气或水蒸气。环境温度要求为900 ~ 1200℃。发生的化学反应是

Si + O2 → SiO2

Si +2H2O —> SiO2 + 2H2

选择性氧化后的硅片表面如下图所示:

氧气和水都会通过现有的SiO2扩散，并与Si结合形成额外的SiO2。水(蒸汽)比氧气更容易扩散，因此蒸汽的生长速度要快得多。

氧化物用于提供绝缘和钝化层，形成晶体管栅极。干氧用于形成栅极和薄氧化层。蒸汽被用来形成厚厚的氧化层。绝缘氧化层通常在1500nm左右，栅极层通常在200nm到500nm间。

（2）化学气相沉积 Chemical Vapor Deposition

化学气相沉积(CVD)通过热分解和/或气体化合物的反应在衬底表面形成薄膜。

CVD反应器有三种基本类型:

◈ 大气化学气相沉积

◈ 低压CVD (LPCVD)

◈ 等离子增强CVD (PECVD)

低压CVD工艺示意图如下图所示。

CVD的主要有下面几种反应过程

i). 多晶硅 Polysilicon

SiH4 —> Si + 2H2 (600℃)

沉积速度 100 - 200 nm /min

可添加磷(磷化氢)、硼(二硼烷)或砷气体。多晶硅也可以在沉积后用扩散气体掺杂。

ii). 二氧化硅 Dioxide

SiH4 + O2→SiO2 + 2H2 (300 - 500℃)

SiO2用作绝缘体或钝化层。通常添加磷是为了获得更好的电子流动性能。

iii). 氮化硅 Siicon Nitride

3SiH4 + 4NH3 —> Si3N4 + 12H2

(硅烷) (氨) (氮化物)

（3）溅射

目标被高能离子如Ar+轰击，目标中的原子将被移动并输送到基材上。

金属如铝、钛可以用作靶材。

（4）蒸镀

Al或Au(金)被加热到蒸发点，蒸汽将凝结并形成覆盖晶圆片表面的薄膜。

下面用一个案例，来详细说明一下光刻、蚀刻，到离子沉积的过程中，硅片上的电路是如何一步步成型的：

半导体制造工艺 - 封装测试 (Post-processing)

（1）晶圆测试 Probe Test

在最终线路制备完成后，使用自动化探针测试方法测试晶圆上测试器件，剔除不良品。

（2） 晶圆切割 Wafer Dicing

探针测试后，晶圆片被切成单个的芯片。

（3） 接线、封装

◈ 单个芯片连接到引线框架，铝或金引线通过热压缩或超声波焊接连接。

◈ 通过将设备密封到陶瓷或塑料包装中来完成包装。

◈ 多数芯片还需要经过最后的功能测试，才会送到下游用户手上。
