长沙湘计海盾科技申请一种支持多路 i2c 的 RTC 芯片及实现方法专利，实现多个系统共享 RTC

金融界 2024 年 9 月 13 日消息，天眼查知识产权信息显示，长沙湘计海盾科技有限公司申请一项名为“一种支持多路 i2c 的 RTC 芯片及实现方法“，公开号 CN202311851410.2 ，申请日期为 2023 年 12 月。

专利摘要显示，本发明公开了一种支持多路 i2c 的 RTC 芯片及实现方法，包括至少两个用于连接 i2c 设备的独立端口及相应的引脚，且每个独立端口均连接至芯片内相对独立的寄存器并使用相对独立的地址。本发明的技术效果在于，改进之后的 RTC 芯片支持同时连接多路 i2c，允许多个系统同时访问 RTC，实现多个系统共享 RTC，并且不需要额外的开关进行切换。例如服务器的 BMC 模块和系统模块能够共用一个 RTC 芯片，共享时钟，这样不需要额外的设计来校对 BMC 和系统时钟。

本文源自金融界

RTC电路分析

RTC电路分析

RTC：电子产品背后的“时间守护者”

你是否好奇过，为什么电子设备即使断电也能记住时间？这背后默默奉献的，就是我们今天要聊的主角——RTC，即实时时钟。它就像一个微型的时间管家，为电子产品提供精准的时间信息。

RTC的重要性不言而喻。从手机、电脑到智能家电，几乎所有电子产品都离不开它。它不仅记录着时间日期，还与数据存储、系统运行等息息相关。你或许不知道，这个小小的元件也常常面临着“寿命”的考验。

最近，一家工业产品制造商就遇到了这样的难题。他们生产的一款带RTC功能的产品，在推向市场半年后就频繁出现RTC电池耗尽的提示，远远低于5年的设计寿命。

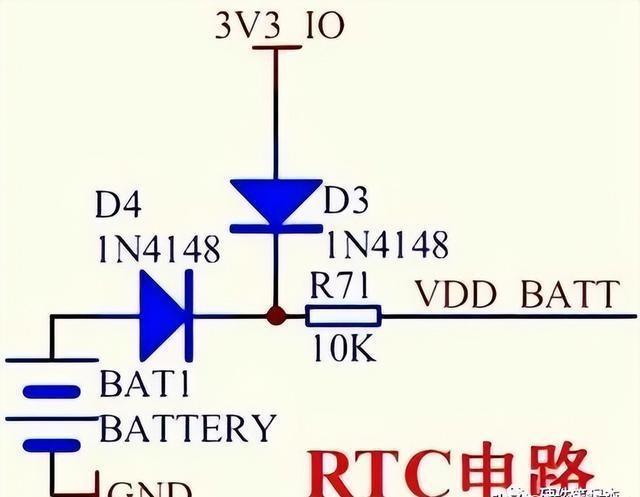

经过工程师团队的排查，最终发现罪魁祸首竟然是RTC电路设计上的疏忽。原来，他们在RTC电源上串联了一个10kΩ的限流电阻，本意是为了保护电路，却意外导致RTC芯片的工作电流激增，加速了电池的消耗。

这个案例也引发了我们对RTC电路设计的思考：

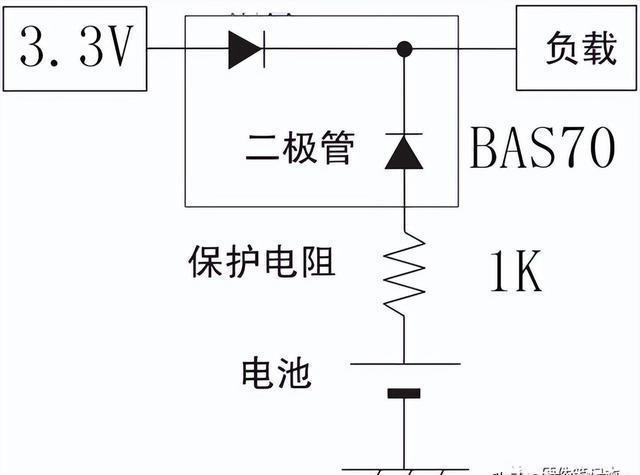

1. RTC电源上的串联电阻，究竟该如何选择？

有人认为，为了最大程度地延长电池寿命，应该尽量减小电阻值，甚至直接使用0Ω电阻。这种做法存在安全隐患。因为一旦后级电路出现短路，没有电阻的保护，电池很可能因电流过大而发生危险。

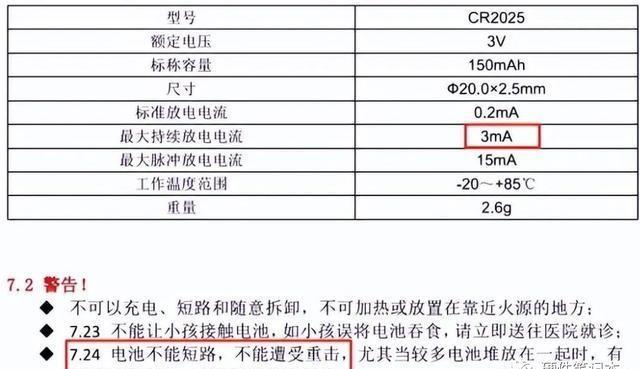

更合理的做法是参考电池厂商提供的最大持续放电电流，选择合适的电阻值，在保证安全的前提下，尽可能地降低功耗。

2. 如何评估RTC电池的寿命？

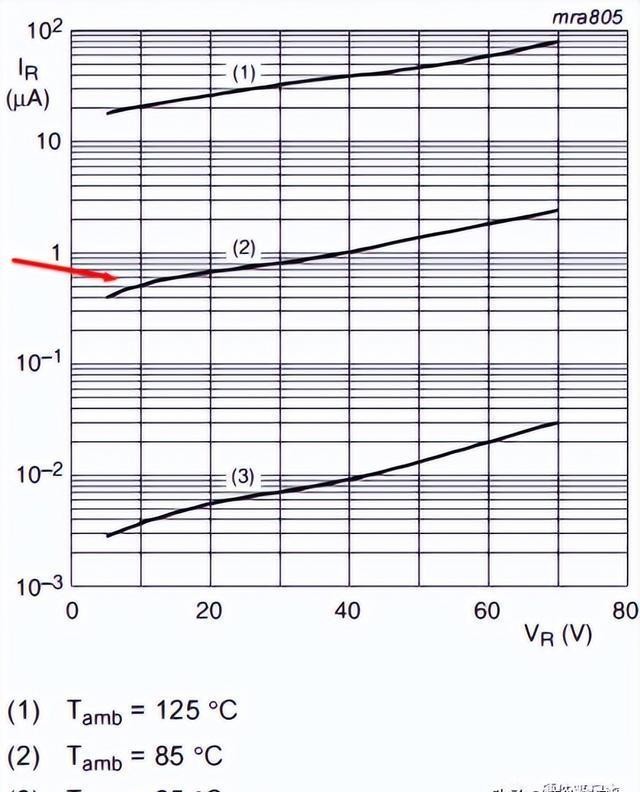

除了电阻的选择，影响RTC电池寿命的因素还包括RTC芯片本身的功耗、二极管的漏电流、电容的漏电流以及电池的自放电率等。

通过对这些因素进行综合评估，我们可以大致估算出RTC电池的理论使用寿命。实际使用过程中还会受到环境温度、产品工作状态等因素的影响。

3. 如何设计出更加可靠的RTC电路？

除了选择合适的元器件，合理的电路设计也是延长RTC电池寿命的关键。例如，可以通过优化电路布局、减少走线长度等方式，降低寄生电容的影响，从而降低功耗。

RTC电路设计看似简单，却关乎着电子产品的稳定运行和使用寿命。只有深入理解其工作原理，并进行科学合理的电路设计，才能打造出性能可靠、寿命持久的电子产品。
