根据芯片丝印,反查芯片型号

一般来说,根据芯片丝印,去获取芯片型号,是硬件工程师的一项必备技能。现在也多了一些这方面的网站,例如什么“芯片反查网”之类的。本文仅供参考,关键在于思路的引导。

参考素材:21IC/作者tyw

我们把安克的移动电源拆了,里面用了这些厂家的芯片

当今社会,凡事讲究效率,在充电方面更是如此,每个人都希望自己手上的电子设备更够快速满血复活。因此快充充电器得以发展普及,不过除了充电器外,移动电源进行双向快充也是大势所趋。出门在外,手上有个大容量快充移动电源,真的可以为所欲为。

充电头网最近拿到安克创新旗下的一款产品——ANKER安克20000mAh PD移动电源A1281,这款充电宝容量非常大,且支持多种充电协议,可进行双向快充。那这款移动电源具体用料如何,下面小编就为大家带来它的详细拆解。

一、ANKER安克20000mAh PD移动电源A1281外观

移动电源外包装盒,正面白色侧面蓝色,左上角是“ANKER”品牌字样。

包装盒正面特写,上面是充电器、车充、数据线等图案。

背面是产品的规格参数信息。

打开包装,内有纸盒对产品进行固定和保护。

包装内含:黑色网状收纳袋、USB-C to USB-C充电线、移动电源、说明书、合格证、保修卡。

CC数据线特写,线头处有凹印的“ANKER”logo,线身与线头交界处采用抗弯折处理。

充电宝采用PC阻燃材质黑色外壳,表面做了晒纹处理,边缘及四角为弧面过渡不硌手,一端是品牌logo另一端是电源开关键。

“ANKER”logo特写,表现的晒纹处理在增加美观度和手感上效果很好。

电源开关键特写,上面有四颗LED指示灯,充电宝在工作时显示蓝色光。

背面及侧面是一个整体,表面进行磨砂处理,手感细腻,下端有产品的规格参数信息。

产品名称:PowerCore Essential 20000 PD 移动电源型号:A1281电芯容量:20000mAh 锂电池能量:20000mAh 3.6V/72WhPD输入:5V/3A、9V/2A、15V/1.2APD输出:5V/3A、9V/2A、15V/1.2APIQ 2.0输出:5-6V/3A、6-9V/2A、9-12V/1.5A总输出:5V/3A额定容量:13000mAh(5V/3A)SN:AFYRZH0937100033安克创新科技股份有限公司制造

侧面是1A1C两个接口,旁边是凹印的IQ和PD以及规格参数。

产品大小与iPhone 11Pro max差不多。

厚度约为一元硬币直径的四分之三。

净重约为345g。

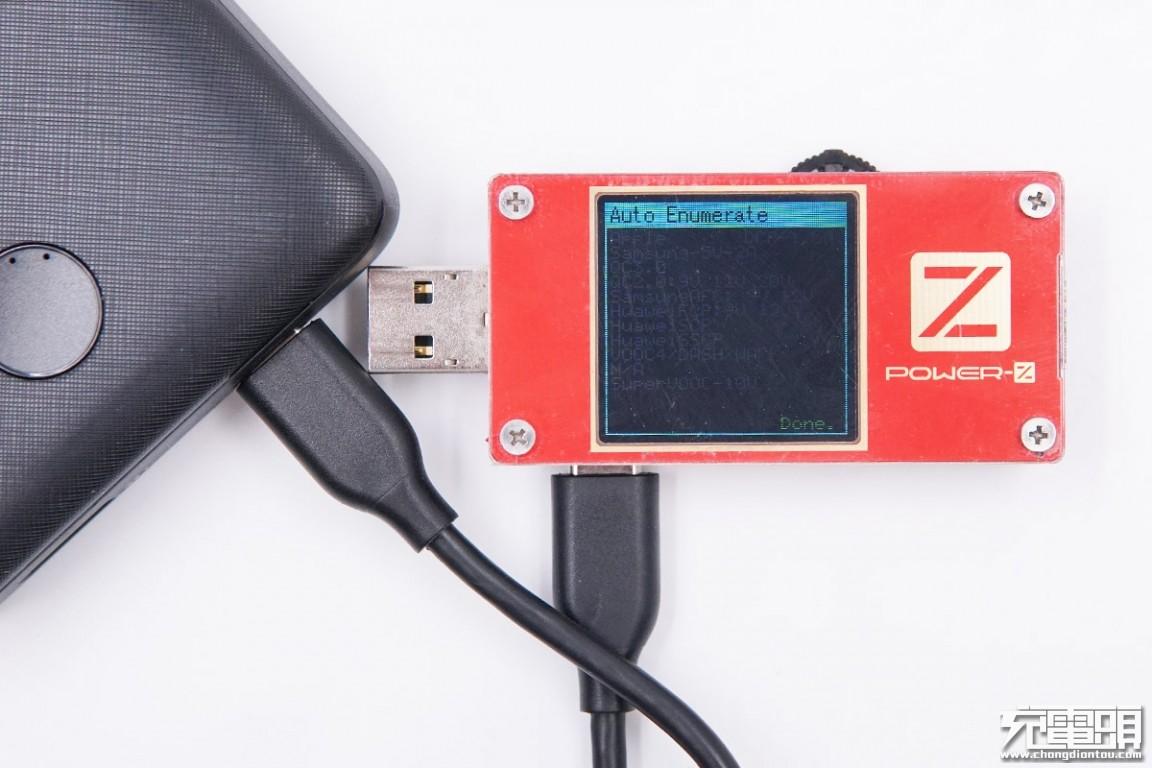

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议,显示支持Apple 2.4A、USB-DCP协议,以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP快充协议。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议,没有检测到该接口所支持的协议。

USB-C接口的PDO报文显示USB-C接口支持USB PD3.0快充标准,具备5V/3A、9V/2A、15V/1.25A三组固定电压档位。

二、ANKER安克20000mAh PD移动电源A1281拆解

这款移动电源封装做得非常好,费了很大力气才拆开PCB板所在位置的外壳。PCB板通过黑色螺丝固定,USB-A接口为沉板过孔焊接,指示灯之间通过黑色泡棉隔开。

黑色热敏电阻通过注胶紧贴在电芯上,PCB板和电芯通过指示灯两边的焊片点焊连接。

PCB板另一面元器件一览:USB-A接口、USB-C接口、磁环电感、两颗固态电容等。此外USB-A接口外壳上贴有防尘胶带。

下面我们仔细了解PCB板上各个元器件。

USB-A接口特写,金属外壳里面是一层塑料内衬,这是ANKER一贯的产品特色。

USB-C接口特写,蓝色舌片不漏铜。

磁环电感特写,外套热缩管,磁芯黑色漆,边缘打胶固定。

输出滤波固态电容,规格220μF 16V,这里作为USB-A接口的输出滤波。

另一颗输出滤波固态电容,规格为100μF 25V,作为USB-C接口的滤波输出。两颗固态电容打胶固定。

电池保护管是QM2542N,被白色硅胶覆盖。

UBIQ QM2542N 详细资料。

另外两颗QM2542N电池保护管。

丝印3U4L是宏康的电池保护IC,与前面的三颗电池保护管共同组成电池保护板。

四颗开关管,其中三颗丝印M3017A,用于端口切换,QN3103为开关管,两颗组成同步升降压拓扑。

丝印FT4是天钰FP6601Q快充协议IC,用于USB-A接口输出协议控制。天钰FP6601Q是一款快速充电协议芯片,支持高通 QC3.0/2.0与华为FCP,通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压,互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0,QC2.0和FCP的情况下,还能自动识别APPLE、三星、BC1.2协议。

天钰FP6601Q详细规格资料。

丝印L2016的MOS管,作为USB-A接口控制开关和过流保护。

再来看PCB板背面情况。

USB PD快充协议芯片,赛普拉斯CYPD3171。CYPD3171为赛普拉斯第三代产品CCG3PA,其内建ARM Cortex-M0处理器,64KB Flash 8KB SRAM,支持QC4.0、APPLE 2.4A,AFC、BC1.2等充电协议。

赛普拉斯CYPD3171规格资料。充电头网了解到,采用赛普拉斯CYPD3171协议芯片的产品还有努比亚红魔10000mAh电竞移动电源、小米无线充电器(20W快充版)、华为快充无线充电器(CP85)、HELPERS LAB 20000mAh 60W 双PD+QC移动电源等。

HOLTEK合泰单片机 HT66F018,用于移动电源电量显示,控制,保护等功能。

移动电源主控芯片采用了上海南芯半导体的SC8813。南芯SC8813是一颗同步整流降压充电器,同时支持反向升压输出,I²C接口数控调节输出电压。可支持非常宽的输入电压,使用于1-4节的锂电池应用,开关管外置。

南芯SC8813详细规格资料。充电头网了解到,南芯SC8813在小米移动电源3 USB-C双向快充版、紫米20000mAh移动电源QB822、紫米10000mAh USB PD快充移动电源QB910均有用到。

电源开关键特写,贴片焊接。

指示灯特写,左上角为PD快充指示灯和电量指示灯共享一个格子。

充电头网拆解总结

ANKER安克20000mAh PD移动电源A1281采用PC阻燃材质外壳,上表面做了晒纹处理以增加美感,其余面为磨砂处理,手感细腻。USB-A接口支持Apple 2.4A、USB-DCP协议,以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP快充协议。USB-C接口支持USB PD3.0快充标准,具备5V/3A、9V/2A、15V/1.25A三组固定电压档位。续航持久的同时,可以满足多种数码设备的快充需求。

充电头网通过拆解发现,这款移动电源封装非常的牢固可靠,内部采用南芯半导体SC8813主控芯片,赛普拉斯CYPD3171快充协议IC和天钰FP6601Q快充协议IC等,用料扎实。此外使用三颗QM2542N电池保护管和SOT23电池保护IC组成的电池保护板对电芯进行保护,电容和电感等均有注胶进行固定,数据脚均有ESD进行静电防护,更加提高可靠性。
