集成电路常见封装外形和引脚顺序识别

常见封装外形

集成电路最常用的封装材料有塑料、陶瓷及金属3类。封装外形最多的是圆筒形、扁平形及双列直插形。圆筒形金属壳封装多为8脚、10脚及12脚，如图9-7所示;菱形金属壳封装多为3脚及4脚，如图9-8所示;扁平形陶瓷封装多为14脚及16脚，如图9-9所示;单列直插式塑料封装多为9脚、10脚、12脚、14脚、16脚，如图9-10所示;双列直插式陶瓷封装多为8脚、12脚、14脚、16脚及24脚，如图9-11所示;双列直插式塑料封装多为8脚、12脚、14脚、16脚、24脚、42脚及48脚，如图9-12所示。

图9-7 圆筒形金属壳封装

图9-8 菱形金属壳封装

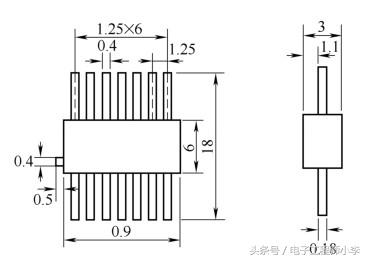

图9-9 扁平形陶瓷壳封装

图9-10 单列直插式塑料封装

图9-11 双列直插式陶瓷封装

图9-12 双列直插式塑料封装

引脚顺序识别

集成电路的封装外形不同，其引脚排列顺序也不一样。对圆筒形和菱形金属壳封装的集成电路，识别引脚时应面向引脚(正视)，由定位标记所对应的引脚开始，按顺时针方向依次数到底即可，常见的定位标记有突耳、圆孔及引脚不均匀排列等，如图9-13所示。

图9-13 圆筒形、菱形封装引脚排列顺序

图9-14 单列直插式集成电路引脚排列顺序

对单列直插式集成电路，识别其引脚时应使引脚向下，面对型号或定位标记，自定位标记对应一侧的第一只引脚数起，依次为①、②、③……这一类集成电路上常用的定位标记为色点、凹坑、小孔、线条、色带及缺角等，如图9-14(a)所示。有些厂家生产的集成电路，本是同一种芯片，为了便于在印制电路板上灵活安装，其封装外形有多种。例如，为适合双声道立体声频功率放大电路对称性安装的需要，其引脚排列顺序对称相反。一种按常规排列，即自左向右;另一种则自右向左，如图 9-14(b)所示。对这类集成电路，若封装上设有识别标记，按上述规律不难分清其引脚顺序。但有少数这类器件上没有引脚标识标记，这时应从它的型号上加以区别。若其型号后缀中有一字母R，则表明其引脚顺序为自右向左反向排列。例如，M5115P与M5115PR、HA1339A与HA1339R、HA1366W与HA1366WR等，前者其引脚排列顺序自左向右为正向排列，后者引脚排列顺序则自右向左为反向排列。

对双列直插式集成电路，识别其引脚时，若引脚向下，即其型号、商标向上，定位标记在左边，则从左下角第一只引脚开始，按逆时针方向，依次为①、②、③……如图 9-15 所示;若引脚向上，即其型号、商标向下，定位标志位于左边，则应从左上角第一只引脚开始，按顺时针方向，依次为①、②、③……

图9-15 双列直插式集成电路引脚排列顺序

顺便指出，有个别型号集成电路的引脚，在其对应位置上有缺脚(即无此输出引脚)。对这种型号的集成电路，其引脚编号顺序不受影响。

对某些软封装类集成电路，其引脚直接与印制电路相结合，大部分音乐/音响/语言集成电路采用这种封装形式，如图9-16所示。对四列扁平封装的微处理器集成电路，其引脚排列顺序如图9-17所示。

图9-16 软封装集成电路引脚排列

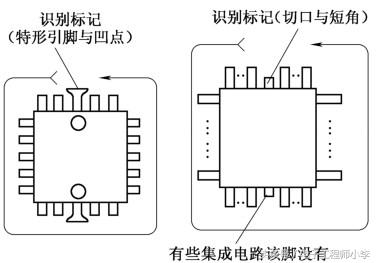

图9-17 四列扁平封装集成电路引脚排列顺序

什么是芯片的引脚？它有什么作用？

芯片的引脚是指芯片上的金属引脚，它们起着连接芯片与外部电路的作用。每个引脚都有特定的功能和用途，通过引脚，芯片可以与其他电子元件进行通信和交互。

引脚的作用是将芯片内部的电子信号传输到外部电路，或者将外部电路的信号输入到芯片内部。它们充当了芯片与外界之间的桥梁，起到了信号传输和数据交换的关键角色。

引脚的功能多种多样，常见的有电源引脚、地线引脚、输入引脚和输出引脚等。电源引脚提供芯片所需的电源电压，地线引脚则用于接地，以确保电路的稳定性和可靠性。输入引脚接收来自外部电路的信号输入，而输出引脚则将芯片内部处理后的信号输出到外部电路。

引脚的数量和排列方式取决于芯片的设计和功能需求。不同的芯片可能有不同数量的引脚，从几个到几百个不等。引脚的排列方式也有多种，如直插式、贴片式和球栅阵列等。

总之，芯片的引脚是连接芯片与外部电路的关键接口，通过引脚，芯片可以与其他电子元件进行通信和交互，实现各种功能和应用。了解和理解芯片的引脚对于电子工程师和技术人员来说至关重要，它们是实现电路连接和信号传输的基础。
