干货 工程师必须掌握的 MOS 管驱动设计细节

一般认为MOSFET是电压驱动的,不需要驱动电流。然而,在MOS的G S两级之间有结电容存在,这个电容会让驱动MOS变的不那么简单。

如果不考虑纹波和EMI等要求的话,MOS管开关速度越快越好,因为开关时间越短,开关损耗越小,而在开关电源中开关损耗占总损耗的很大一部分,因此MOS管驱动电路的好坏直接决定了电源的效率。

对于一个MOS管,如果把GS之间的电压从0拉到管子的开启电压所用的时间越短,那么MOS管开启的速度就会越快。与此类似,如果把MOS管的GS电压从开启电压降到0V的时间越短,那么MOS管关断的速度也就越快。由此我们可以知道,如果想在更短的时间内把GS电压拉高或者拉低,就要给MOS管栅极更大的瞬间驱动电流。

大家常用的PWM芯片输出直接驱动MOS或者用三极管放大后再驱动MOS的方法,其实在瞬间驱动电流这块是有很大缺陷的。

比较好的方法是使用专用的MOSFET驱动芯片如TC4420来驱动MOS管,这类的芯片一般有很大的瞬间输出电流,而且还兼容TTL电平输入

MOSFET驱动芯片的内部结构

MOS驱动电路设计需要注意的地方

因为驱动线路走线会有寄生电感,而寄生电感和MOS管的结电容会组成一个LC振荡电路,如果直接把驱动芯片的输出端接到MOS管栅极的话,在PWM波的上升下降沿会产生很大的震荡,导致MOS管急剧发热甚至爆炸,一般的解决方法是在栅极串联10欧左右的电阻,降低LC振荡电路的Q值,使震荡迅速衰减掉。

因为MOS管栅极高输入阻抗的特性,一点点静电或者干扰都可能导致MOS管误导通,所以建议在MOS管G S之间并联一个10K的电阻以降低输入阻抗。如果担心附近功率线路上的干扰耦合过来产生瞬间高压击穿MOS管的话,可以在GS之间再并联一个18V左右的TVS瞬态抑制二极管,TVS可以认为是一个反应速度很快的稳压管,其瞬间可以承受的功率高达几百至上千瓦,可以用来吸收瞬间的干扰脉冲。

MOS管驱动电路参考

MOS管驱动电路的布线设计

MOS管驱动线路的环路面积要尽可能小,否则可能会引入外来的电磁干扰

驱动芯片的旁路电容要尽量靠近驱动芯片的VCC和GND引脚,否则走线的电感会很大程度上影响芯片的瞬间输出电流。

常见的MOS管驱动波形

如果出现了这样的波形,有很大一部分时间管子都工作在线性区,损耗极其巨大。一般这种情况是布线太长电感太大,栅极电阻都救不了你,只能重新画板子。

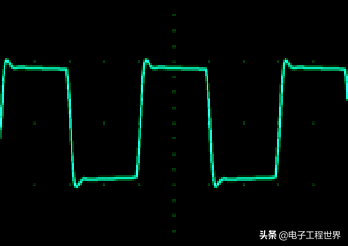

高频振铃严重的毁容方波

在上升下降沿震荡严重,这种情况管子一般瞬间死掉。跟上一个情况差不多,进线性区。BOOM!!原因也类似,主要是布线的问题。

又胖又圆的肥猪波

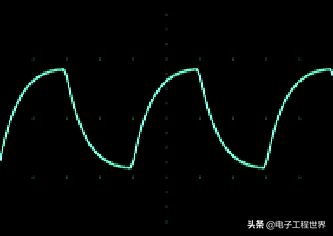

上升下降沿极其缓慢,这是因为阻抗不匹配导致的。芯片驱动能力太差或者栅极电阻太大。果断换大电流的驱动芯片,栅极电阻往小调调就OK了。

打肿脸充正弦的生于方波他们家的三角波

驱动电路阻抗超大发了,此乃管子必杀波,解决方法同上。

大众脸型,人见人爱的方波

高低电平分明,电平这时候可以叫电平了,因为它平。边沿陡峭,开关速度快,损耗很小。略有震荡,可以接受,管子进不了线性区,强迫症的话可以适当调大栅极电阻。

方方正正的帅哥波

无振铃无尖峰无线性损耗的三无产品,这就是最完美的波形了。

来源:网络整理。如涉及版权,请联系删除。

电机控制器中的MOS驱动,你懂了吗?

关注“ 技成微课堂 ”,一起涨知识~

私信回复:10,领10款电工仿真软件!

引言

通用MCU或DSP的IO电压通常是5V\3.3V,IO的电流输出能力在20MA以下,不足以直接驱动功率MOSFET。所以使用通用MCU或DSP来设计电机驱动器时,通常需要搭配外部的MOSFET驱动器,我们称之为“预驱”。在设计汽车风机、水泵、油泵等电机驱动控制器时,使用车规MCU+车规预驱+车规N沟道功率MOSFET,可以适配不同功率、各种通信方式和各种驱动方式。

控制器中的功率MOS驱动

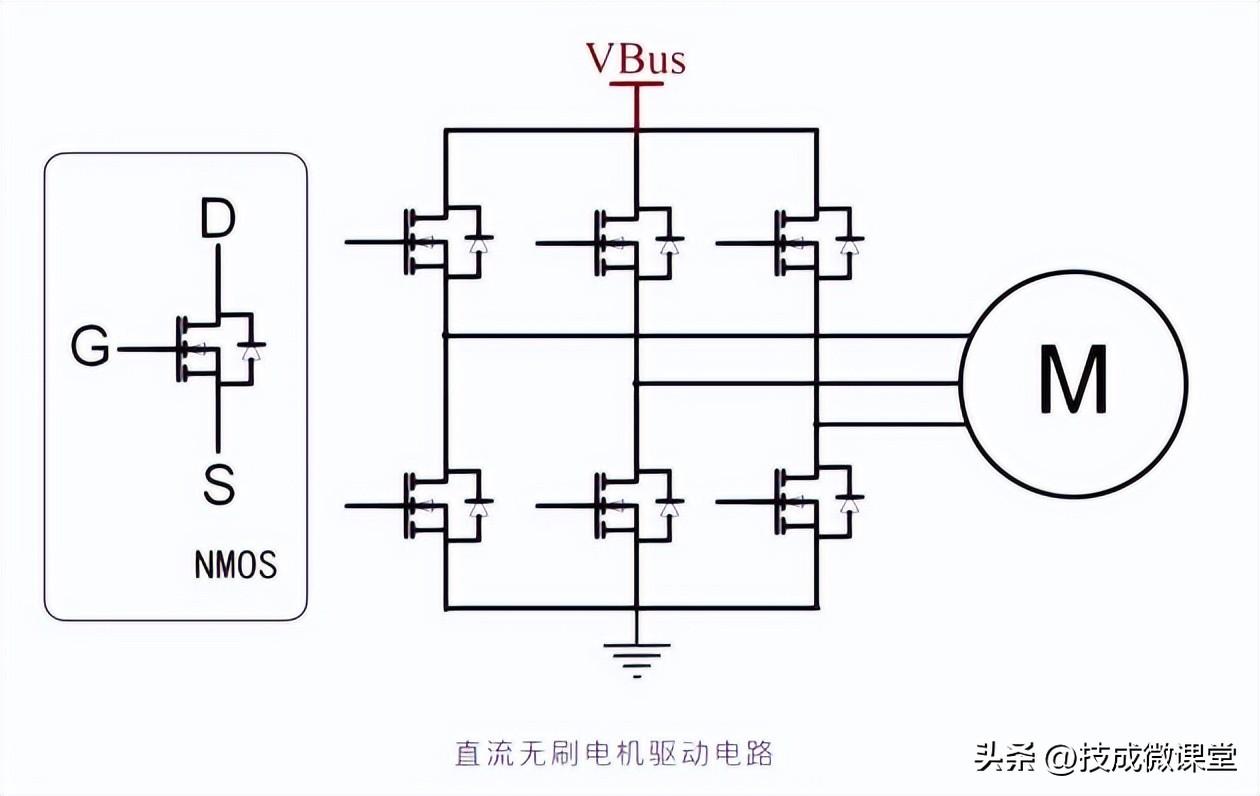

如上图,三相直流无刷电机(包括BLDC和PMSM)功率级驱动电路使用6个N沟道功率MOS构成三相全桥,分为三个连接到电源正极(VBus)的高边MOS和三个连接到电源负极的低边MOS。控制器通过控制六个MOS的通断,完成换相,使电机按照预期转动。电机在运转过程中可能会遇到堵转而导致过流,因此MOS驱动电路需要具有保护功能,以防止烧坏控制器或电机。

对于单个NMOS来说,在开通时,需要提供瞬间大电流向MOS内的寄生电容充电,栅源电压(VGS)达到一定阈值后,MOS才能完全开通。在MOS开通后,还需要维持合适的栅源电压(VGS),才可以保持开通状态。

对于低边MOS,其源极(S)接到电源负极,栅源电压容易满足,驱动较简单。

对于高边MOS,其源极(S)接到电机相线,其电压是不确定的,如果需要开通,需要通过自举电路提供栅极电压,驱动较复杂。

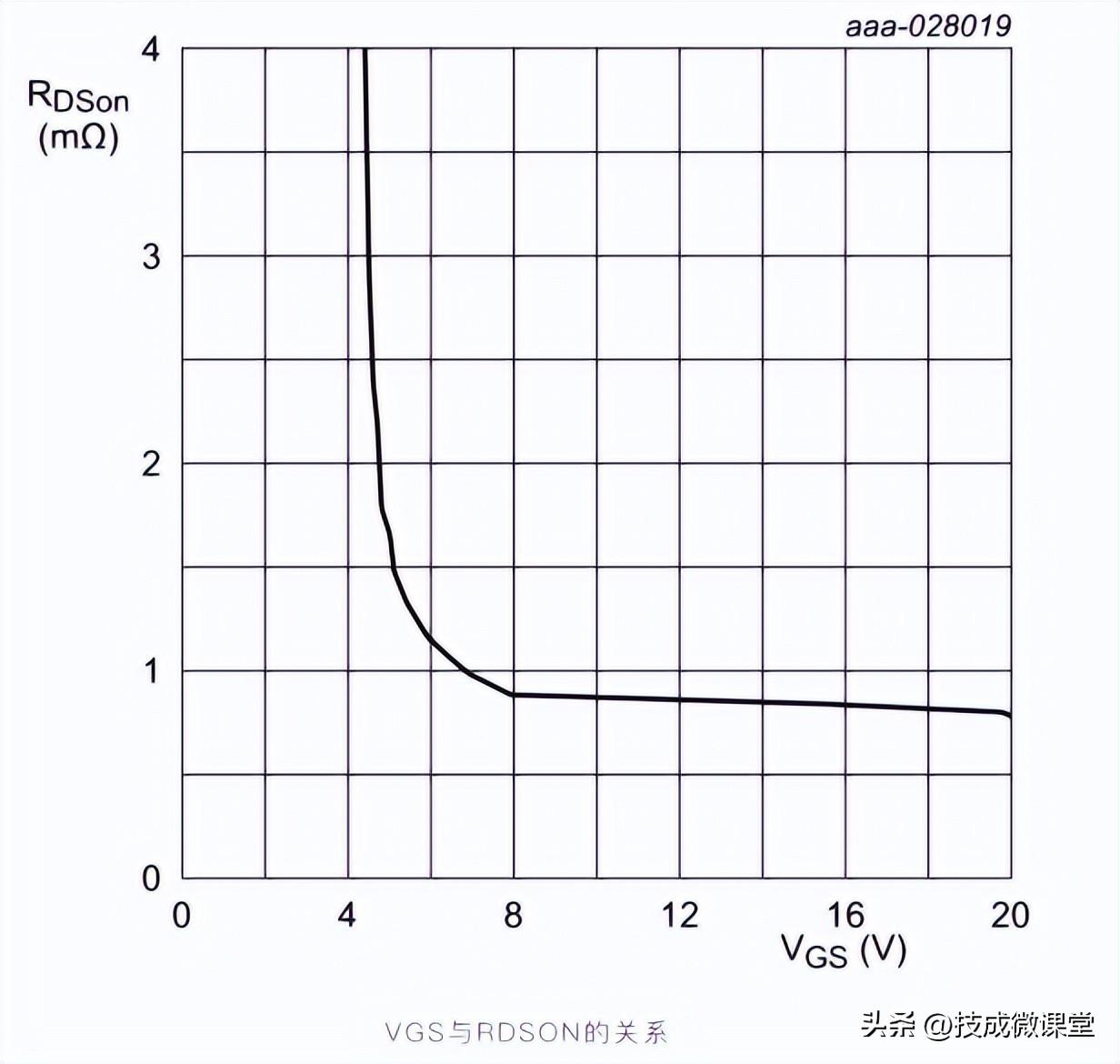

一般情况下,MOS的导通内阻都如上图所示,随着VGS的增大而降低,但VGS大于10V之后,下降曲线变得平缓。为了达到最小的导通电阻(RDSON),VGS的取值通常为10~15V。

声明:本文转自“网络”,版权归作者所有。如有侵权,请联系我们删除!
