硬件巴士：您好主板芯片请了解一下

芯片作为主板的核心原件重要性不言而喻，很多主板的做工用料水平可以从选用的芯片好坏来判断，一款做工优秀的主板在芯片上会下一些功夫，笔者这次会给新人用户们介绍一下主板上的一些重要芯片，以后大家在购买主板时可以注意下这些小原件，能够帮助你简单判断主板定位和硬件水准。

先给大家看下一些主板重要芯片的分布，这些芯片位置非固定，会根据主板的品牌、型号有不同的调整，但会在基本都在标注的范围附近。

主板重要芯片位置示例

核心：主板芯片组，组位于南桥的散热装甲下面。

芯片组

上图是主板的芯片组，芯片组的版本决定主板的的型号，图里的是英特尔九代Z390芯片组，芯片组对主板各个硬件提供支持，CPU、显卡、内存等都需要芯片组的支持，芯片组肯定版本越新并不说明主板越厉害，但是版本越新上限也就越高。Z系列芯片组是英特尔高端消费级系列，对应的AMD的X系列芯片组。

供电芯片：PWM控制芯片，一般位于主板左上方。

PWN主板

PWM控制芯片也叫数字供电芯片，主板常提到的供电相数就是由这个芯片所主导，上图的PWM控制芯片是由Intersil推出的ISL69138芯片，最多支持七个相位，通过倍相技术，主板的14相供电就形成了。PWM芯片现在是主流供电芯片，有各种规格，ISL69138是一些高端主板经常采用的芯片，一些高端品牌会还使用特供的PWM来展示技术水平。

监控芯片：Nuvoton芯片，一般位于主板的中左部

Nuvoton芯片

监控芯片的目的是为了监控各个硬件硬件监控功能，能硬件的运行状况，风扇速度，CPU核心电压等信息在BIOS界面显示出来，上图是NCT6797D-M监控芯片，Nuvoton的芯片很现在多主板都在使用，很常见。

音频芯片：Realtek声卡， 位于左下方音频电容附近

Realtek声卡

Realtek声卡级别现在已经过度到了ALC1220，目前级别最高的就是这款声卡，常见声卡的有ALC1150、ALC898、ALC892数值越大越好，高品质音源现在需求越来越高，声卡芯片也决定着PC音质的上限，很多的主板也会采用多个声卡芯片来提供更多解决方案。

I/O芯片：面积巨大

I/O芯片

I/O芯片是控制USB、键鼠PS等接口的芯片，高端如上图ITE IT8665E的I/O芯片还有温控调速的能力，I/O芯片除了常见的ITE公司的产品，一些主板会使用Winbond、SMSC公司的芯片。现在Nuvoton芯片整合了I/O的功能，很多主板已经不带这个芯片。

拓展接口芯片：asmedia芯片，位于SATA、USB接口附近

asmedia芯片

一些高端主板为了拓展更多的接口，在I/O或者SATA附近的还会添加asmedia芯片，一些SATA和USB拓展接口都是用这个主控芯片，上图是ASM3142芯片，用于支持USB 3.1接口，常见的还有ASM1042，用于拓展USB 3.0接口。

网络芯片：千兆网卡，位于主板左侧

Intel I211-AT

现在的主板网卡方面都采用了千兆网卡，上图是Intel I211-AT网卡，用于多用于服务级的市场，一些高端主板会板采用双千兆设计，常见高端网卡的还有Intel I219V，KillerE2400，KillerE2500，而一些山寨缩水货可能拿一些百兆网卡来忽悠人。

总结： 主板的芯片决定了主板的线路设计，从硬件层面出发，芯片的选用也决定着商家的技术水平和主板的发挥能力，笔者这次选用了一些常见的芯片进行了介绍，然而没有说到的主板芯片原件还有很多很多，各个品牌还有专用的芯片，对主板不是很了解的朋友们，先从以上这些芯片了解吧，贪多嚼不烂。

华硕ROG MAXIMUS IX FORMULA主板评测

随着1月4日Intel新一代处理器Kabylake的全面解禁，各大主板厂商也第一时间将自己旗下200系芯片组的主板产品投入战场。作为高端主板市场中说一不二的王者华硕ROG也发布了旗下全新9系ROG主板，其中就包含我们今天要来一起看的MAXIMUS IX FORMULA（以下简称M9F），作为本代ROG主板中的颜值担当选手M9F表现如何？我们一起来看。

ROG MAXIMUS IX FORMULA 主板京东售价3999元<<购买链接

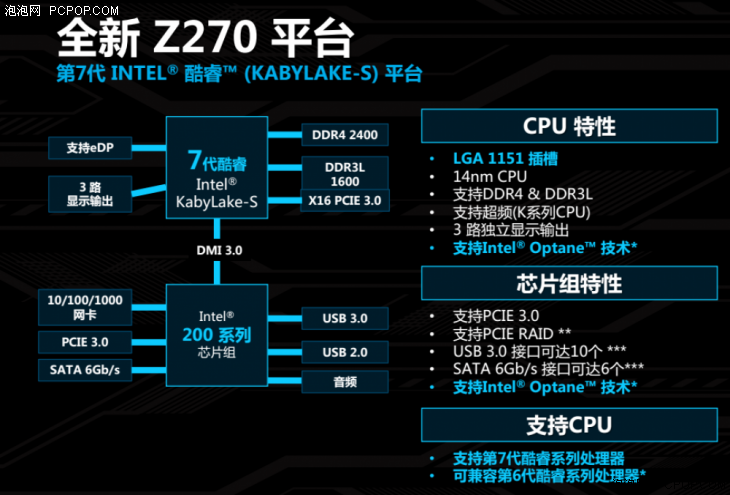

200系列芯片相比比100系芯片组的主要升级在于以下几点：

1.PCI-E通道：由于M.2和U.2存储设备越来越火爆，之前的PCI-E通道数量就显得有点不够用了，所以新一代的Z270芯片有24条PCI-E，H270有20条PCI-E，B250有12条PCI-E，均比上代的Z170、H170和B150多了4条，这样主板就可以支持更多的外接设备。

2.Optane技术：支持Intel最新的非易失性存储技术——闪腾技术，利用M.2的高读写速度来提升硬盘工作效率，业内对其都是非常期待的，不过目前还是无法享受到的。不过相信时间也已经不远了，大家还是可以期盼一下的。

3.RST：Intel快速存储技术，版本从14.0升级到15.0，现在可以支持PCI-E SSD的硬件RAID了。

4.内存频率提升：如同当初DDR3从1333升级到1600的效果，技术成熟之后就可以提升至相对较高的频率来提供更好的性能。现在配合最新的第七代酷睿处理器，内存支持频率从原来的DDR4-2133上升到了DDR4-2400。

落到M9F上，综合来看就是在原本超高规格和颜值的基础上优化了接口和细节设计，添加了部分原本更高阶EXTREME主板上的部分功能，以及对玩家最重要的部分灯光、水冷、音效系统的全面升级和优化。所以尽管在很多新手玩家眼里M8F和M9F两代FORMULA主板不管是在外观还是基础功能上相差不大，但对于M9F的目标用户群体，追求水冷和灯光效果的资深发烧友来说，对于这样的主板可玩性大升级还是喜闻乐见的。

ROG M9F主板规格解析

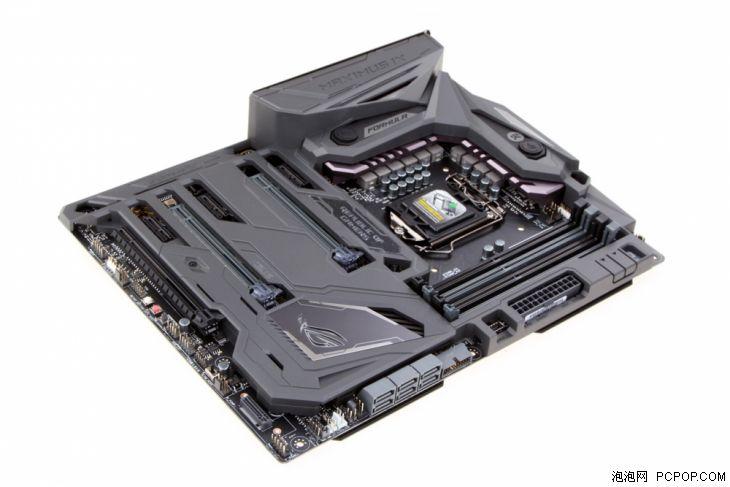

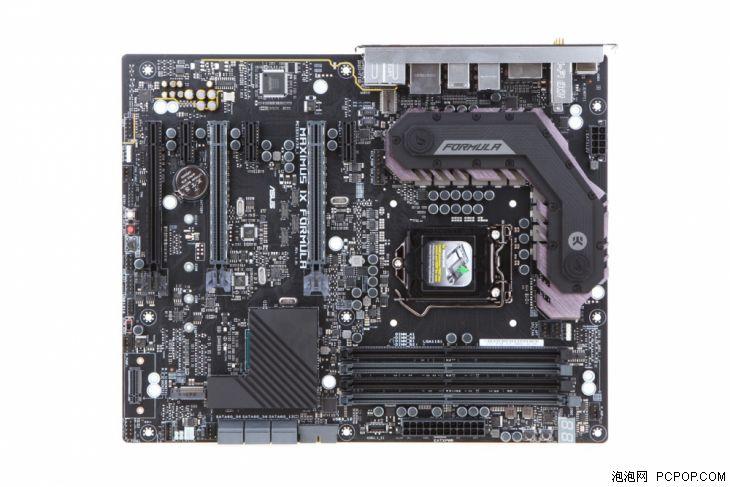

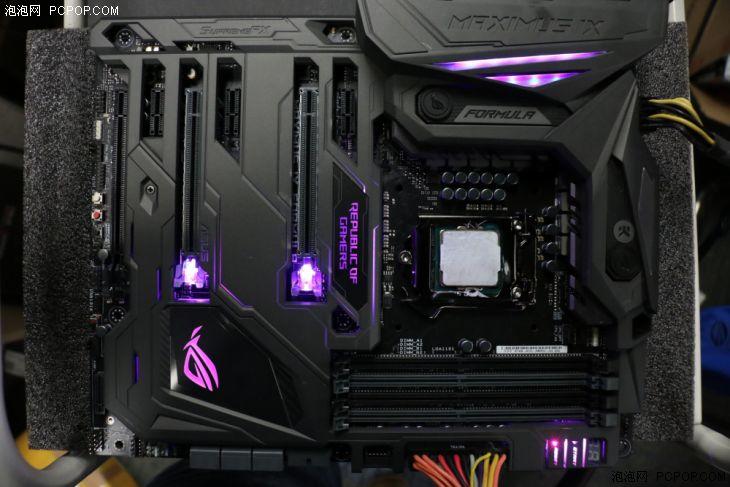

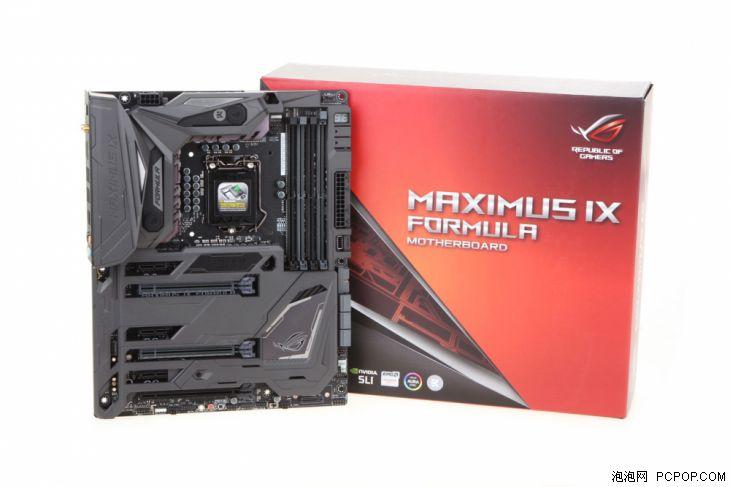

整体来看M9F与M8F外观相差不大，但细节方面优化颇多接下来让笔者一一为大家解析。标准ATX板型的M9F配色延续了M8F低调内敛的黑灰配色，点缀以少量银色作为过渡，整个视觉效果更为沉稳，隐藏在主板装甲下的“败家之眼”更是帅出了新的高度。上部的装甲表面喷涂了一层细腻的亚光漆，加上激光雕刻的Formula等图案，整体质感令人赞叹。

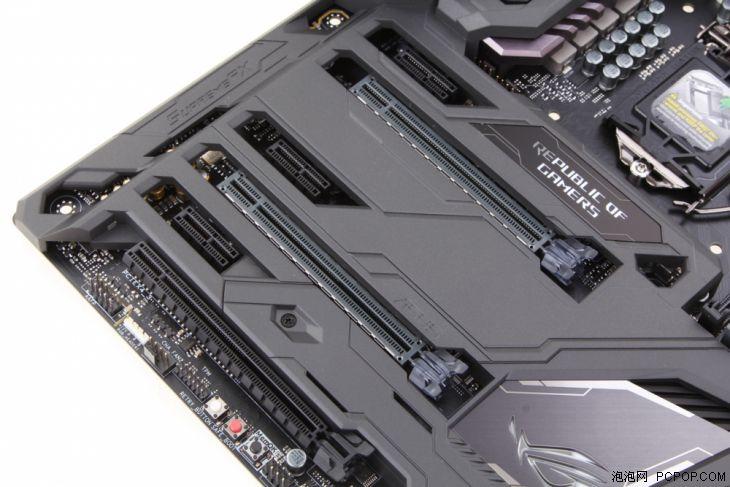

扩展性方面M8F提供了主板提供了2条PCI-E 3.0 x16/8(灰色带SafeSlots金属装甲)、1条PCI-E 3.0 x16（黑色），此外还有3个PCI-E 3.0x1供使用。

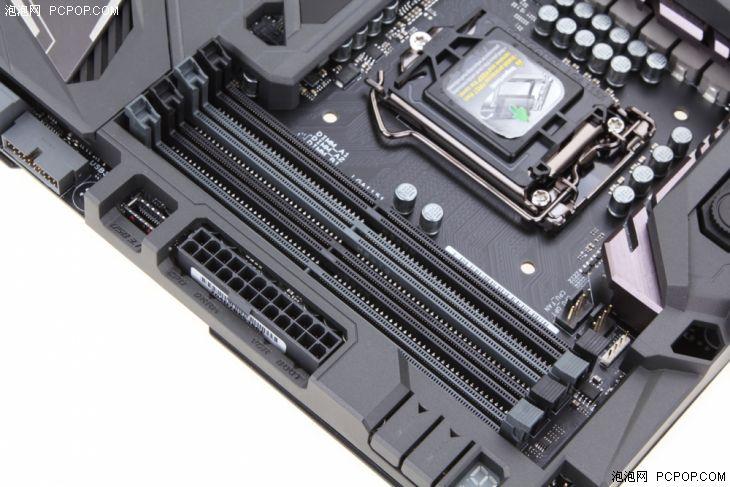

内存方面M8F提供了四条DDR4 DIMM内存插槽，可支持4000MHZ（OC）四通道高达64GB内存。

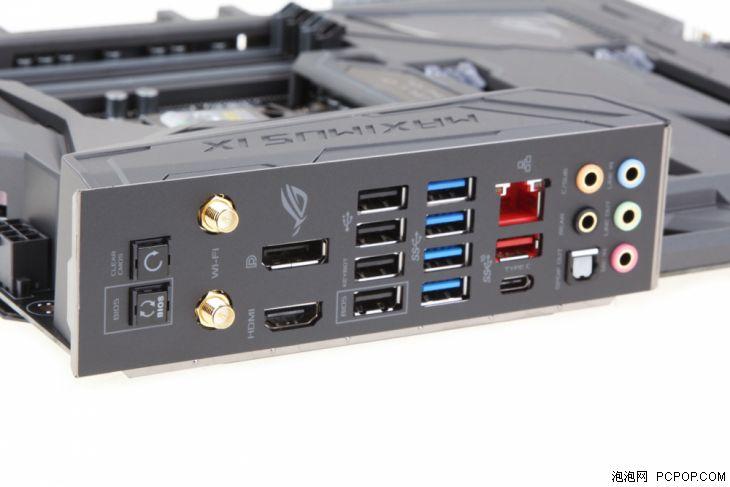

R5E 10周年上搭载的一体化I/O背板此次也出现在了M9F上，由于其独特的锁定机构，可以显着提升I/O端口和主板的接触面，因此其ESD防静电能力显著提高。接口方面提供了共包含有4个USB 2.0端口（包含USB Flashback和Key Bot接口）4个USB 3.0端口，1个USB 3.1 TYPE-A、1个USB 3.1 TYPE-C，LAN端口，SPDIF，CMOS Clear和BiOSFlashback按钮，WiFi天线接口，7.1声道音频插孔，HDMI和DP 1.2A显示接口。

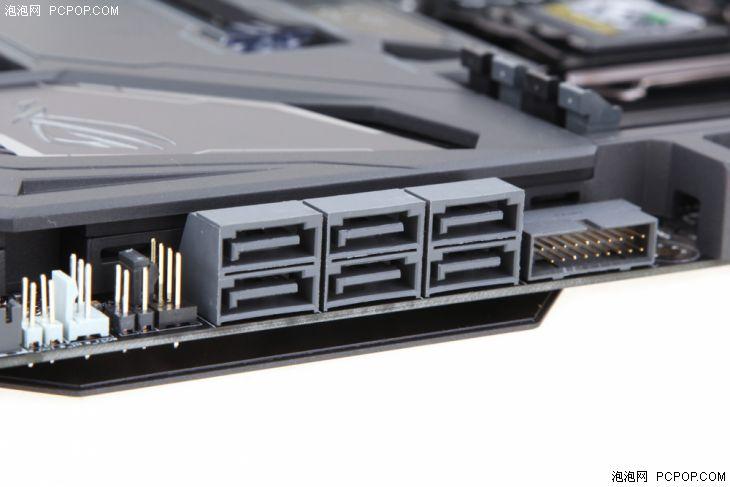

磁盘接口方面供提供了6个SATAIII接口和2个支持NVMe的M.2 SSD接口，其中一个隐藏在第二和第三PCI-E 3.0 X16插槽之间的主板装甲下方，第二个通过附件中的立式M.2直接与主板连接，两个M.2接口均支持Intel Optane技术。

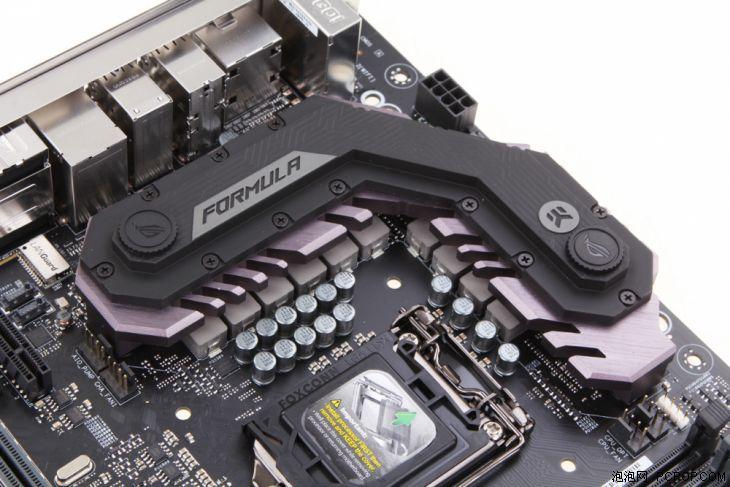

EK提供的CPU供电散热组件，支持G1/4”牙头，L型散热器另一边的上方印有FORMULA的字样。

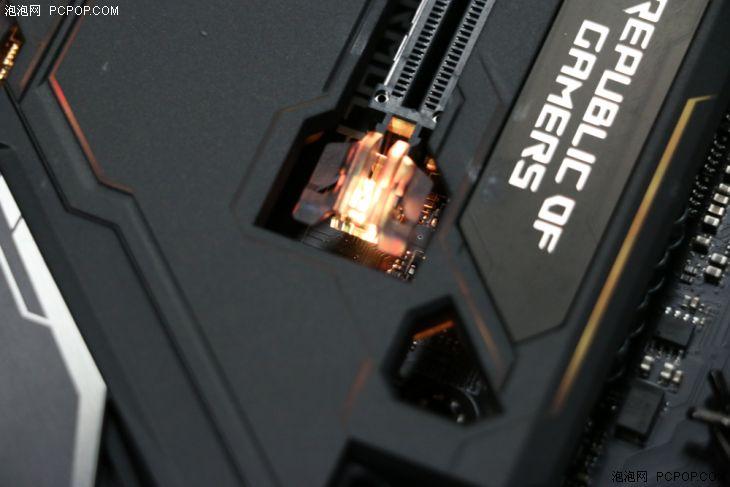

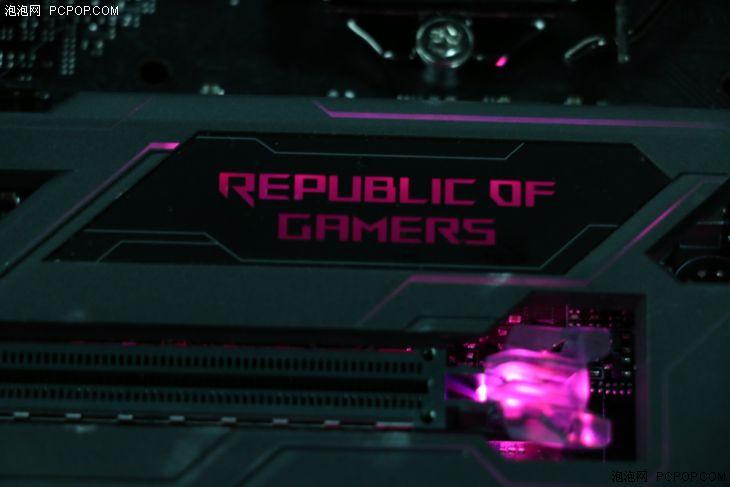

M9F PCH下方的LED照明系统将灯光和主控挪到了主板装甲上，支持1680万色的背光调节以及不少的特殊灯光效果，可玩性非常高。此外M8F上除了PCH上的败家眼，在MOSFET散热片、PCI-E插槽尾端和装甲上同样搭载了1680万色的LED灯带。

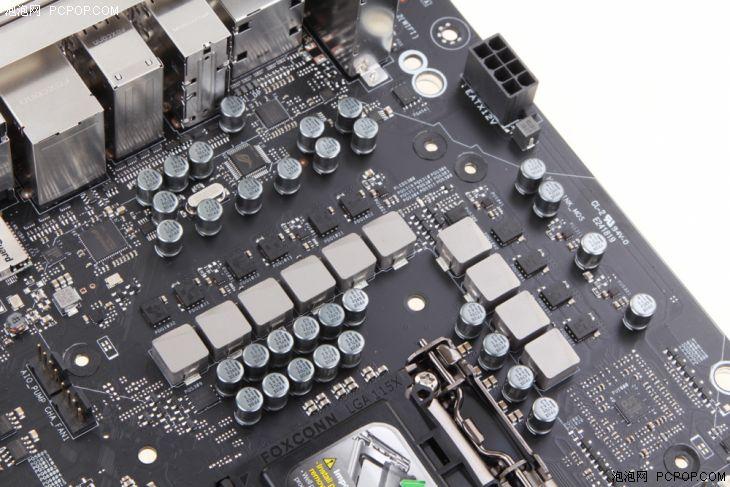

取下巨大的供电散热片后，我们可以看到M9F的8+2相供电。尽管没有M8E的13相供电规格高，但毕竟M9F的定位就是水冷和灯效死忠分子。供电元件采用的粉末化超合金电感，NexFET 晶体管的顶尖品质有目共睹，在此不再赘述。

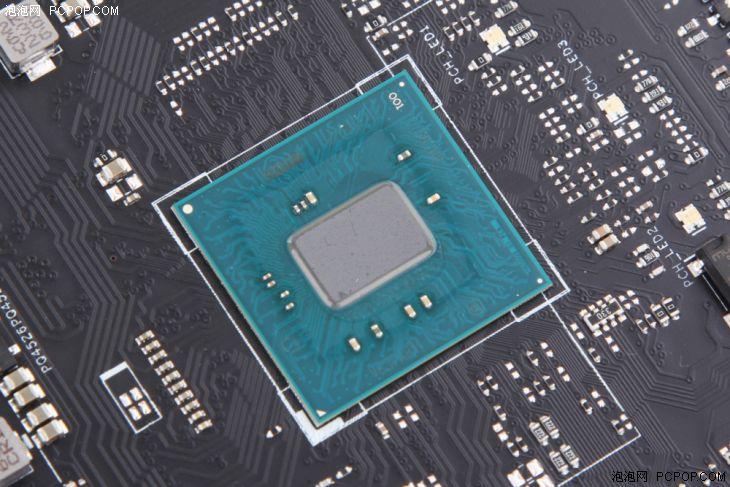

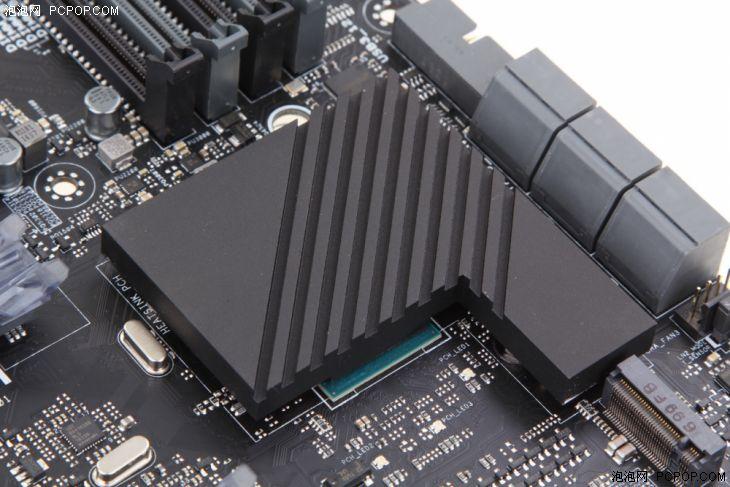

Z170芯片组

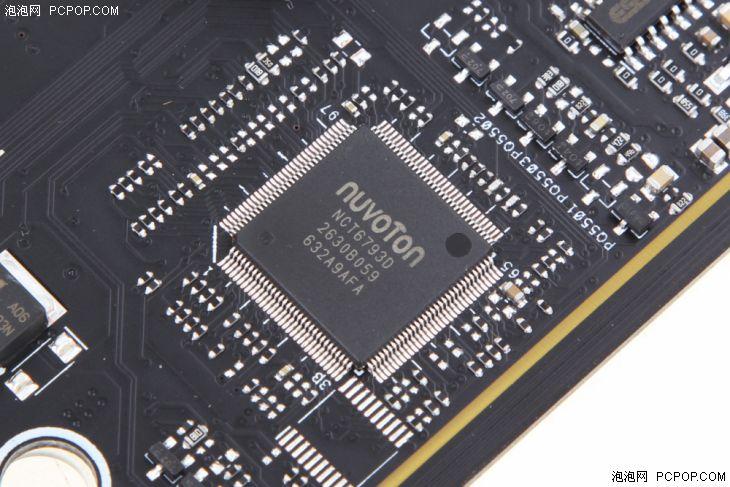

Super I/O芯片型号为Nuvoton NCT6793D，用以检测主板各部分温度以及电压等数据，并可以实现风扇转速的实时反馈与精准控制。

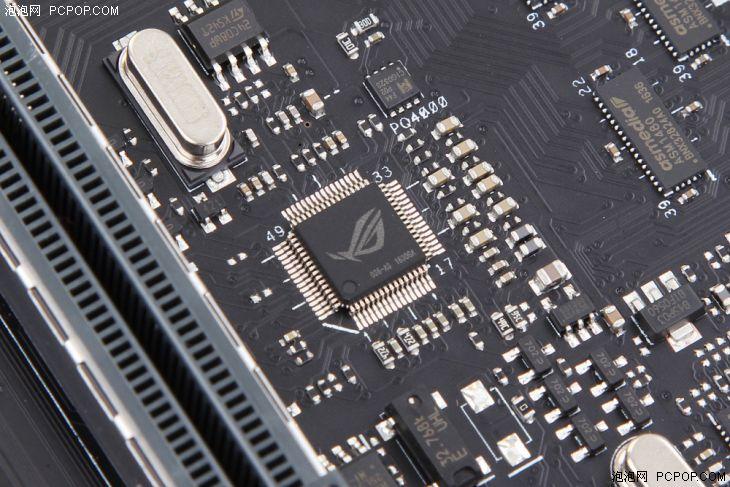

iROG芯片

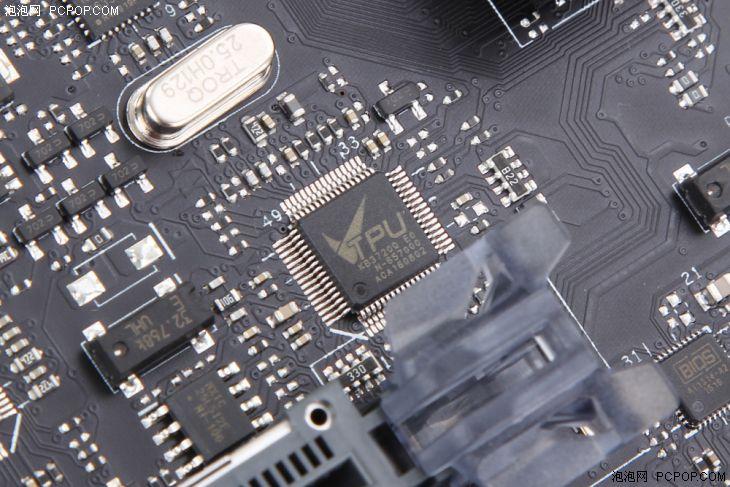

M9F上的TPU芯片，这颗芯片为大家提供了丰富的超频选项。

音频方面搭载了最新的SupremeFX S1220 CODE方案。全系采用尼吉康MW系高品质电容，并加入了一片ESS ES9203P DAC以及独立的时钟芯片和RC4580运放，同时加入了防爆音设计,独立分割式PCB与金属屏蔽罩能进一步降低主板其它元件对音频电路的影响，从规格参数上来看已经超越自家中低端独立声卡了。

ROG M9F主板Bios解析

M9F的BiOS界面已经是我们非常熟悉的那一套了，原有的界面和功能基本都传承了下来。新一代重点更新的还是两点一是BIOS中风扇调节选项得到了加强，二是加入了在线更新BIOS的功能。

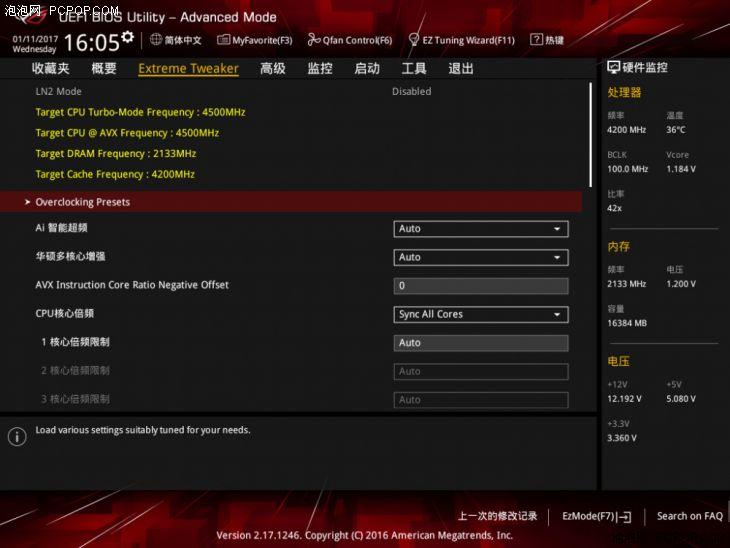

进入BIOS后是熟悉的Extreme Tweaker超频界面，左侧显示选项，右侧显示主要监控数据，下方显示设置说明。顶部则固定显示日期时间，点开可设置另包括界面语言、收藏夹、图形风扇设置、简易设置向导、记事本和热键说明。除此之外，Extreme Tweaker还集成了不少激进的超频方案供玩家直接选择。

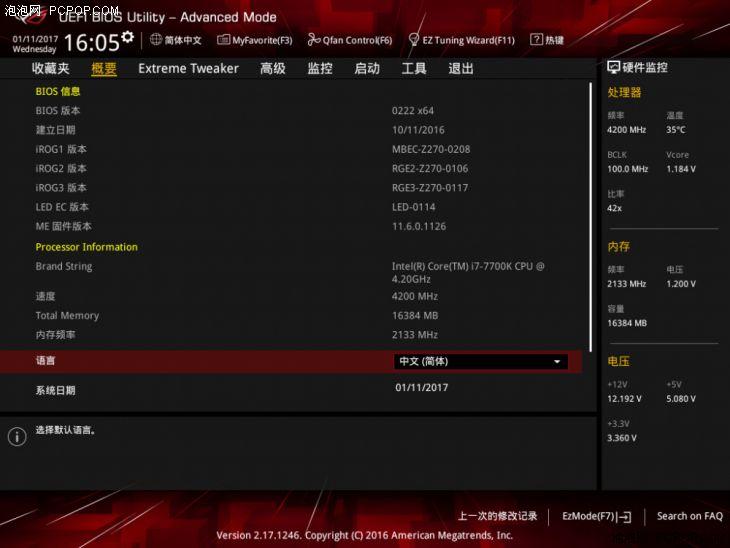

概要界面内则包含了当前的固件版本信息、处理器信息、语言、时间、密码管理等。

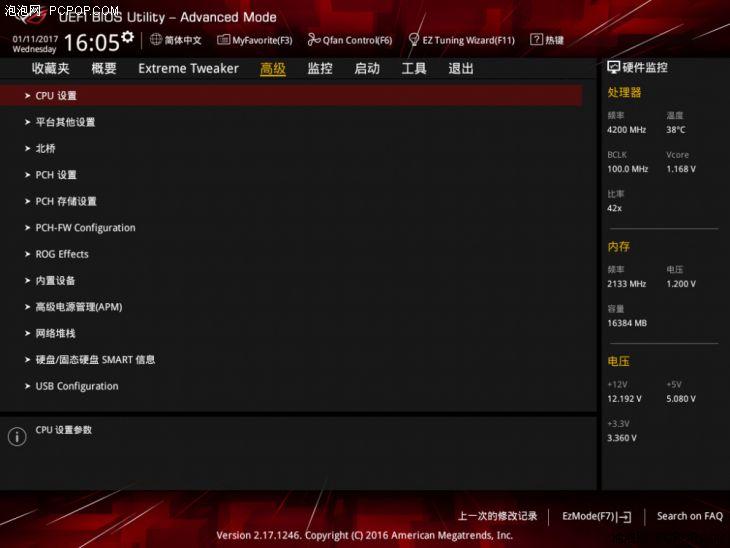

Adanced界面内提供了CPU、Z170芯片组、PCI-E、DMI、核显、灯光、存储、网络、USB接口等主板绝大多数功能调节功能。

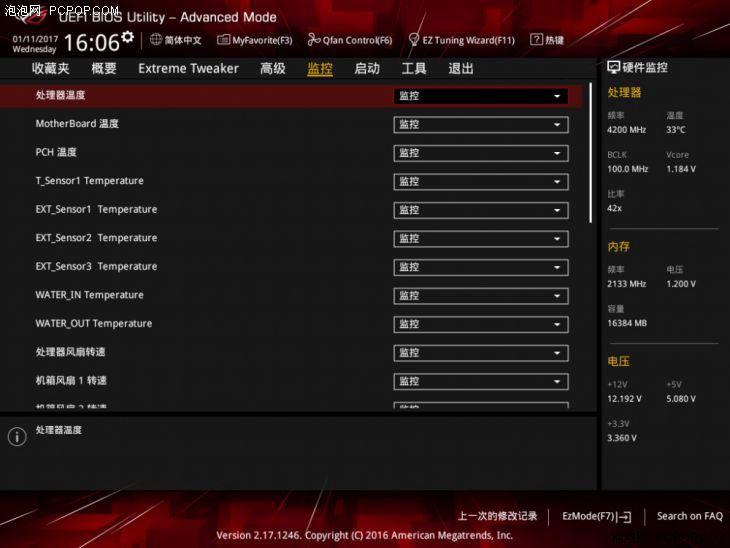

监控界面下则可以对主板上的各种温度传感器，以及水泵风扇的实时转速信息。

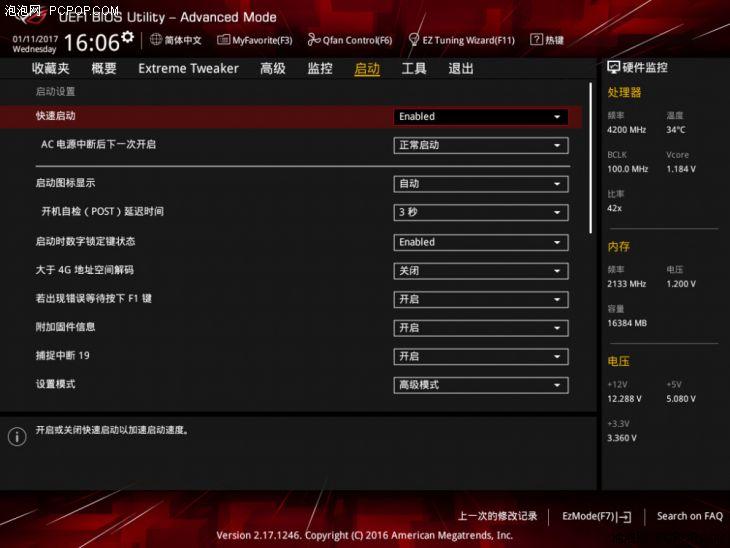

启动项中包含启动顺序、FastBoot、开机画面等相关设置。

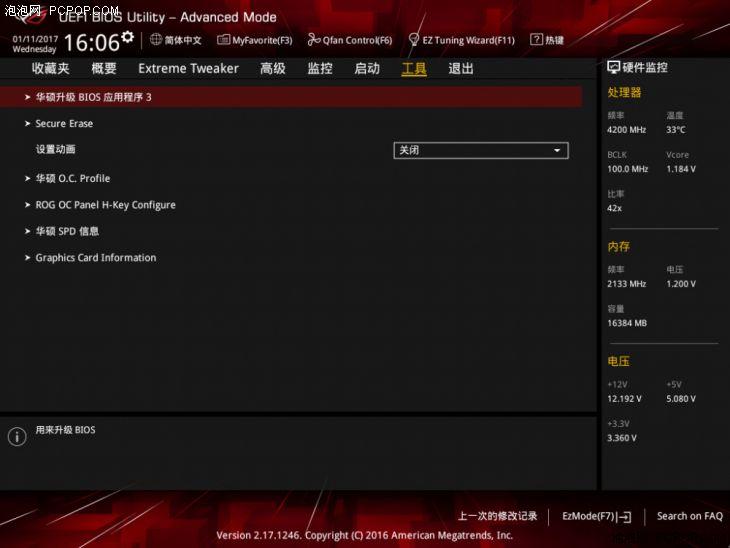

第三代华硕BIOS升级程序终于拥有了在线更新的功能，不过出于稳定性方面的考虑还是建议大家将BIOS下载到本地后通过其他介质升级。

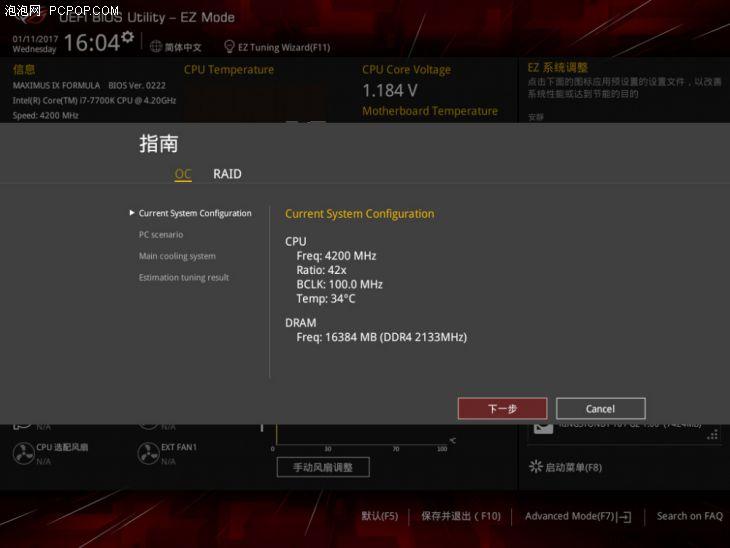

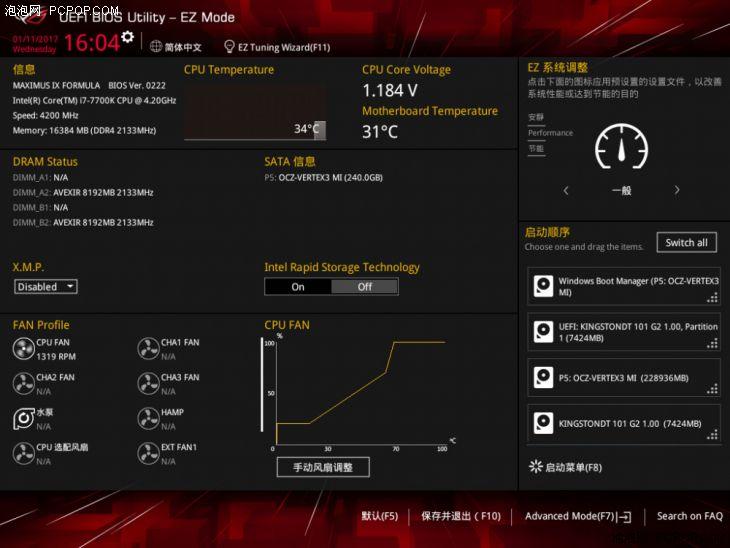

如果只是初级使用的话，一般主板的调节和设置都能在EZ模式下进行，常见的系统基本信息、XMP、内存、风扇、启动等功能和参数都可以在EZ界面中得到直观的简单的监控和调节。

EZ Wizard为新手超频提供了非常简单的途径，只需要按照引导作出选择，系统会根据机器的情况提供最稳妥的超频方案。

ROG M9F特色软件解析

ROG的强大不仅仅在于规格和硬件，任性而强大的主板配套软件也是ROG实力的象征，此次随着9系ROG主板的到来主板配套软件也获得了新一波的升级换代。

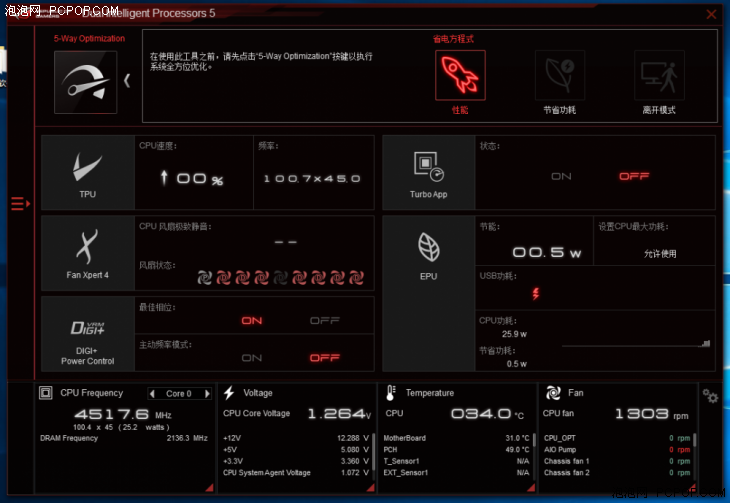

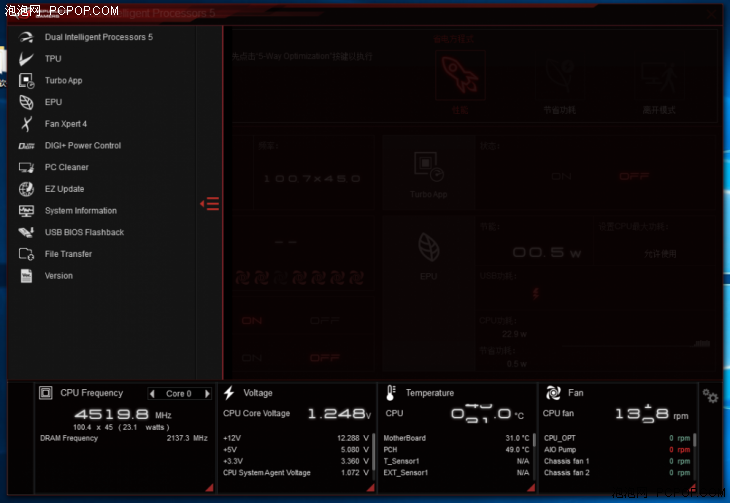

AI Suite 3一直是最人性化的主板软件几乎没有之一，以所有完美整合所有软件功能著称于世。打开软件后左侧列表中：五重优化、TPU功能、Turbo APP、EPU节能控制、风扇控制、数字供电控制和监控、甚至电脑清理功能和AI Charger+手机快速充电功能都在列表中。

默认界面为五重优化功能包含自动超频、自动调整供电相数、自动设置节能、自动为软件设置情景模式、自动设置风扇转速功能。

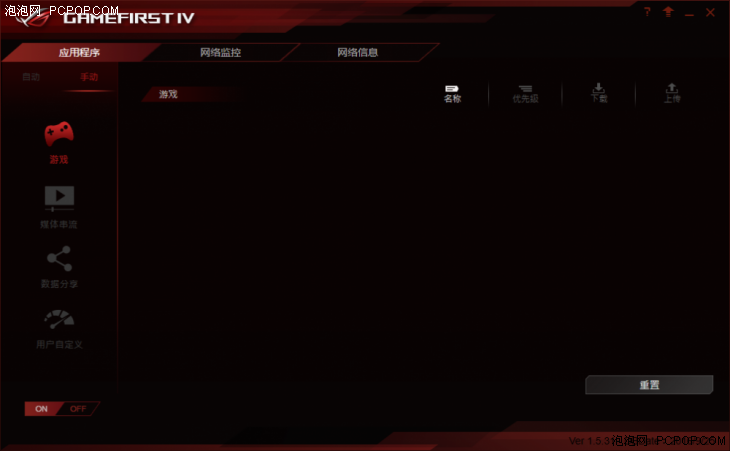

GameFirst软件更新到了第四代，硬件上采用了IntelI219-V千兆网卡，相较于采用Killer网卡的主板产品，Intel网卡可以与CPU、芯片组更好的协同完成网络优化，占用资源量更少，相对而言能带来更快更爽的游戏体验。同时在软件中我们还能对当前的网络（Lan及WiFi）情况进行监控分析。

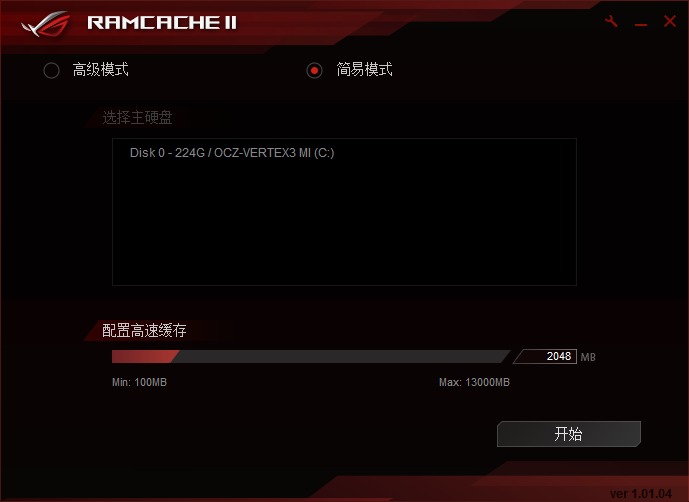

RAMCACHE软件也更新到了第二代，我们可以通过该软件，实现将内存划为磁盘缓存以极大提升磁盘读取能力的效果。

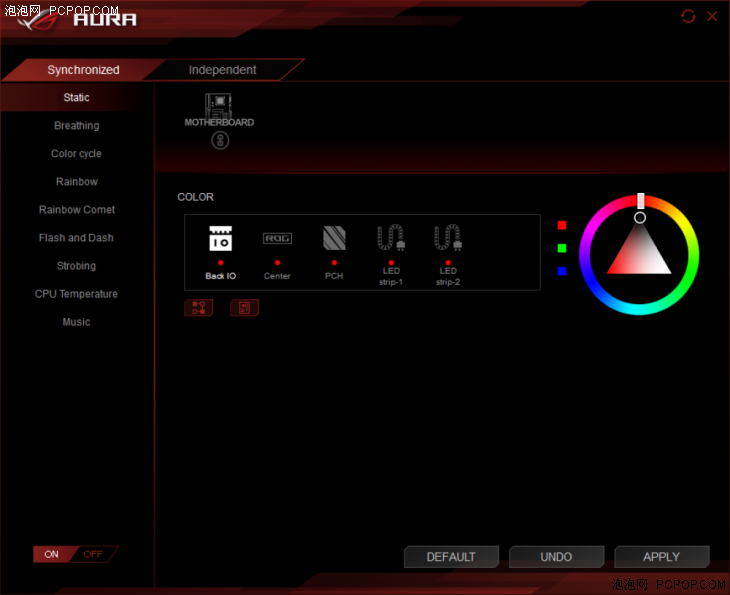

更新后的AURA灯光效果管理软件非常的强大，内置了9种灯光效果，并且除了主板上可以控制的5个发光点（包含两条灯带）外，还可以与ROG自家的显卡键鼠以及ROG认证过的机箱进行同步，以为用户营造出更为酷炫和谐的灯光氛围。

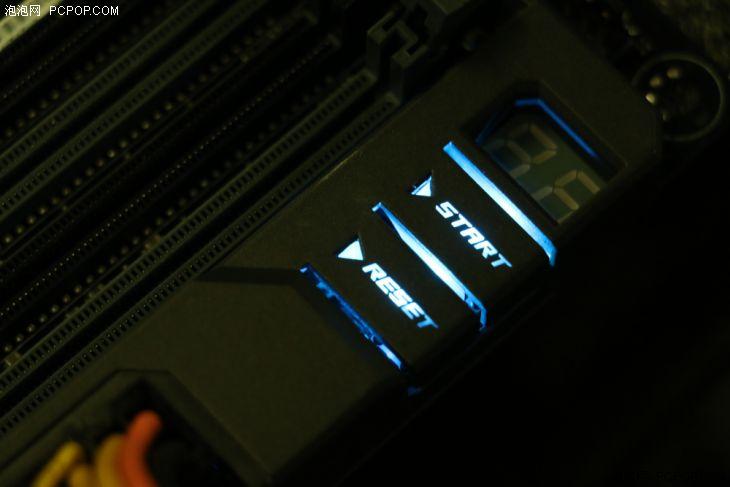

ROG M9F灯光赏析

评测总结： 从我们的i7-7700k的首发评测中大家已经知道单就运算性能来说i7-7700k相对于上代i7-6700k的提升确实有限，不过M9F主板作为载体端今年不管是在规格上还是细节优化上展示出的诚意还是我们细问乐见的，对于喜欢ROG的高端玩家群体今年的M9F在适应市场潮流的同时很好的保持了自己追求极限的本心。所谓可以坚持下去的DIY信仰大抵如此。

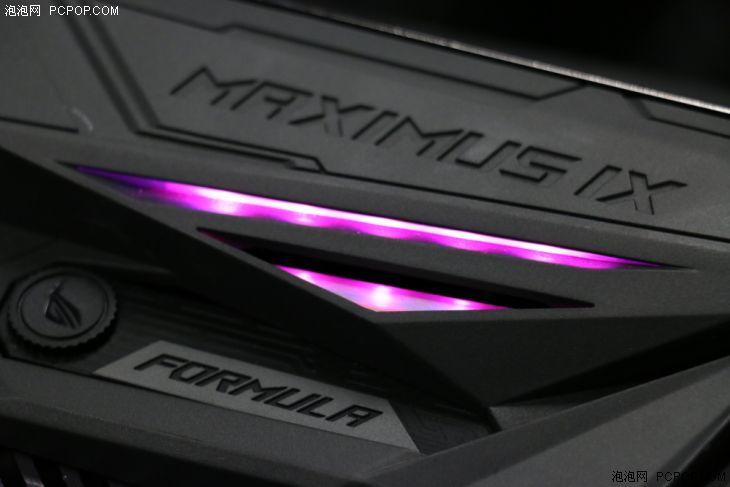

M9F主板灯光效果展示
