电源芯片Datasheet如何阅读？

1.规格书的介绍

规格书的重要性：

芯片销售和设计的第一步是制作规格书

品牌最直接的形象

芯片规格的说明，交付芯片的约定参数。

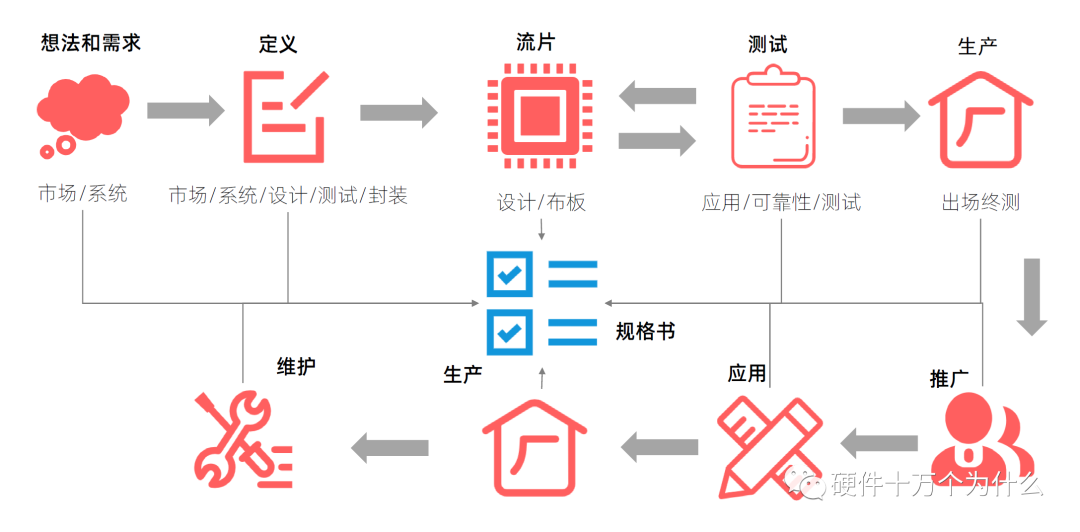

规格书的一生：

2. 如何阅读规格书

2.1 版本和基本信息

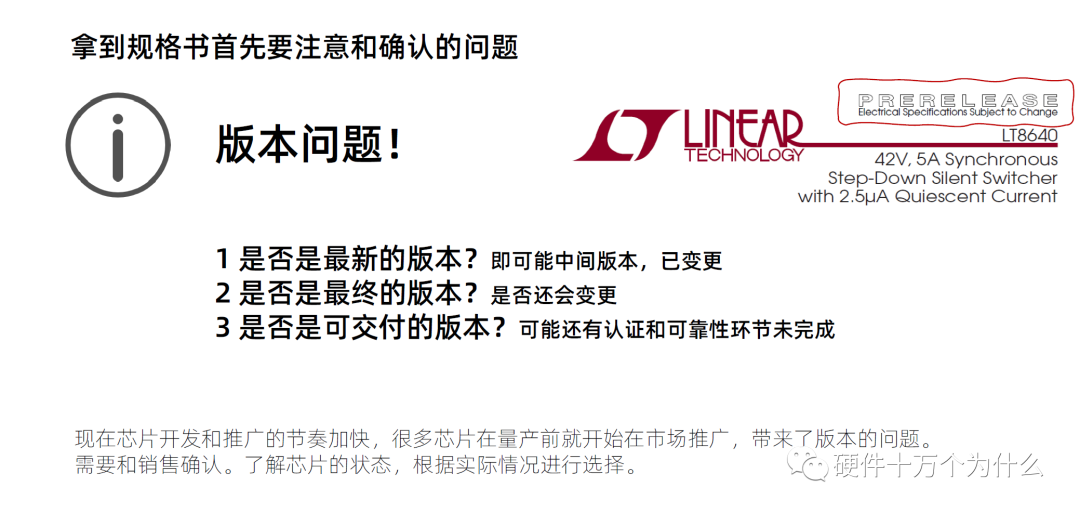

拿到规格书首先要注意和确认的问题-版本问题！

1）是否是最新的版本？即可能中间版本，已变更。

2）是否是最终的版本？是否还会变更。

3）是否是可交付的版本？可能还有认证和可靠性环节未完成。

现在芯片开发和推广的节奏加快，很多芯片在量产前就开始在市场推广，带来了版本的问题。需要和销售确认。了解芯片的状态，根据实际情况进行选择。

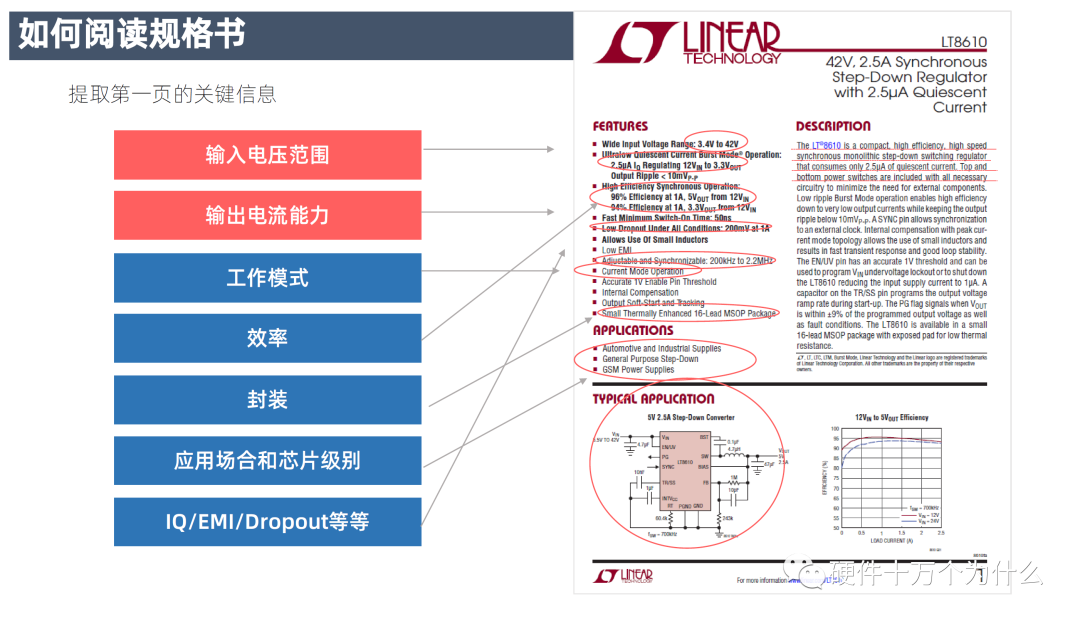

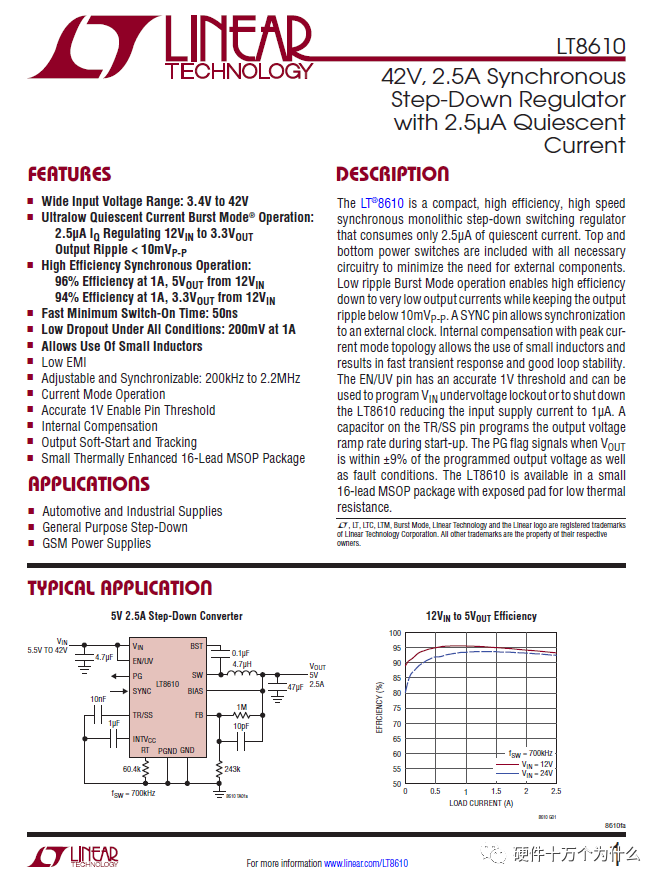

如下图所示，从第一页快速地获得基本信息：

芯片类型和最大卖点：42V，2.5A，step-down, 2.5uA

Quiescentcurrent

具体指标和优点：Input voltage range

High frequency

Low dropout

Low EMI

Frequency ….

典型电路：直观了解电路的基本参数和繁易程度。

通过这些基本信息可以排除很多不合适的芯片。

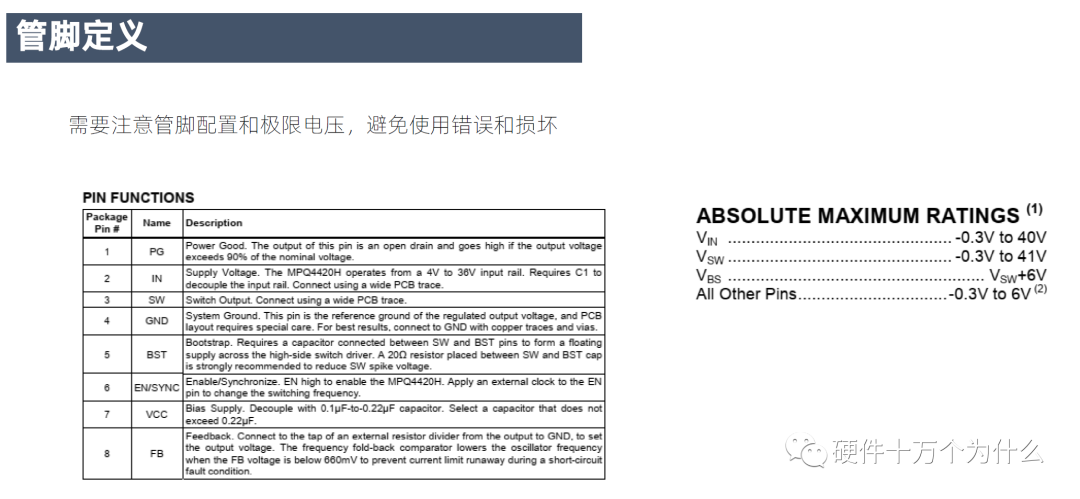

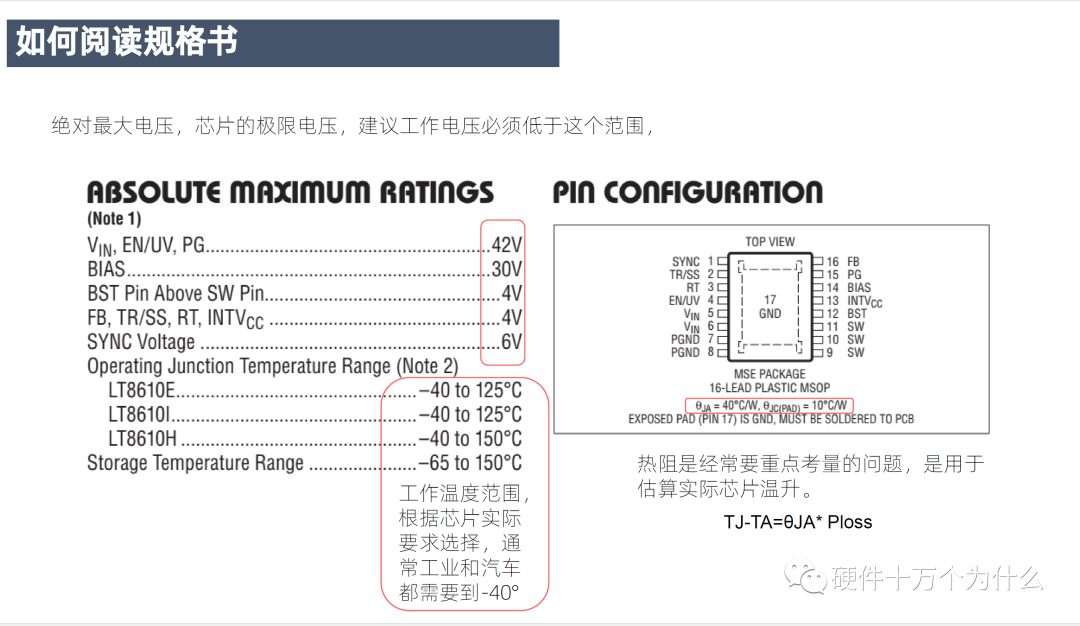

绝对最大电压，芯片的极限电压，建议工作电压必须低于这个范围并且满足一定的降额要求。

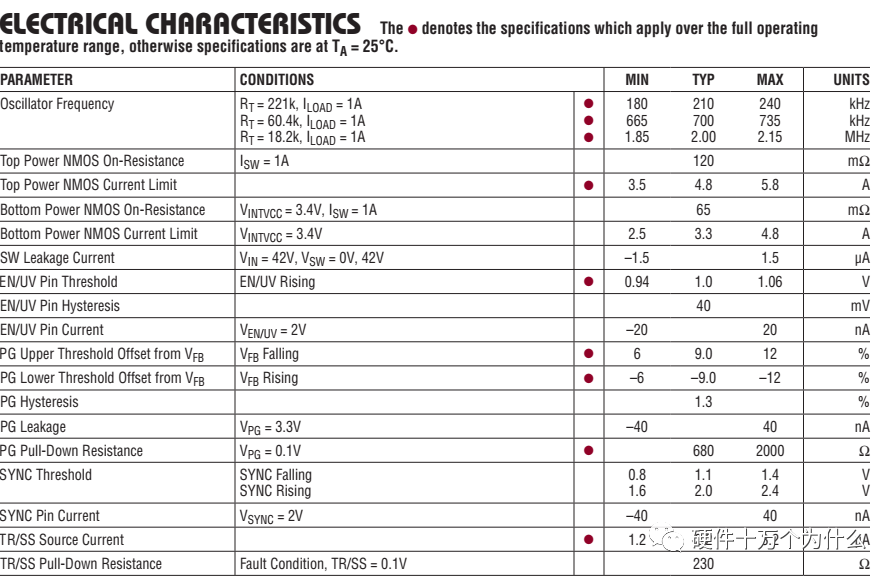

2.2 如何看EC（Electrical Characteristics） table

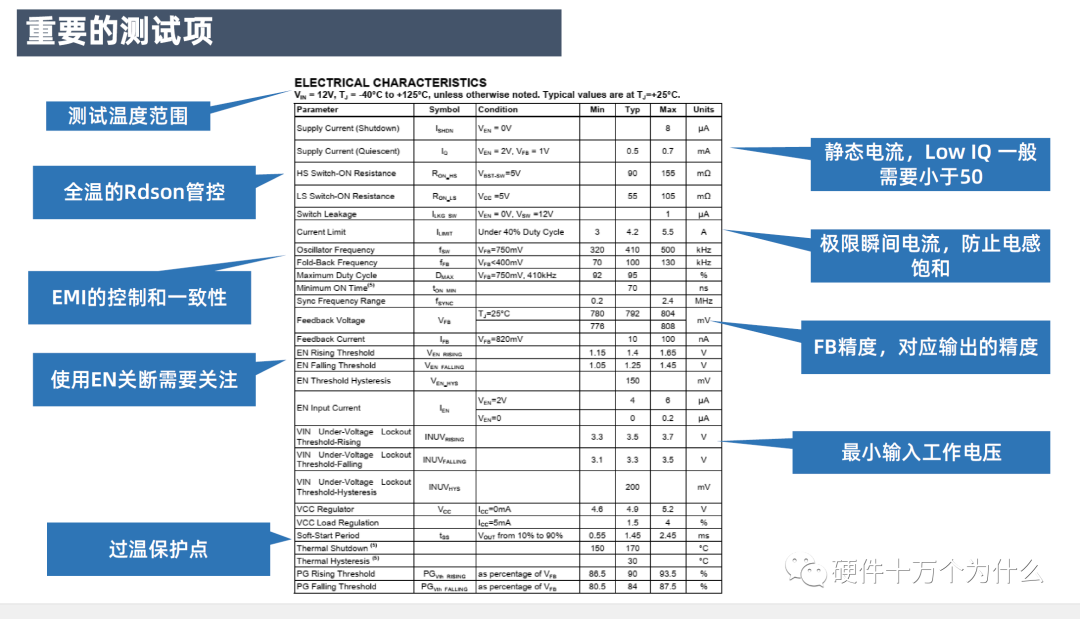

EC不仅是产品的目标，又是检测的标准，还是保证的品质是最重要量化数据，既要重点突出，又要详尽明确。

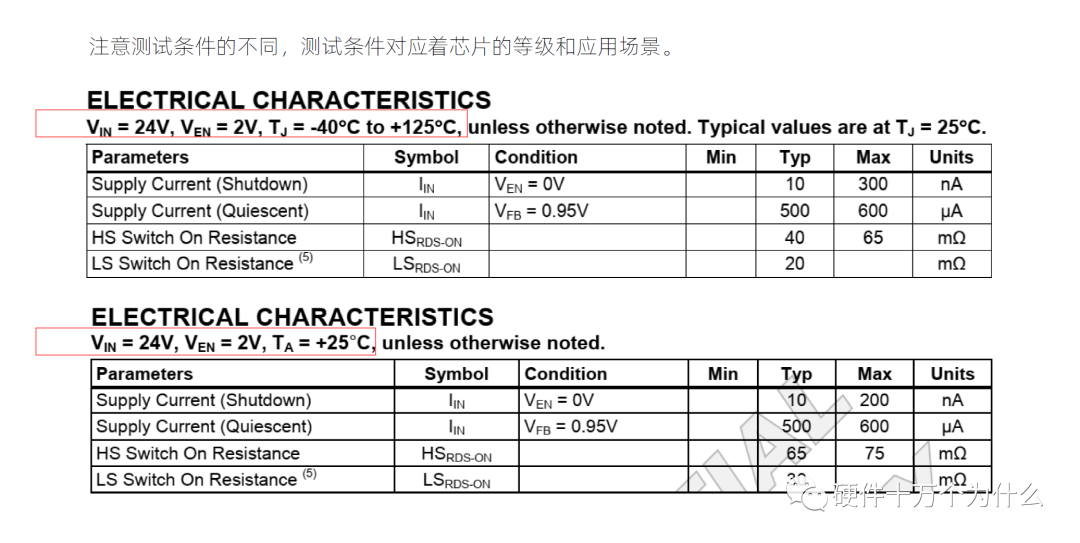

注意测试条件的不同，测试条件对应着芯片的等级和应用场景。

EC测试项是在芯片设计初期就需要设计，并需要管控的重要参数。增加测试项会增大测试难度和测试时间，增加芯片的成本，但是这是对芯片质量和性能管控的重要手段。

2.3 典型曲线和波形

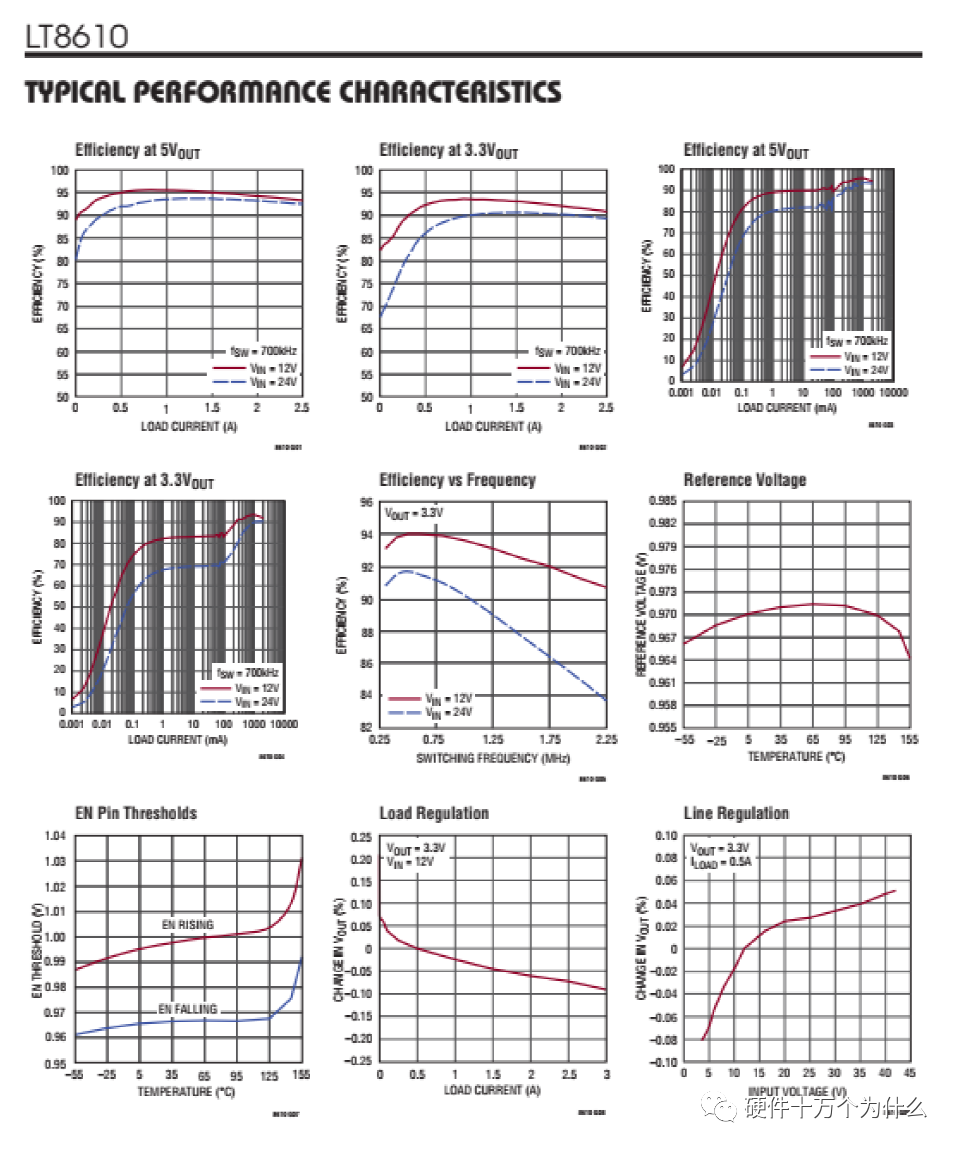

典型的各种变化曲线，效率，FB电压，调整率，静态电流，限流点，Rdson等等。这些变化的曲线很难直接在EC上体现。

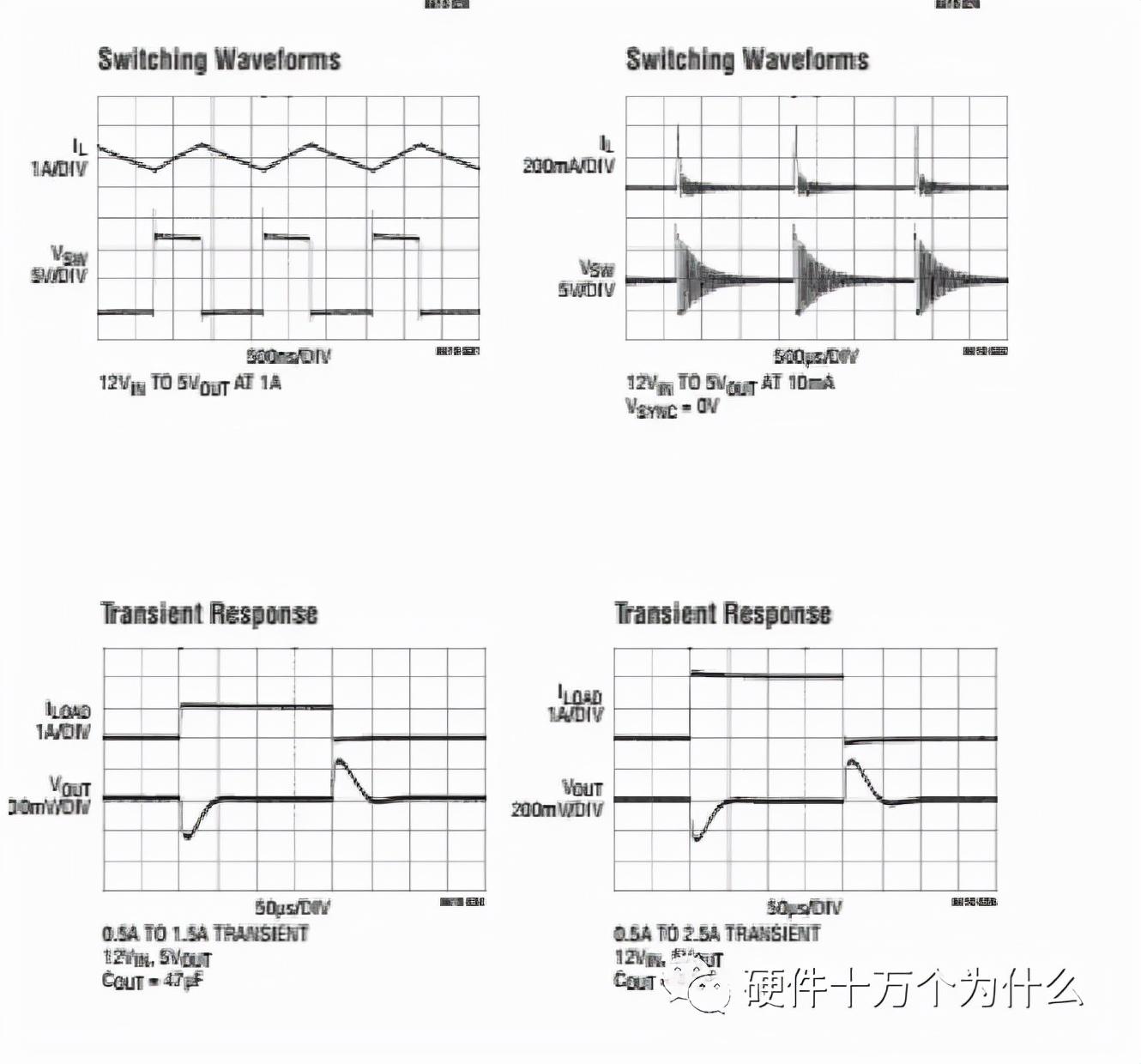

典型波形可以用于观察工作模式，以及一些基本特性。

2.4 框图和其他信息

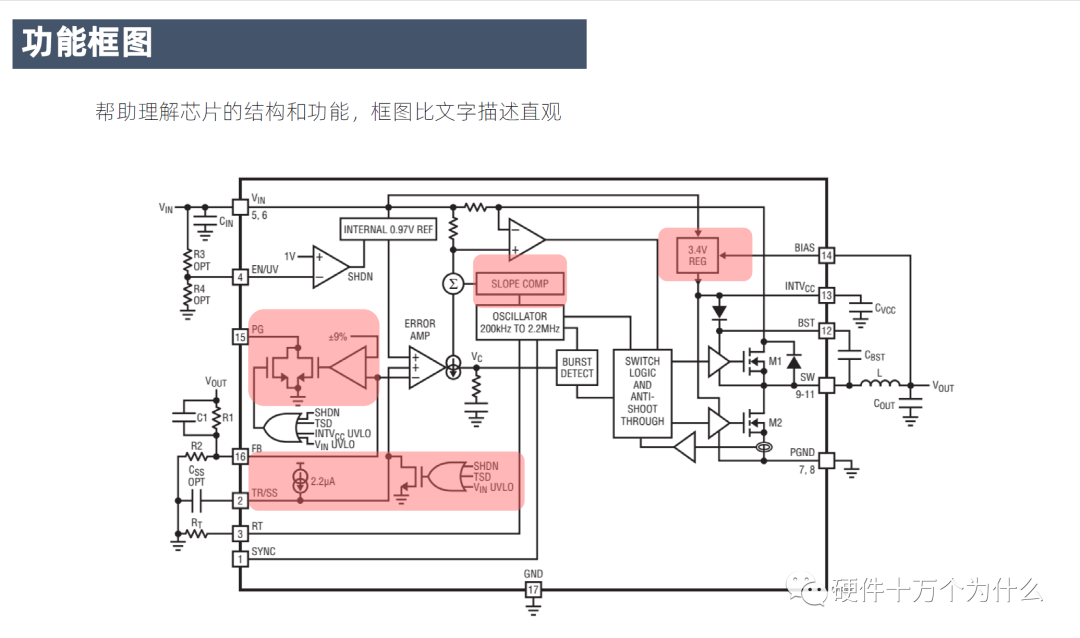

功能框图帮助理解芯片的结构和功能，框图比文字描述直观

2.5 推荐原理图和PCB

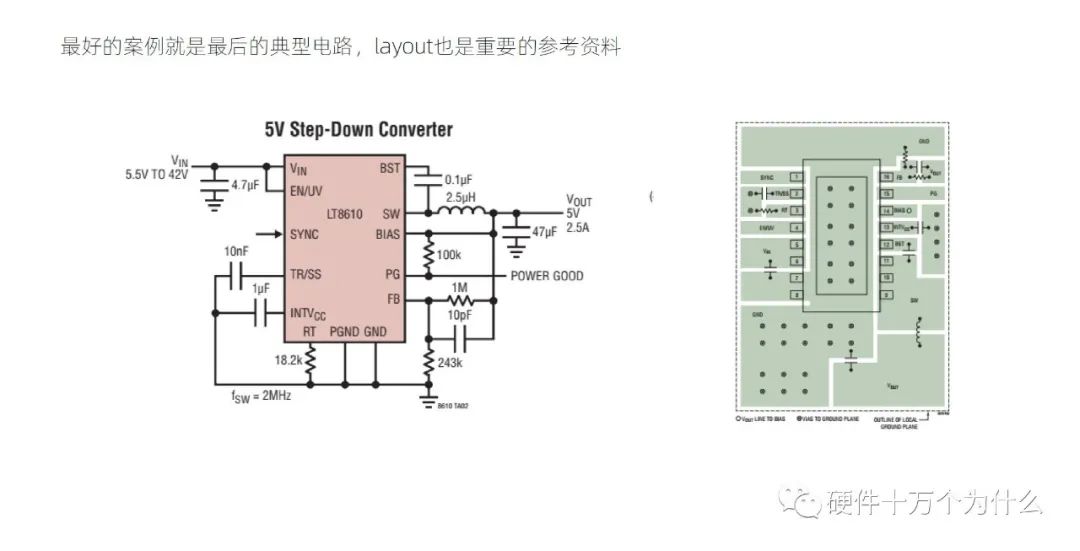

最好的案例就是最后的典型电路，layout也是重要的参考资料

图片来自于“硬十视频课程”《电源是怎样炼成的》（第二季）
