全球首批5G手机快充拆解：内置中国自主数字电源快充套片

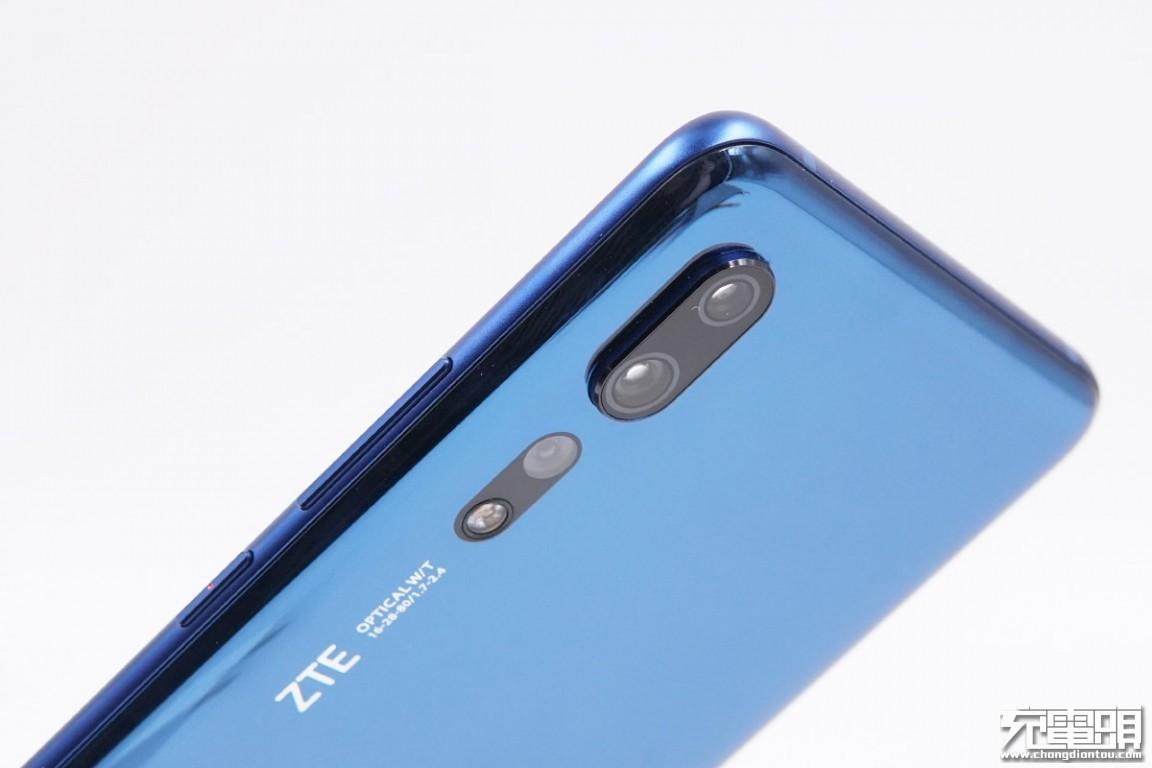

作为5G快速发展的元年，5G技术在2019年的发展非常迅速，尤其是在手机领域，短短几个月内便有华为、中兴、三星、iQOO等多个品牌陆续发布了5G手机。其中中兴天机Axon 10 Pro 5G在8月5日凌晨0点正式开售，成为了国内首款正式开售的5G手机。

据了解，中兴天机Axon 10 Pro 5G搭载骁龙855处理器，支持三大运营商5G频段，以及兼容2G/3G/4G频段。同时，这款手机内置4000mAh超大容量电池，支持有线无线双快充。

充电头网今天将为大家带来的是中兴天机Axon 10 Pro 5G原装快充充电器的拆解。而此次拆机的另一个亮点是，作为国内第一款开售的5G手机，其快充功率器件+快充协议芯片提供商均来自同一家国产半导体厂商。在目前中美贸易战的背景下，我们也由此可以看到国内半导体厂商开始加速赢得进口芯片替代的商业机会。下面就通过这篇文章为大家分享充电器的拆解详情。

一、中兴5G手机原装充电器外观

中兴这款充电器主体部分采用纯白色外壳，表面为钢琴烤漆工艺，外观设计十分轻巧、秀气，是目前各品牌被拆机的原装18W充电器中外观设计体积最轻巧的。充电器外壳正反两面均有凹陷设计，便于插拔时受力；到手的这款充电器为国行版本，配不可折叠标配国标插脚。

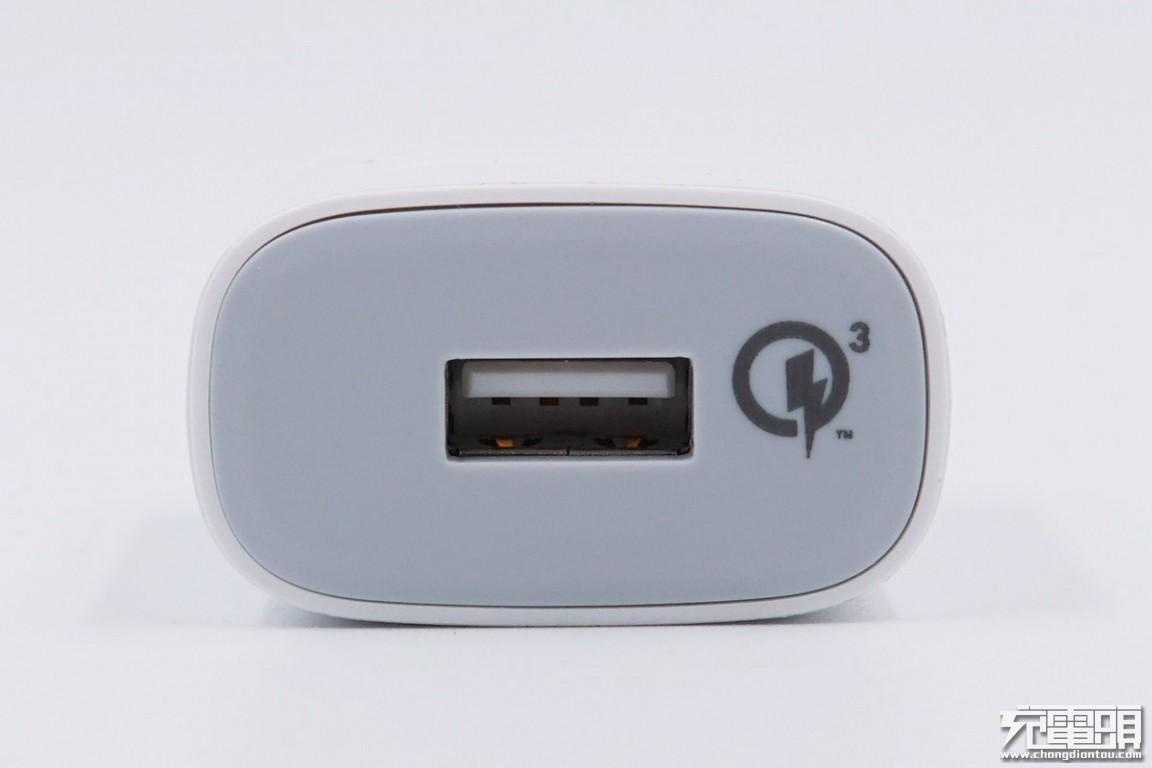

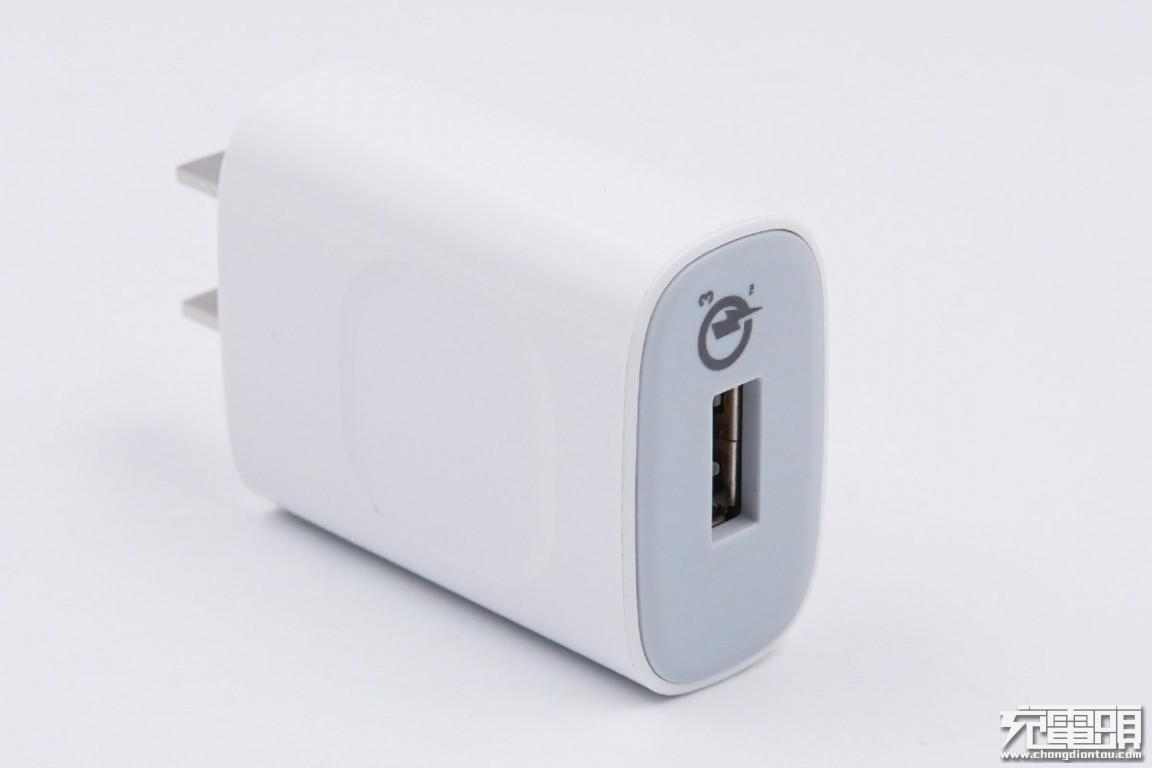

充电器输出端搭配浅灰色面板，USB-A口居中设置，并在旁边丝印QC3.0认证的logo。

USB-A接口采用白色胶芯。

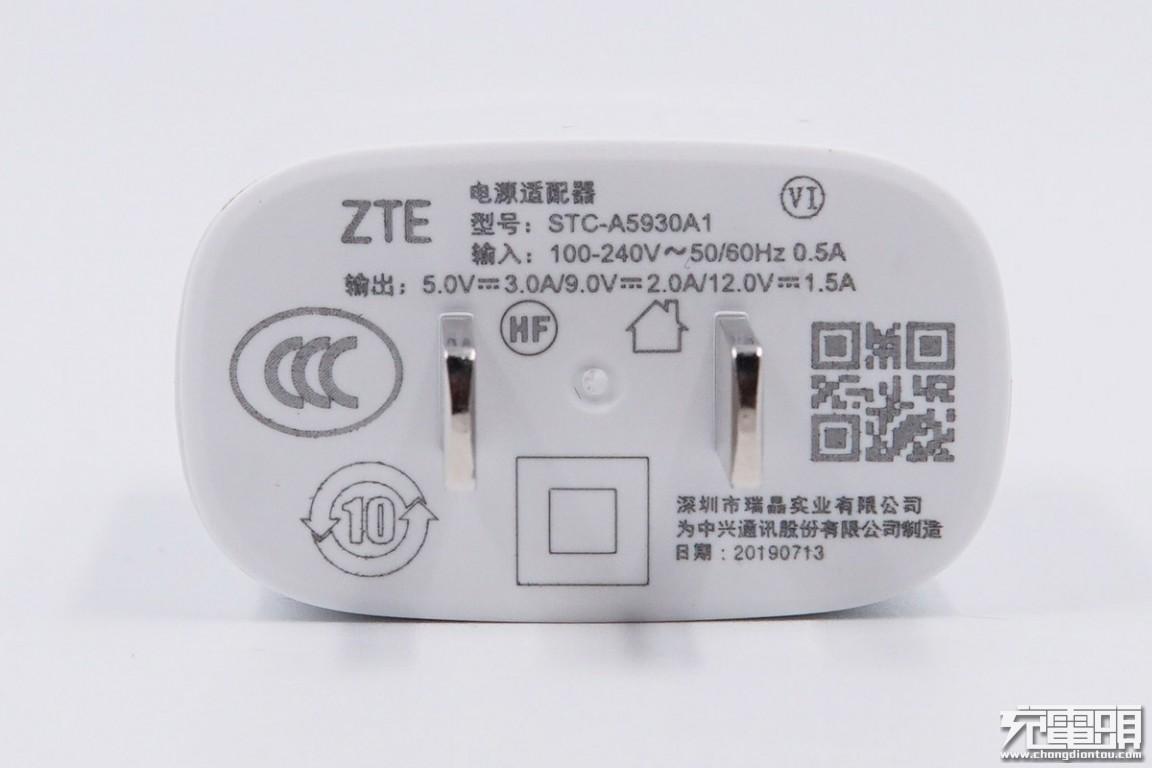

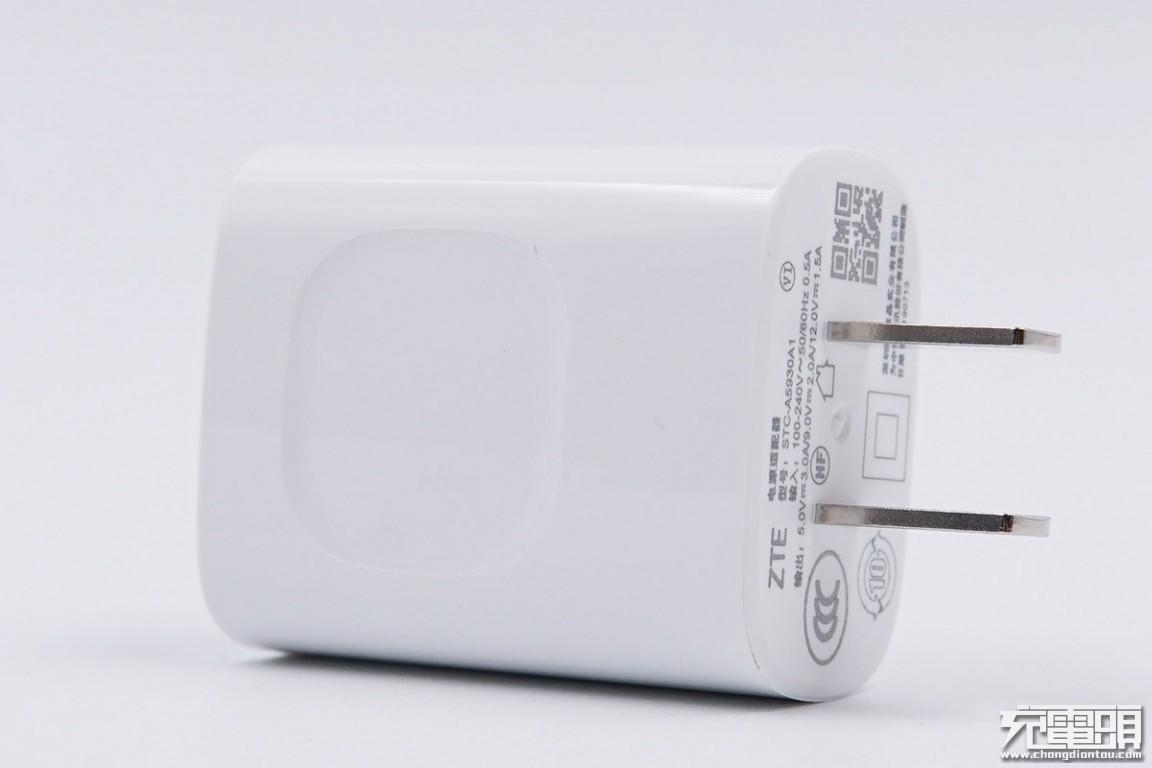

插脚侧印着详细的规格参数，品牌：ZTE，型号：STC-A5930A1，输入：100-240V~ 50/60Hz 0.5A；输出：5V/3A、9V/2A、12V/1.5A，已通过CCC认证，VI六级能效认证；HF代表产品整体符合无卤素环保标准，由深圳市瑞晶实业有限公司为中兴通讯股份有限公司制造，生产日期：2019年7月3日。

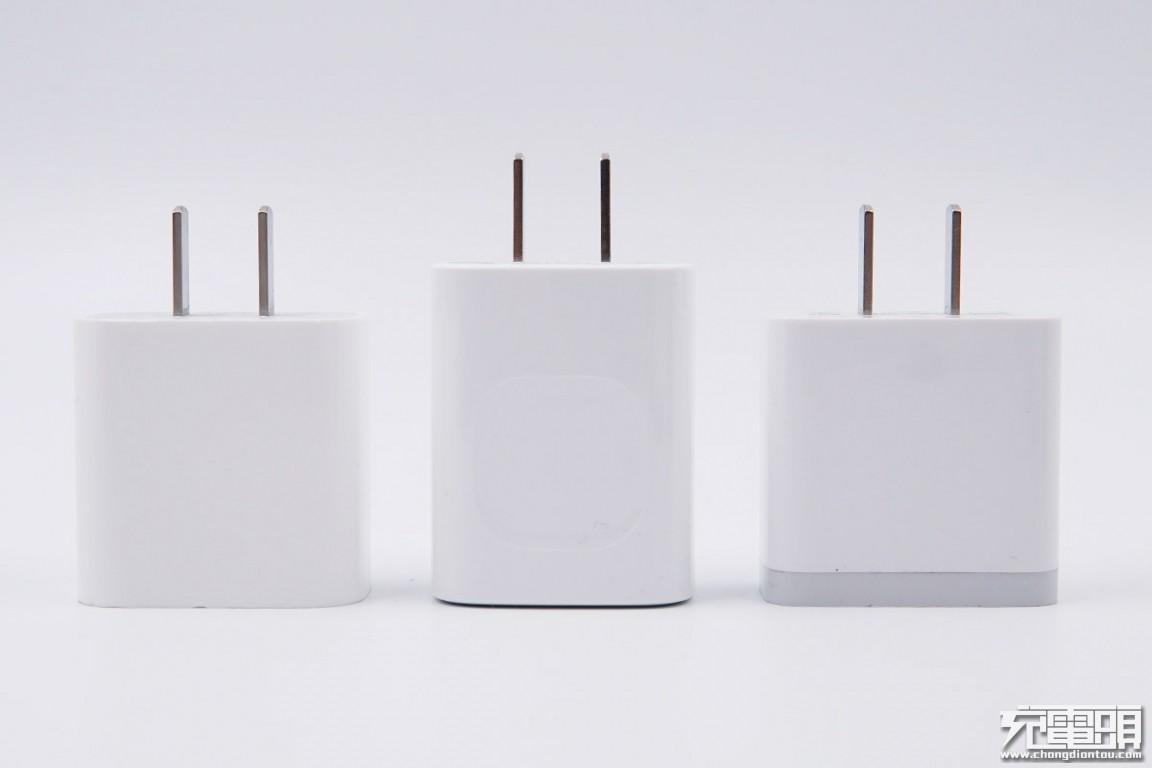

对比苹果18W PD充电器和小米18W QC充电器，中兴这款18W显得更加轻巧苗条。

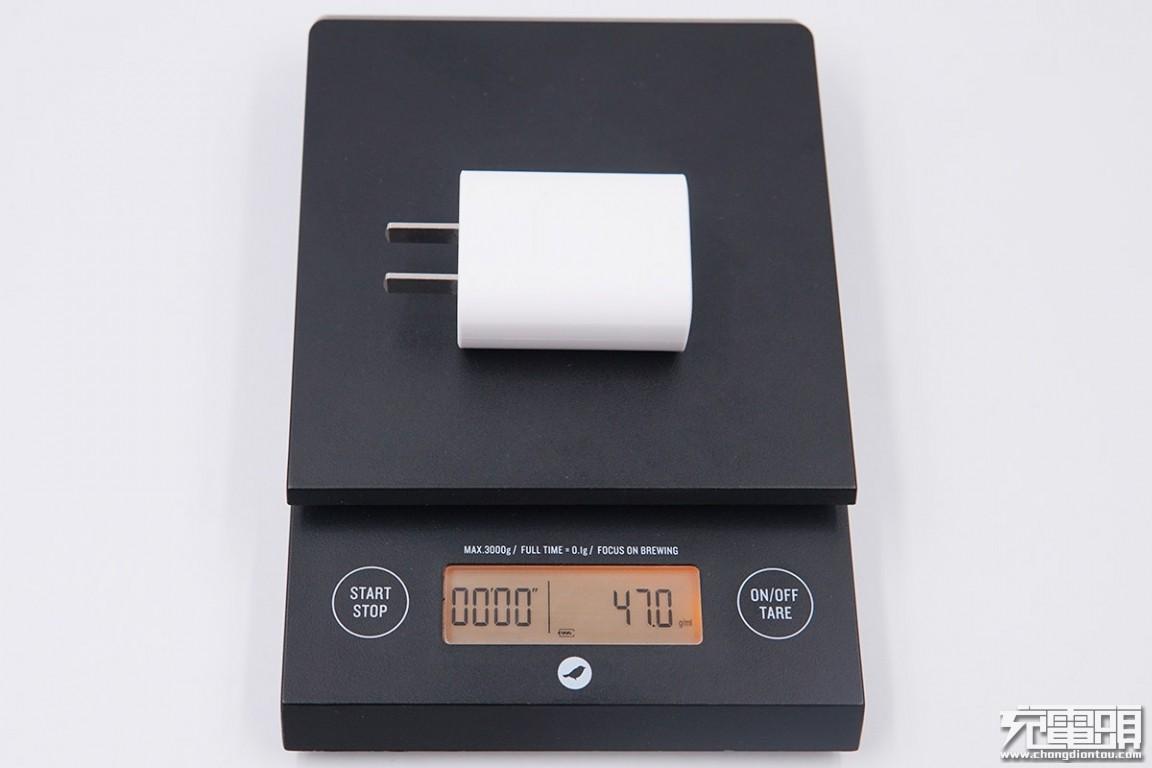

充电器净重约为47g，非常轻。

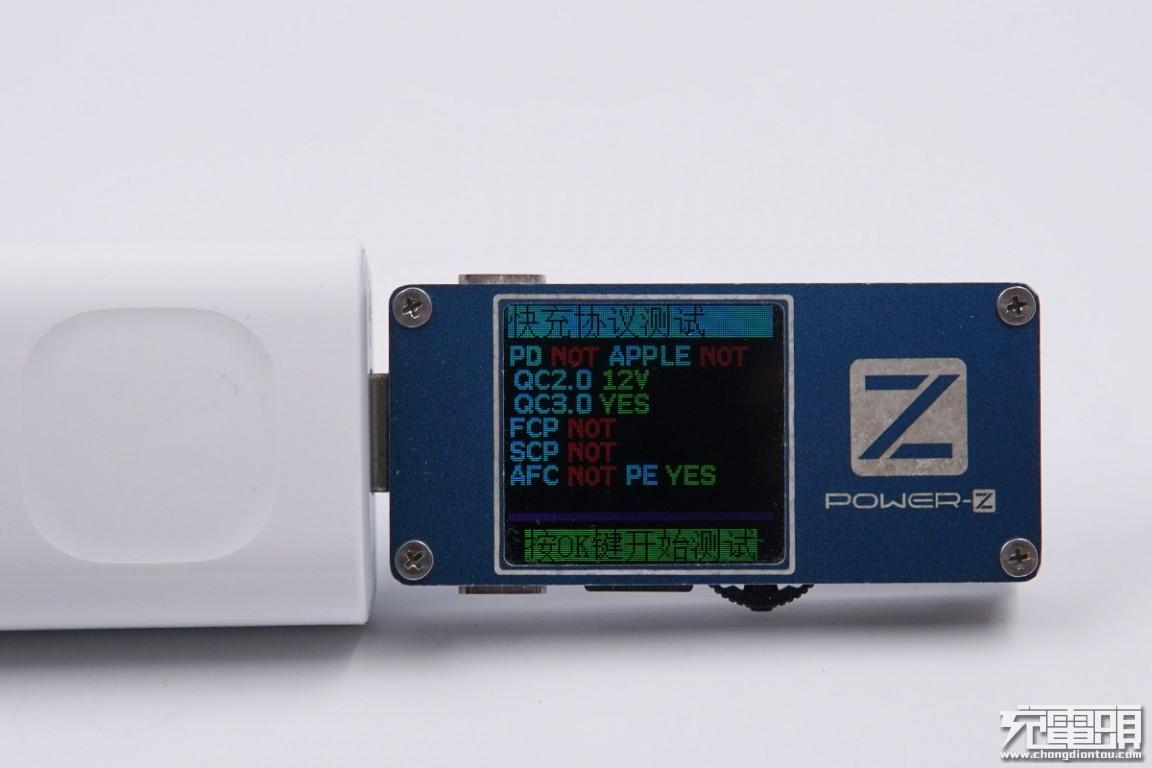

使用ChargerLAB POWER-Z FL001SUPER检测充电器的输出协议，显示支持QC3.0、QC2.0、PE三种协议。

Axon 10 Pro 5G手机采用Charge pump完成高效且经济的高压直冲技术。这里在给大家科普一下Axon 10 Pro 5G手机的Charge pump 快充技术。

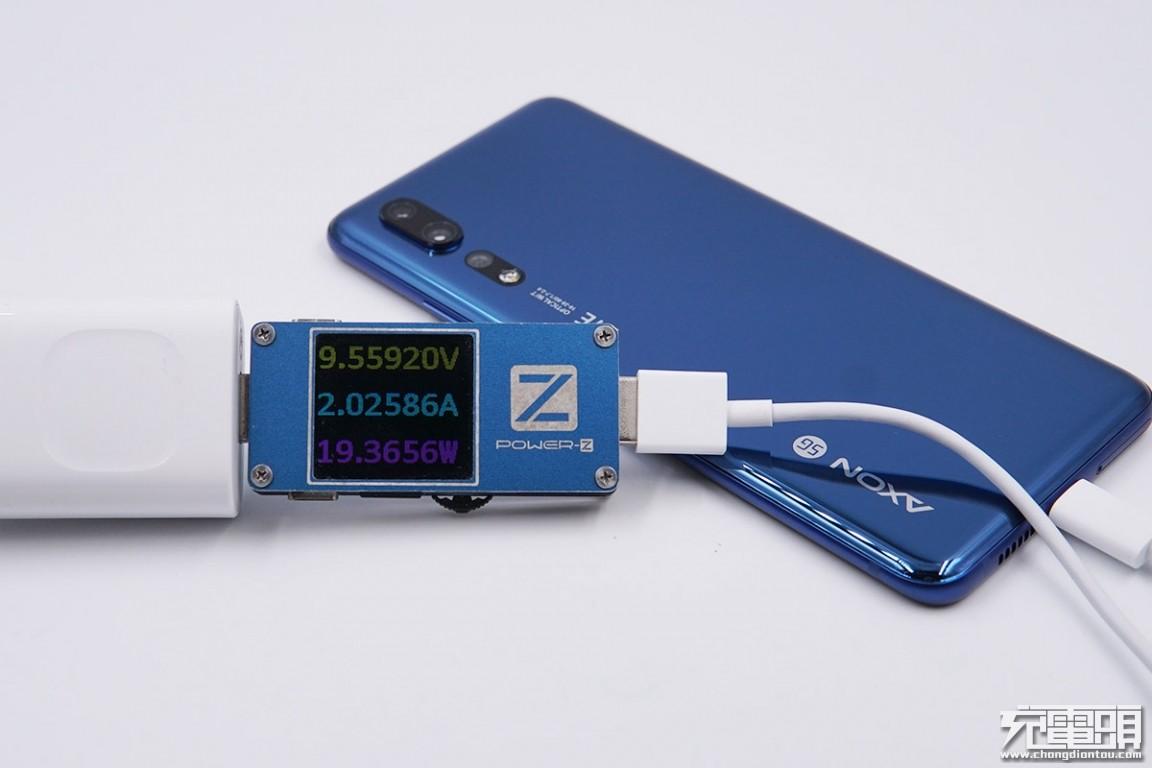

我们使用原装充电器给中兴AXON 10 Pro 5G手机充电时，显示充电电压约为9.55V，电流约为2.02A，瞬时充电功率约为19.36W。

从输出电压来看，此时手机应该正在通过Charge pump技术进行快充充电，9.55V输出通过手机内部charge pump电路将变成电压4.77V电流4.04A进入电池（类似于小米9的27W Charge pump直冲技术）。从专业人员咨询了解到中兴Axon 10 Pro 5G手机内部采用高通的SMB1390电源管理芯片，其特点是内置了电荷泵控制电路并且可以使用QC3.0协议的充电器就能达成高效的电荷泵高压直冲技术，让高效的直冲技术实现更加简单并不增加太多成本。

Charge pump特有的高转化效率以及经济的传输特性（电池端电流6A以内，采用普通的3A充电线即可），随着成本的降低高通SMB1390电源管理芯片未来将助力中低端手机的也标配电荷泵高压直冲技术，此举也将会大大延长高通主导的QC3.0快充技术及产品的生命周期。

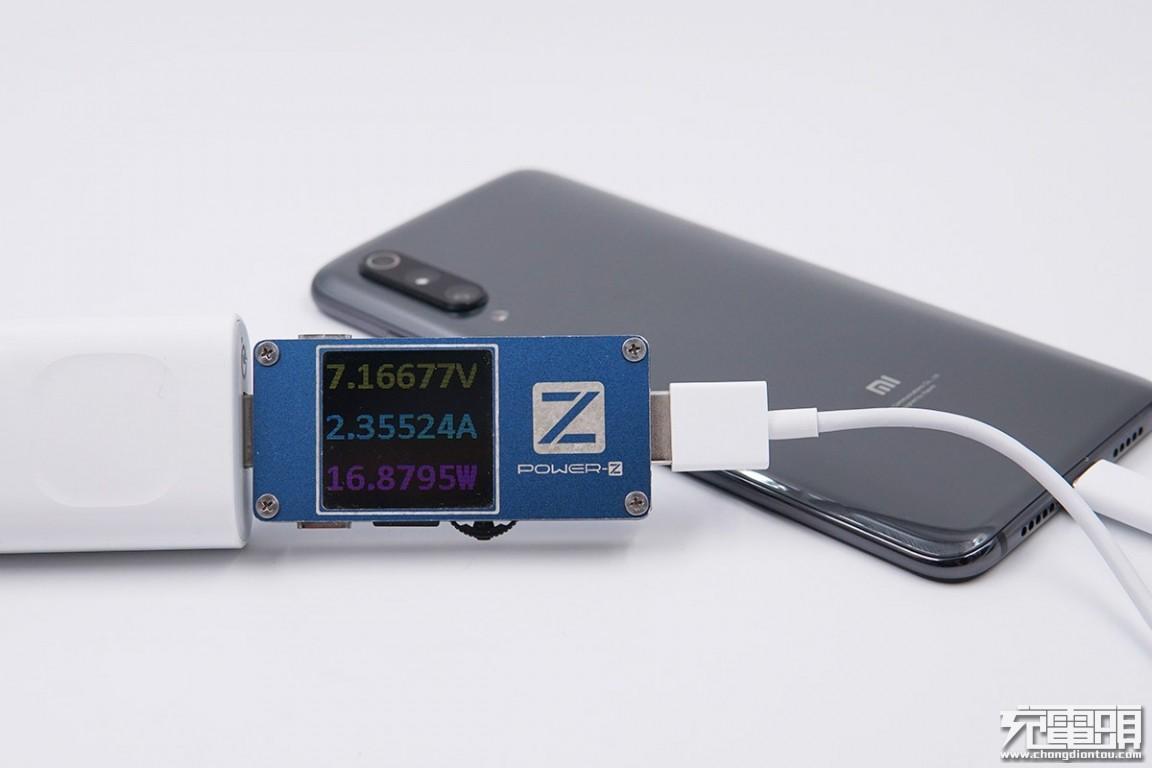

在Axon 10 Pro 5G手机原装充电器给小米9充电时，充电电压约为7.16V，电流约为2.35A，充电功率约为16.87W，采用普通QC3.0快充。

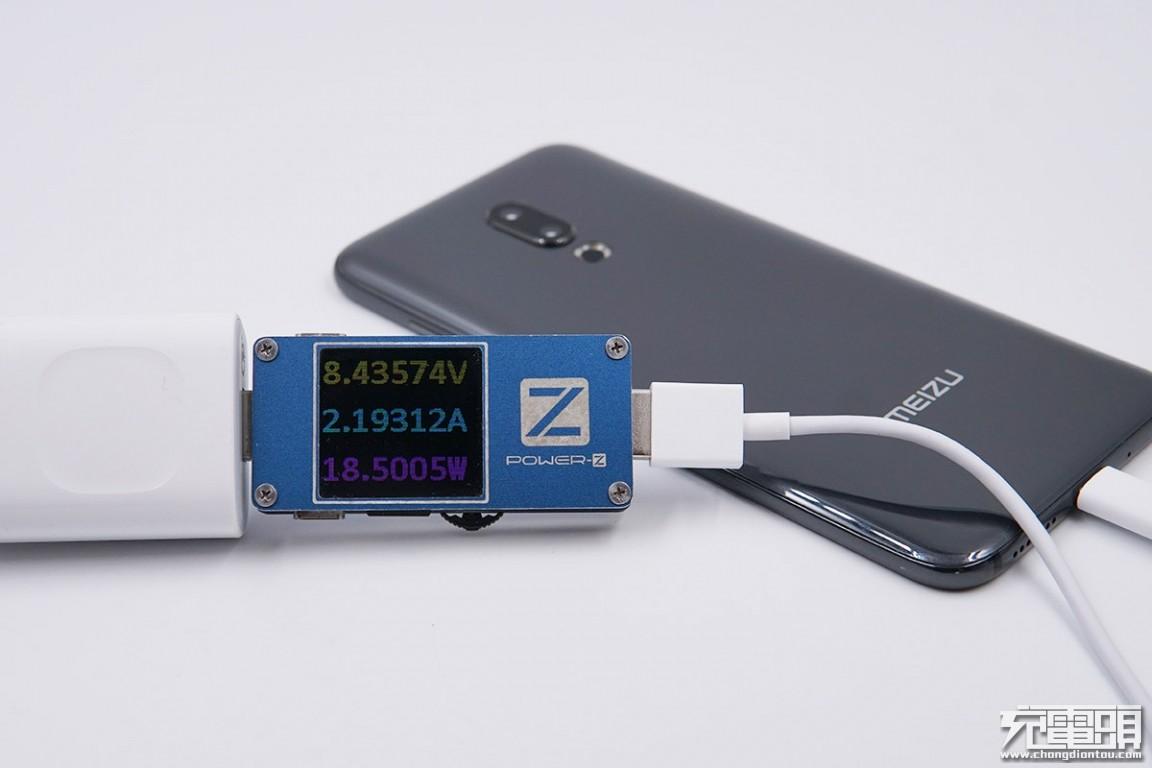

继续给魅族16th Plus充电，显示充电电压约为8.43V，电流约为2.19A，充电功率约为18.5W，支持MTK PE+2.0快充。

小编采用这款充电器对数款支持QC3.0和MTK PE协议的相关手机和充电宝等设备进行测试，均能完美兼容并进入快充模式，初略测试下来发现中兴这款搭配5G 手机的18W充电器对QC3.0和PE2.0相关快充协议兼容性还是很不错的。

二、中兴5G手机原装充电器拆解

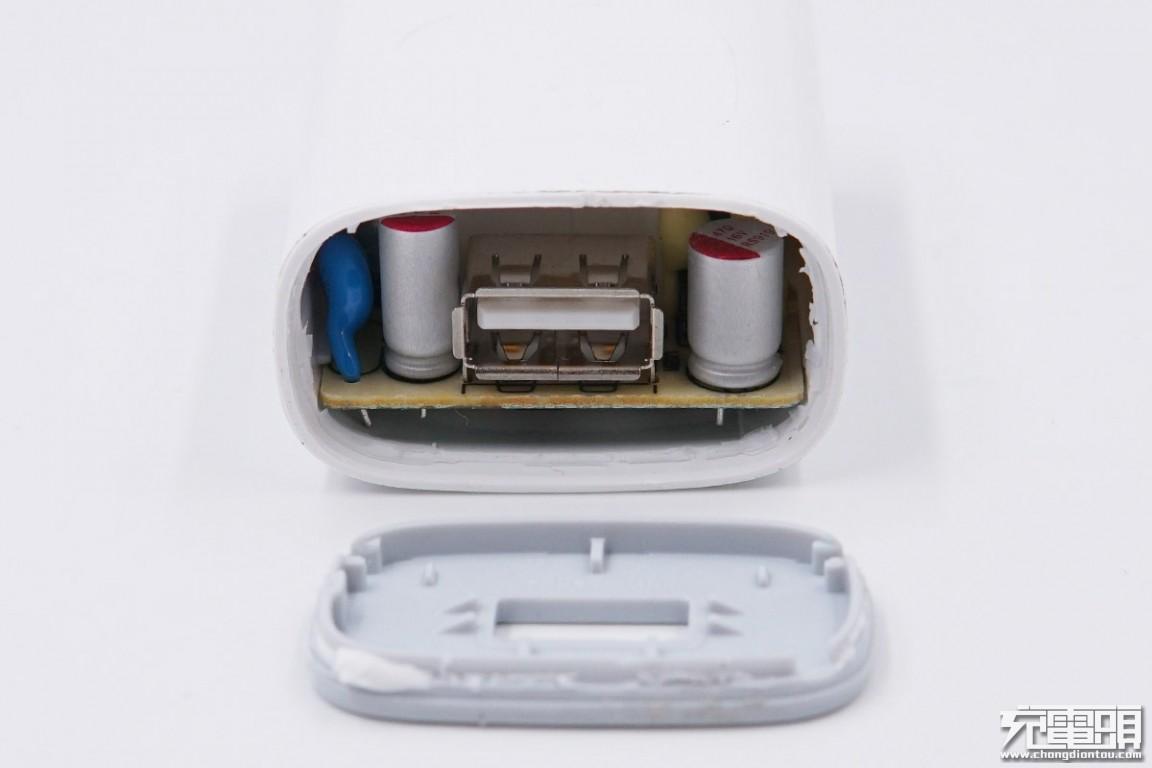

从输出端砸开充电器的外壳，可见内部浅黄色PCB板，输出接口两侧各设有一颗固态电容。

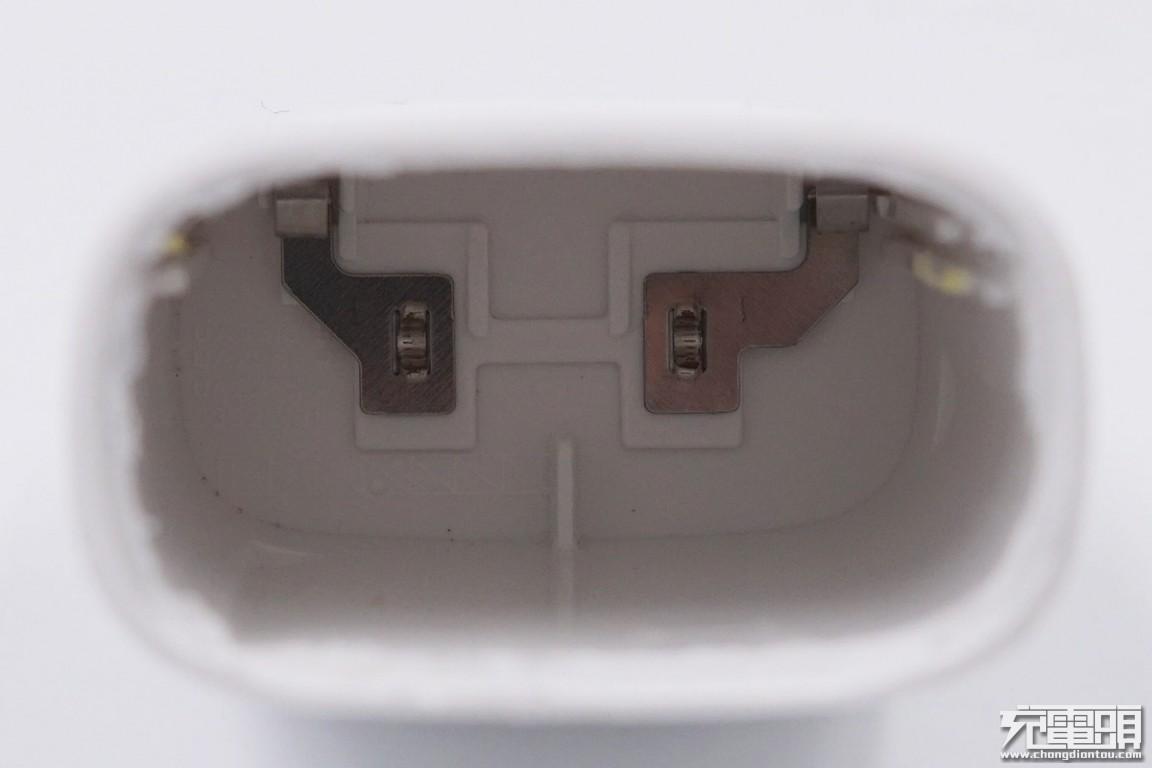

外壳内侧AC插脚通过两根金属弹片与PCB板导通。

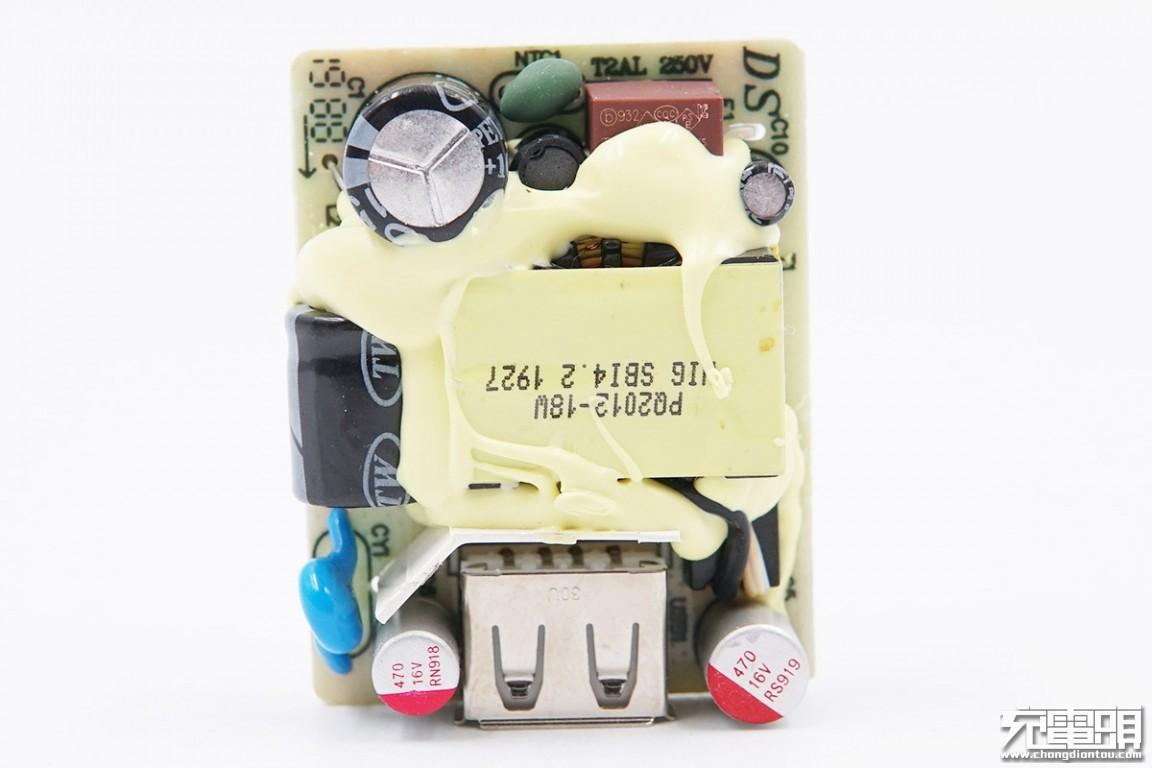

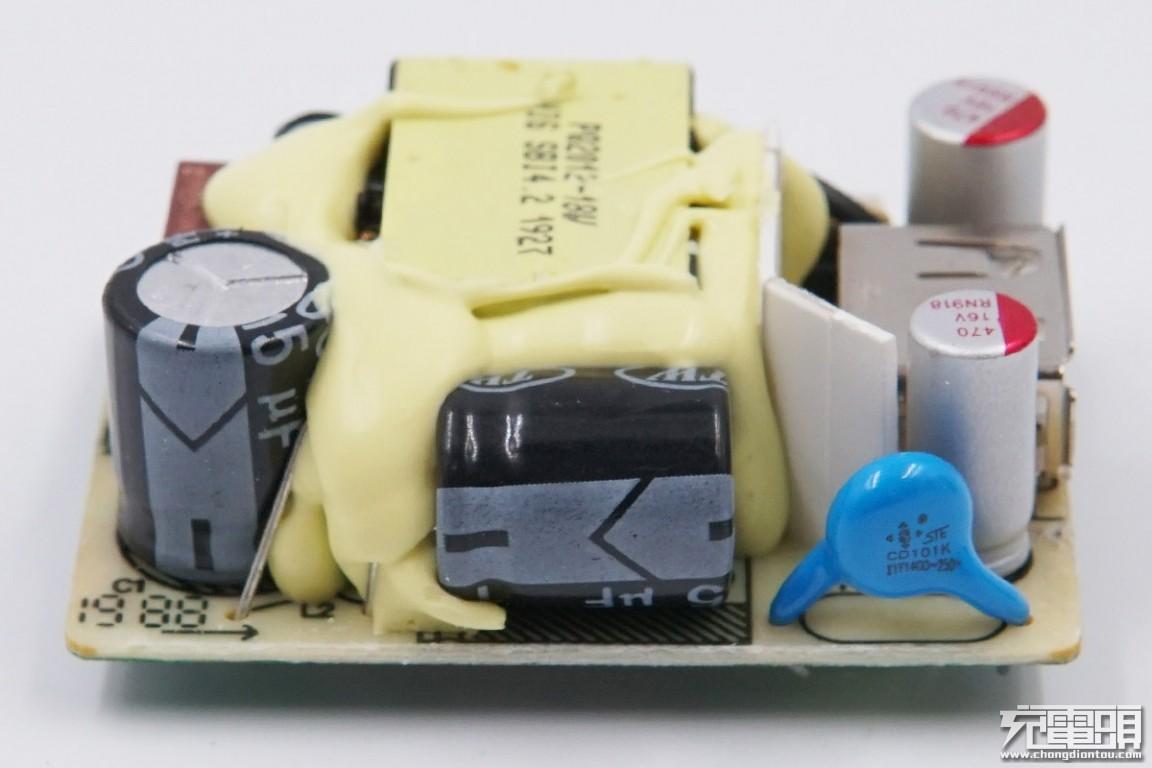

正面初级部分元器件之间采用大量的注胶处理，黄色硅胶在以往拆解的充电器中并不多见。变压器与USB-A接口母座之间采用塑料绝缘板隔离。

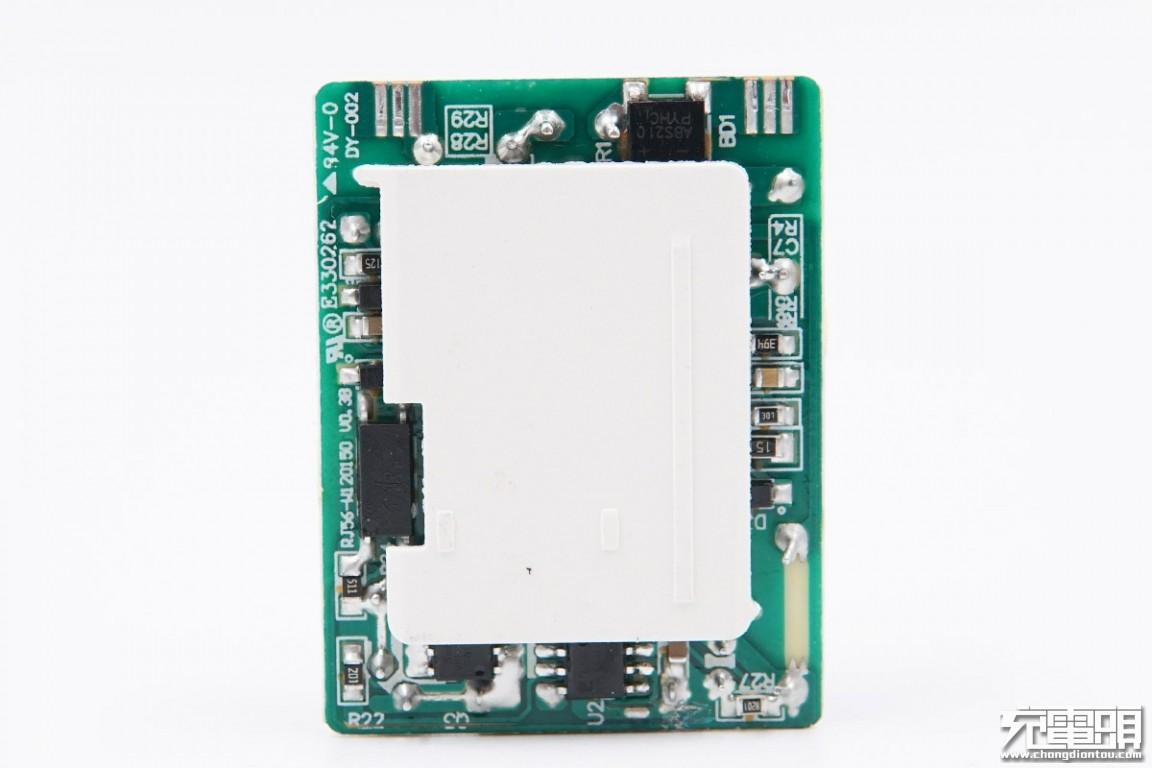

充电器背面采用一块较大的导热片。

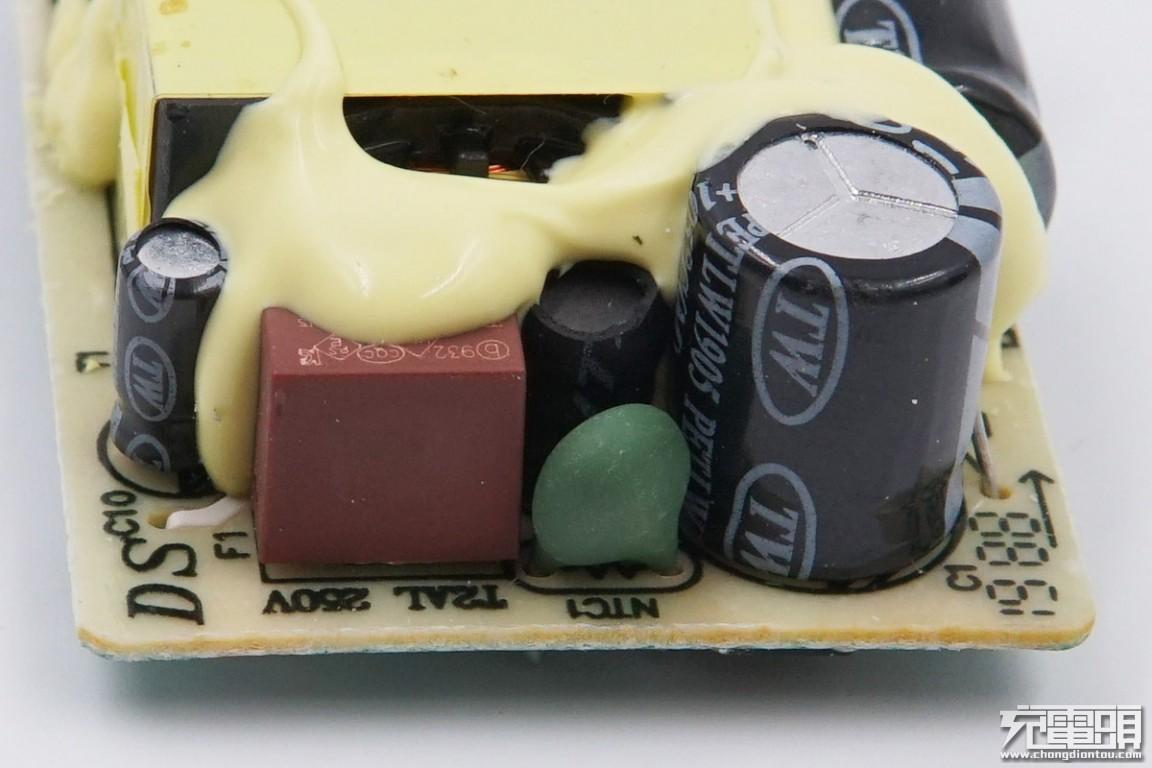

输入端设有延时保险丝、浪涌抑制电阻，并使用两颗铝电解电容滤波，最左侧为PWM芯片供电电容。

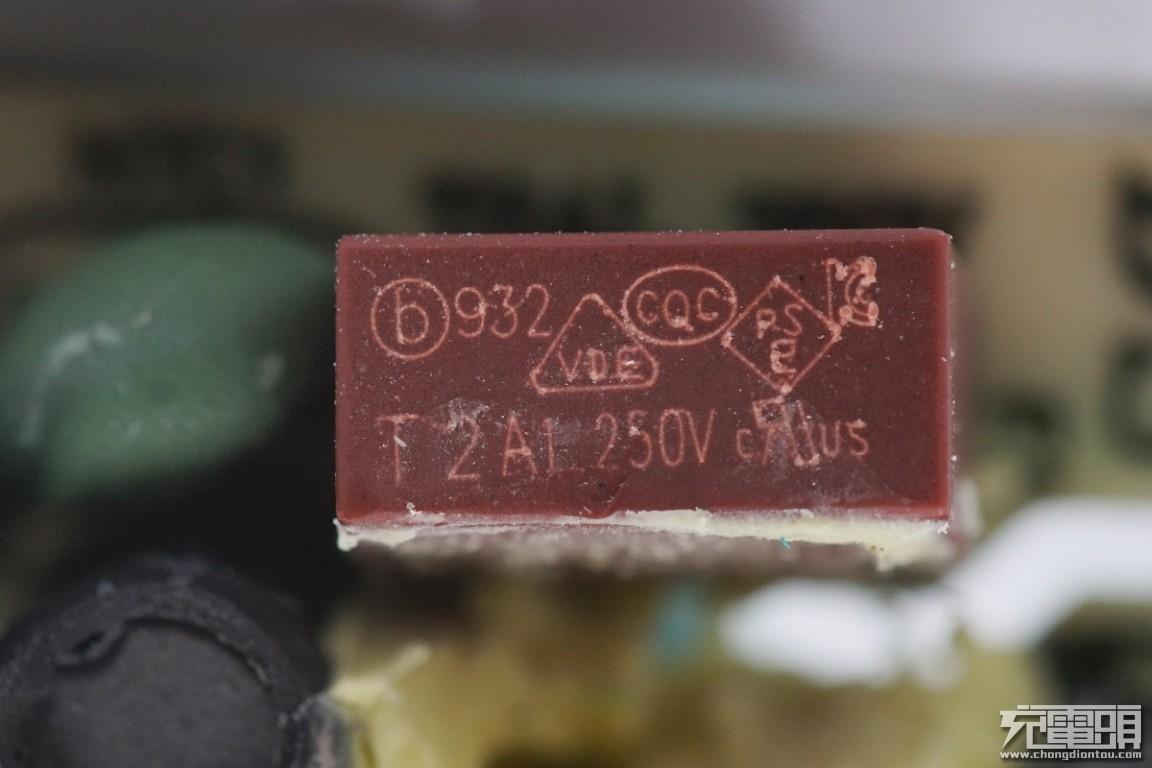

输入端延时保险丝，规格为2A 250V。

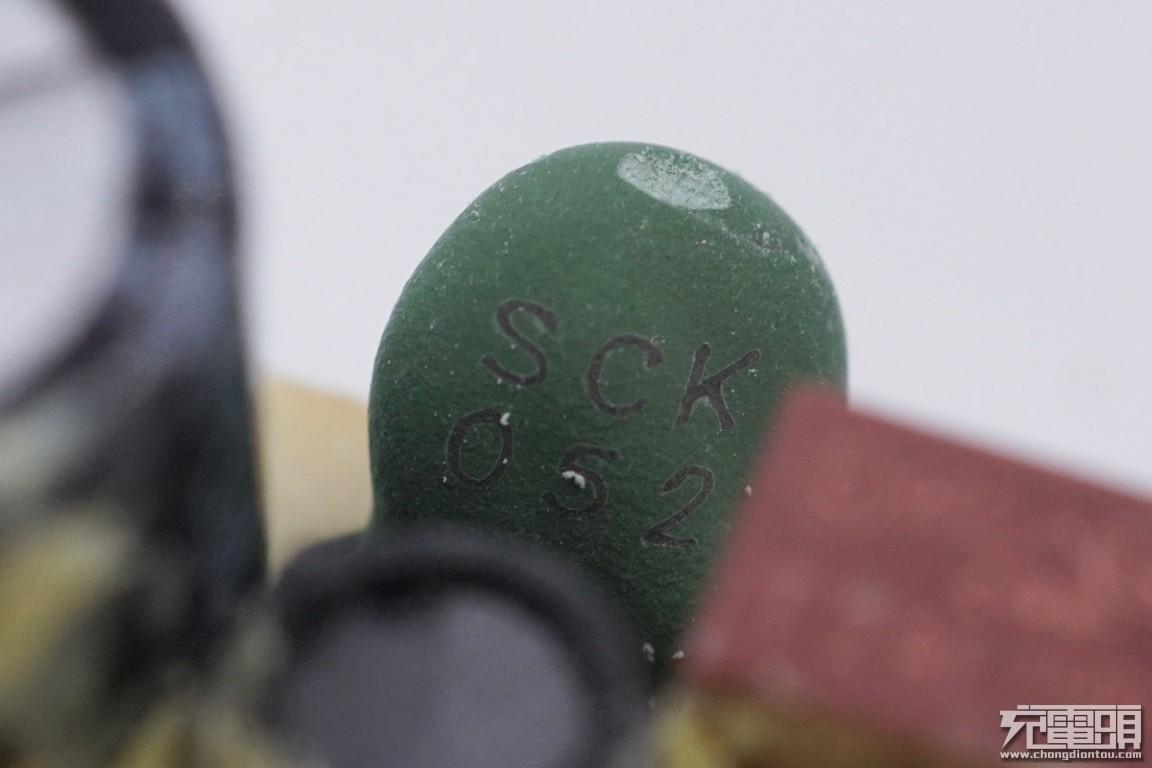

浪涌抑制电阻，用来抑制上电时的浪涌冲击。

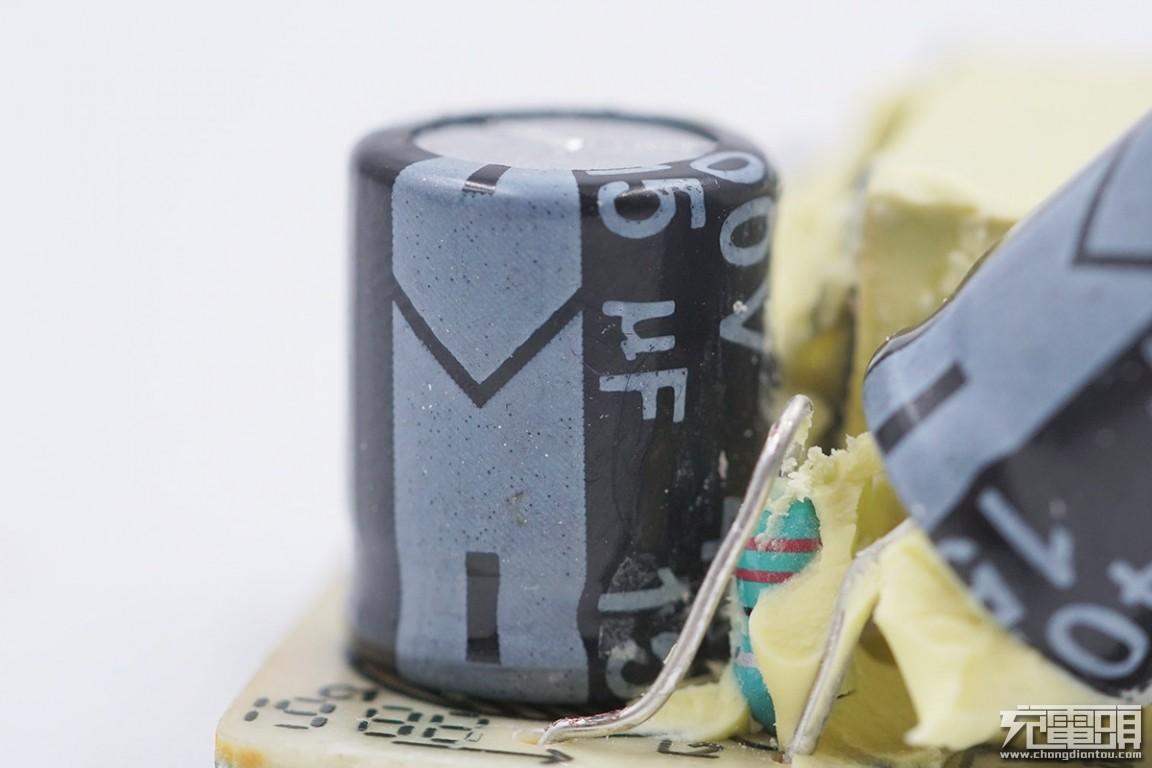

两个400V 15μF铝电解电容并联，总容量30μF，旁边是输出抗干扰的Y电容。

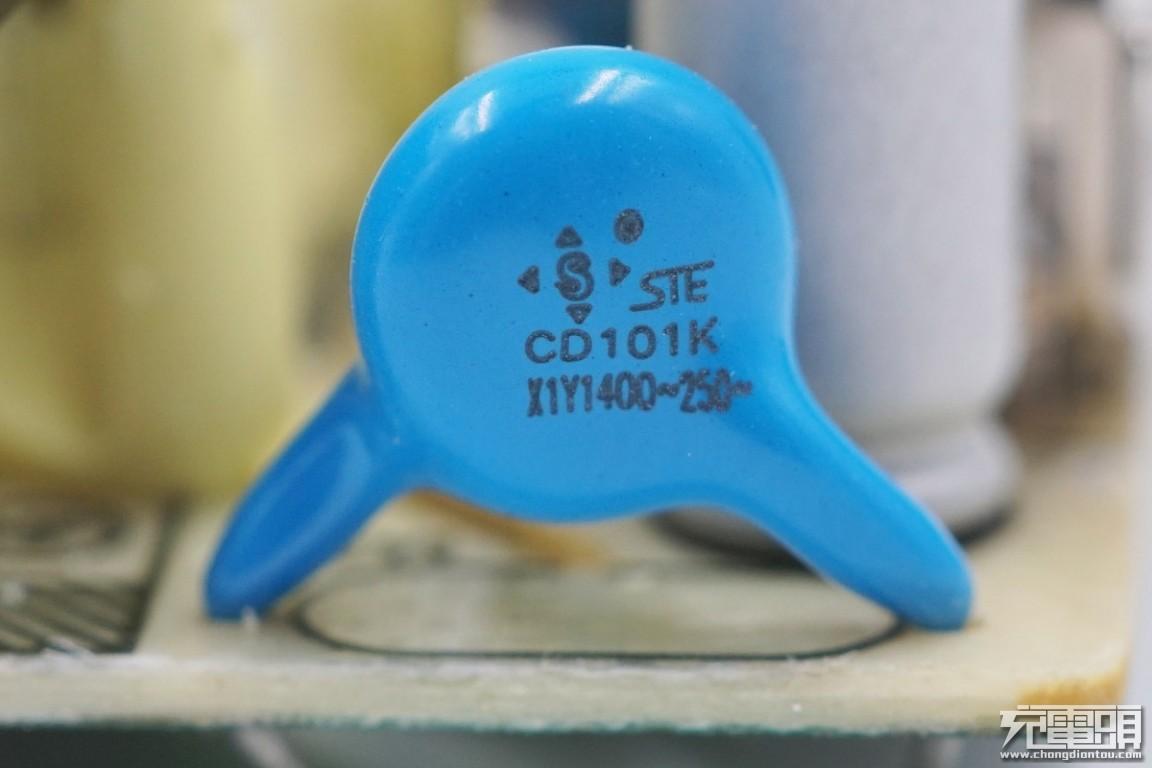

Y电容来自STE松田电子。

两颗电容之间还有一颗色环电感。

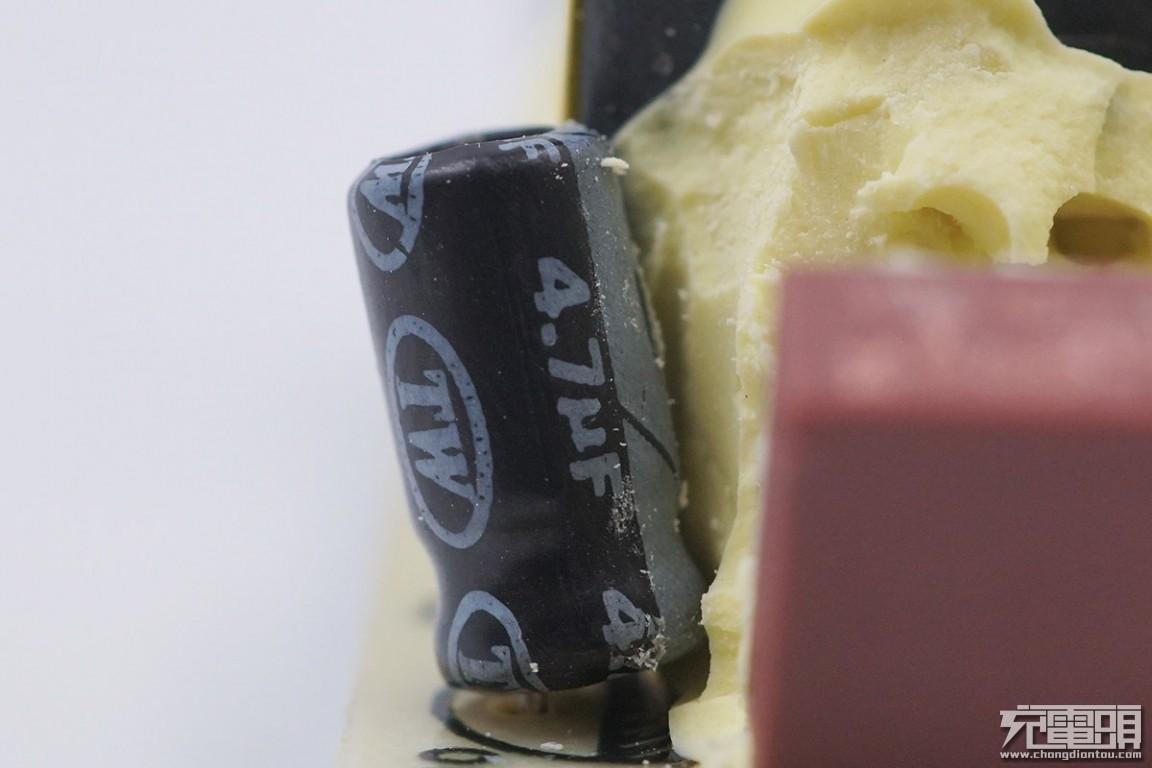

PWM芯片供电电容，容量4.7μF。

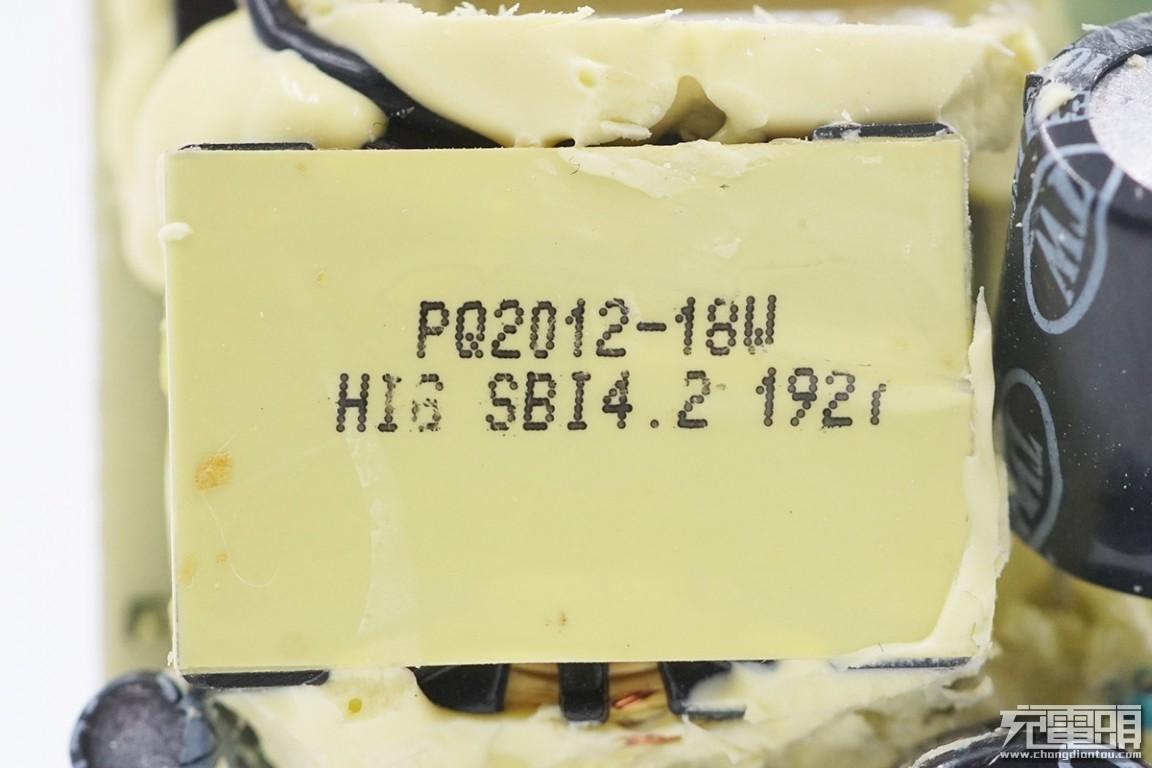

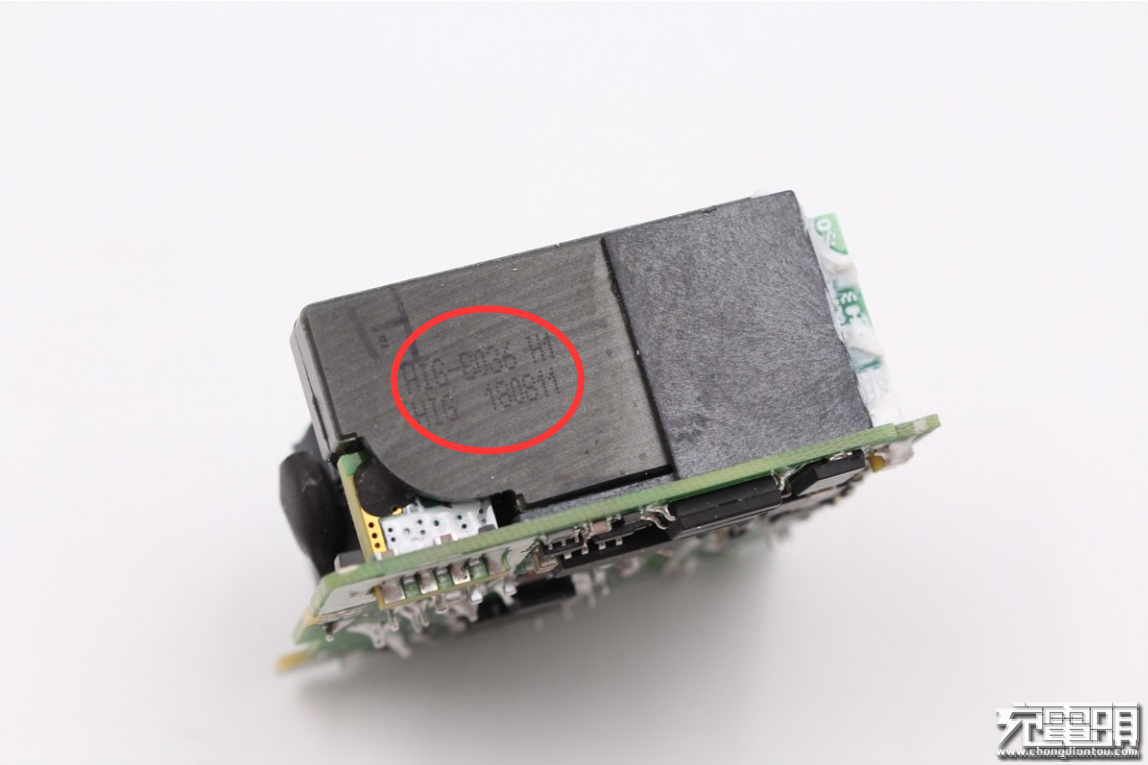

变压器使用马拉胶带包裹，并有喷码信息，“HIG”表示该变压器由著名厂商嘉龙海杰出品。

充电头网了解到，大名鼎鼎的华为P30 PRO搭配的40W超级快充充电器里面的平面变压器便出自于HIG。

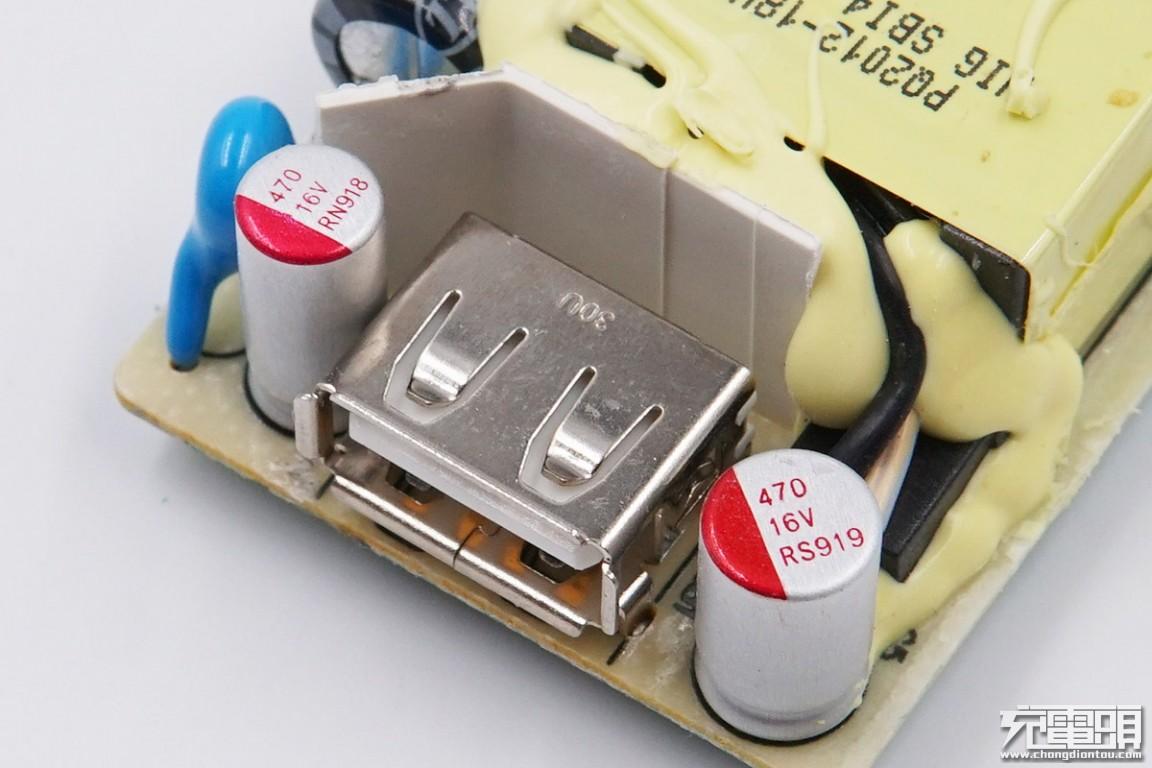

次级侧USB-A母座左右各有一颗固态电容，规格为均为16V 470μF。

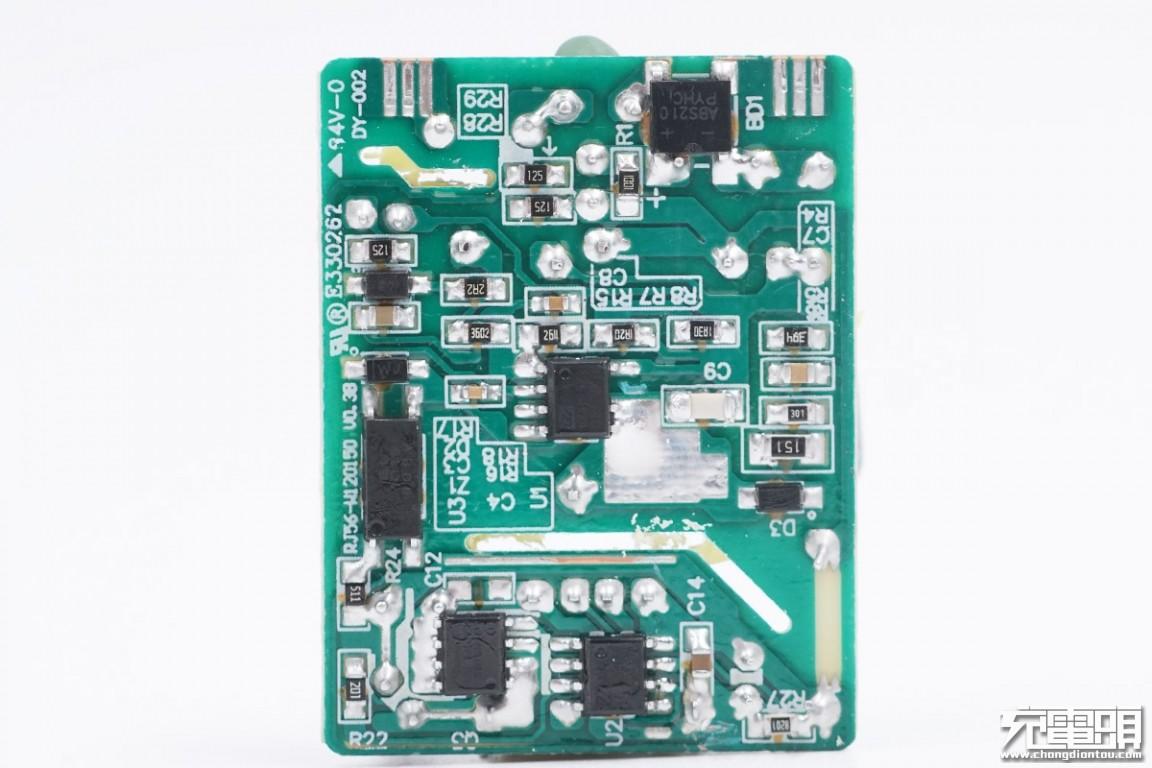

PCB板背面为整个充电器的控制电路部分，均为贴片元件，围绕初次级主芯片器件很少，在如此瘦小的PCB上看起来非常非常的简洁。初级PWM芯片MX6580已经将高压功率MOS集成在一个SOP-7的封装内。以前也已对美思迪赛这颗产品做个介绍，这么简洁的外围器件，得益于美思迪赛特有的初次级数字反馈控制模式（Smart-feedback技术），省去了传统模拟电源复杂的RC环路补偿网络，可以无需次级电流Sense电阻达到不同电压条件的恒流输出。

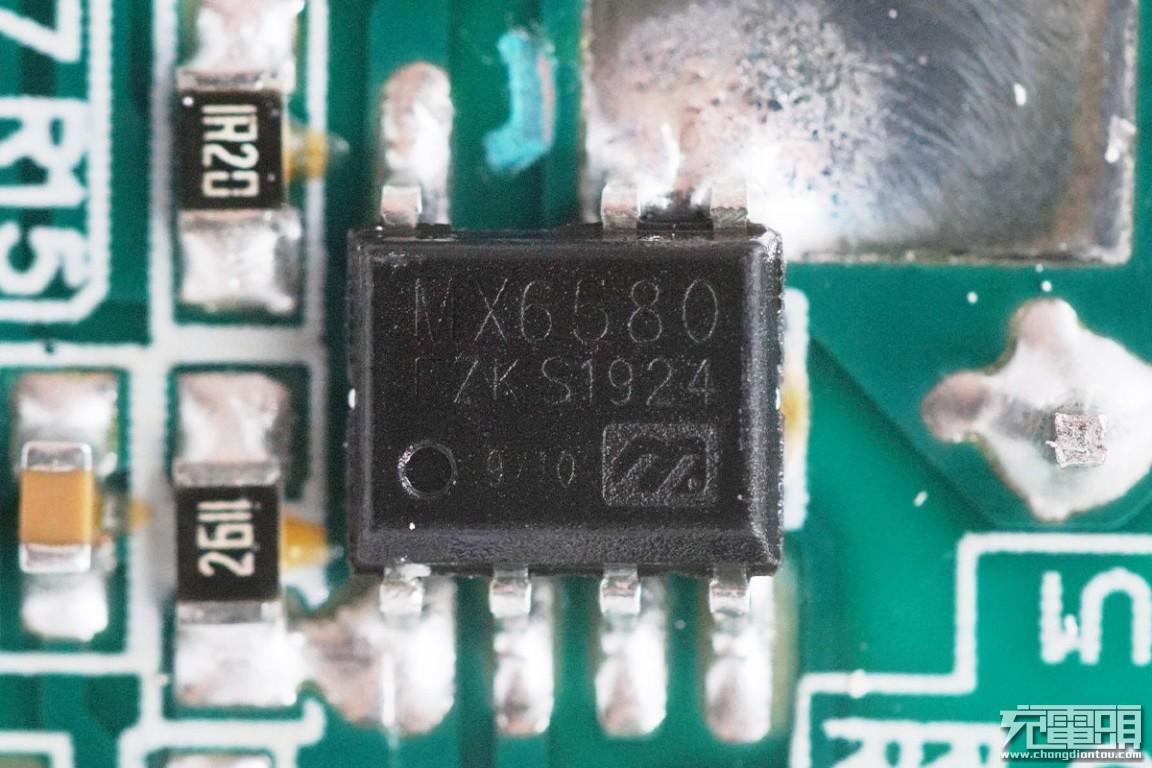

初级PWM功率控制芯片，型号MX6580。将700V 高压功率MOSFET内置于一个SOP-7的封装内。搭载该公司特有的Smart-Feedback技术，这也是目前国内唯一一家量产的数字技术的电源功率控制芯片。

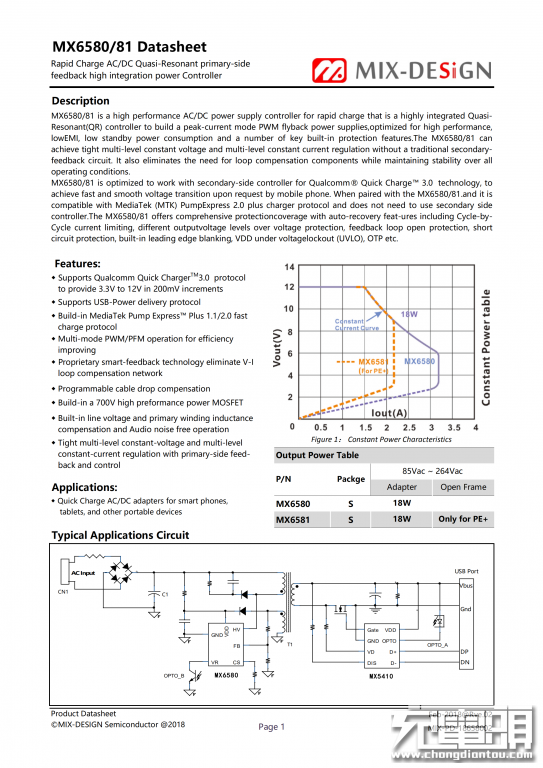

美思迪赛MX6580规格资料。

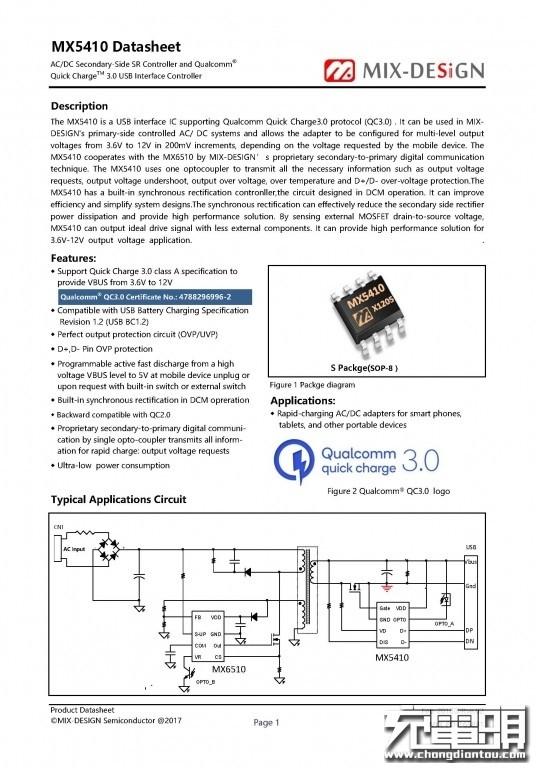

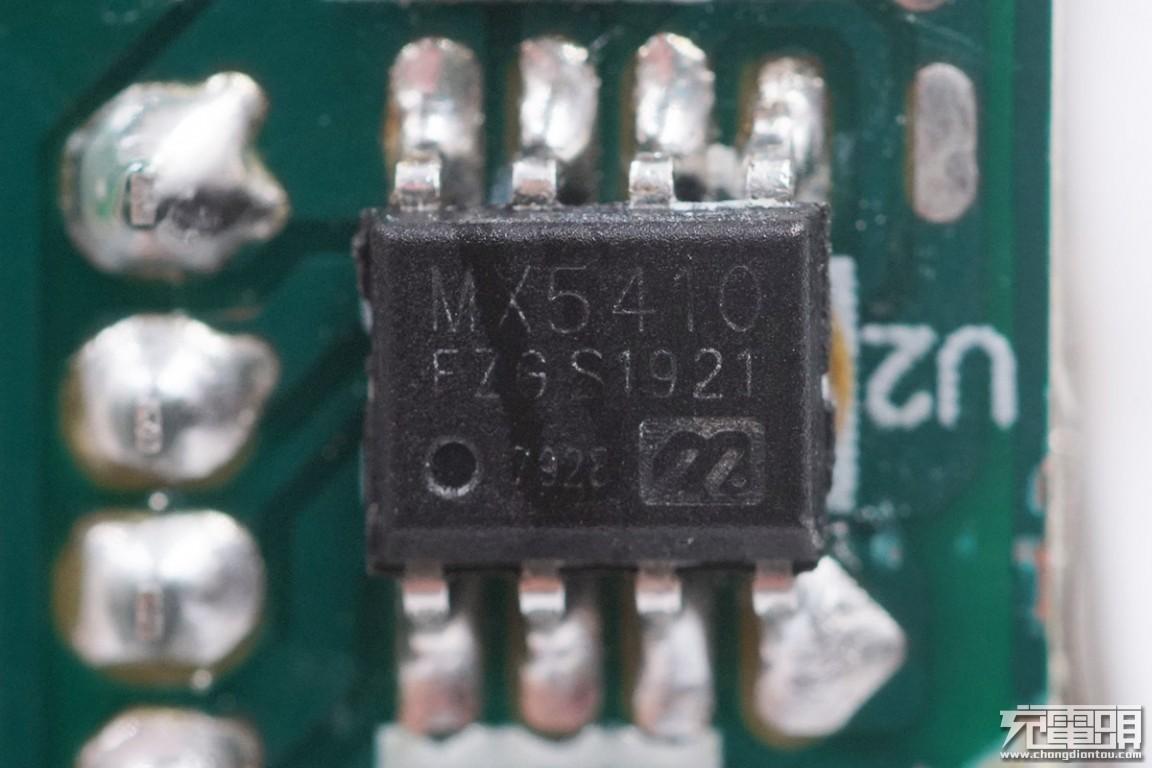

次级侧MIX-DESiGN美思迪赛MX5410芯片实现协议识别和同步整流控制，外围一致的精简，MX5410由一颗SOP-8封装，同时完成同步在整流以及快充协议控制，集成度非常的高。

MX5410目前支持QC3.0 A类规格，支持BC1.2，向下兼容QC2.0，满足目前QC3.0充电器需求；将同步整流控制器内置，无需另外的同步整流IC，电路非常简洁；专利的Smart-Feedback（智能反馈）技术，与该公司原边控制器MX6580搭配工作，无需复杂环路RC补偿的器件，无需恒流需要的电流金属膜检测电路，节省更多PCB空间和BOM成本；同时拥有完善的保护控制电路，D+,D-过压保护，输出OVP、UVP、OCP、OTP等；产品内置可变编程的快速放电功能，当设备从充电器拔出或者意外情况，自动将输出快速降为5V以确保安全。

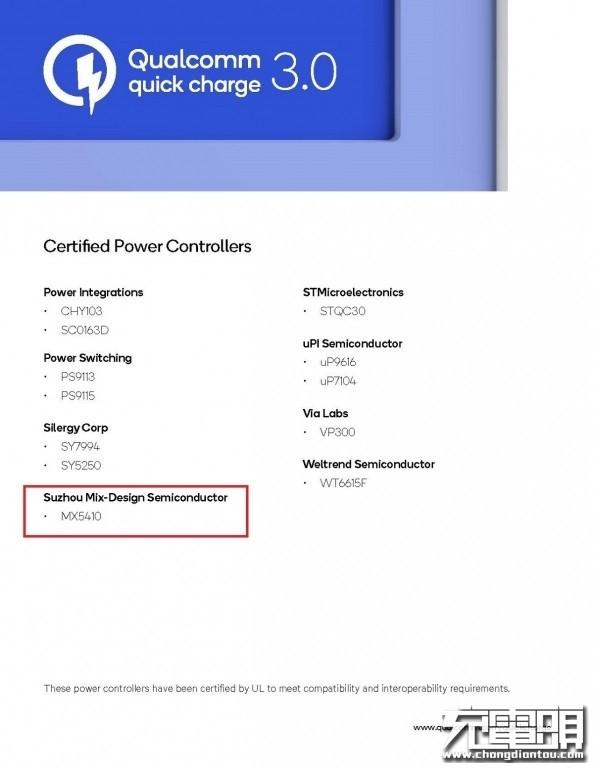

从高通网站上查询MIX-DESiGN美思迪赛MX5410已获得QC3.0认证。

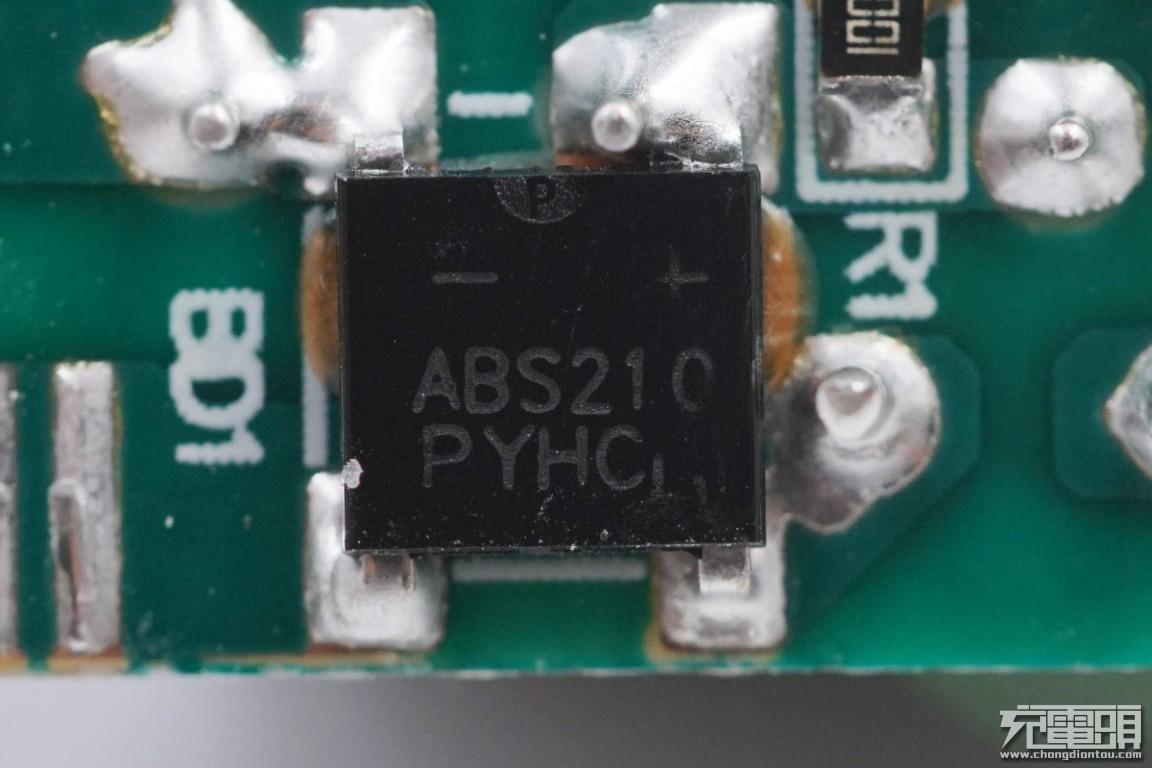

输入端ABS210整流桥。

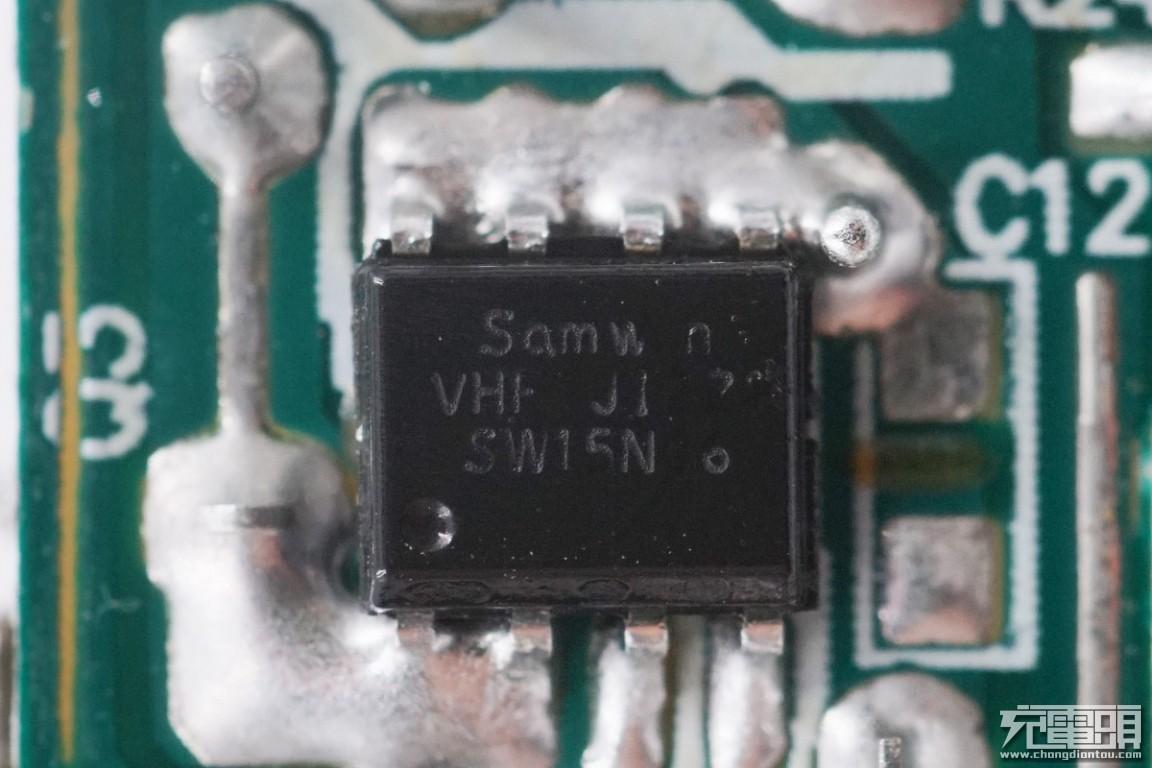

次级同步整流MOS管来自Samwin芯派科技。

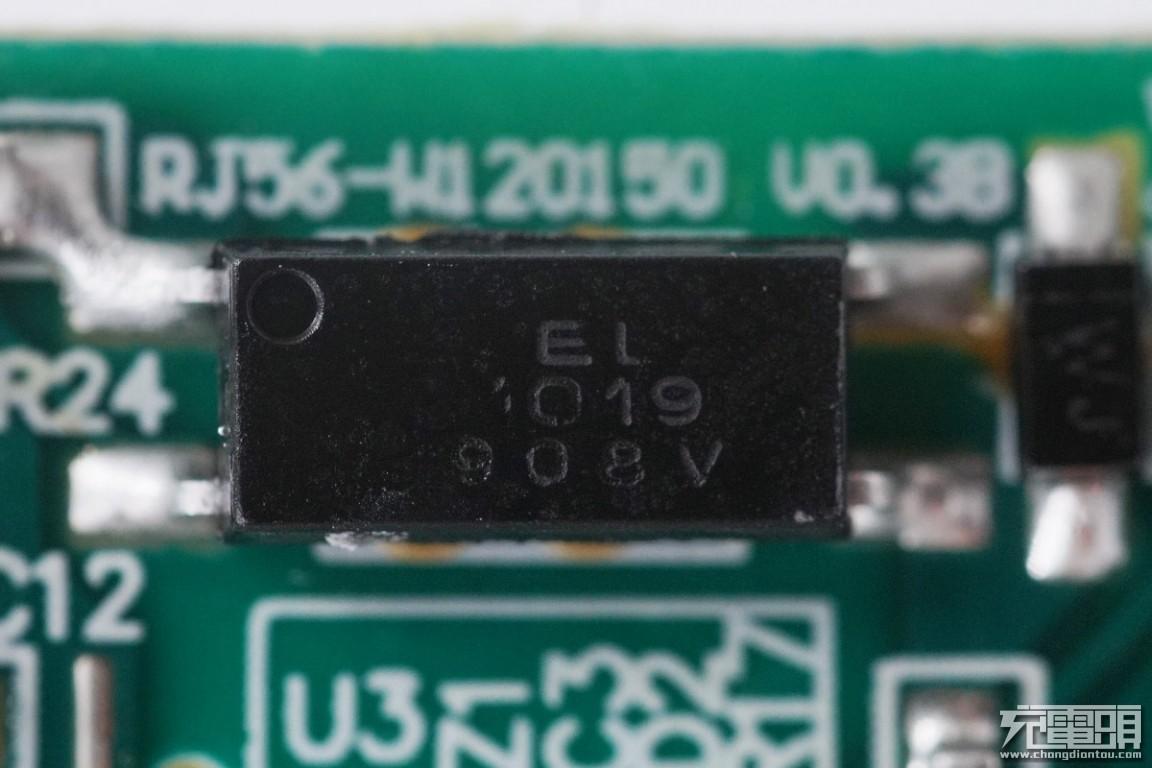

横款于初、次级之间的光耦反馈元件。

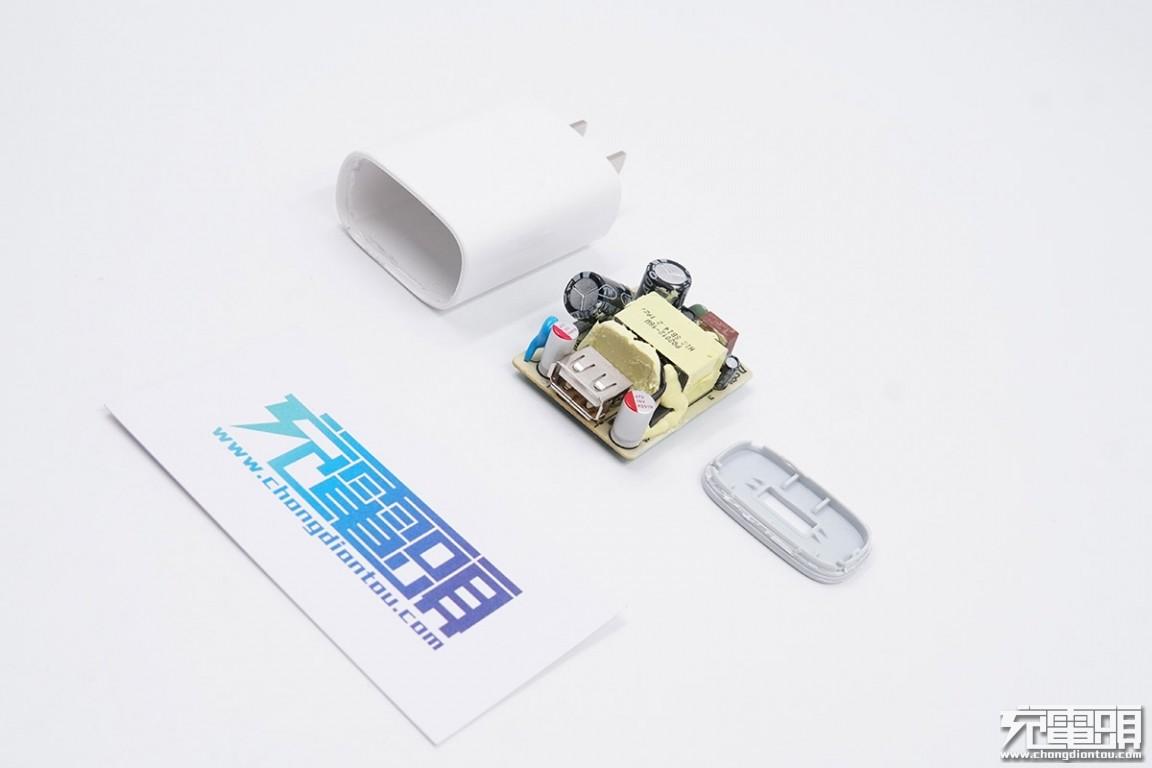

充电器全部拆解完毕。

充电头网拆解总结

作为国内首款用户能够买到的5G手机，中兴天机Axon 10 Pro 5G标配充电器自然成为了充电头网关注的焦点。虽然标配的是支持18W快充充电器，但是手机采用高通最新SMB1390高压电荷泵直冲技术，使其依然具备优秀的快充性能。同时ZTE这款给首款5G搭载的快充充电器其体积足够小巧，并且在支持QC快充协议的同时，还兼容了PE+协议，可支持魅族手机等搭载MTK主芯片的手机可快速充电。

充电头网通过拆解了解到，这款充电器内部电路设计非常简洁，初级仅用了一颗芯片、次级也仅用了一颗芯片和一颗同步整流MOS。初级主控芯片MX6580内置MOS，集成度非常高，次级侧MX5410内置协议和同步整流控制器，只需外挂一颗同步整流MOS即可，同样拥有非常高的集成度；并且MX5410已经获得高通QC3.0认证，产品性能有保证，同时也有助于帮助客户生产符合高通规范的充电器。

同时，我们也发现美思迪赛半导体的这套解决方案非常的有技术特点，采用创新的数字控制技术，简洁的外围，同时提供初级+同步的+协议的系统解决方案，性能优异。美思迪赛半导体是目前国内唯一一家能提供AC-DC快充高性能整体解决方案并成功打入手机品牌厂商的公司，在目前中美贸易战的背景下，国内各品牌国产化进程不断加快，相信美思迪赛半导体及其国内其他优秀的半导体公司未来将成为更多品牌国产芯片替代的首选。
