SGM3207芯片：负电压电路方案

在开发项目的过程中，负电压的电源电路，工程师该如何去设计呢？

常用的电源芯片78M05，1117-3.3，HT7133，都是一些输出正电压的解决方案。如果工程师想要在电路中，得到一个负电压，该怎么办呢？

比如运算放大器，它的工作电源就需要一个正电压和一个负电压。

怎么得到一个负电压呢？

SGM3207芯片，它就是一款可以支持输出负电压的芯片。我们来看一下它的应用电路

SGM3207芯片应用电路

在这个电路中，芯片的Pin2引脚是电压输入引脚，直接连接到5V电压。

在Pin3引脚与Pin5引脚之间，连接一个10uF/25V的钽电容。

芯片的Pin1引脚，是负电压的输出引脚，比如-5V。

电路中的其他4个电容，主要都是为了滤波，使输入输出的电压更稳定一点。这样。工程师就得到了一个-5V的负电压输出电路了。

除了-5V，其他的负电压值，这个电路能不能实现呢？

首先，SGM3207芯片，它的输入电压范围是1.4V ~ 5.5V。

其次，它的输出电压幅值是等于输入的电压幅值，换句话说，输入芯片Pin2脚的电压是多少，芯片Pin1脚输出的电压就是多少，它俩在数值上是相等的，只是符号是相反的，一个正电压，一个负电压。

Vout = -Vin

因为输入的电压范围是1.4V ~ 5.5V，所以输出的负电压范围，也是在1.4V ~ 5.5V之间。

如果工程师，想要得到-3.3V和-1.8V的电压，都可以使用SGM3207芯片来实现。

SGM3207芯片，相比较其他功能类似的芯片，它的一个优势是外围电路只需要几个电容就可以，不需要复杂的肖特基二极管和功率电感。

不足之处是，它输出的电流能力较弱，只有60mA。对于给运算放大器供电，这个电流是没有问题的。但若想驱动其他大一点的负载，恐怕SGM3207芯片就不能胜任了。

另外，芯片本身的静态电流，也只有70uA。

请持续关注芯片哥，后面会定期更新有关于电子元器件和芯片，包括一些电子产品项目开发案例的相关内容。

XC6351芯片：输出负电压的电路方案

运算放大器，它的一个应用是可以将微小的信号进行比例放大。只是在使用运算放大器的时候，它的工作电源一般有两种

一种是常规的单直流电压供电，比如+5V和+12V。

另一种是对称的两个电源供电，比如一个电源是+5V，一个电源是-5V；或者一个电源是+12V，一个电源是-12V。

这两种电源，工程师如何选择呢？是选择第一种单电源供电，还是选择双电源供电呢？

如果是选择单电源供电，基本就是相当于确定了运算放大器的输出电压只能为正电压，是不能输出负电压的；

如果想要获得运算放大器输出的负电压，就需要用双电源给它供电了。特别是在负相比例放大电路中，因为输入电压和输出电压是负比例关系，也就是一个是正电压，一个是负电压，类似于这样的功能电路，运放就得需要对称的两个电源供电了。

问题是，负电压的电源到哪里去弄来呢？

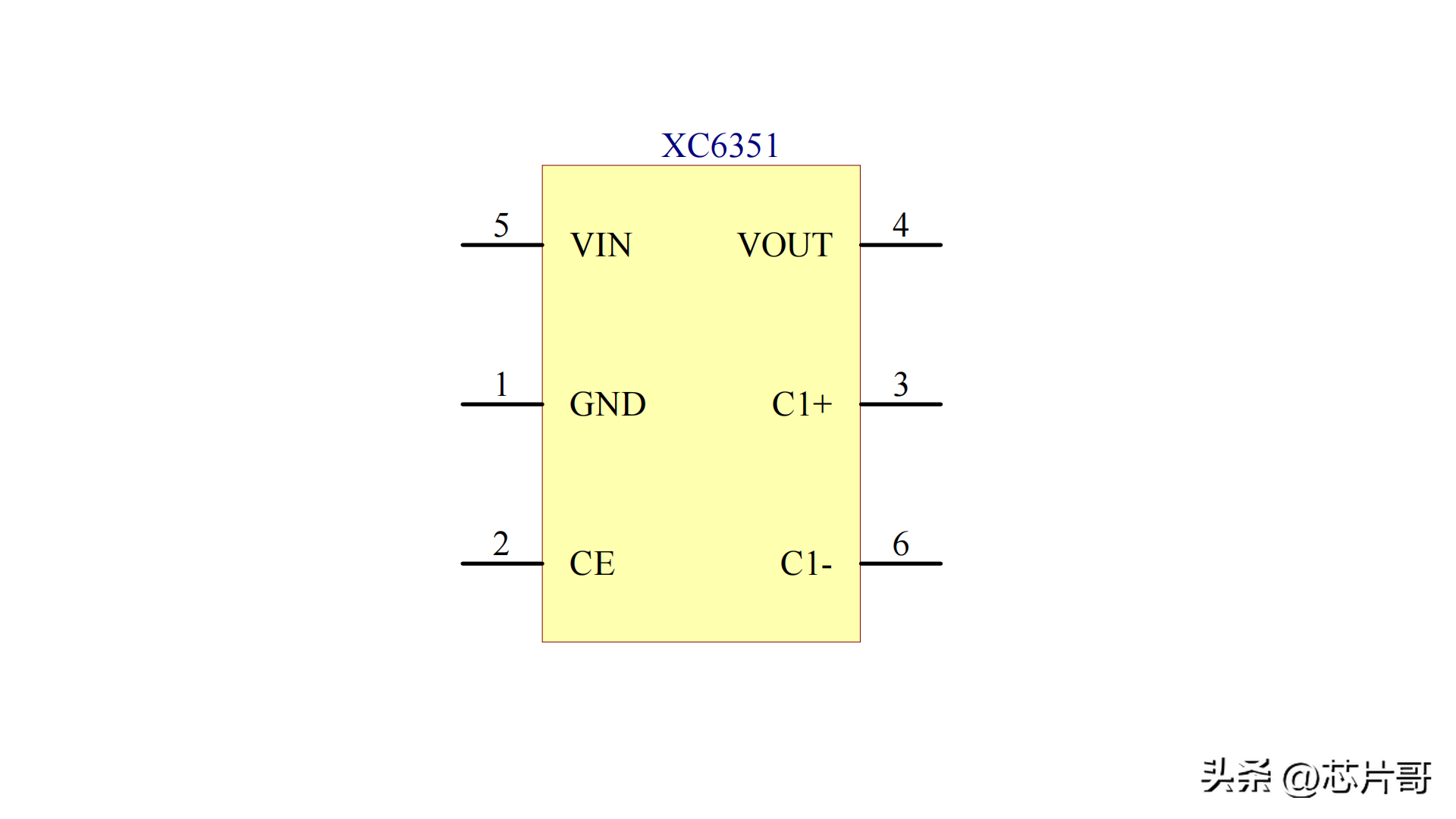

XC6351芯片

XC6351芯片，是一个反向输出电压的电源芯片，输入的电压是多少，经过它转换后，就输出同样大小的一个负电压。

XC6351芯片应用电路

比如在这个电路中，VIN引脚是芯片的电源输入引脚，一般输入的正电压；VOUT引脚就是芯片的电源输出引脚，输出的电压是和输入的电压成反向关系的。

CE引脚是芯片的使能引脚，低电平有效，一般直接接到一个下拉电阻就OK。

举例说明一下

VIN引脚接到+5V电源上，经过这个电路转换后，VOUT引脚输出的电压就是-5V；

VIN引脚接到+3.3V电源上，经过这个电路转换后，VOUT引脚输出的电压就是-3.3V；

按照这个原理，可能有工程师会说，如果想要获得-12V的电压，那岂不是只需要在VIN引脚接上+12V电源就可以了。

是这样的吗？芯片哥可没有举这个例子哦，切勿想当然，哈哈哈哈哈~

想要输出-12V电压，XC6351芯片是满足不了的，这是因为XC6351芯片，它的VIN引脚最大的输入电压也仅仅为+6V，如果输入+12V，显然是超过了+6V的，是不可以的。

在输出负电压的同时，XC6351芯片还能输出50mA的电流，这对于向运算放大器供电，是远远足够的。

不同之处

能输出负电压的芯片，肯定不仅仅只有XC6351芯片能够做到，其他的芯片也是可以，但这个芯片与其他的芯片有什么不同之处呢？

XC6351芯片---特瑞士Torex

首先，XC6351芯片，严格意义上讲，它是不能称之为负电压芯片的，因为它是一个反向器。只是输入的电压如果为正电压，输出的电压就为负电压了。

其次，正因为它是一个反向器，它相比较其他负电压芯片，就能输出一个更大的电流，比如50mA。

再次，就输入输出关系而言，输出的电压在数值上是等于输入的电压，只是多了一个负号而已，它的输出电压不是固定的，是可以随意调节的；而其他的负电压芯片，就很难做到这一点了，最多也就是输出一个-3.3V或者一个-5.0V，但却不能输出一个-1.8V和-1.2V等等。

请持续关注【芯片哥 】，后面会定期更新有关于电子元器件和芯片，包括一些电子产品项目开发案例的相关内容。
