苹果都在用的PI电源芯片，你还不来看看

前言

Power Integrations, Inc.是一家专注于高压电源管理及控制领域的高性能电子元器件及电源方案的供应商，简称PI，总部位于美国硅谷。PI所推出的集成电路和二极管为包括移动设备、家电、智能电表、LED灯以及工业应用的众多电子产品设计出小巧紧凑的高能效AC-DC电源。PI的SCALE门极驱动器可提高大功率应用的效率、可靠性和成本效益，其应用领域包括工业电机、太阳能和风能系统、电动汽车和高压直流输电等。自1998年问世以来，Power Integrations的EcoSmart节能技术已节省了数十亿美元的能耗，避免了数以百万吨的碳排放。

充电头网最近在整理关于PI的历年拆解案例时，发现PI旗下产品获苹果、华硕、思科、三星、OPPO等国内外知名大厂采用，实际应用案例超百款，下文小编将为您详细介绍。

主控芯片

PI SC1263K6

PI电源主控芯片SC1263K6，其内置了控制器、开关管、次级同步整流控制器，集成度高，是苹果向PI定制的型号。

相关阅读：

1、拆解报告：苹果18W USB PD充电器

2、拆解报告：苹果原装18W PD快充充电器（伟创力版）

3、拆解报告：iPhone 11 Pro原装充电器A1696（港版）

4、iPhone 11 Pro原装18W充电器（韩版）深度拆解

PI SC1224K

PI电源主控芯片SC1224K芯片内部集成初级控制器，初级开关管，反馈和同步整流控制器，集成度很高。

相关阅读：

1、ASUS华硕18W USB PD3.0充电器拆解

2、拆解报告：思科18W RJ45转USB-C电源适配器

PI INN2215K

PI INN2215K是离线CV/CC反激开关集成电路，这款芯片为InnoSwitch-CP系列，集成了650V MOSFET，Sync-Rect反馈和用于USB-PD和QC 3.0的恒功率分布图，大大简化了低压大电流电源特别是小尺寸和高效率电源的开发和制造。

相关阅读：

1、充电一个就够：紫米APB01双模智能充电器、充电宝拆解

2、拆解报告：QwTech 18W QC4+充电器

3、拆解报告：ZMI紫米六位延长线插座CX05

4、拆解报告：小米18W快充充电器MDY-08-ES（辰阳版）

5、拆解报告：BLACK SHARK黑鲨18W快充充电器

PI SC1548C

PI SC1548C开关电源主控芯片，内置反激式控制器、初级开关管，以及次级侧同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦及同步整流控制器，内建多重完善的保护功能。

相关阅读：

1、拆解报告：紫米18W QC3.0快充充电器（HA612）

2、拆解报告：绿联MFi认证18W USB PD快充充电器

3、拆解报告：aigo爱国者5000mAh二合一移动电源

4、拆解报告：MI小米18W QC3.0快充充电器MDY-10-ED

5、坤兴推出18W迷你PD快充充电器：仅苹果5W大小

6、贝尔金入局氮化镓快充：首款68W双C口GaN充电器拆解

7、拆解报告：小小黑科技20W USB PD快充充电器

8、拆解报告：图拉斯迷你20W PD快充充电器

9、拆解报告：公牛20W 2A1C快充迷你差旅插座

10、拆解报告：BULL公牛20W 2A1C魔方插座GNV-UU2203H

11、延续爆款设计，内置9个接口，小米20W快充插线板拆解

12、拆解报告：华硕48W 3A1C快充旅行充电器

13、拆解报告：AmazonBasics 68W双C口氮化镓充电器

14、拆解报告：松下20W USB-C快充魔方插座

15、拆解报告：公牛20W 2A1C快充转换器

16、拆解报告：BULL公牛20W 2A1C快充插座

17、拆解报告：贝尔金美版50W双USB-C氮化镓插座

PI SC1702C

PISC1702C是一颗PWM主控芯片，芯片内部集成控制器，开关管和同步整流控制器，外围精简，可靠性强。

相关阅读：

1、拆解报告：JIWU苏宁极物18W USB PD快充充电器

PI SC1711C

SC1711C开关电源主控芯片为PI定制料号，属于InnoSwitch3-Pro系列，内置PWM主控、高压MOS以及同步整流控制器，集成度非常高。

相关阅读：

1、拆解报告：摩托罗拉30W快充充电器（英规）

2、拆解报告：mophie 45W双C口快充充电器

3、拆解报告：联想30W PD快充充电器

4、拆解报告：邦克仕45W双USB-C口快充充电器

PI SC1716

PI SC1716主控芯片内置PWM控制器、高压MOS管、同步整流控制器以及隔离反馈，集成度高，无需光耦反馈，相比传统方案具有更高的集成度，简化设计与生产。

相关阅读：

1、拆解报告：OPPO Find N手机原装33W闪充充电器

PI SC1738C

PI SC1738C主控芯片为定制型号，可以理解为大功率版本的InnoSwitch3-Pro电源芯片，是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，适合应用于高效率USB PD 3.0 + PPS/QC适配器。

相关阅读：

1、拆解报告：OPPO 50W SUPER VOOC超级闪充充电器

2、拆解报告：RAVPOWER 1A1C 30W快充充电器

3、拆解报告：OPPO Reno4原装65W闪充充电器

4、拆解报告：航嘉55W USB PD快充充电器

5、绿联100W四口桌面充拆解，内置新型碳化硅二极管，三路独立输出

6、拆解报告：OPPO Find X5 Pro原装80W闪充充电器

7、拆解报告：图拉斯50W双USB-C小冰块充电器

8、拆解报告：魅族20 Pro原装80W快充充电器

PI SC1920C

PI SC1920C开关电源主控芯片为三星向PI定制的型号，属于InnoSwitch3-Pro家族。该芯片内置初级PWM控制器、初级开关管、次级同步整流控制器等。无需外置光耦反馈，集成度高。

相关阅读：

1、拆解报告：三星65W 2C1A快充充电器

PI SC1922C

SC1922C电源主控芯片来自PI，是三星的定制型号，芯片内置开关管和初级PWM控制器，同步整流控制器，以及反馈控制等功能。

相关阅读：

1、拆解报告：三星美版65W PD快充充电器

2、三星最新65W PD快充拆解

3、拆解报告：三星美版65W PD快充充电器

PI SC1923C

PI充电器主控芯片SC1923C是一颗定制芯片。该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。

相关阅读：

1、拆解报告：OPPO原装65W氮化镓快充充电器VCA7GACH

2、拆解报告：realme真我65W氮化镓快充充电器VCA7GACH

PI SC1933C

PI开关电源主控芯片SC1933C芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品，支持宽输入范围下65W输出。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。

PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率，并轻松与外接快充协议接口IC协同工作，因此适用于高效率反激式设计，内置同步整流控制器和反馈，更加节省外部元件。

相关阅读：

1、拆解报告：ANKER 60W氮化镓双USB-C口充电器（A2029）

2、拆解报告：ANKER安克60W 1A1C氮化镓充电器

3、拆解报告：倍思45W 1A1C氮化镓充电器

4、首款45W双USB-C口氮化镓充电器拆解

5、拆解报告：belkin 30W USB PD快充氮化镓充电器

6、拆解报告：创富源65W 2C1A氮化镓快充充电器

7、京东入局氮化镓市场，旗下首款65W双口PD快充深度拆解！

8、拆解报告：llano绿巨能65W氮化镓USB PD快充充电器

9、拆解报告：良值40W氮化镓USB PD快充充电器

10、拆解报告：网易智造61W USB PD快充氮化镓充电器

11、网易入局氮化镓市场，首款65Ｗ双口快充拆解

12、拆解报告：纽麦斯65W 2C1A氮化镓快充充电器

13、拆解报告：omthing万魔65W 2C1A氮化镓快充充电器

14、拆解报告：倍思10000mAh 1A1C二合一氮化镓充电器

15、拆解报告：绿联65W 3C1A氮化镓快充充电器

16、拆解一款售价69元65W 1A1C氮化镓充电器

17、拆解报告：SATECHI 100W 2C1A氮化镓快充充电器

18、拆解报告：Mcdodo麦多多47W 1A1C迷你氮化镓充电器

19、拆解报告：倍思新款65W GaN2 Pro氮化镓快充充电器

20、拆解报告：宜丽客45W氮化镓快充充电器

22、拆解报告：摩米士15000mAh 65W二合一移动电源

23、拆解报告：贝尔金美版50W双USB-C氮化镓插座

PI SC1936C

SC1936C是PI发布的内置氮化镓功率器件的PowiGaN主控芯片，宽电压范围下，适配器壳体中最大75W连续功率，内部集成初次级控制器，反馈和次级同步整流控制器。

相关阅读：

1、拆解报告：纽麦斯65W 2C1A氮化镓快充充电器

2、拆解报告：biaze毕亚兹2C1A 65W氮化镓充电器

3、拆解报告：麦多多2C1A 65W氮化镓充电器

4、拆解报告：SATECHI 100W 2C1A氮化镓快充充电器

5、拆解报告：绿联65W 4C口氮化镓快充充电器

6、拆解报告：Gosund 65W 2C1A Wi-Fi智能排插CP5Pro

PI SC1998C

PI SC1998C为InnoSwitch3-Pro系列，是一款定制型号，内置PWM控制器、氮化镓开关管以及同步整流控制器及次级控制器，集成度非常高。芯片采用PI独家的PowiGaN技术，支持同步整流输出控制，支持I2C接口数控，内置协议芯片供电，外围器件精简。

相关阅读：

1、小米67W小布丁氮化镓快充拆解，刷新功率密度新高度

PI ZN1431C

PI主控芯片ZN1431C为苹果定制型号。芯片内部集成初级控制器，高压开关管，同步整流控制器和反馈功能，集成度高，外围器件精简，简化快充电源电路设计。

相关阅读：

1、拆解报告：苹果原装35W双C口快充充电器

PI INN3265C

PI INN3265C为InnoSwitch3-CP家族芯片，这款芯片内置初级开关，同步整流控制和反馈电路等。宽电压范围条件下，密闭外壳可以输出22W功率，有一定的余量。

相关阅读：

1、拆解报告：ANKER安克18W USB PD充电器

2、拆解报告：ANKER安克65W氮化镓4口桌面PD快充充电器

3、拆解报告：ANKER安克60W 1A1C氮化镓充电器

4、拆解报告：ANKER安克1A1C 38W双口快充充电器A2630

5、拆解报告：ANKER PowerCore III Fusin 5K二合一充电器

6、拆解报告：Anker安克 Nano 20W PD充电器

7、拆解报告：安克PowerPort PD+ 2 35W快充充电器

8、拆解报告：Aohi 120W 2A2C四口氮化镓桌面充

9、拆解报告：mophie 120W 3C1A四口氮化镓桌面充电器

10、拆解报告：旭联120W 2A2C氮化镓桌面充电器

PI INN3266C

PI INN3266C其内置了控制器，开关管，次级同步整流控制器，集成度高。其属于InnoSwitch3-CP家族，将初级和次级控制器以及磁感双向通信技术反馈整合到一个IC中，极大地简化了反激式电源转换器的设计和制造，特别是那些要求高效率和/或紧凑尺寸的电源转换器，并且提高了系统可靠性和稳定性。

相关阅读：

1、拆解报告：MOTO摩托27W QC4+充电器

2、拆解报告：HuntKey航嘉27W QC4+快充充电器

3、拆解报告：小米9手机27W原装充电器MDY-10-EH

4、拆解报告：图拉斯30W 1A1C USB PD快充充电器

5、拆解报告：联想27W USB PD快充充电器

6、拆解报告：图拉斯24W 1A1C快充充电器

7、拆解报告：安克Nano 20W PD快充充电器美规

8、为iPhone13设计，苹果原装同芯，升级AI控温系统，Anker安克20W安芯充拆解

9、拆解报告：联想27W PD快充充电器

10、拆解报告：努比亚大白20W快速充电器

PI INN3267C

PI INN3267C主控芯片为InnoSwitch3-CP系列，是一颗内部集成高压开关，同步整流、FluxLink反馈和恒功率特性的离线反激式恒压/恒流准谐振开关电源IC，INN3267C支持宽电压输入范围下，密闭适配器环境内40W输出。

相关阅读：

1、拆解报告：魅族18原装40W快充充电器

2、拆解报告：华硕48W 3A1C快充旅行充电器

3、拆解报告：绿联30W智充魔盒Life（2A1C）USB插座

4、拆解报告：绿联30W 2A1C智充数码排插

5、拆解报告：小米35W 1A1C UFCS融合快充充电器

PI INN3268C

PI INN3268C开关电源主控芯片集成了650V/725V初级开关MOS、同步整流、FluxLink反馈和恒功率特性的离线反激式恒压/恒流准谐振开关电源IC，最高支持65W输出功率。

相关阅读：

1、拆解报告：XinSPower新斯宝45W USB PD充电器

2、全球最小18W USB PD快充充电器拆解

3、拆解报告：SONY索尼39W USB PD快充充电器1A1C

4、拆解报告：得力2A1C 45W PD快充延长线插座

5、绿联100W四口桌面充拆解，内置新型碳化硅二极管，三路独立输出

6、拆解报告：台达Innergie 30W双USB-C口充电器

PI INN3278

PI INN3278是一颗内部集成初级开关，同步整流控制器，反馈和恒功率特性的准谐振反激电源IC。其内部集成750V PowiGaN开关管，支持在密闭环境宽电压范围内输出55W功率。小米33W充电器降额使用，可降低发热。

相关阅读：

1、拆解报告：小米GaN充电器Type-C 33W

2、拆解报告：ZMI紫米33W PD快充氮化镓充电器HA715

PI INN3279C

PI INN3279C内置750V PowiGaN™技术，适配器密闭环境中宽电压输入可输出65W，这里降额使用是为了降低发热。PI全集成IC内部集成准谐振反激控制器和集成的主开关管，同步整流控制器和内置反馈，以及恒功率输出。

相关阅读：

1、业界首款20W氮化镓PD快充充电器拆解

PI INN3365C

PI INN3365C为InnoSwitch3-Pro系列芯片，内置I2C数字接口，支持适配器中22W宽电压应用，两颗主控芯片配合一大一小变压器组成两路独立的开关电源。

相关阅读：

1、拆解报告：机乐堂35W双C口充电器

2、拆解报告：绿联65W 2C1A氮化镓充电器

PI INN3366C

PI INN3366C为InnoSwitch3-Pro系列芯片，是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，内置I2C数字接口，适合应用于高效率USB PD 3.0 + PPS/QC适配器。

相关阅读：

1、赛尔康推出自有品牌赛小虎，旗下35W双USB-C口快充拆解

2、拆解报告：MOKiN迷你20W PD快充充电器

3、拆解报告：古石65W 2C1A快充充电器

4、拆解报告：公牛140W 3C1A氮化镓快充插座

PI INN3367C

PI INN3367C为InnoSwitch3-Pro系列芯片，这是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，内置I2C数字接口，适合应用于高效率USB PD 3.0 + PPS/QC适配器，支持宽电压40W适配器应用。

相关阅读：

1、拆解报告：Aohi MAGCUBE 40W双C口充电器

2、拆解报告：MOKiN 40W双USB-C快充充电器

3、拆解报告：UIBI柚比67W 1A1C氮化镓充电器

4、拆解报告：大麦65W 2C1A氮化镓延长线插座

PI INN3368C

PI INN3368C是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/I2C接口/恒流离线反激式准谐振开关IC，内置650V耐压开关管，集成外部MCU供电，最大支持65W输出。

相关阅读：

1、拆解报告：RAVPOWER 90W双USB-C口PD快充充电器

2、拆解报告：一加8 Pro Warp闪充无线充原装40W充电器

3、联想手机65W快充拆解：双口、双核、双快充

4、拆解报告：HELPERS LAB 33W快充充电器

5、拆解报告：SONY索尼30W PD快充充电器

PI INN3378C

PI INN3378C属于InnoSwitch3-Pro家族，采用PowiGaN技术，内置PWM控制器、高压MOS、同步整流控制器等，集成度非常高，并且采用I2C数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出55W功率。

相关阅读：

1、拆解报告：ANKER安克30W氮化镓超能充

2、拆解报告：几硕迷你30W氮化镓充电器

3、拆解报告：麦多多GaN5 mini 65W 2C1A氮化镓充电器

4、拆解报告：绿联65W 2C1A氮化镓充电器

5、拆解报告：安克65W 2C1A二合一氮化镓超极充

6、拆解报告：图拉斯30W氮化镓小冰块充电器

7、拆解报告：麦多多40W双USB-C氮化镓充电器

8、拆解报告：努比亚65W 2C1A氘锋氮化镓充电器

9、拆解报告：Aohi MAGCUBE 140W 2C1A氮化镓充电器

10、拆解报告：橙果65W 2C1A氮化镓充电器

11、拆解报告：UIBI柚比67W 1A1C氮化镓充电器

12、拆解报告：大麦65W 2C1A氮化镓延长线插座

PI INN3379C

PI INN3379C采用PI独家的PowiGaN技术，内置PWM控制器、氮化镓功率器件、同步整流控制器等，I2C数字接口，集成度非常高，并且采用数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出65W功率，降额使用。

相关阅读：

1、拆解报告：龙冰65W USB PD氮化镓快充充电器

2、新型100W双USB-C快充拆解：首创内置两颗氮化镓，小到极致

3、双口独立输出，Aukey傲基63W氮化镓快充拆解

4、挑战45W功率密度极限，奥海迷你氮化快充拆解！

5、中国厂商刷新30Ｗ快充体积纪录，有多小呢？拆解给你看

6、拆解报告：安克45W氮化镓超能充

7、拆解报告：安克45W氮化镓超能充美规版

8、冲击功率密度极限，AOHi 100W双USB-C口氮化镓快充拆解

9、拆解报告：Aohi 120W 2A2C四口氮化镓桌面充

10、拆解报告：mophie 120W 3C1A四口氮化镓桌面充电器

11、拆解报告：旭联120W 2A2C氮化镓桌面充电器

PI INN3370C

PI INN3370C属于InnoSwitch3-Pro家族，采用PowiGaN技术，内置PWM控制器、高压MOS、同步整流控制器等，集成度非常高，并且采用数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出75W功率。

相关阅读：

1、拆解报告：绿联65W氮化镓USB PD快充充电器

2、拆解报告：HuntKey航嘉65W 1A1C氮化镓快充充电器

3、拆解报告：THUNDERDBOT雷神65W 1A1C氮化镓快充充电器

4、拆解报告： Aohi Magcube 65W PD快充氮化镓充电器

5、拆解报告：BUFFALO 45W 1A1C氮化镓快充充电器

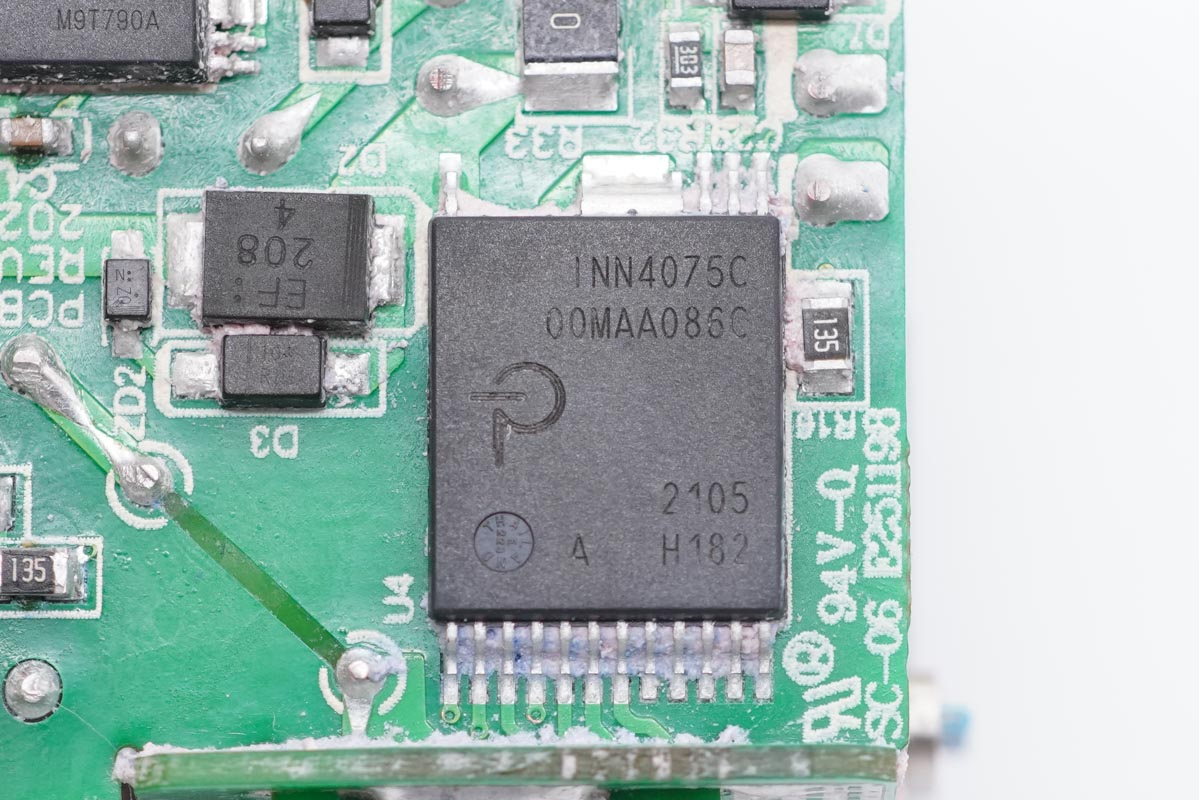

PI INN4075C

PI INN4075C是PI新一代采用了PowiGaN技术的InnoSwitch4系列芯片，应用于有源钳位反激架构，可实现主开关管的零电压开关，降低器件温升。同时优化EMI性能，非常适合小体积，高工作频率的开关电源设计。

InnoSwitch4-CZ是零电压开关的集成反激芯片，内部集成750V高压PowiGaN开关、有源钳位驱动、同步整流和FluxLink反馈，与ClampZero有源钳位芯片搭配使用，将漏感能量回收，可实现高达95%的转换效率。

相关阅读：

1、拆解报告：ANKER安克 65W氮化镓超能充

2、拆解报告：安克65W双C口氮化镓超能充

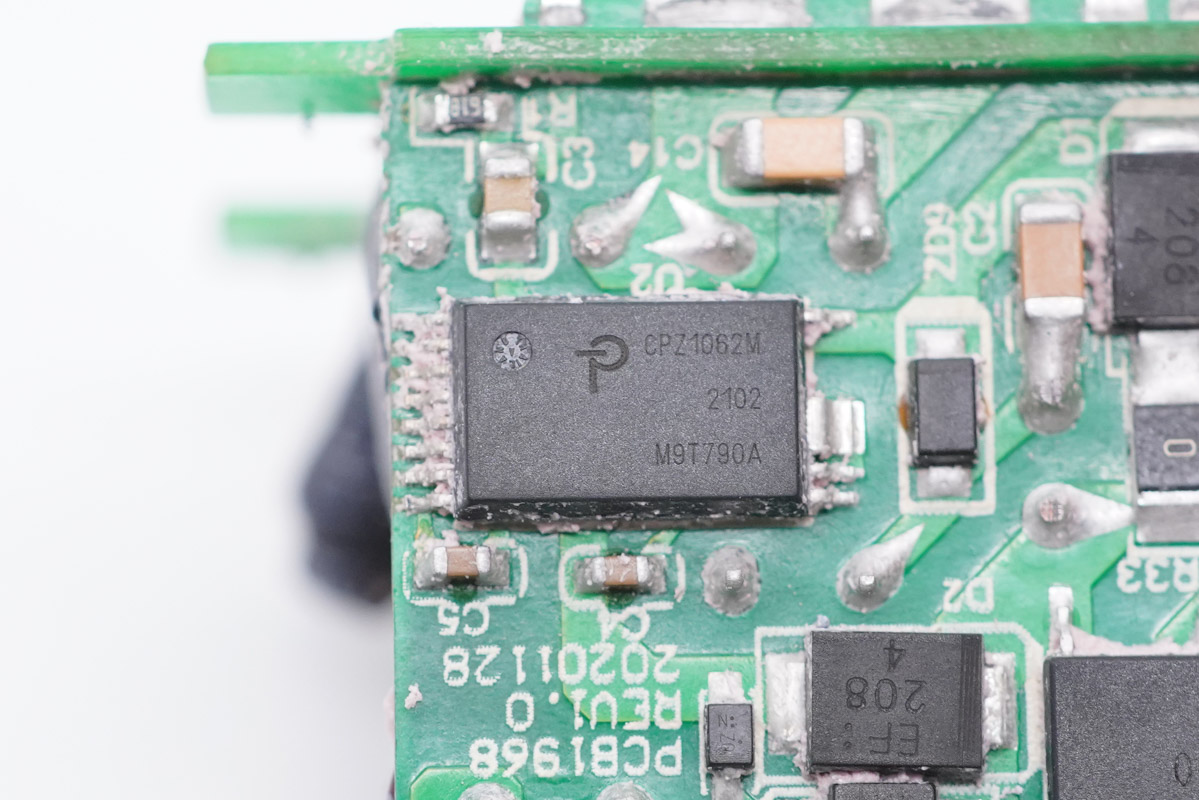

PI CPZ1062M

PI CPZ1062M这款高度集成的器件可以降低InnoSwitch4主开关的开关损耗，捕捉并回收变压器的漏感能量，并显著地提高能效。PI的ClampZero系列产品内部集成高压开关管和控制器，可无缝连接到InnoSwitch4主控制器上，实现灵活的有源钳位反激方案。

相关阅读：

1、拆解报告：ANKER安克 65W氮化镓超能充

2、拆解报告：安克65W双C口氮化镓超能充

PI INN4576F

主控芯片PI INN4576F是PI推出的InnoSwitch4-Pro系列电源芯片，是一颗数字控制的电源芯片，支持反激和ZVS反激，内部集成750V PowiGaN开关管，支持主动钳位输出和同步整流控制，支持宽电压适配器环境80W输出功率，可以两路芯片输出并联使用，满足140W大功率输出。

相关阅读:

1、拆解报告：Aohi MAGCUBE 140W 2C1A氮化镓充电器

2、拆解报告：公牛140W 3C1A氮化镓快充插座

PFC升压芯片

PI PFS7628C

PI PFS7628C是一颗PFC升压控制器，芯片集成600V MOSFET和二极管，可在各种负载条件下提供高功率因数和高效率。

相关阅读：

1、拆解报告：SATECHI 100W 2C1A氮化镓快充充电器

PI PFS5278F

PI PFS5278F是一颗PFC升压控制器，芯片内部集成 750V PowiGaN 氮化镓开关管，采用InSOP-T28F封装，具有良好的散热性能和高集成度，可在宽负载情况下提供高功率因数和高效率。

相关阅读：

1、拆解报告：Aohi MAGCUBE 140W 2C1A氮化镓充电器

辅助电源芯片

PI TNY280P

PI TNY280P是一颗灵活性更高、功率范围更大的高效率离线式开关IC。

相关阅读：

1、拆解报告：航嘉1000W金牌全模电源MVP K1000

MinE-CAP™ IC

PI MIN1072M

PI MIN1072M MinE-CAP器件可减小滤波电容体积，取消NTC负温度系数热敏电阻，与PI初级芯片搭配使用可减少元件数量，实现高功率密度的开关电源设计。

相关阅读：

1、拆解报告：三星美版65W PD快充充电器

2、三星最新65W PD快充拆解

3、小米67W小布丁氮化镓快充拆解，刷新功率密度新高度

X电容放电芯片

PI CAP200DG

在X电容背面是一颗PI的X电容放电芯片，型号CAP200DG，这颗芯片在充电器断开交流电后，可以通过放电电阻为X电容放电，避免X电容放电电阻的功率消耗。可靠性高、使用方便，并可提高充电器能效。

相关阅读：

1、拆解报告：三星美版65W PD快充充电器

2、拆解报告：华硕ROG 1600W钛金牌雷神2代电源

3、拆解报告：三星65W 2C1A快充充电器

PI SC1143DG

PI SC1143DG是一颗主动X电容放电芯片，用于输入端X电容放电。

相关阅读：

1、拆解报告：索尼PS5游戏主机372W电源

Qspeed X系列二极管

PI LXA03D530

PI LXA03D530，极低反向恢复硅二极管，耐压530V，额定电流3A，用于PFC升压整流。

相关阅读：

1、拆解报告：RAVPOWER 90W双USB-C口PD快充充电器

2、拆解一款高性能LLC架构100W氮化镓三口快充充电器

3、拆解报告：倍思100W 2A2C氮化镓快充充电器

4、拆解报告：倍思100W 2C2A氮化镓二代快充

5、拆解报告：Mcdodo麦多多100W 2C1A氮化镓快充充电器

充电头网总结

随着快充技术的不断发展，PD3.1快充的最大功率已经突破到了240W，为电源领域带来了全新的挑战。老牌电源芯片厂商PI以其全新产品布局，推出了高集成度PowiGaN、InnoSwitch系列合封芯片。

PowiGaN、InnoSwitch系列合封芯片集成了主控芯片、功率器件等多项功能，有效提升整机效率，使系统更为高效、稳定。另外，ClampZero芯片与InnoSwitch4系列芯片搭配使用，最高效率可达95%。PI还提供大功率PFC升压解决方案，能够为厂商提供一站式服务，全面解决电源产品设计中的各种技术难题。

现如今，PI电源芯片已获苹果、三星、联想等已经获得了众多国内外知名厂商的认可，年出货量十分可观。作为电源领域的领军企业，PI以其不断创新的产品布局，高效推动整体行业发展。

展会预告

Power Integrations参加充电头网主办的2024（春季）亚洲充电展，展位在C区C26，3月20-22日欢迎莅临展会现场交流、洽谈。

PI推出全新PowiGaN芯片：效率高达95%，ANKER独家首发

在寸土寸金的USB PD充电器内部，氮化镓开关管、革新的导热材料等新技术不断被加入，用以提升转换效率及小体积的散热性能。转换效率的提升，可以提高功率密度，减小体积，打造更具竞争力的充电器。

传统高频反激开关电源通过RCD吸收电路，电容储存变压器漏感能量，并通过电阻消耗，限制初级开关管上的电压。但是随着频率的提升，吸收回路所损耗的能量和开关损耗越来越大，损耗的增加，制约了充电器的效率，还增大了发热，使得充电器的小型化受到限制。

那有没有其他办法可以改善转换效率呢？PI通过增加有源钳位开关，与钳位电容串联的结构去取代传统反激电路中的RCD吸收电路，通过回收变压器漏感能量到输出端，提升转换效率，还可以实现初级开关管零电压开关。有源钳位的加入，可在减小开关损耗的同时提高开关频率，从而减小变压器的体积，实现高效率高功率密度的氮化镓充电器设计。

一、PI发布全新PowiGaN芯片

PI针对传统反激式开关电源无法利用漏感能量的缺点，推出了内置PowiGaN开关管的InnoSwitch4-CZ和用于主动钳位开关的ClampZero系列产品。两款IC联合使用，可以减小开关损耗，捕捉和再利用漏感能量，从而实现显著的能效提升。据实测，相较于传统的硬开关工作方式，采用有源钳位工作的初级开关管温升性能可以提高15%。

ClampZero开关芯片可以无缝的与InnoSwitch4-CZ连接，直接从InnoSwitch4-CZ芯片取电。同时支持启动自偏置，可在CCM/DCM模式下稳定运行。

InnoSwitch4-CZ和ClampZero的组合，通过降低开关损耗和将浪费掉的漏感能量再利用，可轻易将转换效率提升到95%，并保持灵活性和精简的反激架构。新增加的ClampZero芯片内部集成了有源钳位开关用于回收漏感能量，内部集成高侧开关及自偏置驱动控制器，可从低侧连接到InnoSwitch4-CZ主控制器，接收控制信号。

通过确保热应力最严酷条件下的零电压开关，在CCM/DCM模式下，InnoSwitch4-CZ和ClampZero均可实现高度灵活的ACF解决方案，开关损耗的降低可以使用更高的开关频率，减小变压器尺寸和PCB面积。

零电压开关由精准的时间控制，大大降低了开通损耗。连同集成了氮化镓开关的InnoSwitch4-CZ，可实现高功率密度、无需散热片、最高输出功率达110W的反激设计。

二、ANKER氮化镓快充首发InnoSwitch4-CZ IC

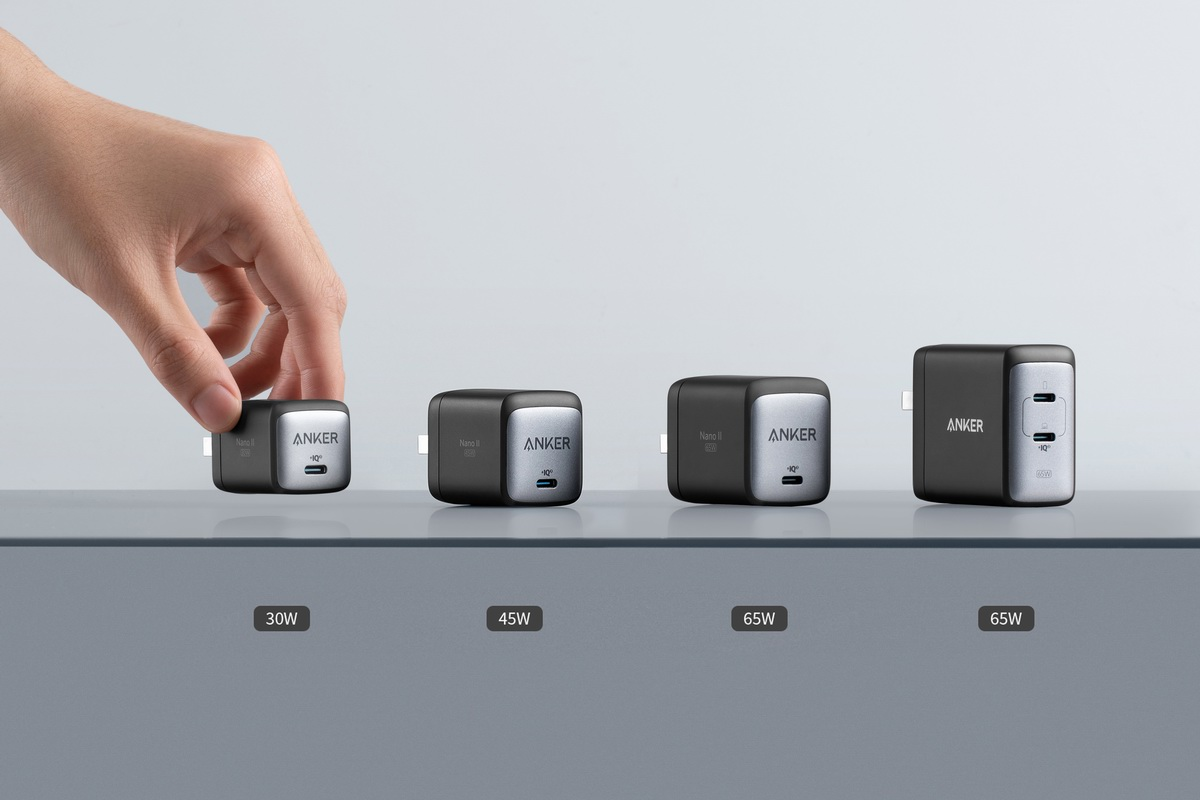

2021年5月25日，Anker举办新品发布会，推出第二代氮化镓充电器系列，并取了一个好记的中文名字“超能充”，包含了30W、45W、65W等多款型号。

ANKER本次推出的氮化镓超能充采用全新的外观设计，不同功率之间仅大小区别，外观相似度非常高，均采用全新黑色主体搭配银色面板，具有非常高的辨识度。

值得一提的是，ANKER本次发布的30W、45W、65W三款单口迷你氮化镓充电器均采用PI最新的PowiGaN芯片InnoSwitch4-CZ系列，属于全球首发。

Anker创始人兼CEO阳萌表示，“我们很高兴能成为PI公司InnoSwitch4芯片的独家首发合作伙伴。InnoSwitch4-CZ器件具有极为出色的集成度和运行效率，是Anker Nano II USB-C系列能实现紧凑设计的关键所在。”

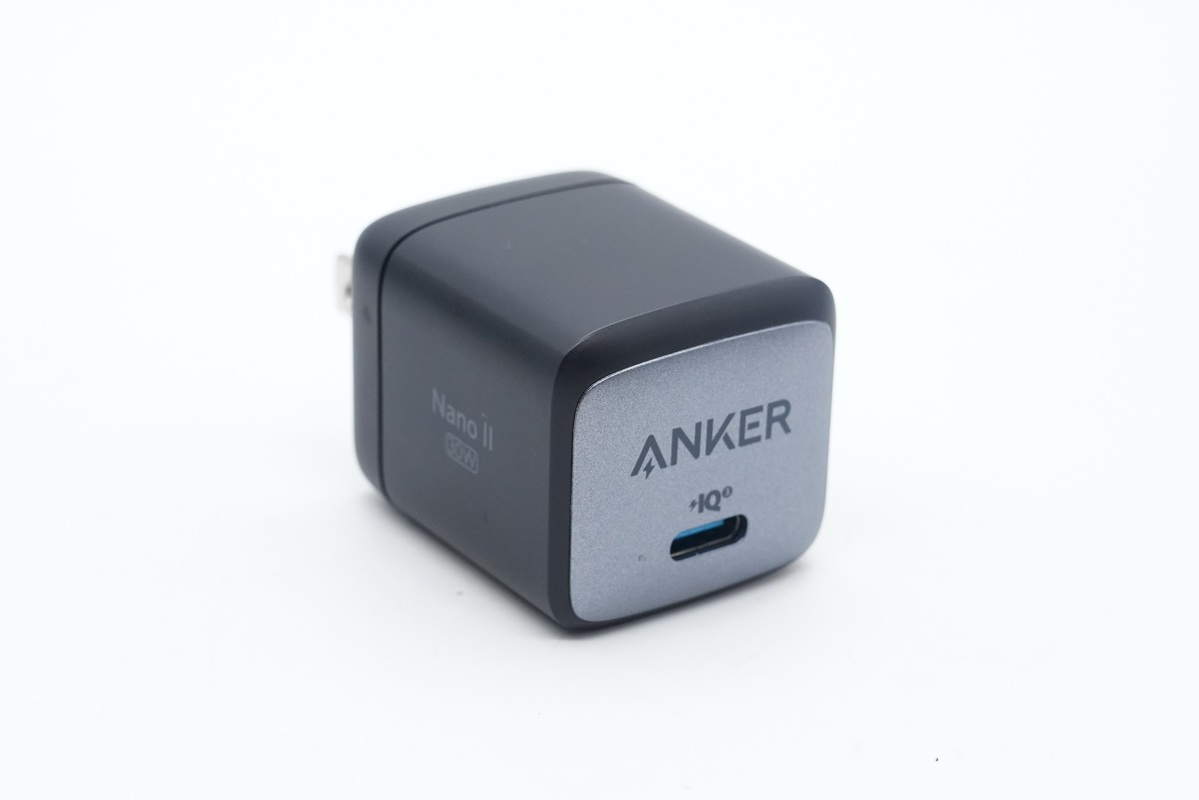

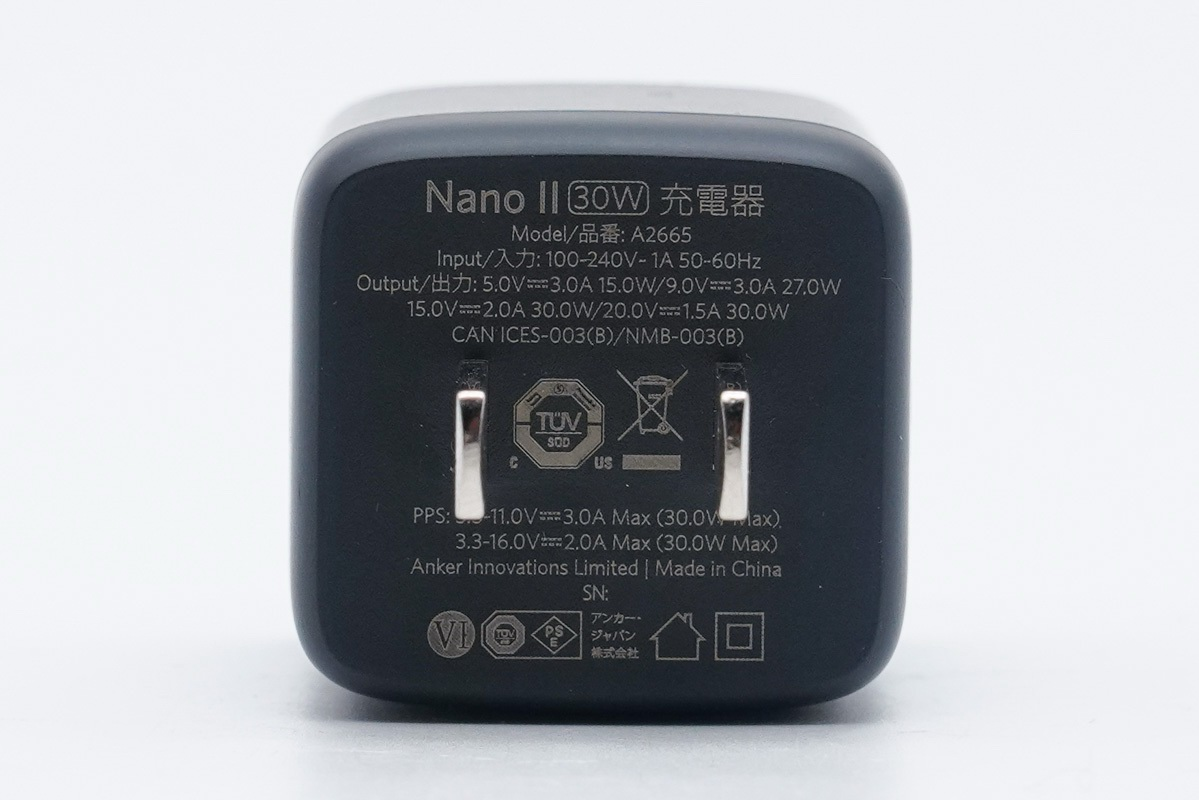

Anker氮化镓超能充30W充电器不含插脚尺寸仅为31.51*30.43*38.13mm，体积36.56cm³，重量47.3g，按照额定输出功率30W计算，Anker Nano II 30W充电器达到0.82W/cm³。

ANKER 30W氮化镓快充为了极致的功率密度追求，舍弃了折叠插脚。输出具有5V3A、9V3A、15V2A、20V1.5A四个固定电压档位，还支持3.3-11V3A和3.3-16V2A两组PPS输出，并且具有常见的快充协议，对手机和电脑都有很好的兼容性。

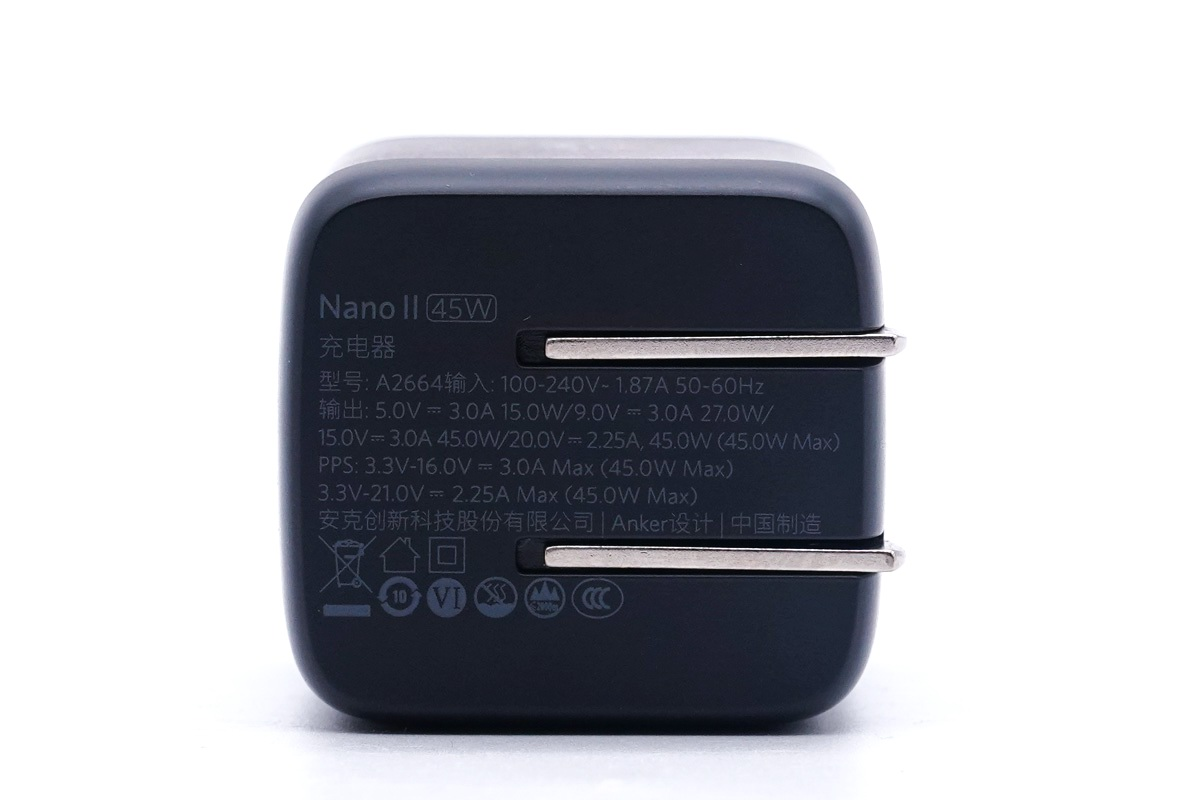

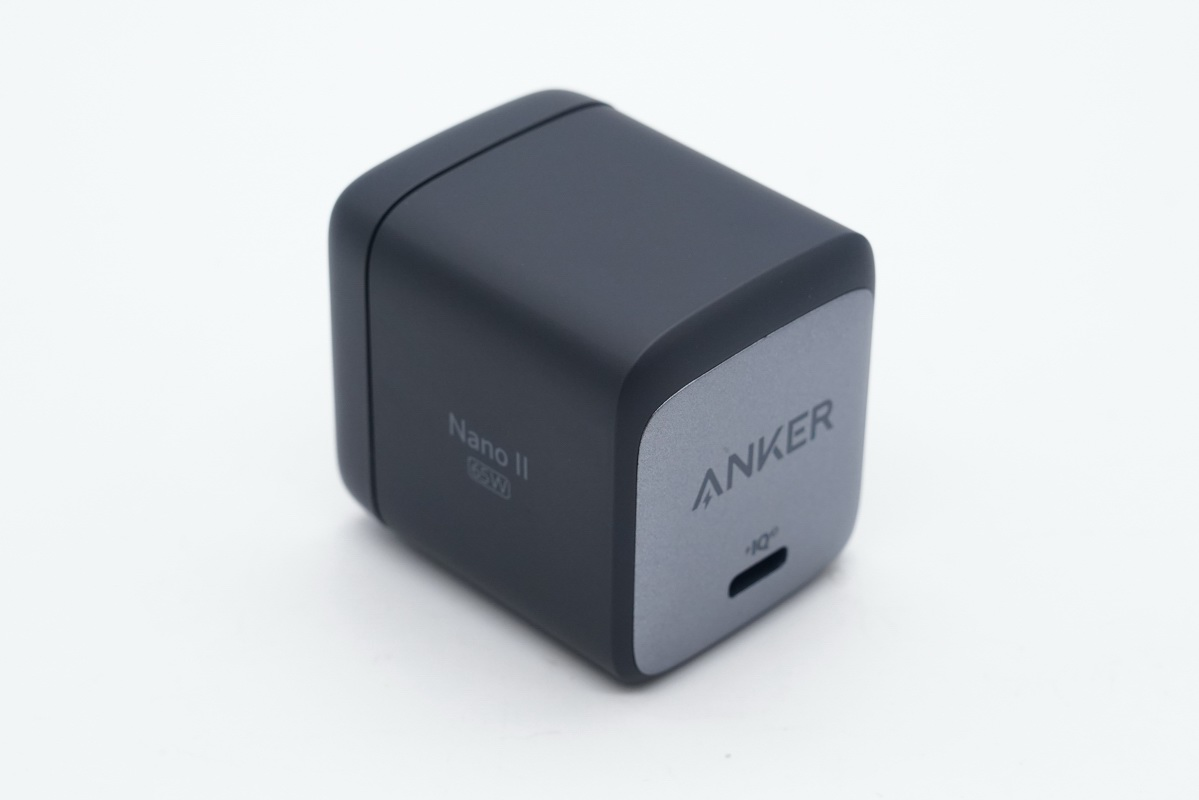

Anker氮化镓超能充45W充电器实测三围仅有34.89*37.59*40.95mm，重量68.9g，体积仅为53.7cm³，按照45W标称功率计算，功率密度高达0.83W/cm³。

ANKER 45W氮化镓快充采用折叠插脚，方便收纳。输出具有5V3A、9V3A、15V3A、20V2.25A四个固定电压档位，还支持3.3-16V3A和3.3-21V2.25A两组PPS输出。

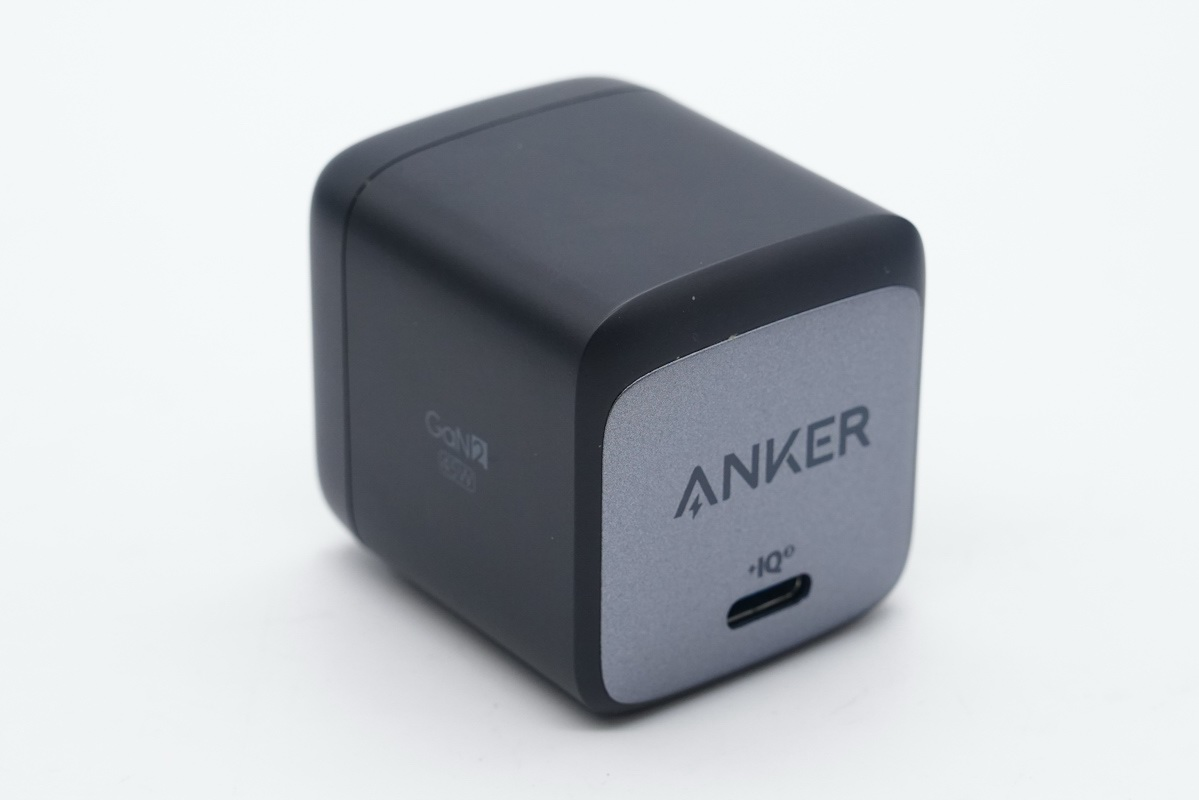

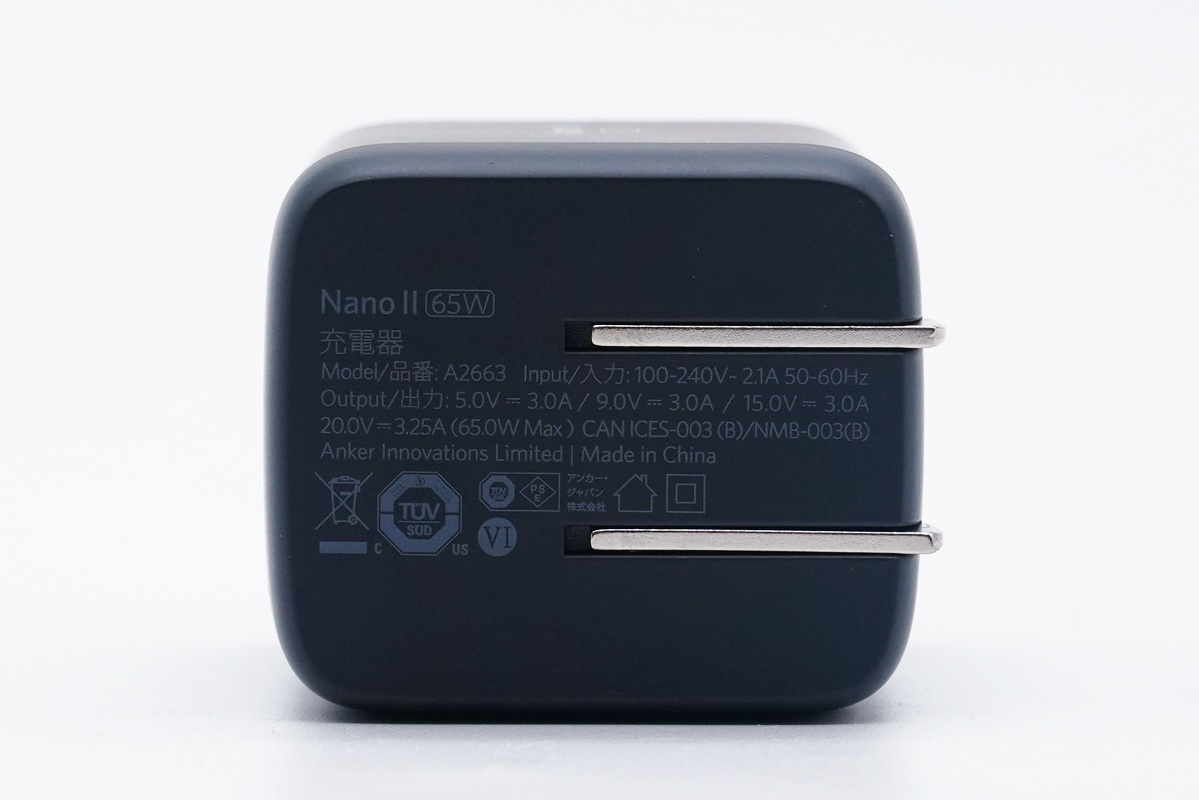

Anker氮化镓超能充65W充电器实测三围仅有35.97*41.57*44.20mm，重量107.1g，体积仅为66.09cm³，按照65W标称功率计算，功率密度高达0.98W/cm³，迫近每立方厘米1瓦大关。

ANKER 65W氮化镓快充同样采用折叠插脚的设计，方便收纳。输出具有5V3A、9V3A、15V3A、20V3.25A四个固定电压档位，支持5-21V3.25A一组PPS输出，65W小钢炮充分满足笔记本充电需求。

充电头网总结

PI最新推出的InnoSwitch4-CZ系列PowiGaN芯片，通过与ClampZero芯片组合使用，大大降低了开关损耗，并且将变成热消耗掉的漏感能量传输到次级，如此可将充电器的转换效率提升到95%以上，大幅度降低发热。同时开关损耗的降低，还可以减小变压器尺寸，进一步提高充电器的功率密度，达成突破性的能效，实现小体积设计。

ANKER通过在新款氮化镓充电器中使用PI全新的InnoSwitch4系列芯片，充分利用PI先进的技术优势，在保证高效率的同时，让三款充电器均实现了极致的小体积，成为迷你充电器中的典范。

相关问答

pi芯片中文名称?

电源管理芯片。PI全称PowerIntegrations,是一家老牌的电源芯片公司,并且一直致力于小功率AC-DC电源芯片领域,其产品思路就是走集成化路线。电源管理芯片,...

pi开关电源芯片介绍?

Pi开关电源芯片是一种高效的电源管理器件,能够实现多种电源管理功能,包括稳压、过流保护、过温保护等。它可以广泛应用于各种电子设备中,如智能手机、平板电脑...

芯片封装pi层是什么意思?

传统芯片封装组件中通常设置有聚酰亚胺(polyimide,pi)层,用来实现保护线路、缓冲芯片封装过程产生的应力等作用。而pi层需要利用光线照射掩膜版来形成pi开窗,...

pi和ic是区别?

简单点说,PI=ProformaInvoice形式发PI(PowerIntegrations)是一家专注于AC-DC电源芯片的半导体上市公司,在国内很多电源设计制造商都有用到PI的电源芯片...

recco芯片是啥?

是雪崩救援系统的简称。RECCO是用于定位雪崩受难者的电子系统。RECCO是工作在倍频原理上的系统。发射器将指向信号通过通过手持天线发射出去后,再通过反射体...

齿轮pi是什么意思?

齿轮pi是聚酰亚胺塑料加工件。PI齿轮广泛应用在航空、航天、微电子、纳米、液晶、分离膜、激光等领域。微电子封装用、应力缓冲保护涂层、多层互联结构的层间...

“PI”是指人才方面的，pi是什么意思?-汇财吧专业问答

[回答]英语牛人团团队hulson丶wang2015-05-2613:44pi是principleinvestigator。中文译为:学科研究员、学术领头人pi制是现代科学技术活动的一种组织形式,...

fc子卡芯片是什么?

fc子卡芯片是嵌入式的FC节点机,作为航电子系统接入FC网络的接口,一方面具备与航空电子系统设备进行信息交互的接口,即FC接口,支持FC—PI、Fc—FS和FC—AE—As...

驱动ic是什么?

驱动IC是用于控制和驱动各种类型电动装置的集成电路,包括(但不限于)显示屏、音频设备、电机、LED照明等。这种集成电路是由多个晶体管、二极管和其他电子元器...

8英寸晶圆可以做多少芯片?

估算很简单,8寸wafer的半径r大约是100mm,假设去掉边缘3mm的无效die,半径r按照97mm计算,芯片大小是1。2*1。2平方毫米,假设划片道是60um,那么一个die的面积A...
