好长时间没有修屏了，今天翻车了！折腾半天，原来是LVDS芯片坏了

昨天客户送来一台一体机，刚开说是显示器坏了。我把机器拿过来加电测试的时候，才发现后面有USB接口和RJ45接口，心想这怎么会是显示器呢？这就是一台一体机！

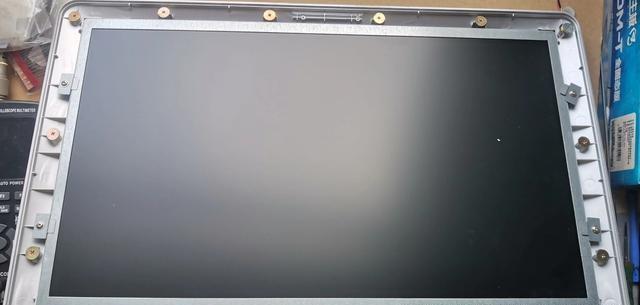

加电之后，电源灯亮，硬盘灯闪，但是屏幕始终黑屏不亮。仔细观察屏幕，也没有暗像之类的变化。

于是外接显示器，可以正常进入桌面，只是这是扩展桌面，没有图标显示。再进入BIOS，查看配置，发现这是一体AMD的工控机主板，60G固态硬件，具体什么用途就不清楚了。

对于一体机屏幕不亮，我们首先考虑的就是屏供电是否正常？接着拆机，这是一台组装的一体机，外壳是仿苹果的，正面盖板使用全磁铁吸合方式。拆卸的时候，需要使用吸盘向上拉起，才可以取下上盖。

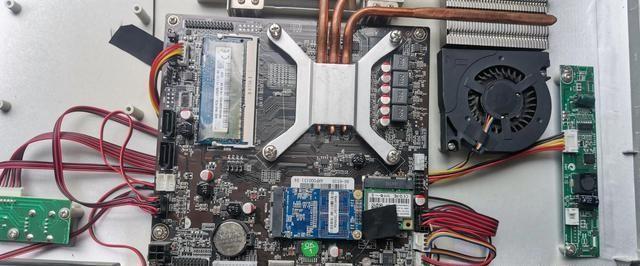

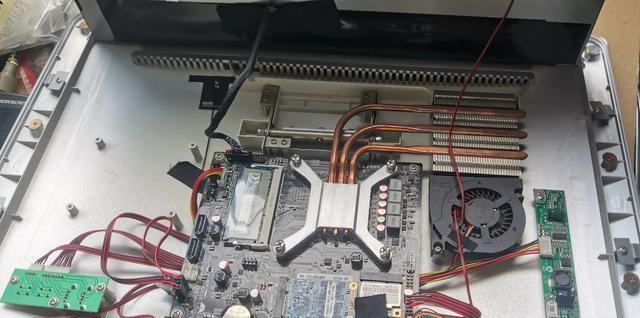

再拧下液晶面板的四颗固定螺丝，翻起液晶面板就可以看见主板了。硬盘是MASATA接口，内存是笔记本内存，CPU和主板是一体的。散热用的还不错，有三根铜管。

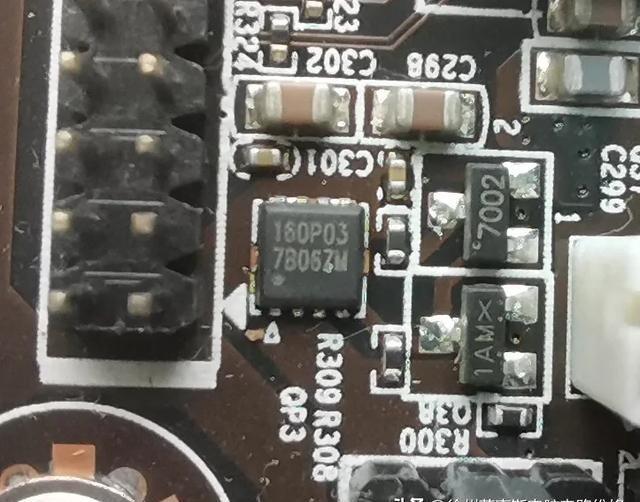

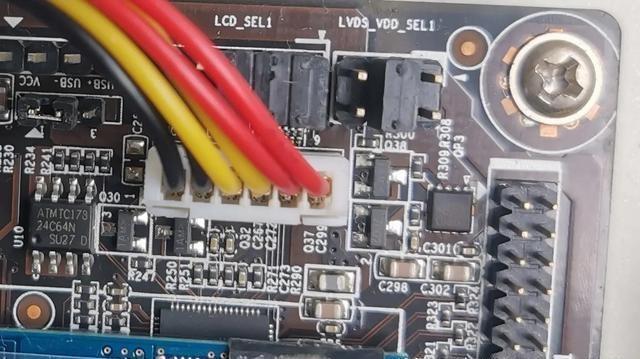

接下来使用万用表测量屏线接口，发现硬盘指示灯欢快闪烁时，屏线接口没有+5V屏供电（因为屏尺寸不同，所以主板上有+3.3V，+5V和+12V供电电压跳线选择）。再观察电路发现屏供电是一只P沟道的场管（160P03）控制的，于是怀疑是供电电路出问题了。

因为背光也不亮，同时也考虑到背光电路有问题。

这台机器使用的是LED背光，测量恒流板LED输出接口，始终有12V电压（这一点让我陷入误区，替换的灯条都是使用12V背光供电，三个灯珠一组，方便裁剪）。所以我认为这台显示器的灯条也是12V供电，于是我使用一根代用灯条测试时，发现灯条整个发光。

于是我就判断灯条老化，于是拆屏更换灯条。不过打开屏后，取出原装灯条，逐一灯珠测量，除了有一只偏暗一些，没有发现短路和不亮的情况，这是怎么回事？同时观察灯珠状态，也没有非常明显的烧灼黑点存在。原装灯条是铝基板的，使用双面胶粘在金属底框上，应该说散热效果还是不错的。

测量时我才发现这块液晶面板的灯条是全部串联，不是三个一组，所以之前的判断是错误的。恒流板输出接口的12V就是恒流板供电电压 ，恒流板根本没有工作。

原因只有一个，恒流板没有收到主板送过来的背光开启信号？

于是直接将背光开启信号接到USB接口的+5V上面，结果原机背光灯条正常点亮，电压是72伏。

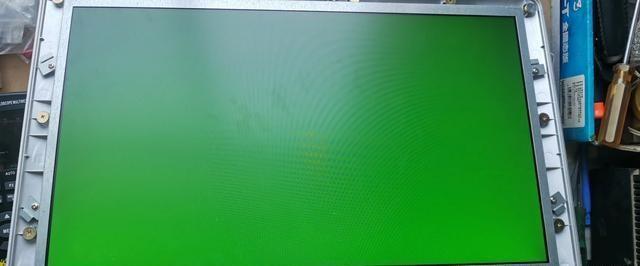

接着再次把屏供电直接接到+5V上面，加电开机，这个时候能够看到液晶面板有红绿蓝白几色轮流显示。这种现象是因为屏没有收到主板送来的LVDS信号，自动进入老化测试模式。所以以后如果你看到自己的电视机或笔记本、显示器出出这种红绿蓝跳变现象，那要么是屏线断了，屏接口接触不良，笔记本显卡坏了等情况。

这台一体机同时出现 没有屏供电和背光开启信号，那肯定是发出这两个信号的芯片坏了。我检查电路发现，这两个信号都是主板上的LVDS转换芯片（CH7511B）送出的，难道是这个芯片坏了？

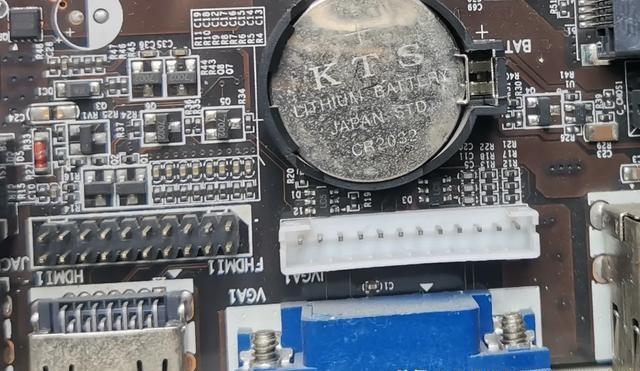

这种工控机主板比正常主板会多一个LVDS输入接口，可以直接匹配液晶面板。同时主板上也会有外接显示器的HDMI和VGA接口。正常维修时，屏供电的P沟道场管损坏的比较多，用普通的P沟道场管就可以替换。直接用导线连接也可以，只是在关机或开机的时候会有白屏或灰屏图像出现。

一般情况下，只要不是芯片损坏，屏供电开启信号和背乐开启信号是不会同时发生故障的，所以即使有一路信号丢失，也可以直接使用另一路信号来代替。

CH7511B芯片网上价格也不贵，所以没有必要使用液晶驱动板配板修复了，直接订购一个芯片更换就可以了。如果这个芯片找不到，就需要使用液晶通用板配板修复，只需要从主板上取出VGA信号和+12V供电就可以了，恒流板的供电和开启信号需要直接接在液晶驱动板上了。
