电路中的过压(OVP)过流(OCP)保护电路

我们在学习电路设计的过程中,总会发现电路在过压或者过流时遭到不可逆的损坏, 下面分享几例过压过流保护电路, 希望对朋友们有所帮助, 个人能力有限, 如有不当之处还请多多指教:

例 1：OVP(过压保护)

1).当VCC_IN小于28V时，稳压管D1不会导通，所以Q1就相当于通过R1和R4拉到VCC_IN，则Q1截止(Q1是PNP管)。Q1截止就相当于个开路，可以拿掉，相当于右边image 2电路, 这样Q2就会导通，VCC_OUT就会有输出。

2).当VCC_IN超过28V时，稳压管D1导通，并使稳压管阴极电压维持在28V，这样Q1的BE极间电压就不为0，三极管开始导通，从而使Q2的门极电压等于源极电压，使其关断，即：VCC_OUT没有输出;

3).图中VD2是为了保护三极管Q1的BE极电压不要超过范围，稳压管的稳压值不高于三极

管BE极间电压所能承受的范围。

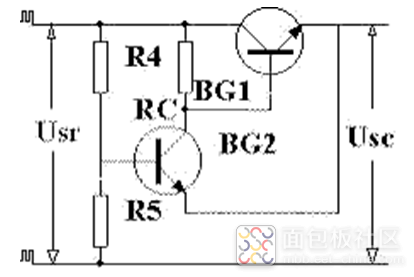

例 2：OCP(过流保护)

此过电流保护电路由三极管 BG2 和分压电阻 R4 、 R5 组成.电路正常工作时,通过 R4 与 R5 的分压作用,使得 BG2 的基极电位比发射极电位低,发射结承受反向电压.于是 BG2 处于截止状态(相当于开路),对稳压电路没有影响.当电路短路时,输出电压为零, BG2 的发射极相当于接地,则 BG2处于饱和导通状态(相当于短路),从而使调整管 BG1 基极和发射极近于短路,而处于截止状态,切断电路电流,从而达到保护目的.

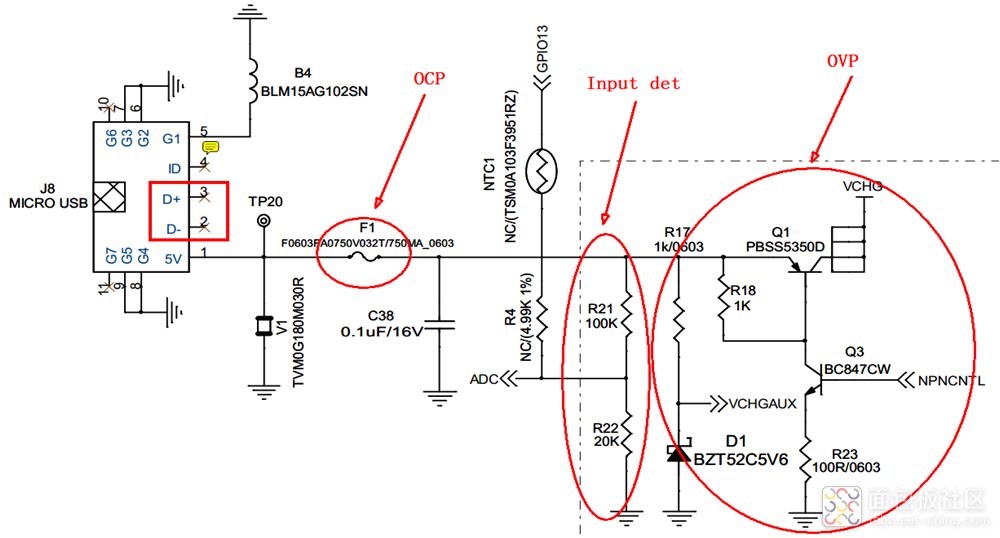

例 3：OCP & OVP(过流过压保护)

1).OCP: F1为PTC(正温度热敏电阻)，当电流大时阻值会变大，确保流过的电流维持一定值;

2).Input det：MicroUSB插入时，用两个电阻分压检测输入电压;

3).OVP: 当输入电压小于5.6V时，稳压管阴极维持5.6V，MCU采集VCHGAUX，给NPNCNTL给high，Q1导通，VCHG输出;当输入大于5.6V，MCU采集VCHGAUX，给NPNCNTL给low，Q3截止，VCHG无输出。

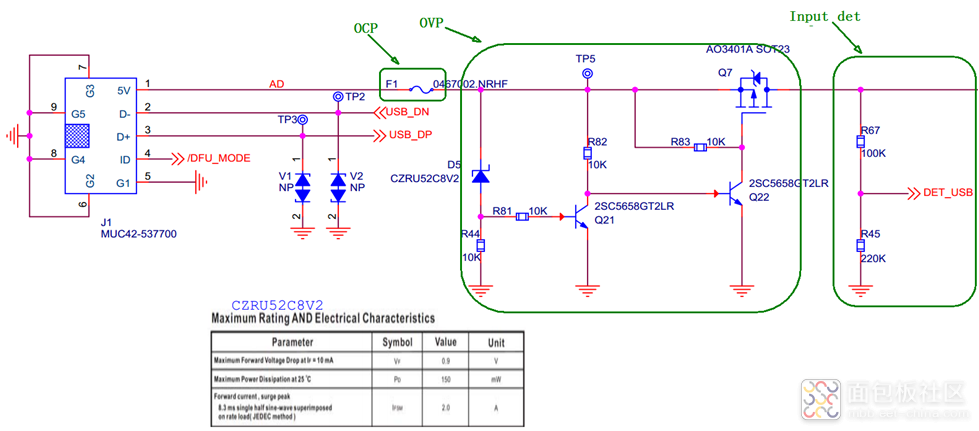

例 4：OCP & OVP(过流过压保护)

1).OCP: F1为PTC(正温度热敏电阻)，当电流大时阻值会变大，确保流过的电流维持一定值;

2).OVP: 当输入电压小于8.2V时，稳压管D5不导通，R44和R81相当于接地，Q21截止，Q22的基极相当于通过R82接于high，Q22导通，Q7(PMOS)导通，有输出;当输入大于8.2V时，稳压管D5相当于导通，Q21的BE极间电压就不为0，则Q21导通，Q22..截止，此时，Q7(PMOS)的栅漏极间电压相等，Q7截止，无输出(即过压保护)。

3).Input det：MicroUSB插入时，用两个电阻分压检测输入电压。

矽睿半导体发布SWF4013系列过压过流保护 IC，集成多种保护功能

随着科技水平的飞速发展，电子设备在人们的生活中愈发普及，使用率也越来越高，而高频次的使用对电子产品的使用安全有了更高的要求。锂电池作为众多品类的电子设备首选供电装置，若使用不当出现过充、过放、电流异常等情况，势必会产生严重安全隐患，因此大部分电子设备都会在内部搭载过压过流保护芯片，保证设备锂电池的充放电安全。

近日我爱音频网了解到，矽睿半导体发布了全新的矽睿半导体SWF4013A、SWF4013B过压/过流保护 IC，芯片均内置了高耐压功率 MOSFET，对输入电压和输出电流以及后级的电池电压进行持续监测，当芯片监测到输入电压或输出电 流或电池电压超过预设阈值时，通过关断功率 MOS 管来切断电压和电流通路，从而实现对后级器件的保护，此外芯片还具有过温保护和欠压保护等功能。

SWF4013A过压/过流保护 IC

矽睿半导体SWF4013A过压/过流保护 IC的输入电压最高可达30V，过压保护典型值5.95V，过流保护为1.6A，拥有极高精度的预设阈值，并采用了SOT-23封装，可广泛应用于便携式电子设备、智能手机、数码相机等设备。

从上图可看出，SWF4013A输入电压范围在3.3V-30V之间，并且支持最高145°C的过温保护，过温保护恢复温度为125°C，过温/短路保护后功耗仅为90mA，功耗较低。

还支持5.6-6.3V的输入电压过压保护，过流检测延时仅为200us，过流保护释放延时也仅为65

输入电压过压保护方面，SWF4013A监测到电源电压大于5.95V（典型值）时，系统会将内置功率MOS管关闭，并保持对输入电压的监测，当电源电压小于5.95V后，系统还会再监测8ms，在8ms中电源电压若仍然在5.95V以下，输出信号才会将功率MOS管导通，该功能不但排除了毛刺电流的影响，还能够避免大电流对后级器件产生损害。

而在输出电流过流保护上，SWF4013A监测到输出电流大于过流阈值 1.6A 时，同样会等待200us，在时间内若输出电流始终大于1.6A，系统将会输出信号来关闭功率MOS管，并继续监测60ms，在这段时间内输出电流趋于正常，此时才会发出输出信号来导通功率MOS管，如果负载长时间处理过流状态,芯片进入开启和关断循环的打嗝状态（即根据系统判断是否处于过流状态来反复开启和关断的循环）

SWF4013B过压/过流保护 IC

矽睿半导体SWF4013B过压/过流保护 IC作为SWF4013系列芯片的另一款，增加了短路保护功能，还拥有更高的输入电压与过压保护典型值，输入电压最高可达40V，过压保护典型值为6.0V；并且支持650mA的最大工作电流，过流保护为1.3A，与SWF4013A一致，采用了 SOT-23 封装,可广泛应用于便携式电子设备、智能手机、数码相机等设备。

SWF4013B的电器特性与应用电路示例，可看出SWF4013B支持4.3-40V的输入电压范围，上电启动延时仅为11ms；支持过温保护，过温保护温度140°C，过温保护恢复温度为120°C，过温/短路保护后功耗为90mA。

同时还支持5.75-6.35V的输入电压过压保护，电压将为5.7V时将恢复过压保护，过压保护延时仅为20ns；支持1.3A的过流保护，过流监测延时仅为250us，过流保护释放延时为70ms。

输入电压过压保护方面，SWF4013B监测到电源电压大于6.0V（典型值）时，系统会将内置功率MOS管关闭进入过压保护状态，并保持对输入电压的监测，当电源电压小于恢复阀门值5.7V后，系统还会再监测11ms，在11ms中电源电压若仍然在5.7V以下，输出信号才会将功率MOS管导通，该功能不但排除了毛刺电流的影响，还能够避免大电流对后级器件产生损害。

而在输出电流过流保护与短路保护上上，SWF4013B监测到输出电流大于过流阈值 1.3A或负载短路时，将等待250us，在时间内若输出电流始终大于1.3A或处于短路状态，系统将会输出信号来关闭功率MOS管来进入过流或短路保护状态，并继续监测70ms，在这段时间内输出电流趋于正常，此时才会发出输出信号来导通功率MOS管，将芯片的保护状态恢复为正常工作状态。如果负载长时间处理过流状态或断路状态,芯片同样进入开启和关断循环的打嗝状态（即根据系统判断是否处于过流状态来反复开启和关断的循环）

我爱音频网总结

矽睿半导体推出全新的SWF4013系列过压/过流保护IC，可通过监测输入电压、输出电流、来控制内置功率 MOS 管的开关，从而对后级器件进行保护。当监测到输入电压超过预设阈值时，芯片马上将功率 MOS 管关闭，避免瞬间高压通过。

当监测到输出电流超过预设阈值时，为了排除毛刺电流的影响， 芯片首先会等待一段固定的时间，在这段时间后，如果输出电流一直保持在预设阈值电流以上，那 么就会将内置功率 MOS 管关闭，避免大电流对后级器件产生损害。此外芯片还具备过温保护、欠压保护等功能。 输入电压过压保

矽睿半导体过压过流保护芯片系列一览。

矽睿半导体有限公司（SiliconWisdom）创建于2010年，于公司2015年开始涉足模拟集成电路研发，在电路设计、半导体器件及工艺设计、可靠性设计等方面积累了众多的核心技术。除了锂电保护系列，矽睿半导体还为蓝牙耳机等产品提供充放电管理、过压过流保护、连接感应、触控控制等器件。
