芯片放大10万倍后晶体管竟然长这样

快科技4月12日消息，芯片可以说是人类工业巅峰之一，在这个时代真的很重要，我们身边各种电子设备都离不开它。

那么，一枚指甲盖大小的芯片上到底有多少奥秘？

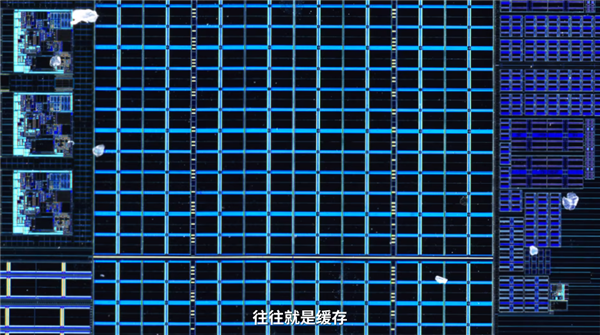

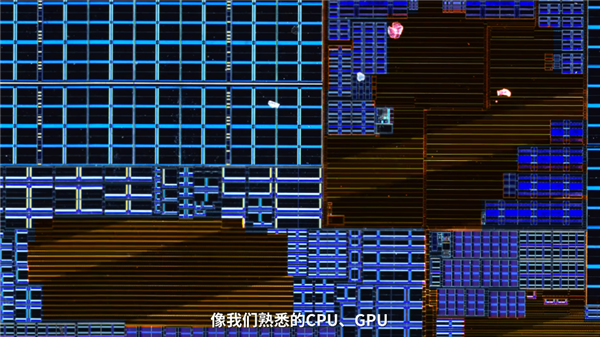

B站UP主“影视飓风”近日拆解并拍摄了十几颗芯片，对它们的微观结构一探究竟。

他们通过

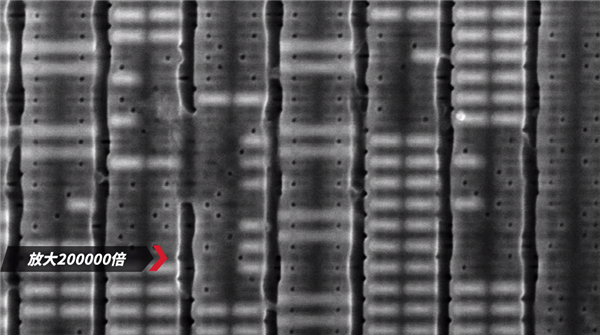

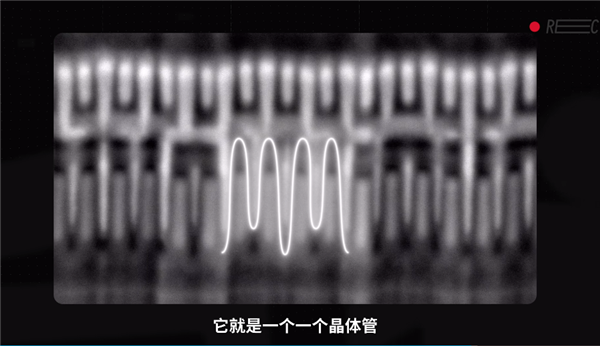

扫描电子显微镜拍摄了芯片放大几万倍后的样子，竟然看到了一个个的晶体管。

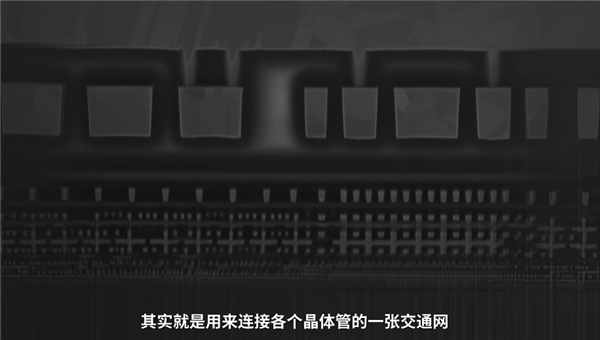

其实，芯片内部不仅仅是百亿计的晶体管，还有十几层金属层，承载了晶体管的供电、信号传输等重任，形成复杂的逻辑电路。

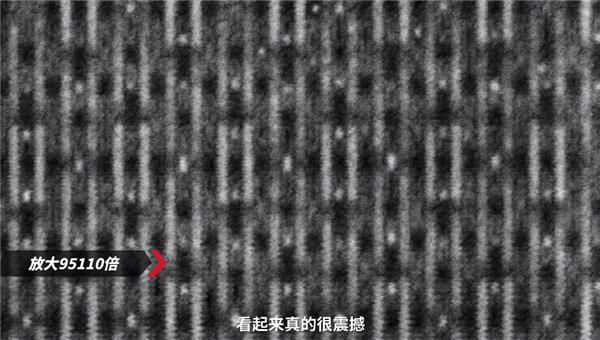

当芯片被放大几万倍时，我们可以看到其内部的精细结构和元件。在这个放大倍数下，芯片的结构会呈现出一种类似于立交桥和高速公路的复杂网络。

这些网络实际上是由无数个微小的金属线路构成的，这些线路负责在芯片内部传递电信号，从而实现各种功能。

这些金属线路通常只有几十个纳米宽，远远小于一根头发丝的直径。这种精细的制造工艺要求极高的精度和技术水平，因此芯片制造被认为是人类精密制造的极限之一。

《微观世界的大揭秘：当5nm芯片放大一万倍，会揭示怎样的科技奇观？》

在这个数字化与智能化飞速发展的时代，小小一枚芯片，承载着我们日常生活中无数设备的智慧核心。今天，让我们共同穿越显微镜下的奇妙旅程，将一枚仅仅5纳米级别的芯片内部世界放大1万倍，一窥其隐藏的深邃奥秘。

想象一下，当你把眼光聚焦在这枚指甲盖大小、却蕴含无穷力量的芯片之上，随着镜头逐步拉近，一幅细致入微的“城市景观”渐渐呈现眼前。原本微不可见的电路线条，在放大之后犹如错综复杂的高速公路网络，密集却又井然有序地交织在一起，每一条线路上都流淌着信息和能量的生命脉动。

晶体管作为芯片的基本构建单元，以5nm工艺制造的它们在放大后宛如一座座精密的小型工厂，每一个元件都在极小的空间内精准运作，实现了0和1的快速切换，进而编织出智能世界的千变万化。这些晶体管之间的间距比头发丝直径还要细上几千倍，展现出人类科技极致精工的卓越成就。

这场微观之旅不仅揭示了芯片内部令人惊叹的构造之美，更彰显了科技进步所带来的挑战与突破。它向我们展示了科学家们如何在原子尺度上进行设计和建造，如何在有限的空间内实现无限可能，以及未来芯片技术进一步微型化的潜力和面临的瓶颈。

然而，随着芯片尺寸逼近物理极限，我们是否还能继续缩小下去？又或者，我们将如何通过新的材料、新的架构去打破这个看似坚不可摧的屏障？这一切疑问，都留待科技界在未来给出答案。而你，又如何看待这5nm芯片放大一万倍后的微观奇迹呢？期待你的思考与讨论，一起探索科技前沿，预见未来的无限可能。
