郑州科蒂亚生物取得温度测试检测装置专利，有效防止测温控制器本体在受到撞击时导致内部芯片和电路损坏

金融界 2024 年 9 月 6 日消息，天眼查知识产权信息显示，郑州科蒂亚生物技术有限公司取得一项名为“温度测试检测装置“，授权公告号 CN221667113U，申请日期为 2023 年 12 月。

专利摘要显示，本实用新型公开了温度测试检测装置，涉及试剂卡孵育器技术领域，该装置包括测温控制箱体，所述测温控制箱体上表面设置有 TFT 显示屏，所述测温控制箱体内设置有测温控制器本体，所述测温控制器本体通过软排线电性连接有温度检测器，所述温度检测器上设置有若干温度传感器，还包括减震组件和降温组件，所述减震组件设置在测温控制箱体内，用于防止测温控制器本体受到撞击损坏，所述降温组件设置在测温控制箱体下表面，用于对检测完后的温度检测器进行降温。本实用新型通过减震组件使得测温控制器本体受到的纵向冲击力和横向冲击力减弱，有效防止测温控制器本体在受到撞击时导致内部芯片和电路损坏。

本文源自金融界

麒麟990火力全开！荣耀Play4 Pro首发评测：测温神器

来源：快科技

一、前言：那个“吓人”的Play又来了

两年前，还是和今天一样由春入夏的6月，初代荣耀Play带着那个在当时被期待很久的“很吓人的技术”来到了我们面前。

后来，吓人的“GPU Turbo”由荣耀Play带给整个荣耀家族以及后续机型身上，兼顾性能提升与功耗降低，在那个麒麟芯还不能完全占上风的阶段，为荣耀拿下游戏性能制高点，不管外界的声音怎么说，它都为用户切切实实地带来了更好的使用体验。

当然，在当时意义更加重大的是，作为首款搭载GPU Turbo技术的手机，且配备同时期的顶级海思麒麟平台，荣耀Play只要求了一个1999元起的接地气定价，非高不可攀，也非自降格调，寻找到了一个巧妙平衡。

荣耀Play之后跳过了荣耀Play2直接来到了荣耀Play3系列，而荣耀Play3系列的定位有些变化，到荣耀Play4系列才是真正意义上的回归。

两年后的场景给人以轮回往复之感，依然还是随着消费升级余热，以及上游产业链的波动，只不过多了一个5G时代带来的更高成本，让目前市面上的旗舰机几乎都在涨价，旗舰SoC的机型更是如此，更遑论再来一套旗舰影像系统……

那么这次，随着荣耀Play4系列带着旗舰级配置回归到1799元的档位，让一切变得有意思起来，一如两年前的互联网手机踩着消费升级的风口涨价，为荣耀留下了“1999元”的突破缺口。

所以这次荣耀Play4系列定价在1799元起售，和当年一样又有了凭着产品实力“砸场子”的意味儿——其中2899元起售的荣耀Play4 Pro配备麒麟990旗舰级芯片+UFS 3.0，搭配4000万像素IMX600 RYYB超感光主摄，支持最高30倍数字变焦且自带OIS的800万长焦镜头，测温版还有一个时下需求比较旺盛的红外测温功能也前来锦上添花。

接下来是我们对于荣耀Play4 Pro红外测温版的详细评测，除了多出一个测温功能，它与荣耀Play4 Pro没有区别。

二、外观速览：麒麟芯的首次“外露”

荣耀Play4 Pro采用6.57英寸全面屏，屏幕材质依旧属于LCD液晶显示屏，对LCD材质显示屏的坚守是有意义的，荣耀Play4 Pro这块屏幕分辨率为2400*1080，PPI高达400，色域的典型值可达96% NTSC，且支持DCI-P3色域，色准表现尤佳。

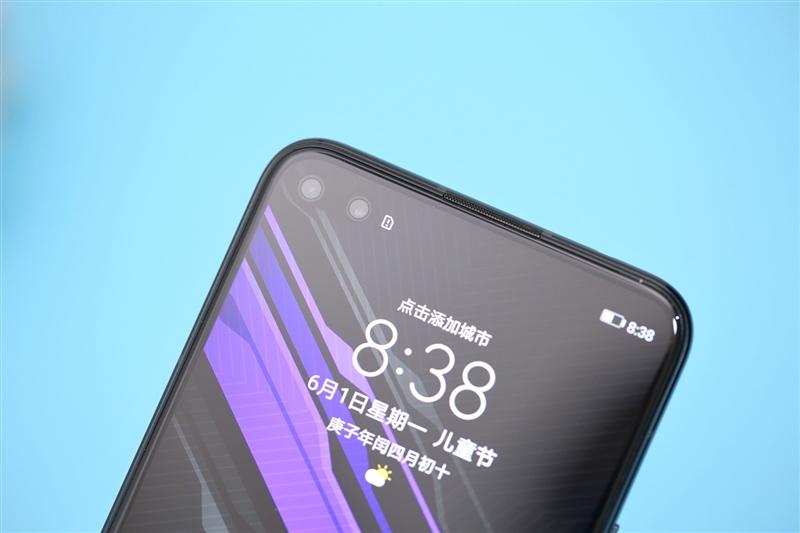

双挖孔的设计换来了前置双摄，屏占比仍高达91.46%。

笔者个人尤为喜欢荣耀Play4 Pro带来的机甲蓝配色，该版本手机机身背部主色调是蓝色，配合有机甲条纹及炫光纹理。值得一提的是，荣耀Play4 Pro机甲版背部印有Kirin标识。这也是荣耀第一部把麒麟芯“外露”的机型。

荣耀Play4 Pro开机键和侧面指纹合一设计，指纹识别键更隐蔽，更精巧，同时支持长按电源键1s唤醒YOYO。

荣耀Play4 Pro的底部是USB Type-C接口，两侧有单排扬声器和SIM卡插槽口，值得一提的是其还加入了3.5mm耳机接孔。

机身顶部

三、测温功能体验：手机测温靠谱吗？

体温测量在相当长的一个时间段之内成为了常态，像是笔者进入办公楼大门都会有工作人员用额温枪来进行检测。有时候我也会思考，将测温枪的测温功能集成到日常使用最多的手机中，这样是不是更方便吗？

——测温枪并不复杂

传统的测温枪结构、原理其实很简单，其主要由红外探测器+单片机处理器MCU+液晶显示屏幕+电源组成。其在工作时，红外线测头探测到人体热辐射，将采集到的热辐射信息转化为电信号进行放大，再传导给单片机微处理器处理数据，最终的温度数值显示在屏幕。

任何物体只要温度超过绝对温度（-273.15°C），内部的原子、分子都在不停地无规则运动，也就会不断辐射能量，有辐射就能测量到温度，红外辐射也不例外，温度越高辐射也会越明显。

测量红外辐射有多种技术手段。水银温度计这种是接触式的，使用不太方便，操作也麻烦，一不小心破碎了还有毒；红外测温仪是非接触式的，测量比较简单、快速，现在已经大规模普及，根据原理还有全辐射测温法、亮度测温法、双波段测温法、多波段测温法、最大波长测温法等等不同。

得益于简单的结构和工作原理，测温枪相比较于常用的体温计，优势在于不用直接接触人体，较为卫生，同时温度显示非常迅速，基本一瞬间就测出结果。

笔者常用的工业测温枪

——让手机集成测温功能却不简单

测温枪技术门槛不高，因此从技术层面来说，嵌入其它移动设备并不难。

理论上来说，手机屏幕可以替代测温枪的屏幕，MUC单元也可以将它的电路刻到手机的处理器芯片上或者采用其它方式，电源自然也是共用手机电池。

另外说明一下，现在很多手机上集成了红外遥控功能用来控制家电，这个用于遥控的红外模块跟测温枪不一样，其只对特定的波段响应。所以手机要整合额温枪，就需要单独给手机植入红外温度传感器，这样对于寸土寸金的机身内部空间来说，压力相当大。

值得一提的是，多年来也有很多厂商都申请了测温手机的专利，不过并没有实用量产，一方面是技术问题，一方面可能是考虑到了这样做会增加成本，毕竟一套红外测温元件不算便宜，特别是今年大涨价的情况下。

——荣耀Play4 Pro测温体验

荣耀Play4 Pro红外测温版的机身背部加入了一颗红外温度传感器，这是其与非测温版的最大不同之处，这颗传感器通过接收红外能量来判定被测对象的温度，吸收人体/物体散发出的红外能量来计算温度，所以手机本身并不发射红外光线。

在实际体验中我们发现，从操作习惯上来讲，传感器安装在摄像头旁边这个位置刚刚好，测温时看起来像拍照，假设换在其它位置就看起来不太友好了。为了在手机上装上这只“测温枪”，荣耀Play4 Pro解决了很多问题，主要是以下两个：

1、 为保证外观效果，手机上需要额外增加具有中远红外透过能力的单晶硅镜片，但镜片与传感器的相对位置变化对测温系统有较大影响，体现在测温稳定性与误差表现会变差，这是测温系统的非线性特性决定的。

为解决该问题，荣耀采用了基于空气腔的热隔离精定位支架，将温度传感器组件与镜片及其外部结构的稳定性做到了最佳，同时大幅度提升了来自手机外围高发热器件的热隔离效果。

2、手机在正常使用时电子器件会发热，因而导致测温时传感器的误差变大。针对这个问题，荣耀引入了半密闭式大热容、低反射均热系统，实现了环境温度、传感器温度与外围单晶硅镜片及其金属支架温度的热跟随效果。

根据荣耀官方实验室黑体标准数据，温差得到了有效控制，最终实现手机常规发热对温度测试结果的影响小于±0.06℃，这一步算是根治了温度传感器“外用”检测用途于智能手机的一大难题。

与工业测温枪相比较 两者测温结果相差极小

荣耀Play4 Pro支持红外测温，在日常生活中的用途还是相当多的，不仅可以测体温，同时也可测量开水、热茶的温度，避免热水烫伤；同时还能用荣耀Play4 Pro测量室内空调、暖气等温度，知冷知热。

荣耀Play4 Pro既可测人也可以测物，支持对温度数据单位进行切换，而且不同的对象可以分组进行多次记忆，这样能够察觉分析温度变化。

体温方面（由于不同人体部位的体表温度存在差异。显示的结果是将额头表面温度经过温度补偿AI算法得出的耳朵鼓膜温度）：荣耀Play4 Pro量程范围：35~42℃，测量环境温度16~35 ℃，测量距离2cm。最小分度值：0.1℃。

物体温度：量程范围：-20℃~100℃，工作温度0~35℃，测量距离2cm，最小分度值：0.1℃，建议使用距离：1-3cm。

四、性能：热门手游“虐机” 麒麟990火力全开！

作为5G手机的核心技术之一，处理器对2020年的5G来说至关重要，它不仅仅是影响手机的跑分，玩游戏的真实体验更重要，特别是在当前的5G网络下。

荣耀Play4 Pro继承了初代Play开创的搭配旗舰平台的传统，使用了麒麟990处理器。

考虑到荣耀的用户中年轻人居多，游戏性能一直是大家最关心的地方，那么其戏性能优化到什么地步了呢？今天我们不玩跑分，直接探一探荣耀Play4 Pro在最新版热门手游中的真实表现。

荣耀Play4 Pro的动力核心就是麒麟990处理器，具体来说，CPU方面，麒麟990采用2个Cortex-A76 2.86GHz大核，2个Cortex-A76 2.09GHz中核，4个Cortex-A55 @1.86GHz小核的三档能效架构，最高主频可达2.86GHz。NPU方面，麒麟990采用自研达芬奇架构，进一步强化手机AI功能。

除此之外，麒麟990还支持GPU Turbo及 Kirin Gaming+两大游戏优化技术，能AI调度频率，动态感知游戏性能瓶颈所在，通过游戏大数据建立了精准的KirinGaming+游戏性能功耗模型，不仅能够保证游戏60fps满帧运行，还降低了SoC功耗，进而提高游戏续航、降低游戏时的发热，长时间打游戏的体验更佳。

那荣耀Play4 Pro使用麒麟990玩游戏的真实表现如何呢？我们使用了《王者荣耀》、《跑跑卡丁车》、《穿越火线》、《和平精英》四款热门游戏来“虐了”一遍，在最高画质下看看游戏是不是能够满帧运行。

首先来看《王者荣耀》，画质上选了超高画质及超高分辨率，还有多线程模式，特效能开的全开了。

从测试结果来看，荣耀Play4 Pro的麒麟990应付王者荣耀这样的手游压力极小，平均帧59.9帧，全程几乎没波动，平均帧时间只有16.7ms，运行的非常稳定，不卡顿不掉帧。

在和平精英游戏中，也是HDR高清画质、极限帧率、抗锯齿开，反正特效全部开满。

测试出来的结果也不意外，平均59.9帧，除了个别位置有一丝掉帧之外，全程也很稳定，帧时间依然只有16.7ms，全程依然是接近满帧运行。

在《跑跑卡丁车：竞速版》中，我们也将所有画质及帧率开到最大，并关掉省电模式，最大可能压榨麒麟990的性能。

在这个游戏中，麒麟990 也毫无压力，平均帧60.2fps，无掉帧，无卡顿，平均帧时间只有16.6ms，全程流畅。

《穿越火线：枪战王者》也是一样的，全部开最大画质和特效。

结果如上所示，平均帧59.5帧，平均帧时间也只有16.8ms，全程绝大部分的帧数都是很流畅的。从上面四款热门手游的表现来看，使用麒麟990处理器的荣耀Play4 Pro手机游戏性能毫无压力，最高画质+分辨率下不仅仅是流畅，而是全程满帧运行，帧数波动非常小，无压力征服目前主流手游。

——5G体验

荣耀Play4 Pro支持NSA/SA双模5G。并且支持6个5G频段：即支持NR: n41/n77/n78/n79/n1/n3，支持5G智慧双卡以及双卡VoLTE，一卡VoLTE通话，一卡5G上网；一卡VoLTE通话，一卡VoLTE来电。

不过，三大运营商的5G网络建设还在稳步推进当中。在实测网速的时候，因为不同地域、不同时间、不同运营商的网络稳定状况可能不尽相同，网络测速结果可能与你亲自体验到的有些出入。

在我们的测试环境之中，荣耀Play4 Pro的5G网络下载速率4G网络下的43倍，上传速度是后者的2.9倍。

同时可以看到在测试环境下，4G网络测试延迟为33ms，5G网络下测试延迟为19ms。在麒麟990+巴龙5000支持下的荣耀Play4 Pro，5G网络测试延迟比4G网络环境下低了大约14ms。

目前5G阶段以NSA组网模式为主，用户面通过5G传输，控制面信令仍旧通过4G传输。也就是说非独立组网模式下的总延迟是4G控制面信令延迟叠加5G用户面延迟，再叠加互联网延迟。

所以当前阶段，受制于运营商，不仅仅是游戏延时，日常使用下所有5G手机的网络延迟亦不能有什么明显提升。只有在未来SA组网模式完善，去除4G控制面信令延迟的阻碍，可以实现更低更理想的时延。

得益于麒麟990+巴龙5000加持，荣耀Play4 Pro支持SA/NSA 5G双模组网。可以看到，无论在哪个阶段，哪个时期，哪种网络环境下，它都可以平稳过渡、正常使用。

五、拍照：暗光仍是最大优势 OIS加持长焦镜头

荣耀Play4 Pro后置搭载双摄，由索尼 IMX600 RYYB 4000万超感光摄像头+800万3X长焦镜头组合而成，支持像素四合一、激光对焦、AIS手持超级夜景、3X光学变焦等。

这套影像系统当中，最令人意外的莫过于IMX600 RYYB主摄的加入，要知道，此前该主摄长期是荣耀旗舰机型的专属，此次一步到位直接放到了荣耀Play4 Pro身上相当慷慨。

4000万像素IMX600 RYYB传感器主摄，1/1.7寸大底达到了2020年旗舰机的顶级水平，RYYB传感器阵列提高了40%的进光量，同时还支持4合1像素，可合成2.0um超大像素，提高感光能力，与RYYB一起增强了夜景拍照。这样豪华的主摄在过去是无法想象的。

荣耀Play4 Pro搭载800万长焦镜头，支持3倍无损光学变焦和最高30倍数字变焦，支持OIS光学防抖及快速激光对焦，充分抑制抖动，保证画面的清晰度；可完整覆盖常用的80-810mm等效焦段。

1、日间样张

1x

2x

3x

2、夜间样张

常规模式

夜景模式

两部手机均开启夜景模式

荣耀Play4 Pro关闭夜景模式，被对比的某机型开启夜景模式

六、充电续航：40W快充护航4200毫安时大电池

荣耀Play4 Pro配备了4200毫安时大电池，同时支持40W快充，接下来就来看看其续航、充电表现如何。

接下来我们通过PCMark检验一下其续航表现。

PCMark是以整机综合性能为考量的测试软件，可精准反应手机日常使用的处理性能，多个日常测测试场景，例如网页浏览、视频编辑、文档编写、图片编辑等等，并可以进行电池续航测试。

屏幕亮度调整为50%，在PCMark所设定的多个日常测测试场景当中，例如网页浏览、视频编辑、文档编写、图片编辑等等，荣耀Play4 Pro可以支撑超过14个小时。

使用官方原装的40W充电器为荣耀Play4 Pro充电。经过测试，从3%到98%，只需要花费50分钟的时间，对于一块容量达到4200毫安时的大电池而言这速度相当可观。

七、总结：太多旗舰要素

当年的荣耀Play仅仅靠着1999元+麒麟旗舰芯+GPU Turbo的三板斧就能一招鲜吃遍天，而如今的荣耀Play4 Pro有了更多选择，也给了我们十足的惊喜和太多意料之外的东西：

在ID设计上荣耀Play4 Pro的机甲版为代表的配色版本带来足够的新鲜感，麒麟标首度外露，张扬且自信。

随着荣耀在影像系统方面的天花板抬高，整体也都水涨船高，IMX600 RYYB超感光主摄这样的旗舰专属模组被下放到荣耀Play4 Pro的身上，其夜间弱光下的表现在同价位的机型当中没有对手，甚至要强于当前的一些非荣耀/华为品牌旗舰，基于RYYB超感光镜头所形成的硬件代差是对手短时间难以追赶弥补的。

荣耀Play4 Pro还拥有支持3倍光学变焦且自带OIS的长焦镜头，拓宽了创作空间，如此一来，空间、时间的二维需求均得到满足，这样的影像系统相当实用且好用。

性能仍然是荣耀Play4 Pro的底气所在，在2899元的起售价基础上用上旗舰同款的麒麟990平台，也是其亮点所在。

经过实测，火力全开的麒麟990采用2个Cortex-A76 2.86GHz大核，2个Cortex-A76 2.09GHz中核，4个Cortex-A55 1.86GHz小核的三档能效架构，最高主频可达2.86GHz。再叠加GPU Turbo及 Kirin Gaming+两大游戏优化技术加持，能够保证《王者荣耀》、《跑跑卡丁车》、《穿越火线》、《和平精英》等主流手游在极限画质下的几乎全程满帧运行。

测温功能是一个未曾想到过的意外彩蛋，经过实际体验测试，这并不是一个噱头，在日常当中不仅可以用得上，测试结果相对较为准确，而且使用条件也不苛刻：体温方面量程范围：35~42℃，测量环境温度16~35 ℃，测量距离2cm。最小分度值：0.1℃。

在定价上，荣耀Play4 Pro充分考虑到了用户的接受度，结合旗舰同款的麒麟990平台、IMX600 RYYB、40W快充，在同档位竞品内，综合实力较佳。
