品胜全协议移动电源拆解，支持华为系列手机快充，仅靠一颗芯片

最近品胜推出了一款多口快充移动电源，这款产品容量达20000mAh，续航能力强，配备的两个USB-A最大输出功率都是22.5W，性能完全一样，支持盲插使用，而且接口支持华为SCP超级快充协议，可满足华为系列手机快充需求。

此外这款移动电源还具备USB-C和Lightning接口，支持18W双向快充，iPhone、小米等品牌手机也能适用。这款产品无论是自身蓄电还是给不同类型设备充电速度都很快。下面充电头网就对这款产品进行拆解，一起来看看里面用料做工如何。

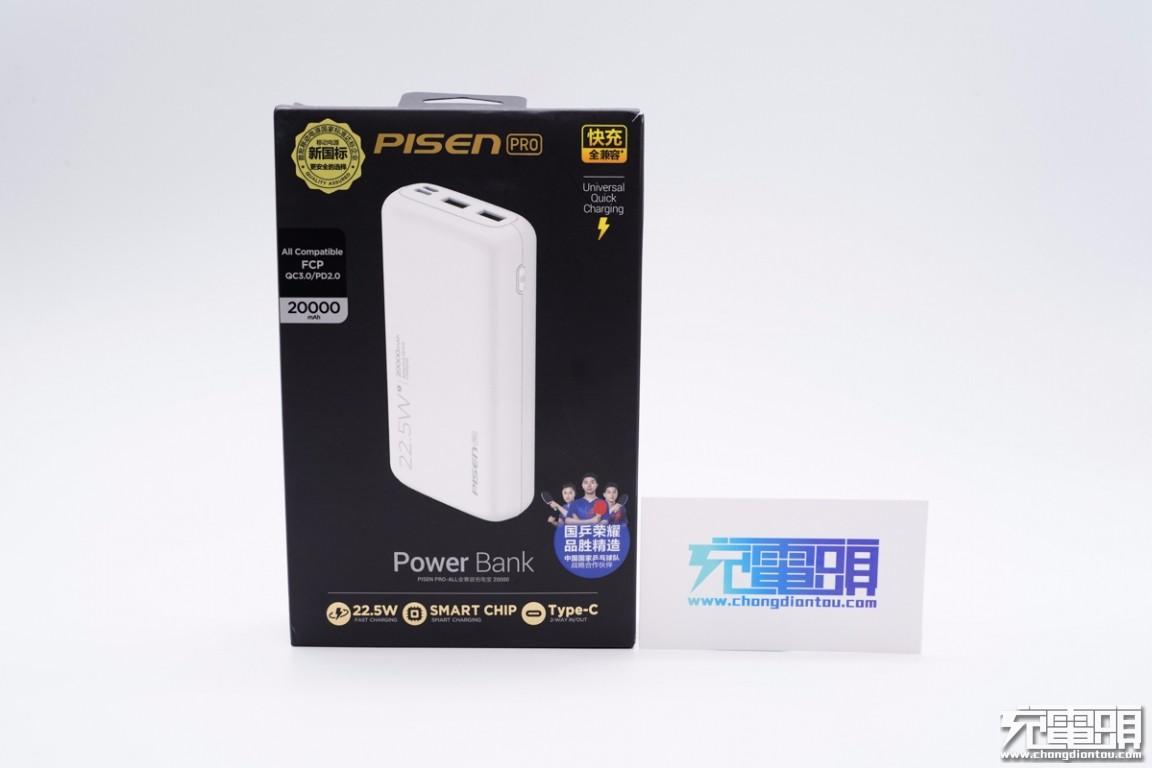

包装盒顶部带有挂钩，正面设计有PISEN品牌、移动电源外观图，以及QC/PD快充、20000mAh、22.5W等信息标识。

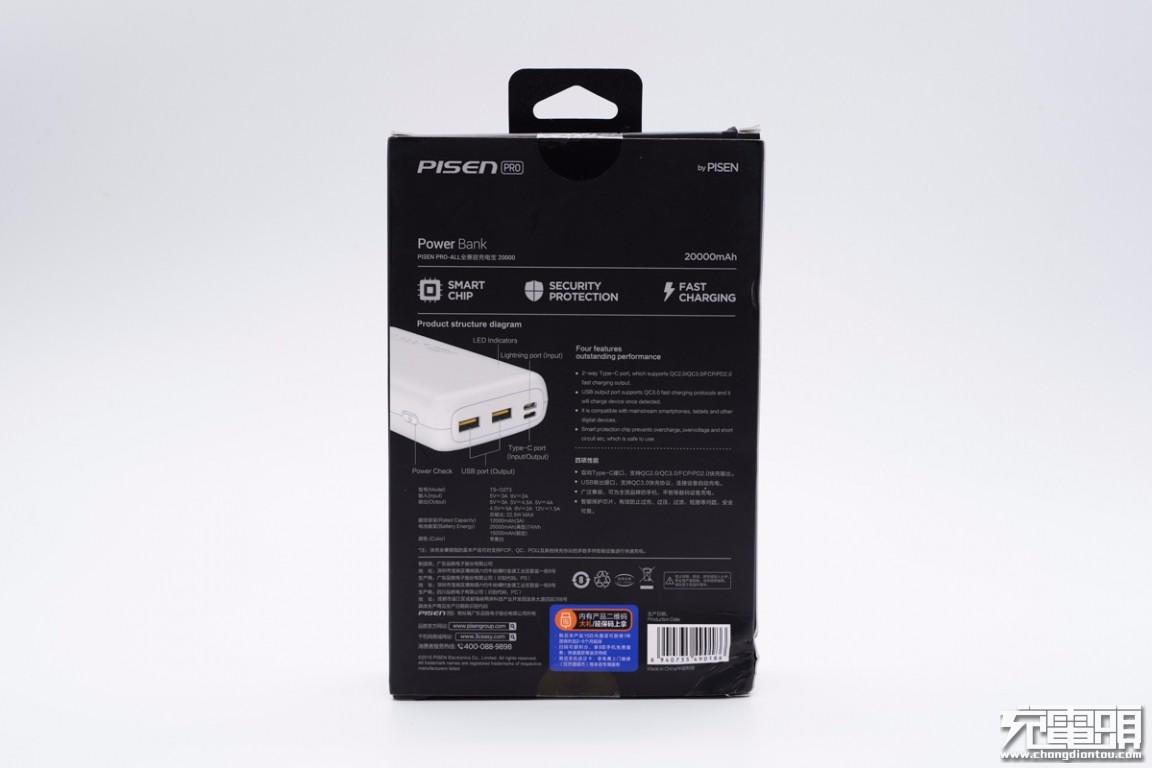

盒子背面印有产品介绍图以及相关参数信息。

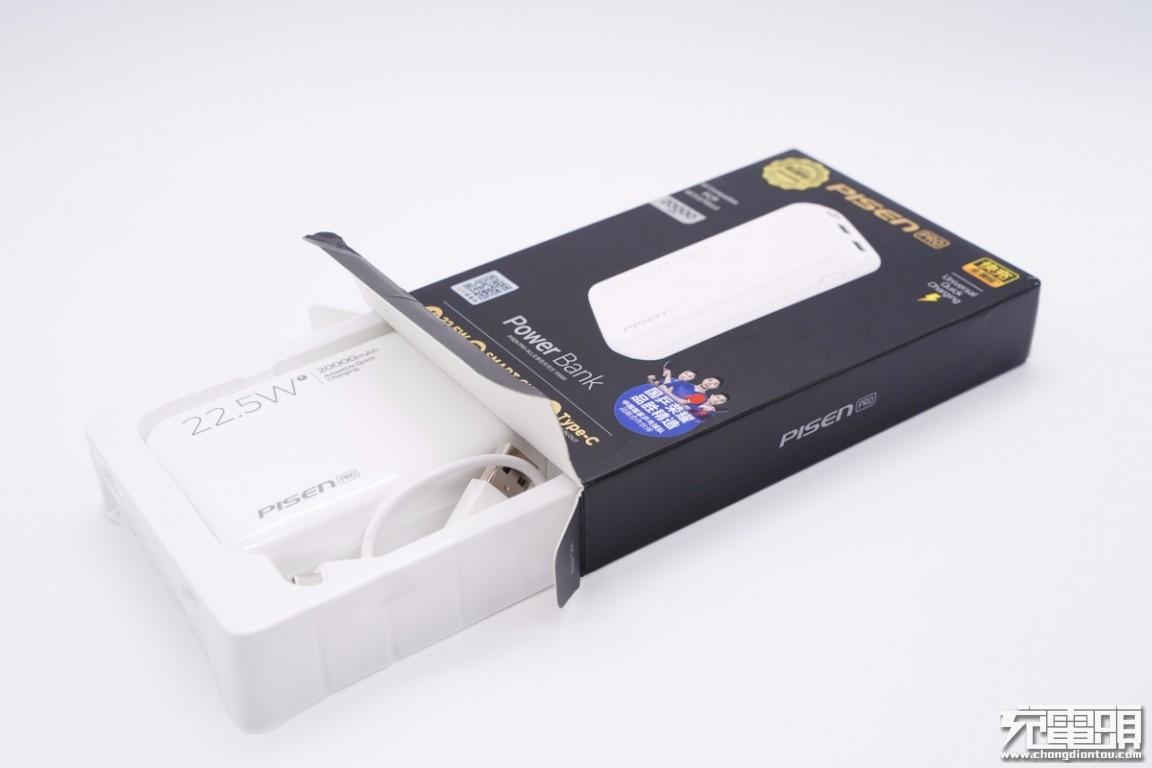

打开包装盒，内部使用塑料盒进行固定保护，移动电源外套有防刮膜。

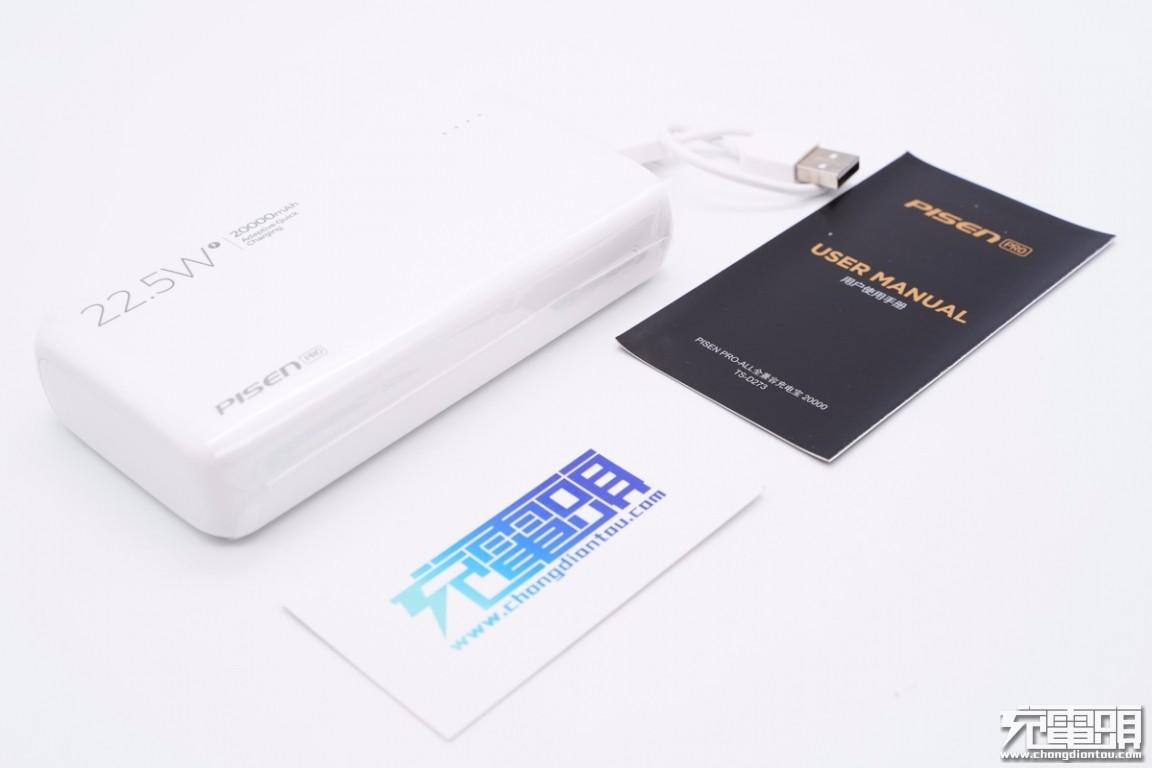

包装内含移动电源、USB-A to USB-C数据线和使用说明书。

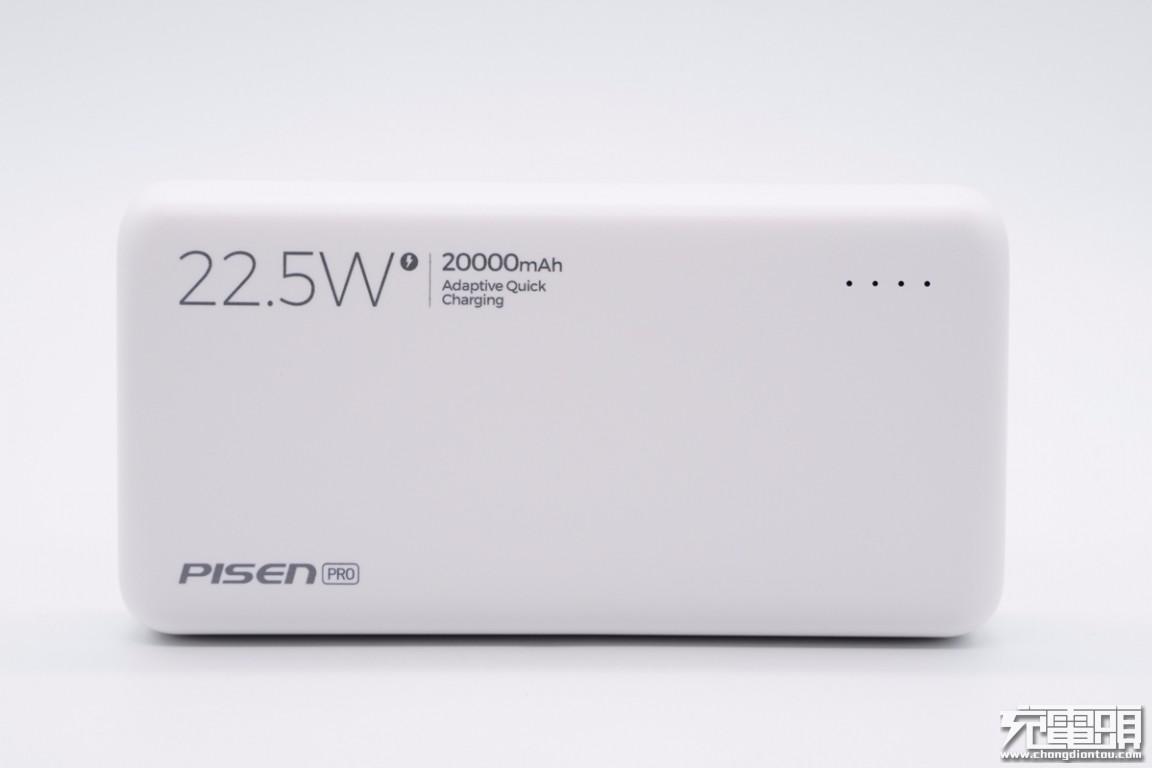

品胜这款移动电源采用PC阻燃材质白色外壳，表面磨砂处理，边角过渡圆润。机身正面印有PISEN品牌、22W快充和20000mAh容量。

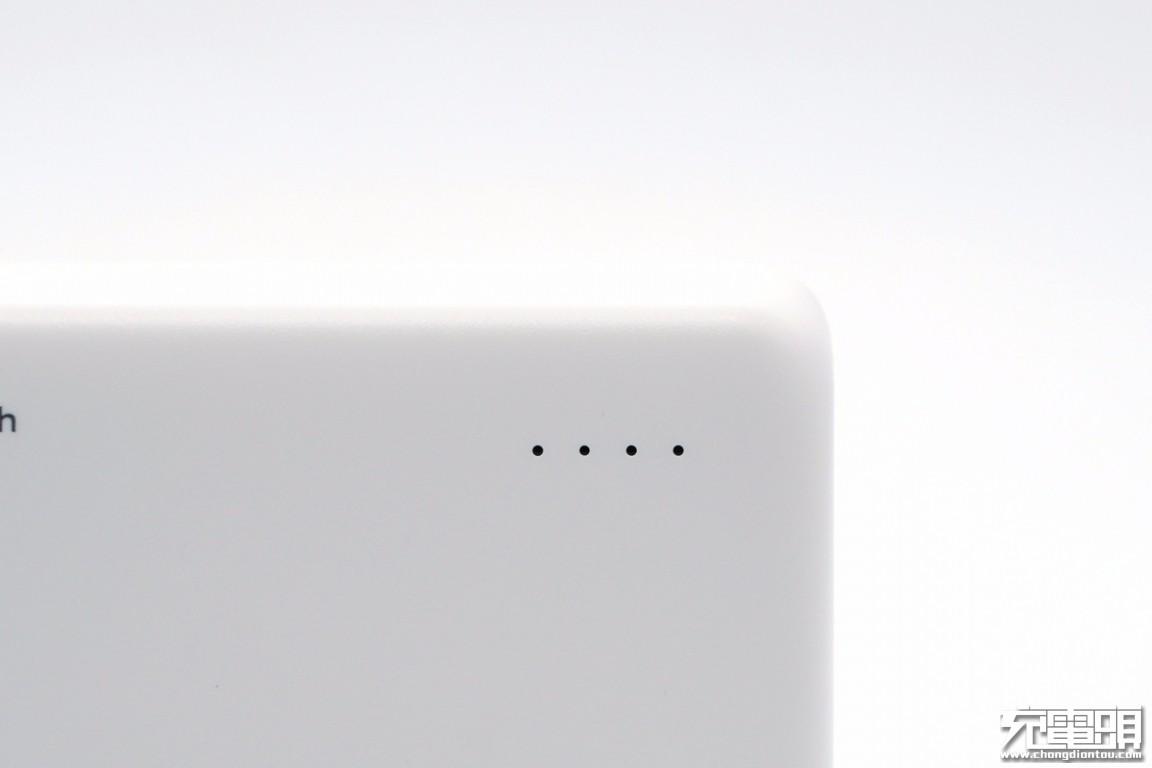

机身正面一角还设有电量指示灯。

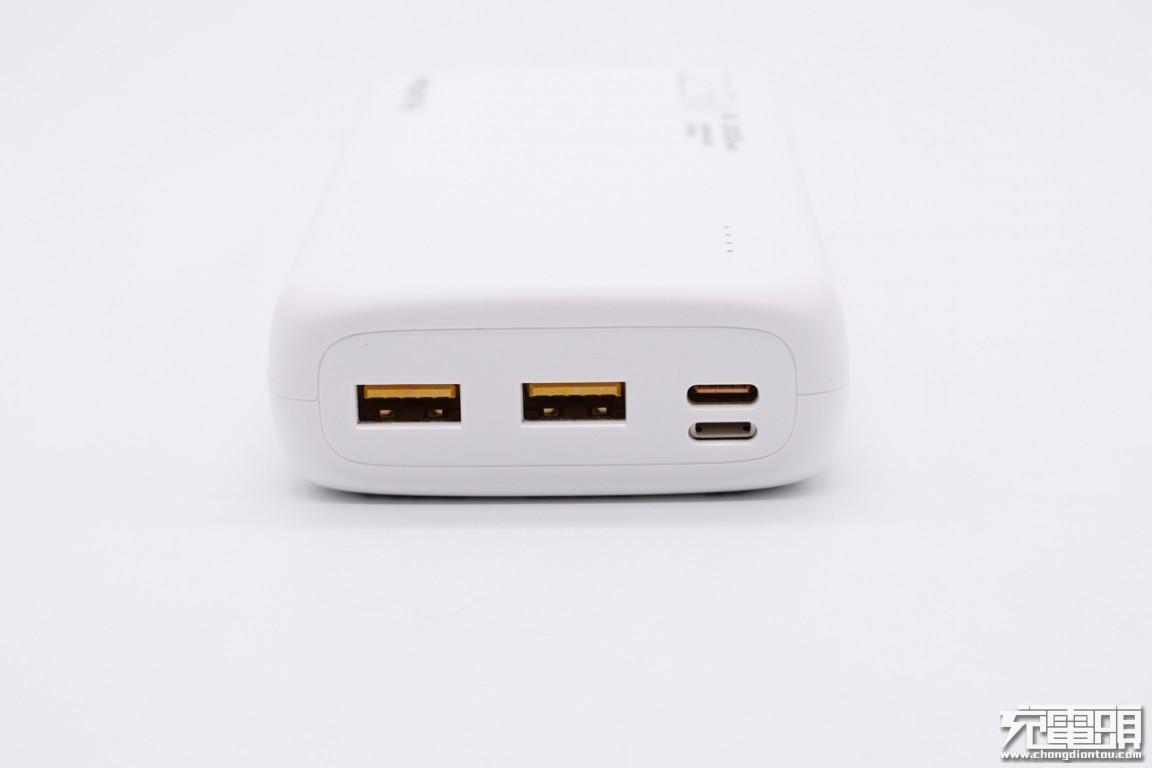

移动电源顶面配有2A1C和Lightning接口。

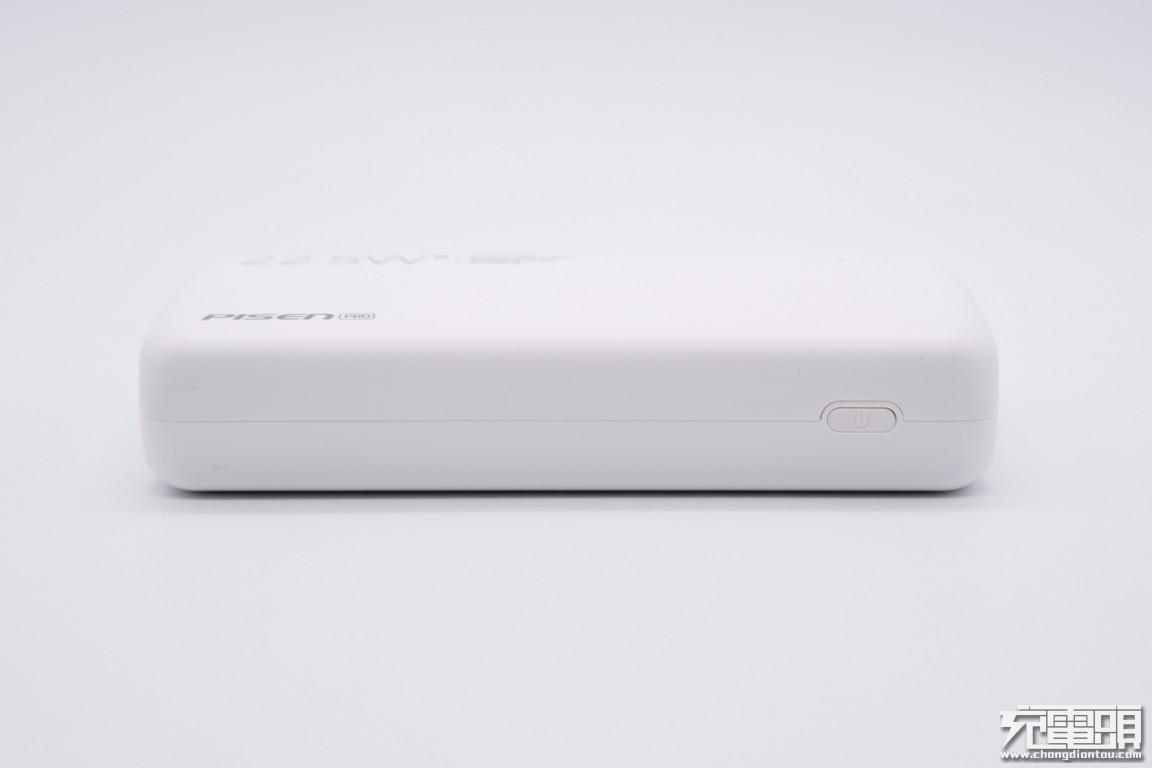

侧面配有电源键。

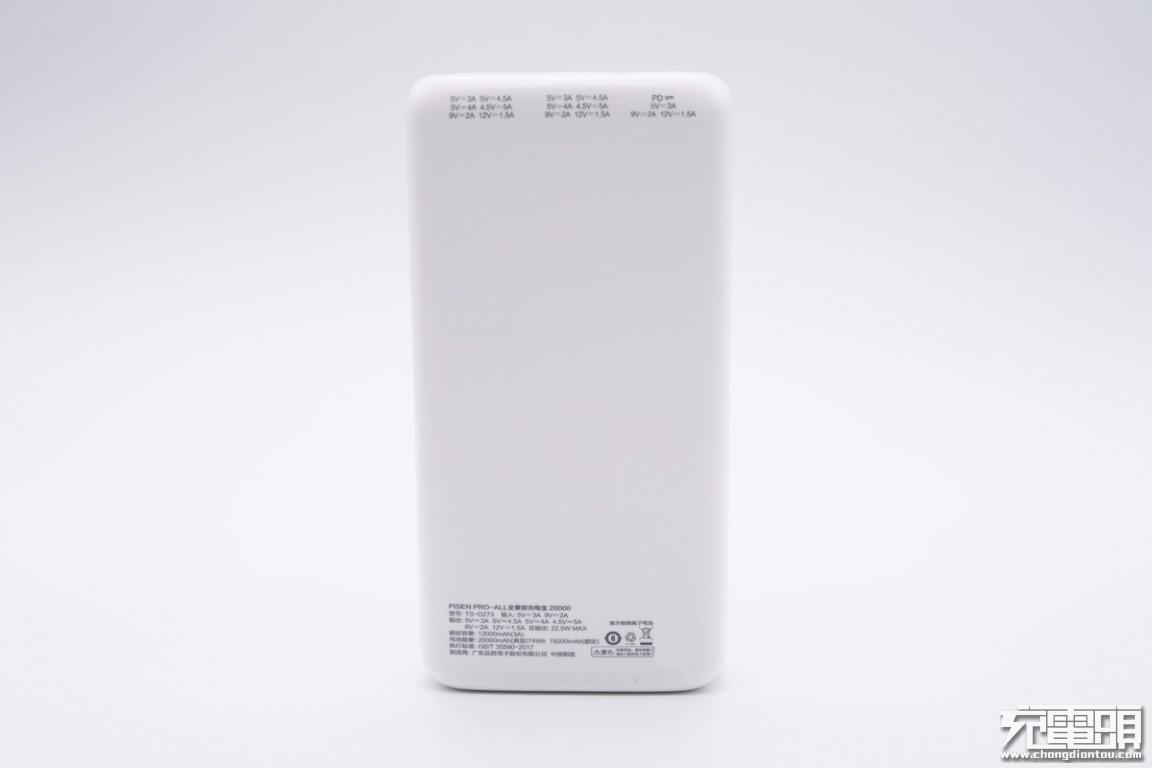

机身背面一览。

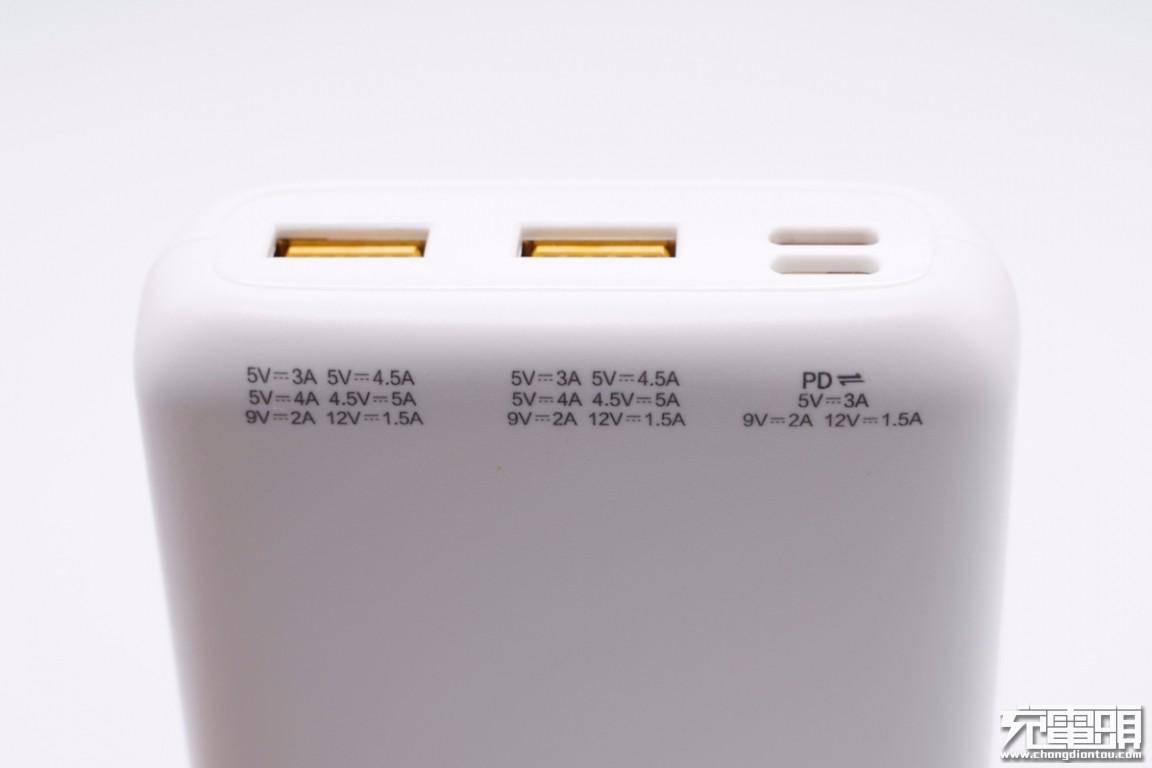

背面靠近接口端处标注了对应USB接口的参数信息。

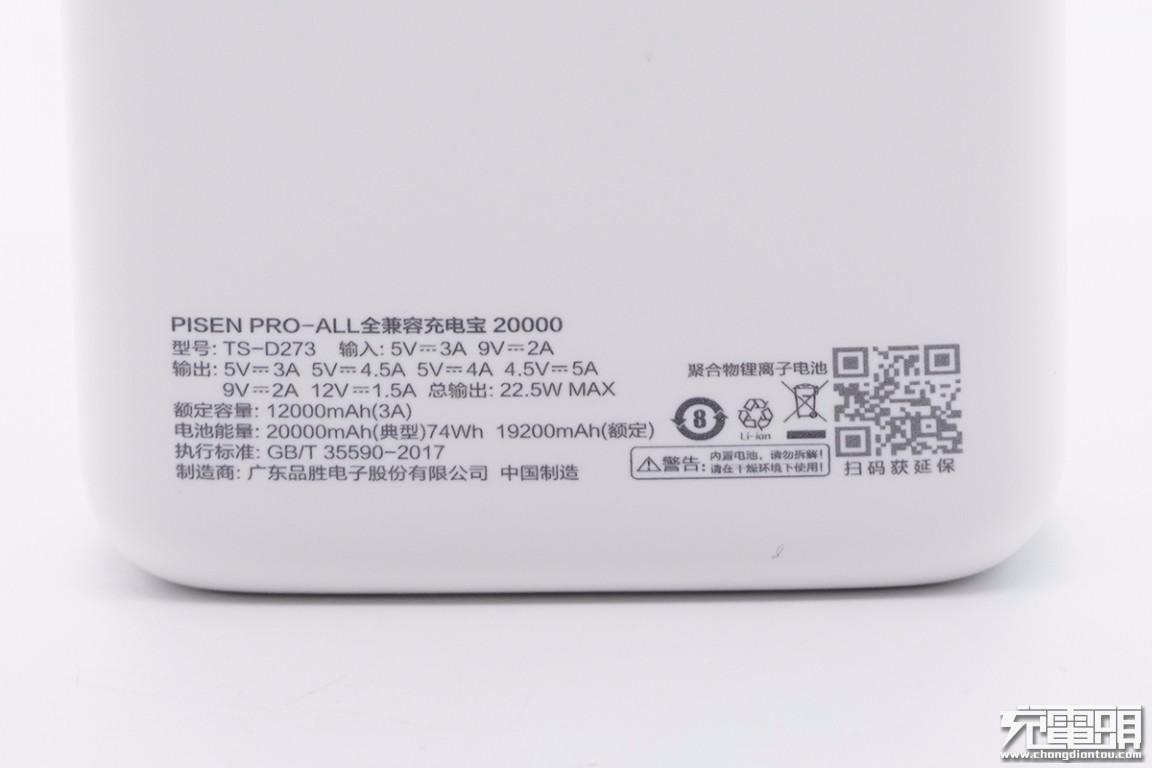

底部标注了移动电源的参数信息型号：TS-D273输入：5V3A、9V2A输出：5V3A、5V4.5A、5V4A、4.5V5A、9V2A、12V1.5A总输出：22.5W MAX电池能量：20000mAh（典型）74Wh 19200mAh（额定）额定容量：12000mAh（3A）制造商：广州品胜电子股份有限公司

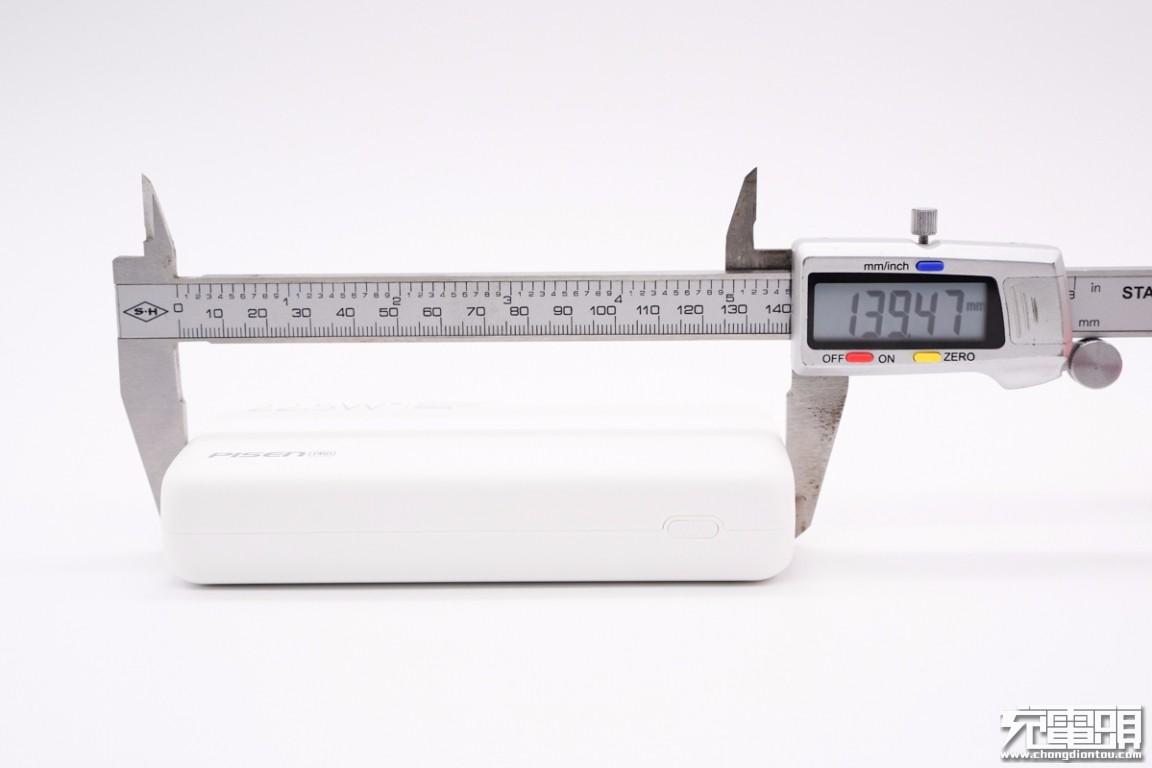

使用游标卡尺实测移动电源机身长139.47mm。

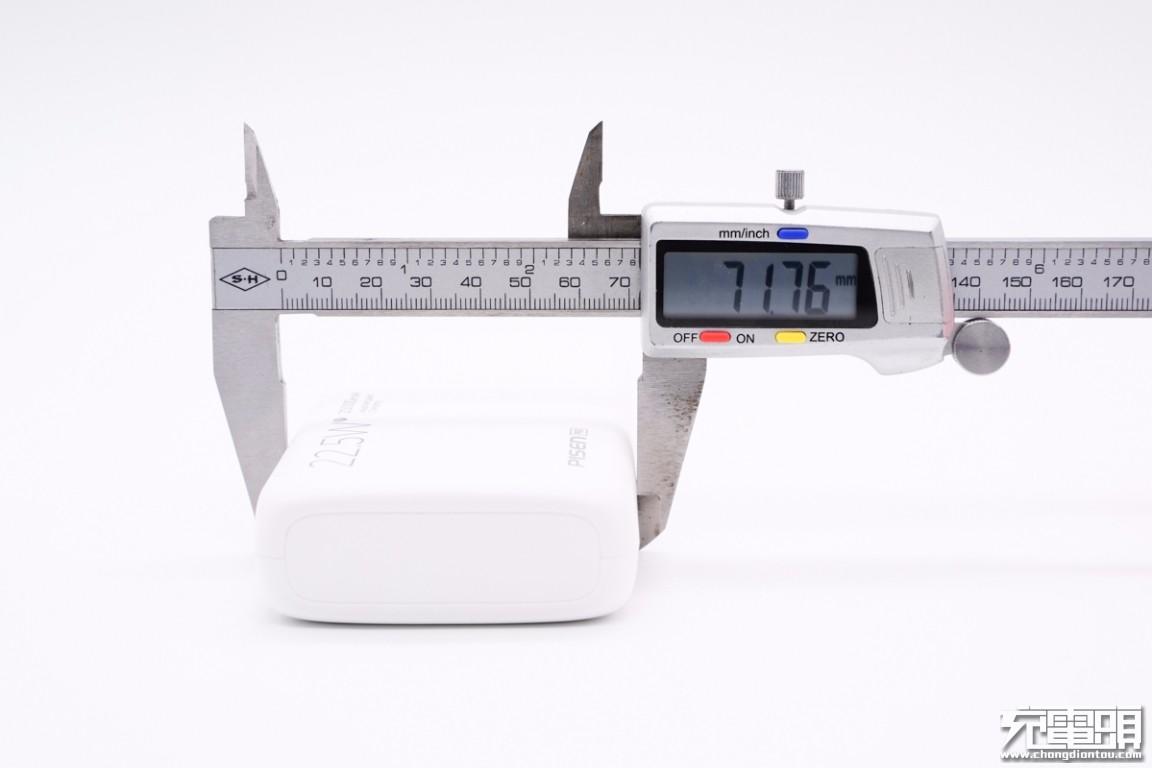

宽71.76mm。

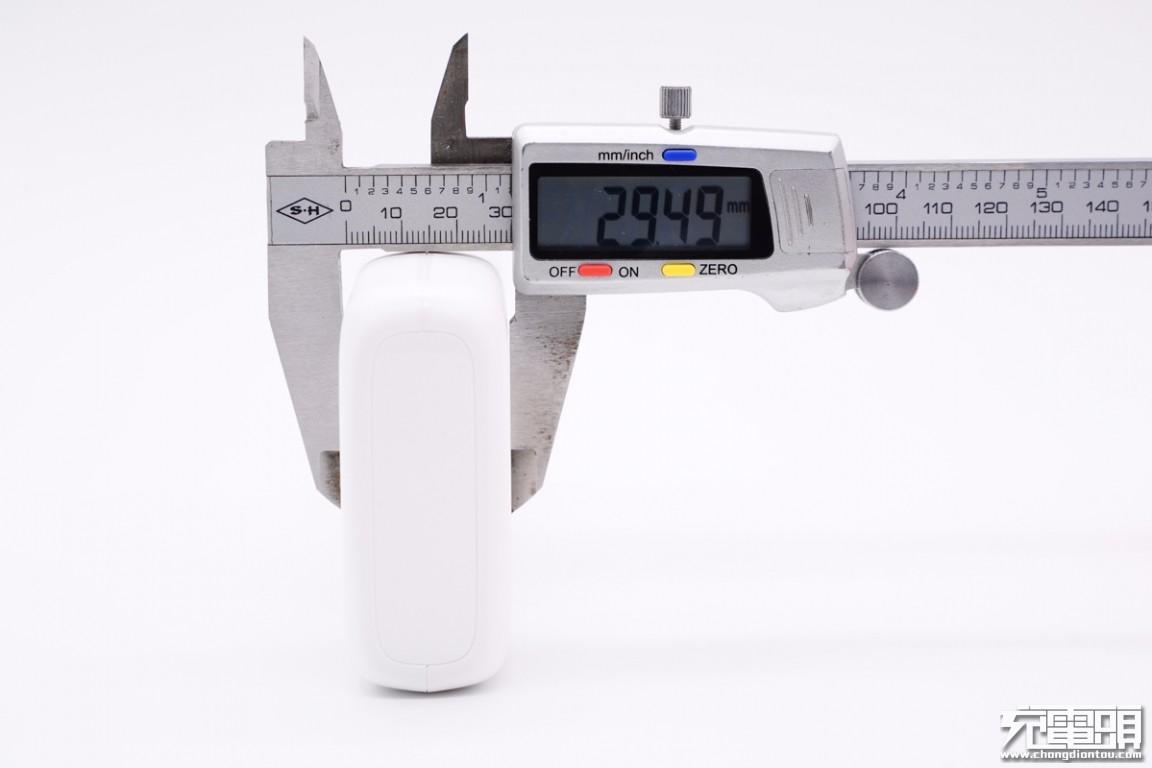

厚度为29.49mm。

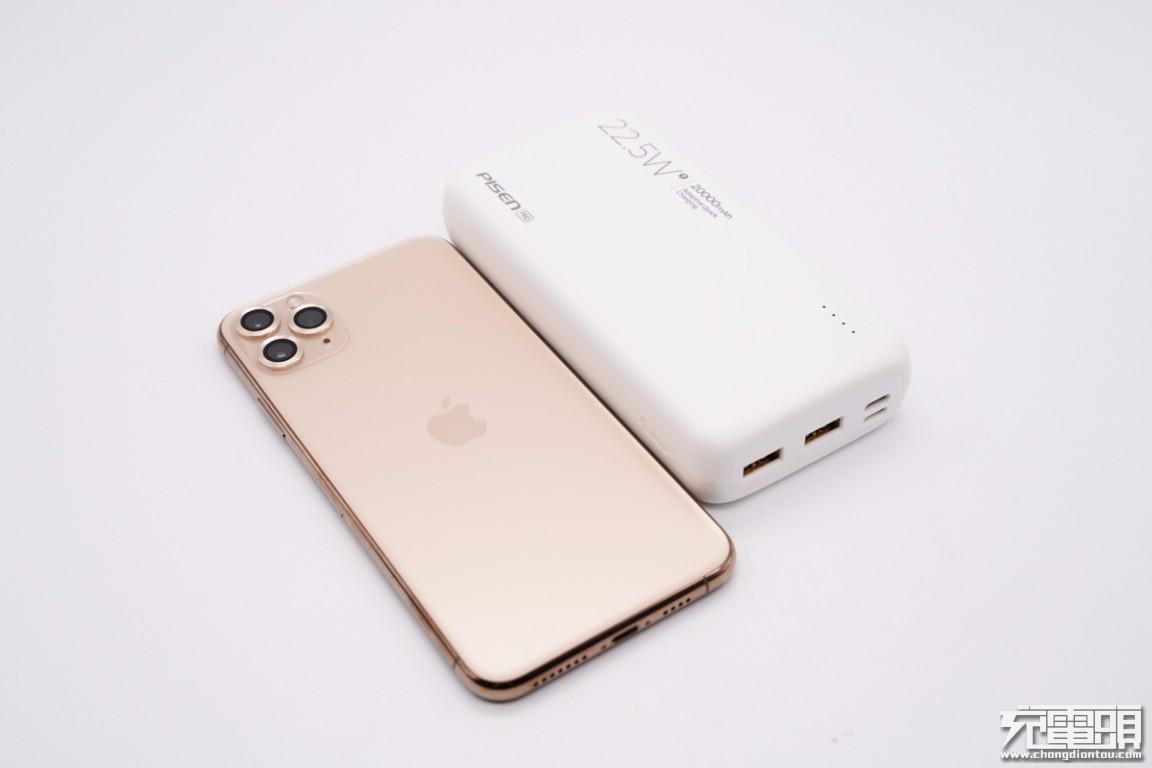

和iPhone 11 Pro MAX大小直观比较，品胜这款产品要小一些。

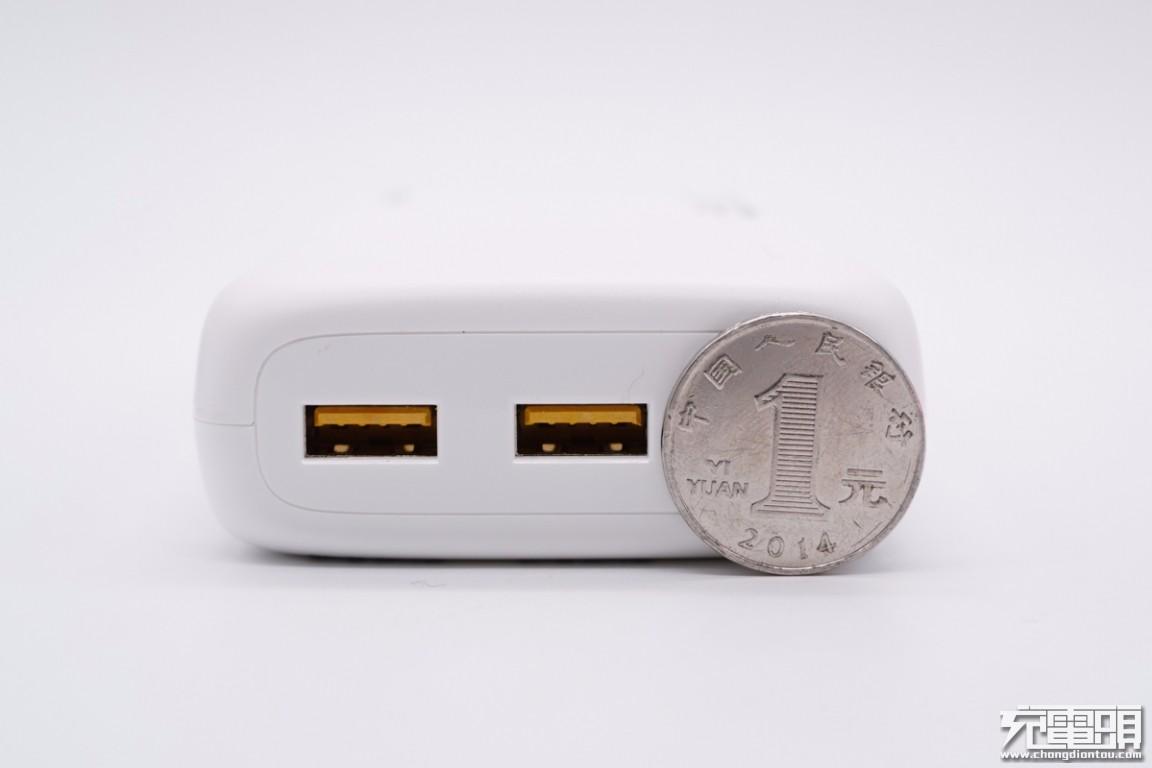

机身厚度比一元硬币直径大一点。

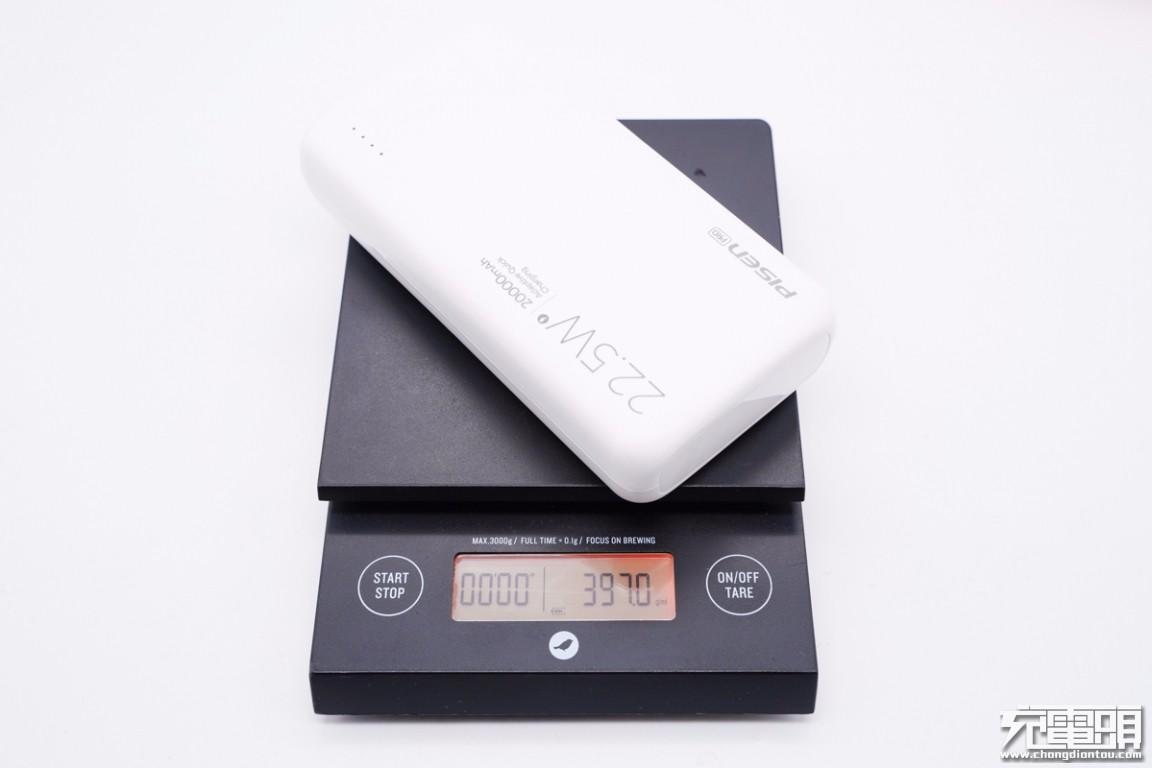

净重约为397g。

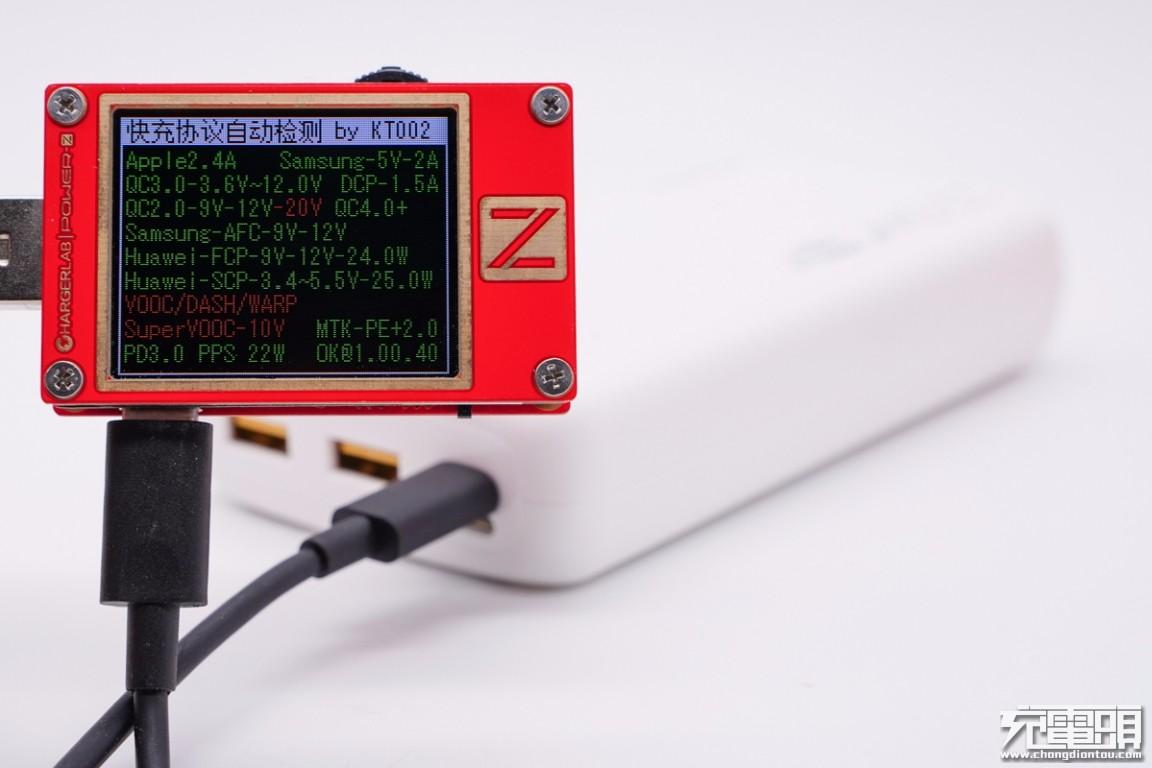

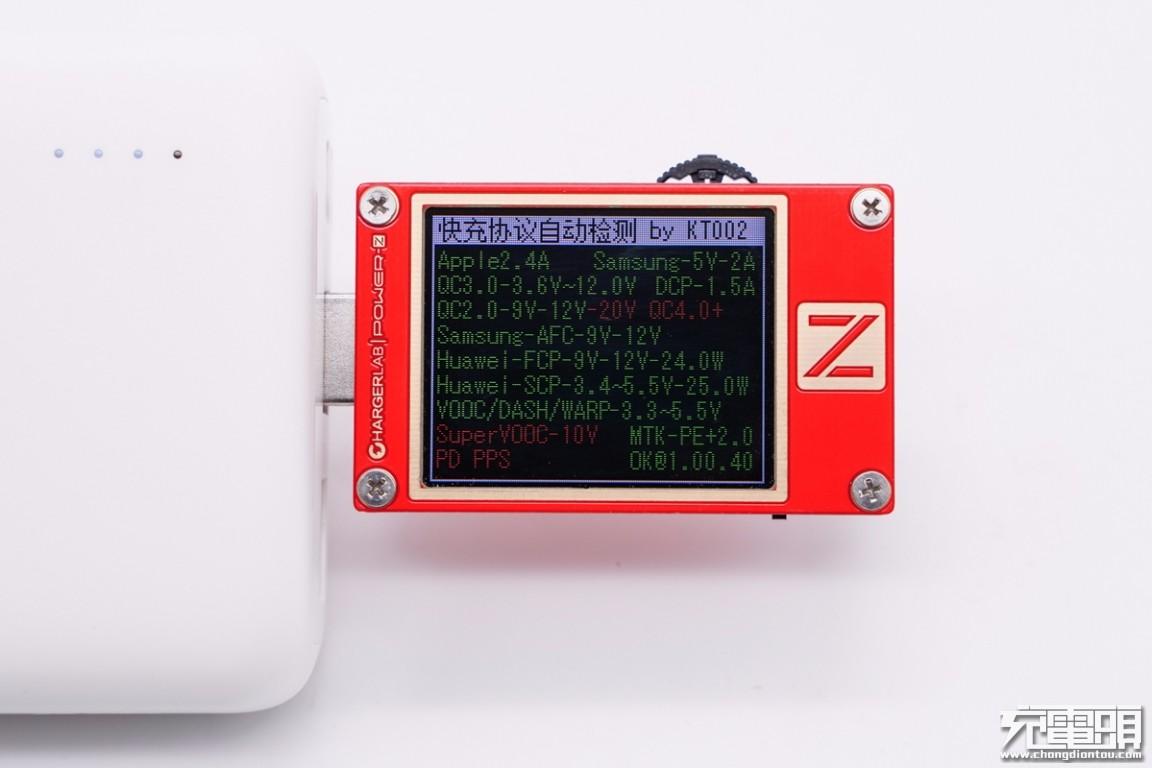

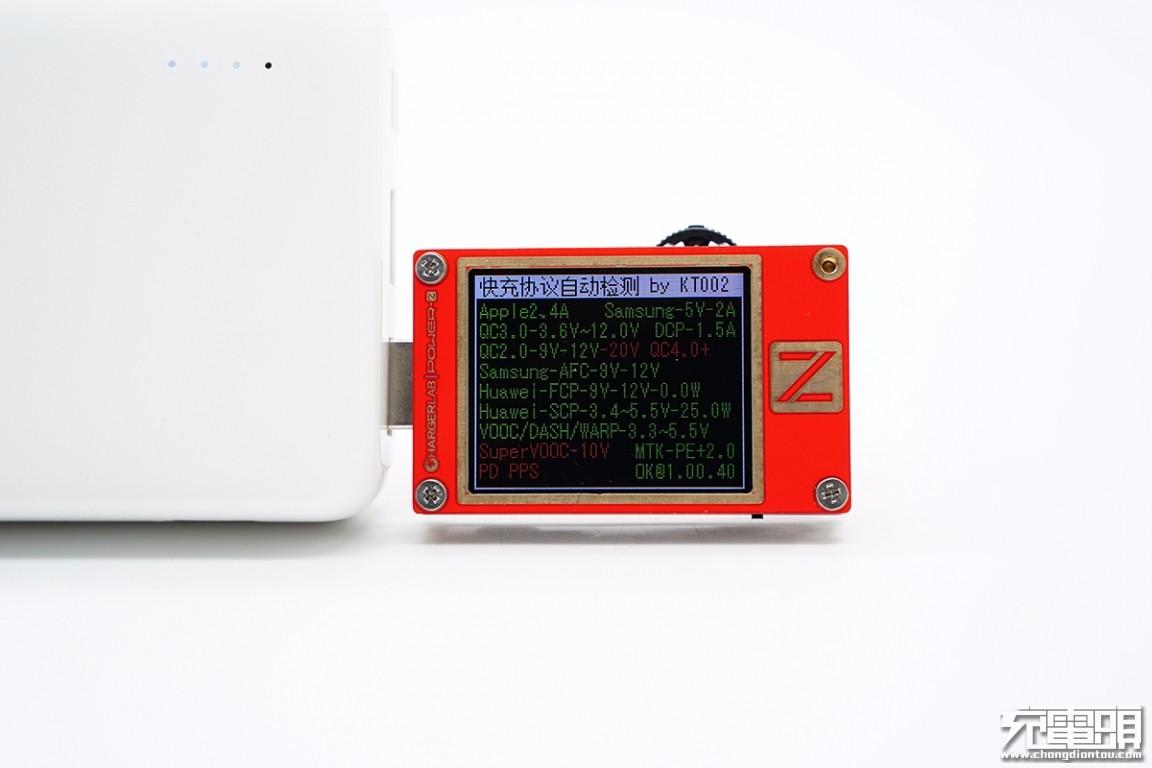

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0多个快充协议。

使用KT002检测另一个USB-A口的输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0这些协议。

另外使用KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0多个快充协议。

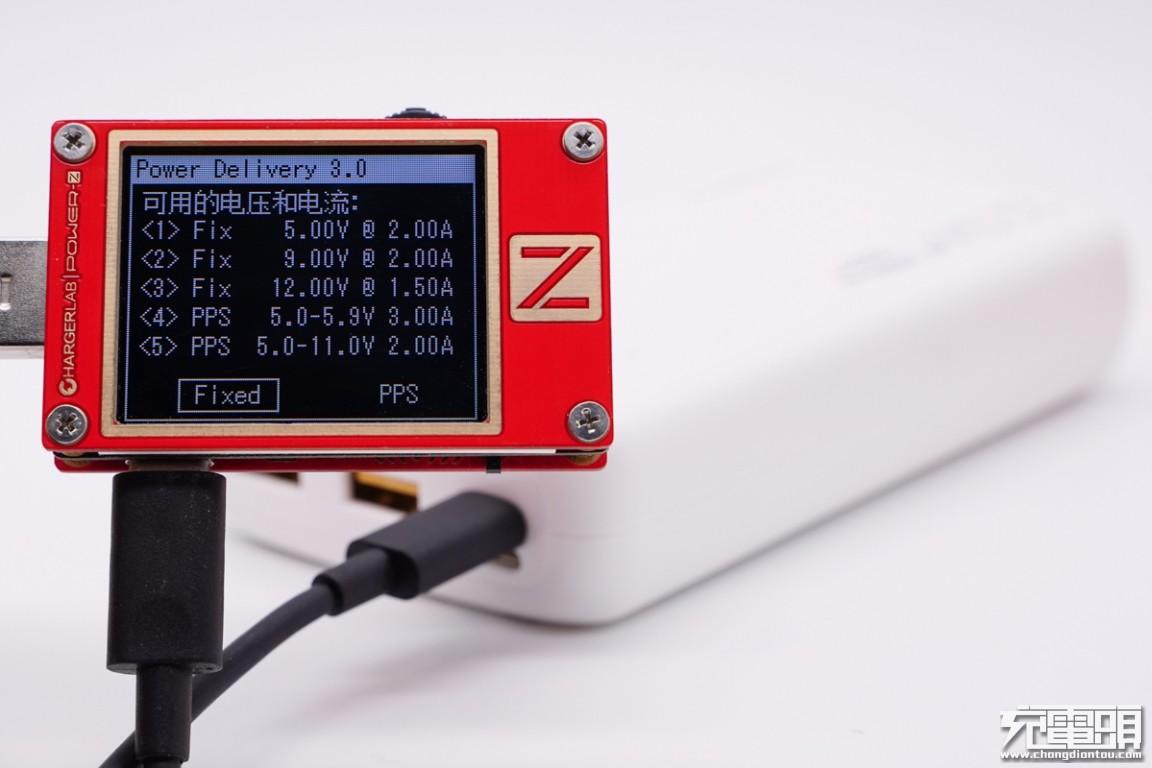

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V2A、9V2A、12V1.5A三组固定电压档位以及5-5.9V/3A和5-11V/2A两组PPS电压档位。

二、品胜22.5W快充移动电源拆解

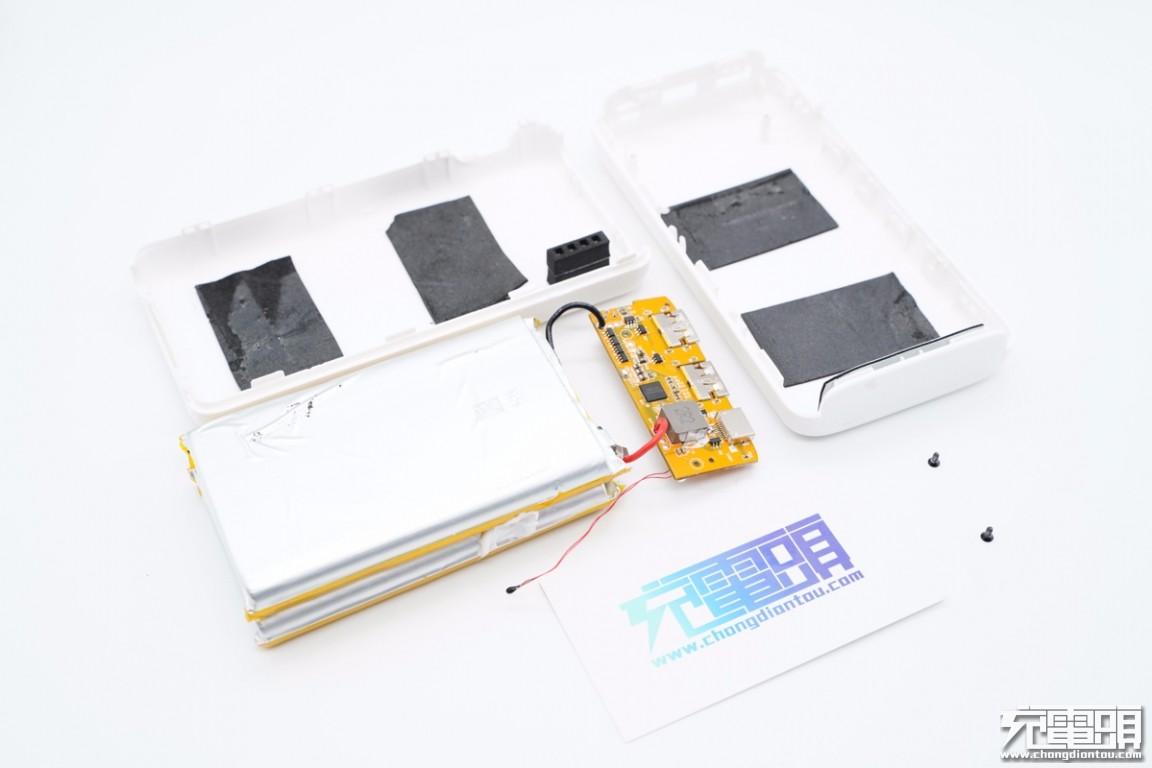

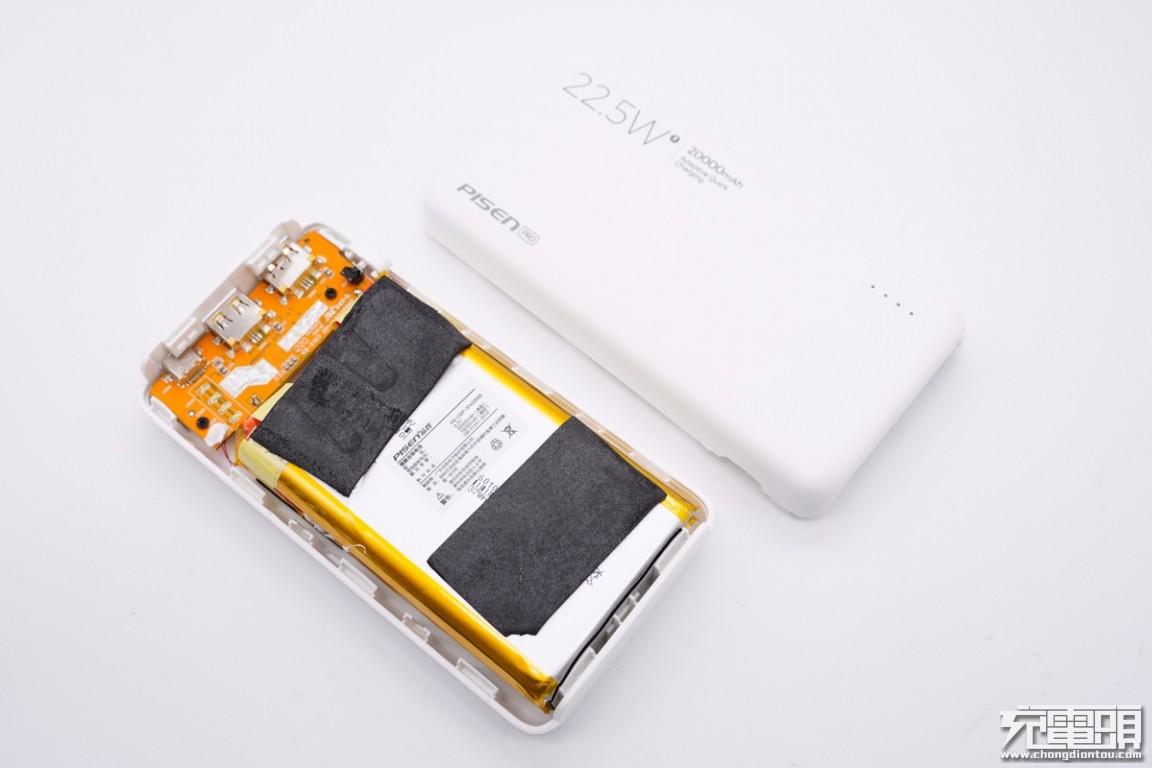

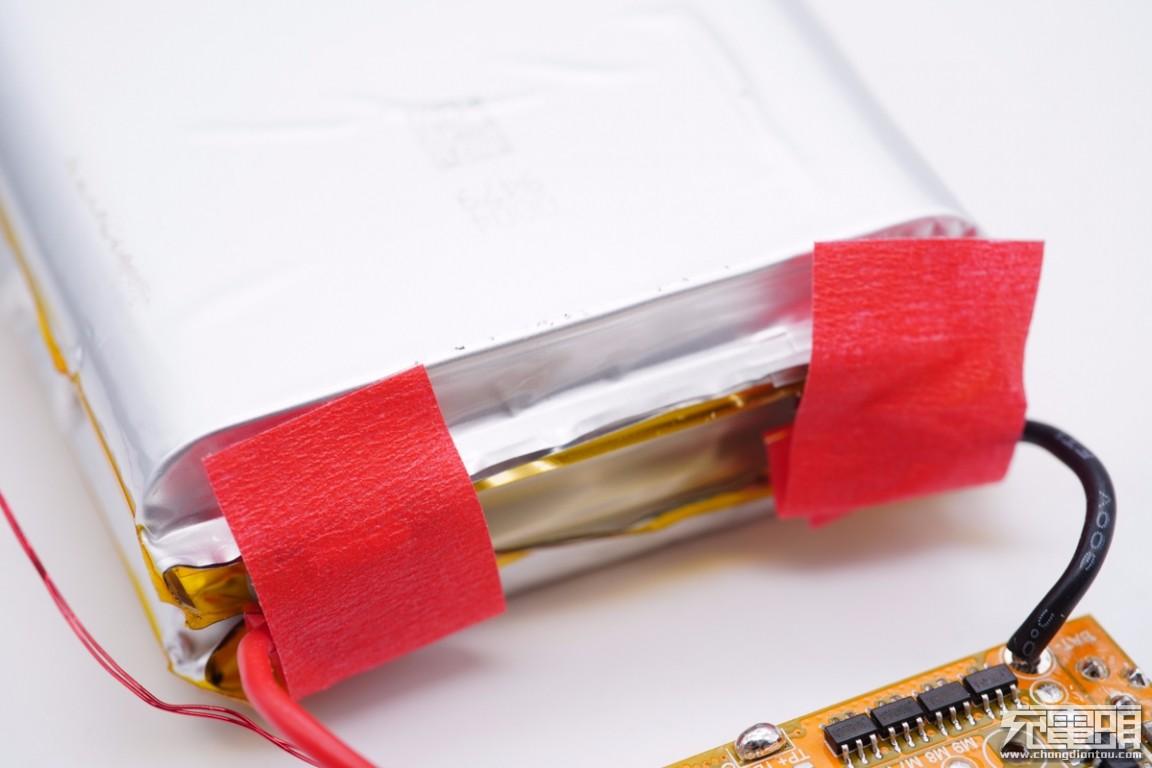

将机身壳拆开，边缘采用卡扣进行封装，电芯上贴有两块泡棉胶进行固定保护。

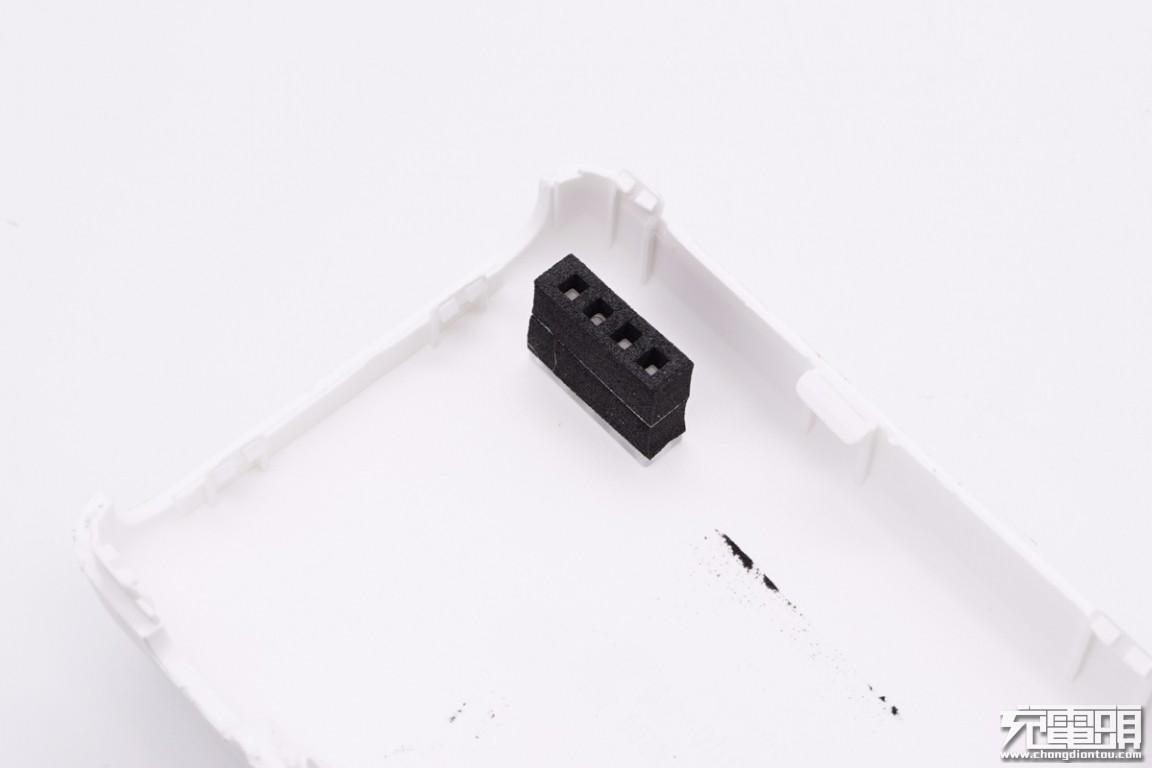

导光柱上套有黑色泡棉，防止串光。

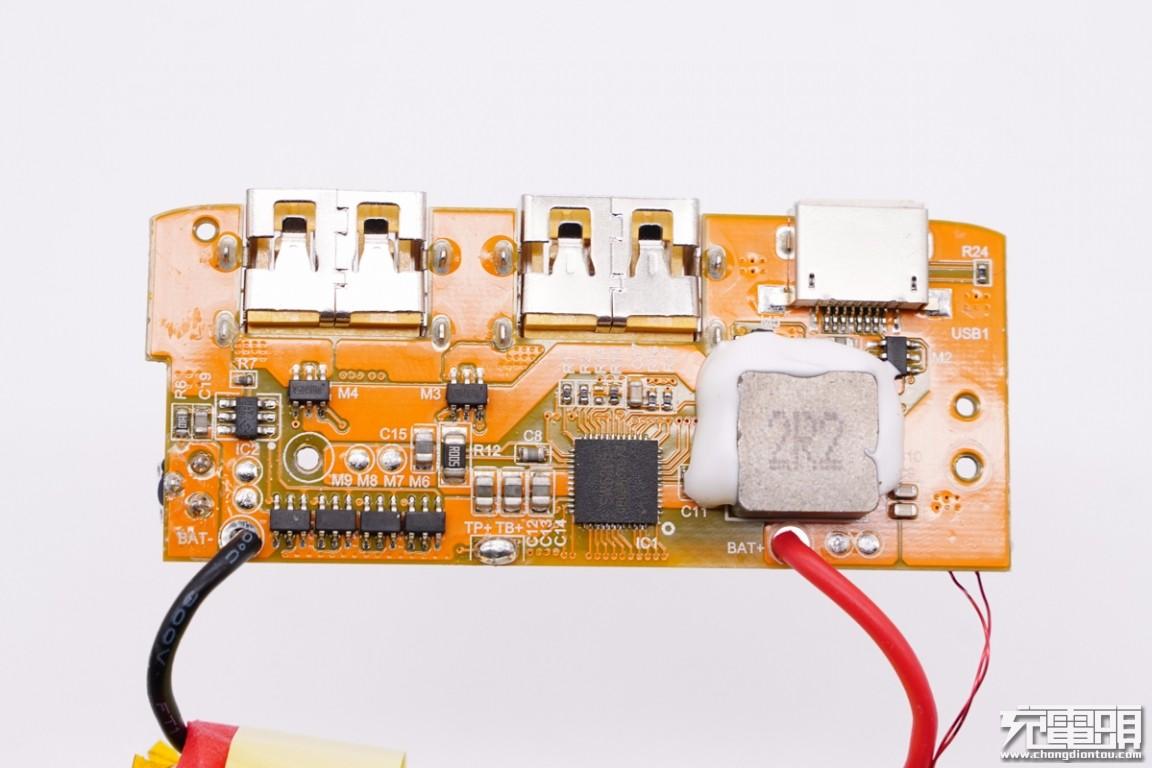

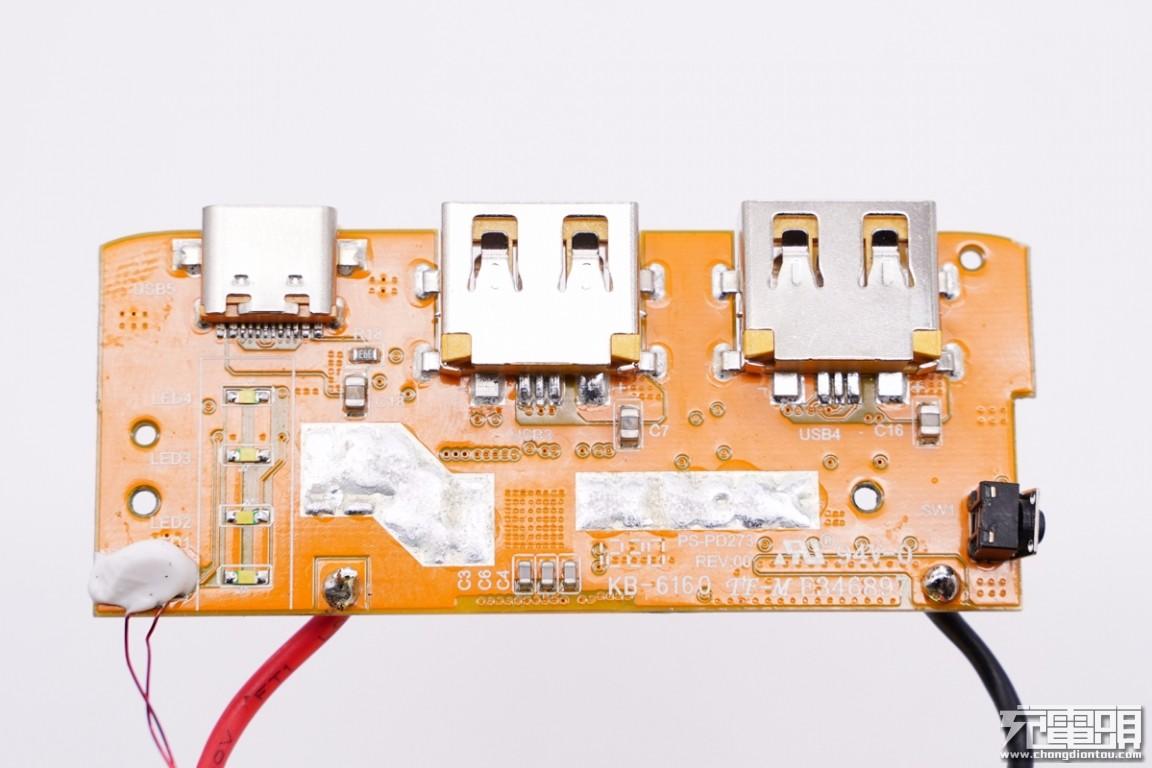

PCB板正面一览，电感打胶加固，旁边是移动电源主控芯片。

板子背面一览，做了过孔设计和露铜加锡处理，增强散热。

经过对PCB板正背面电路观察分析发现，品胜20000mAh 22.5W快充移动电源采用一颗主控芯片进行升/降压转换实现四口任一可快充输入/输出架构。下面我们就从输入端开始一一了解各元器件。

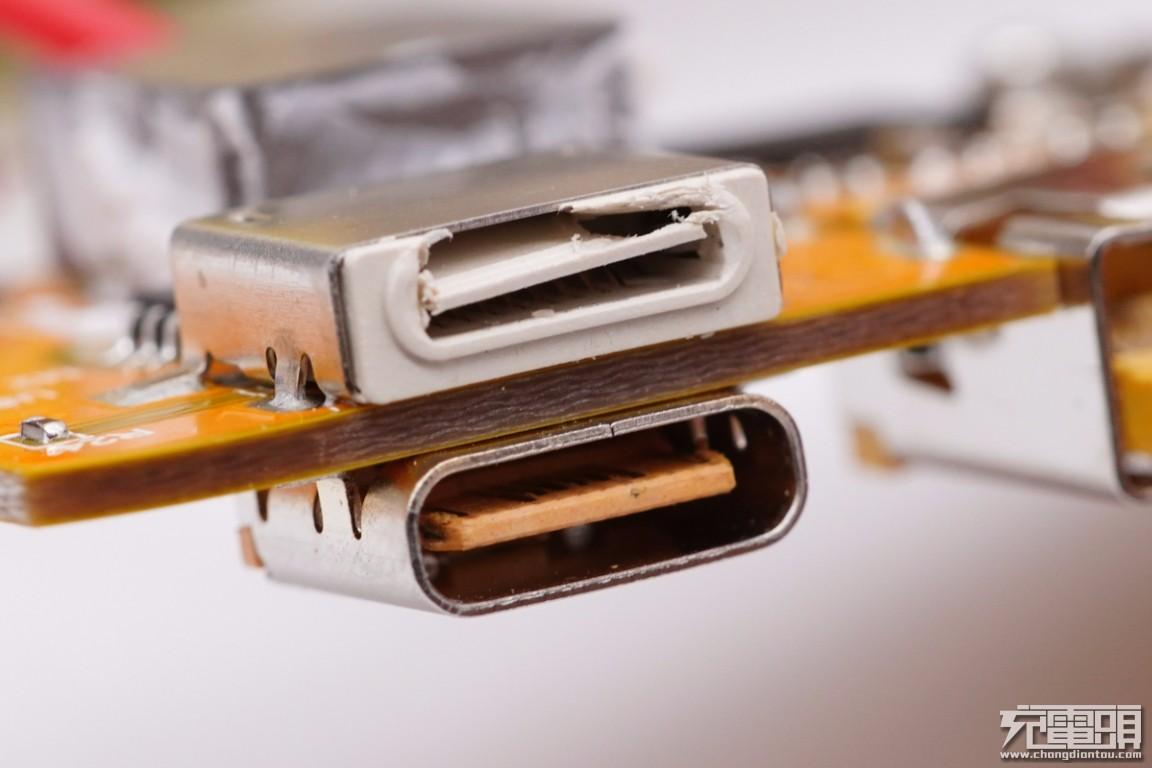

USB-C和Lightning输入母座特写，分别焊接在PCB板两面。

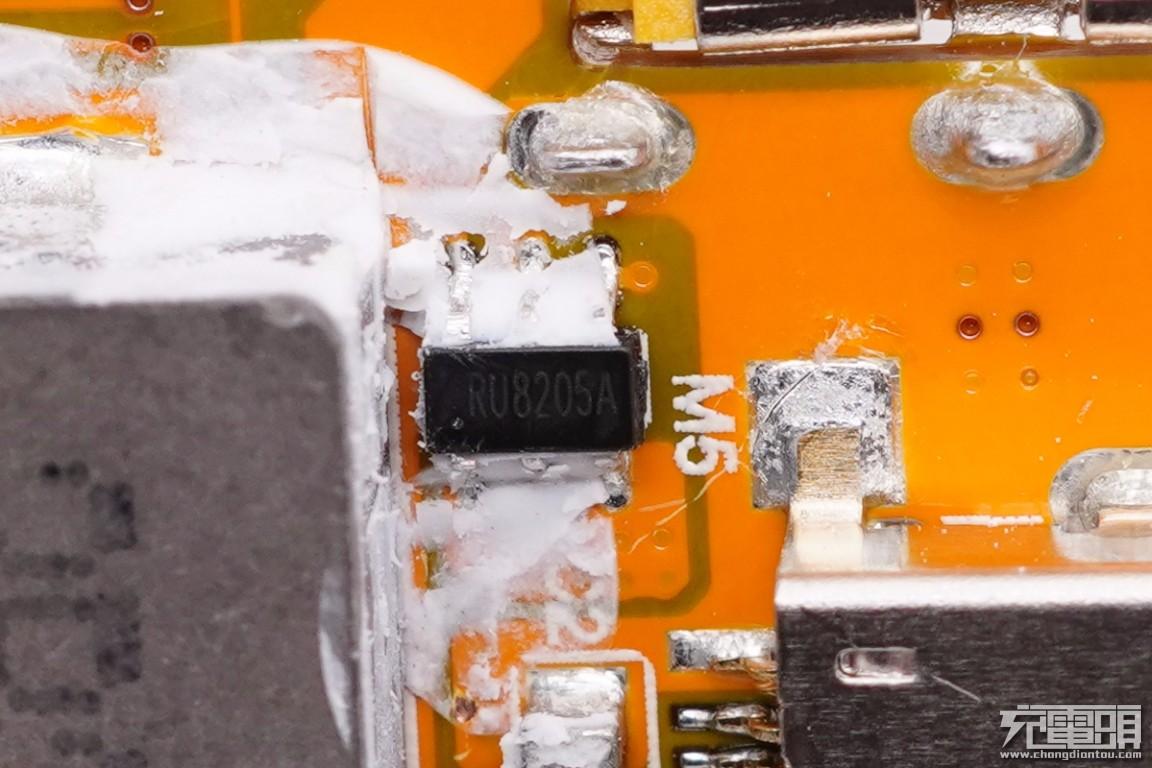

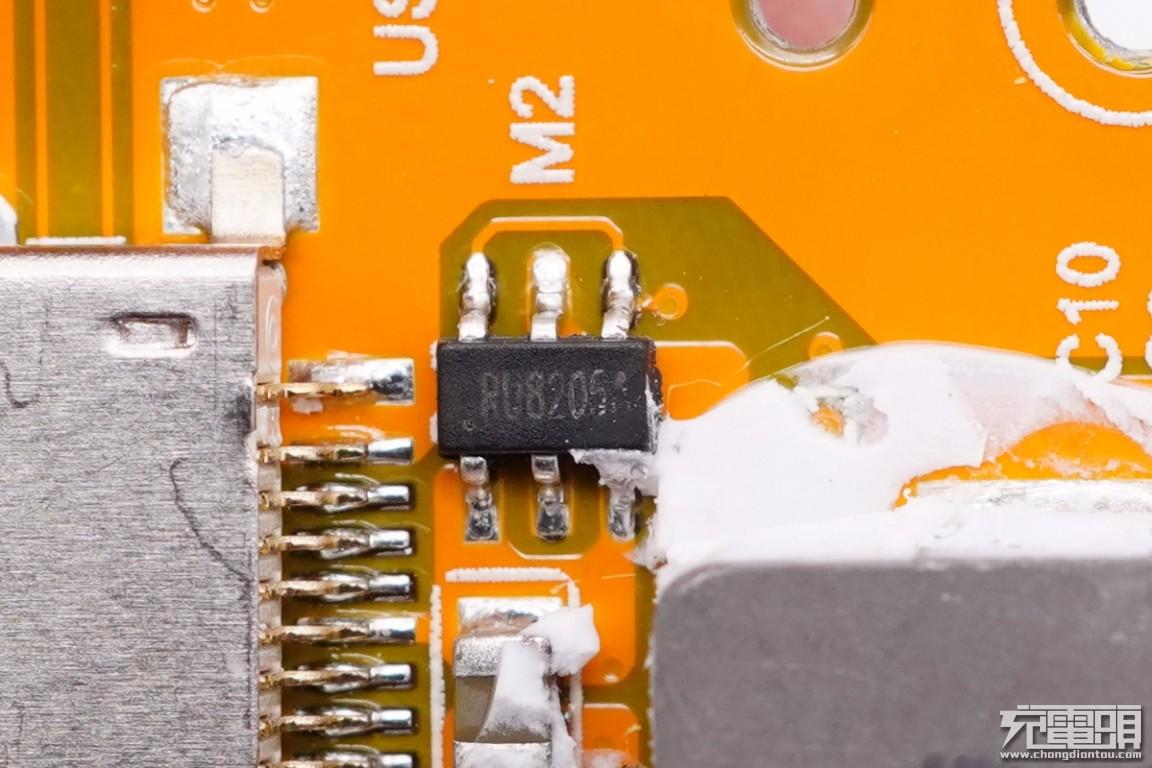

深圳市锐骏半导体的RU8205A保护管。

电感另一侧还有一颗，两颗分别作为Lightning输入和USB-C口的切换保护开关。

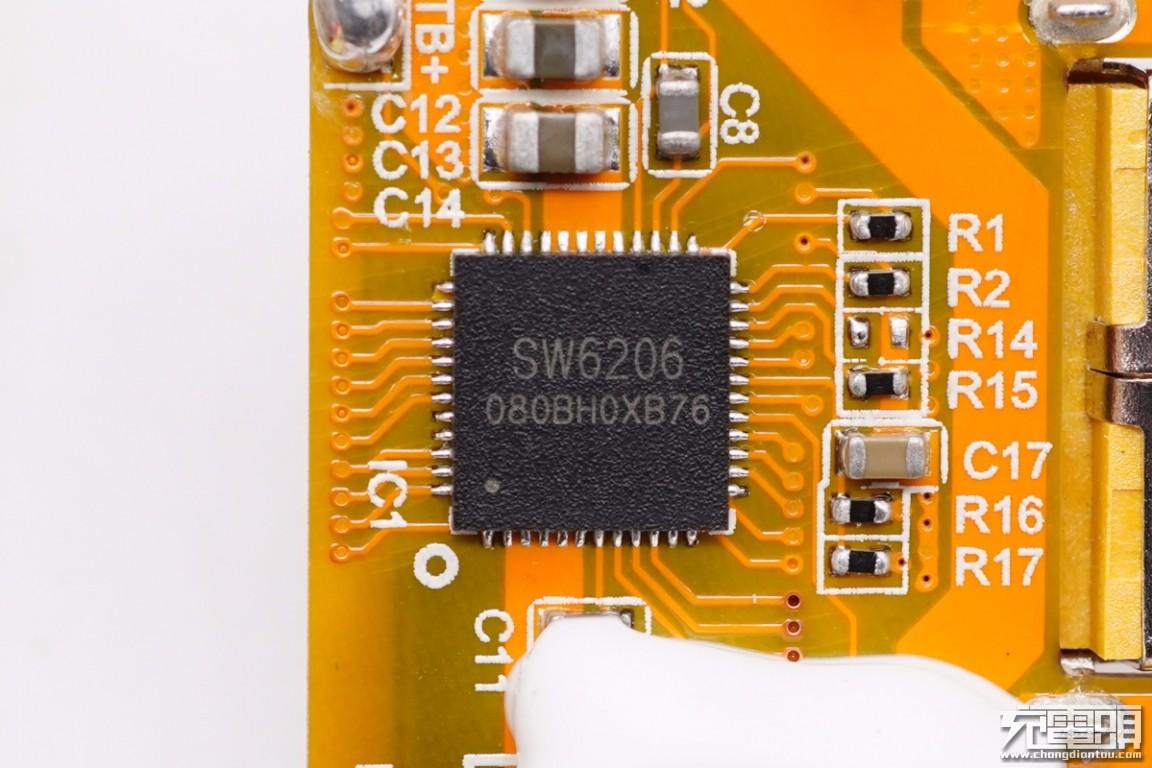

移动电源主控芯片采用智融SW6206。SW6206是一款高集成度的多协议双向快充移动电源专用合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出，支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，LED灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

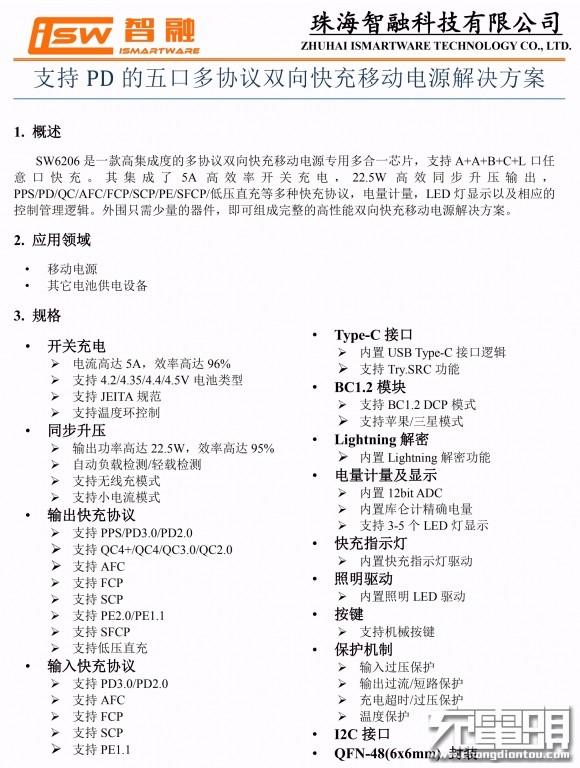

智融SW6206详细参数资料。

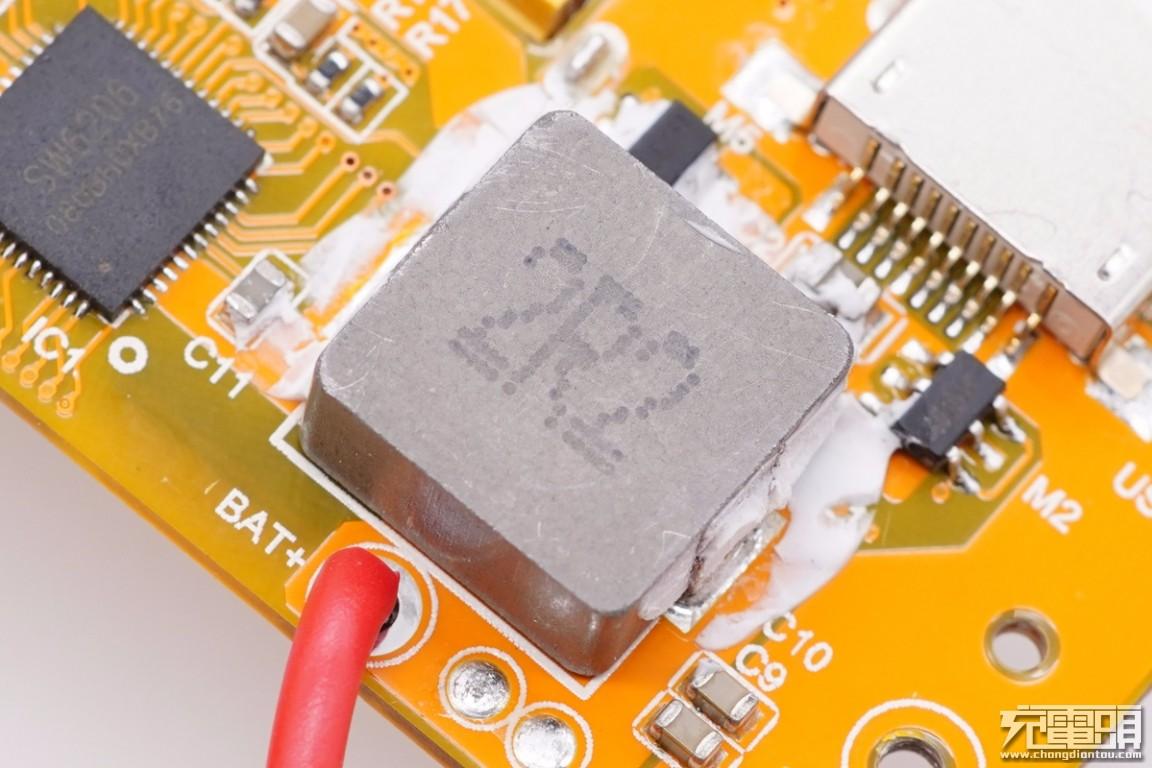

2R2合金电感特写，配合智融SW6206进行升降压。

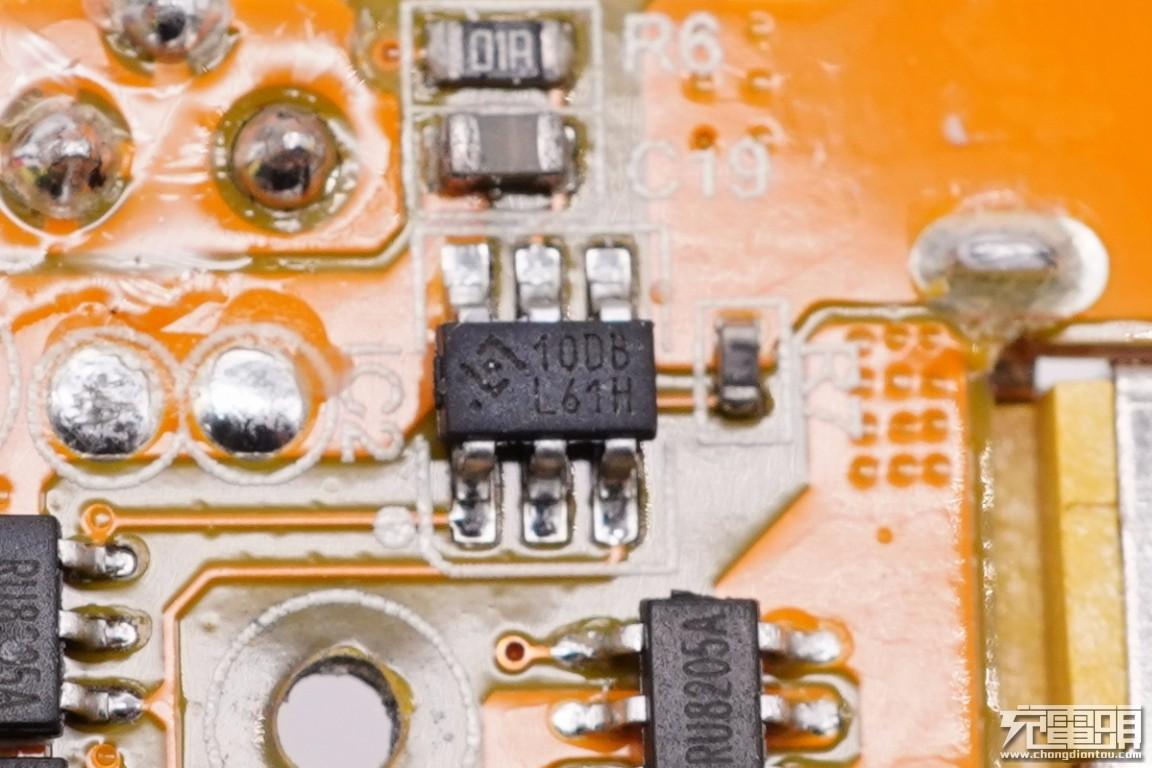

宏康锂电保护IC，丝印10DB。

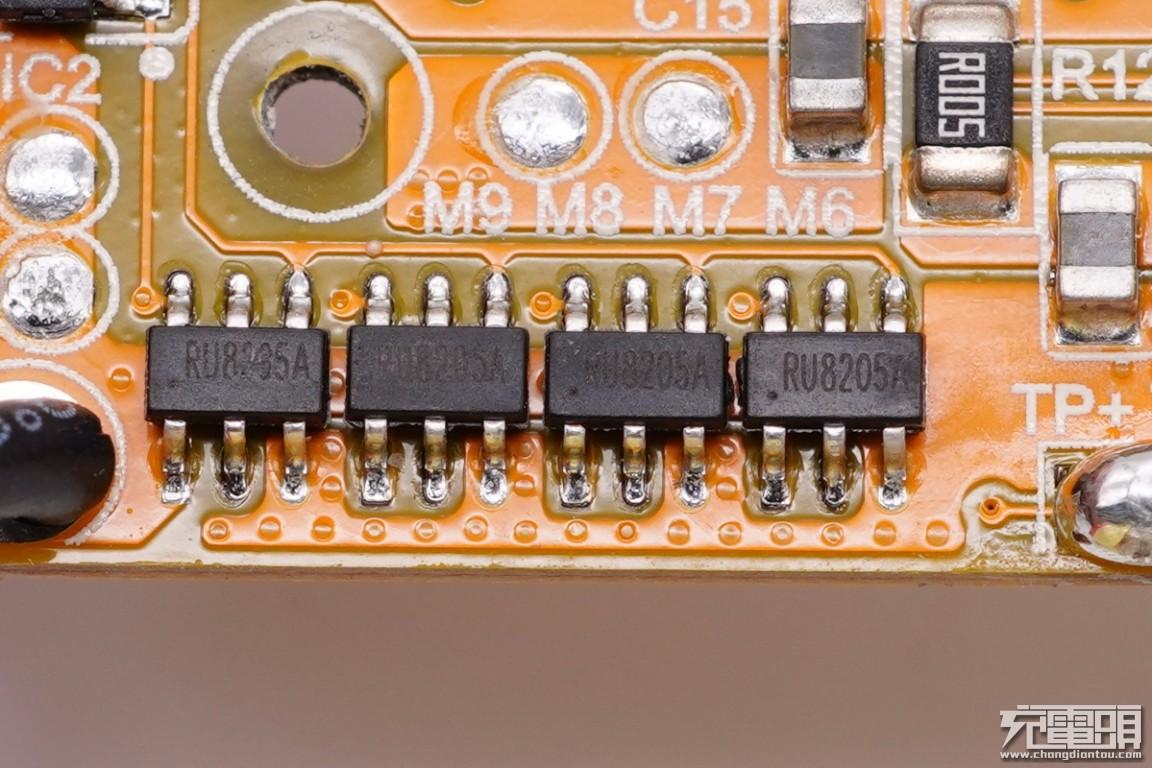

四颗RU8205A MOS管并联，用于电芯锂电保护。

电芯极耳处粘贴绝缘纸进行绝缘保护。

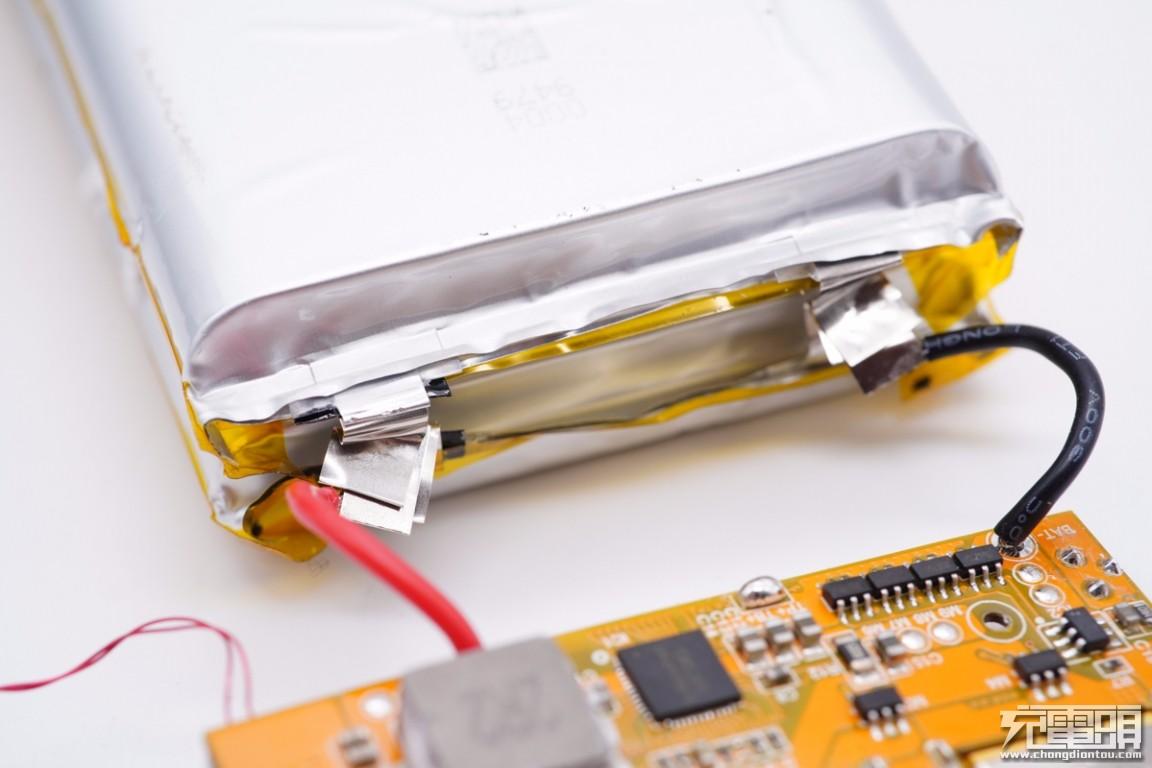

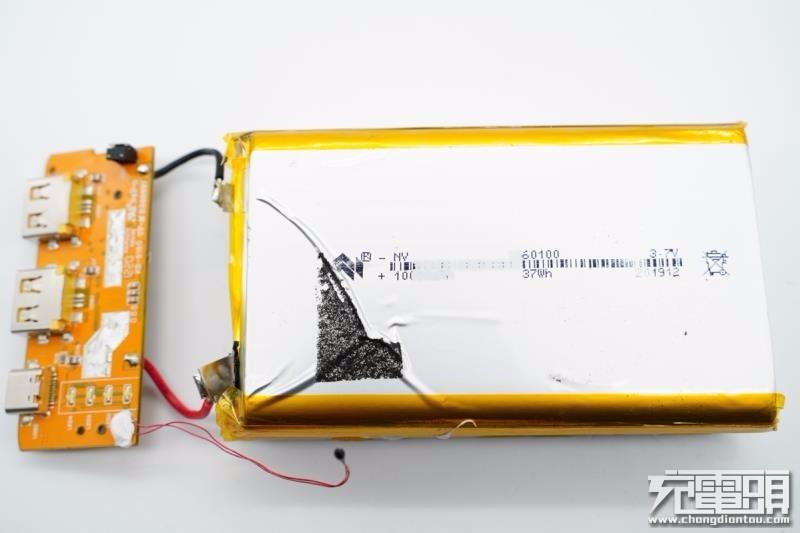

两块电芯采用镍片点焊并联。

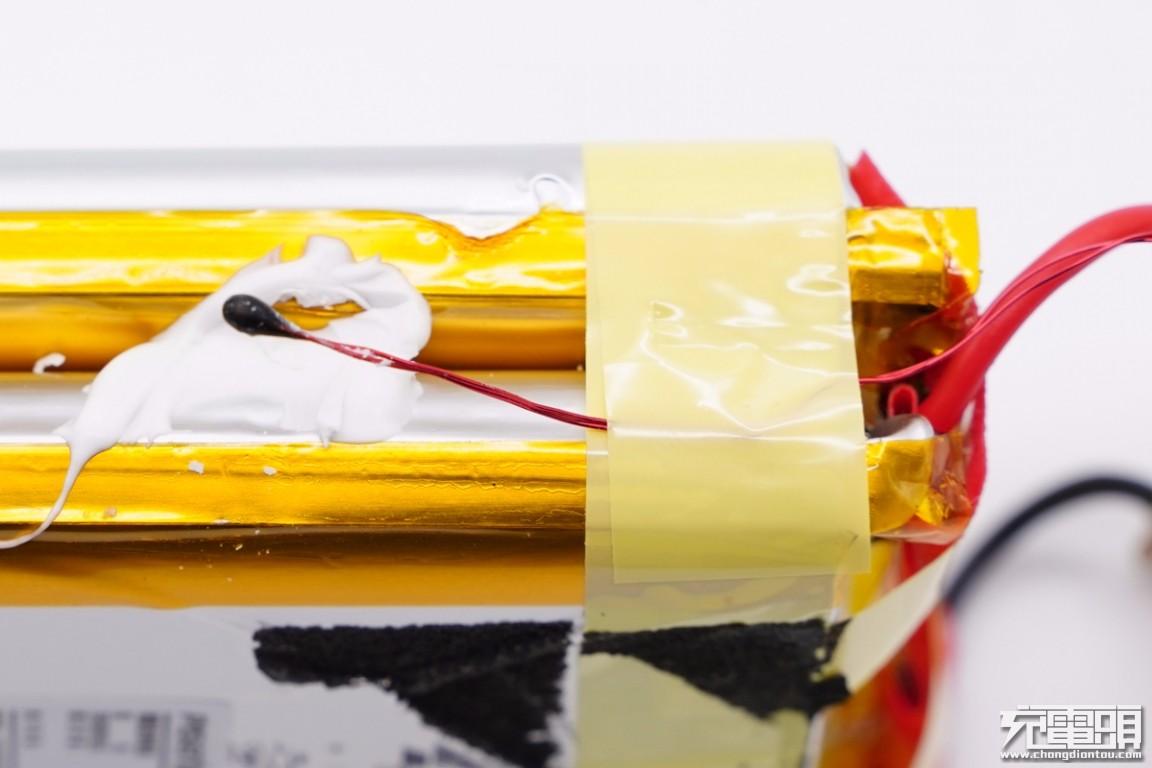

侧面配有热敏电阻进行温度监控。

电芯来自NV诺威新能源，单块容量为10000mAh，标准电压3.7V，产品型号为1260100，厚度12mm，宽度60mm，长度100mm。

面对充电配件市场的飞速发展，赣州诺威新能源有限公司推出了一系列USB PD快充移动电源专用电芯，涵盖5000mAh到13400mAh多个容量级电芯，不同容量级电芯还拥有多个外形尺寸，可以全方位满足客户的选型需求，为USB PD快充移动电源的开发提供强劲的动力支撑。

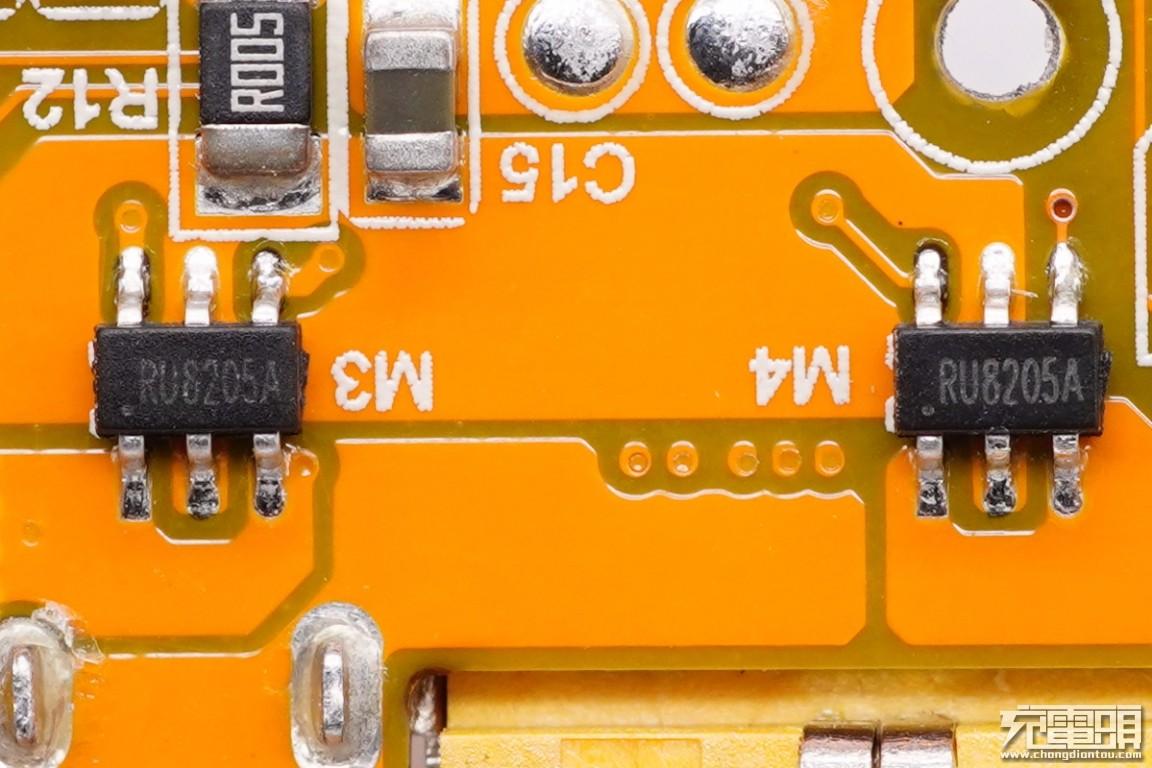

另外两颗RU8205A MOS管，分别作为两个USB-A口的输出VBUS开关。

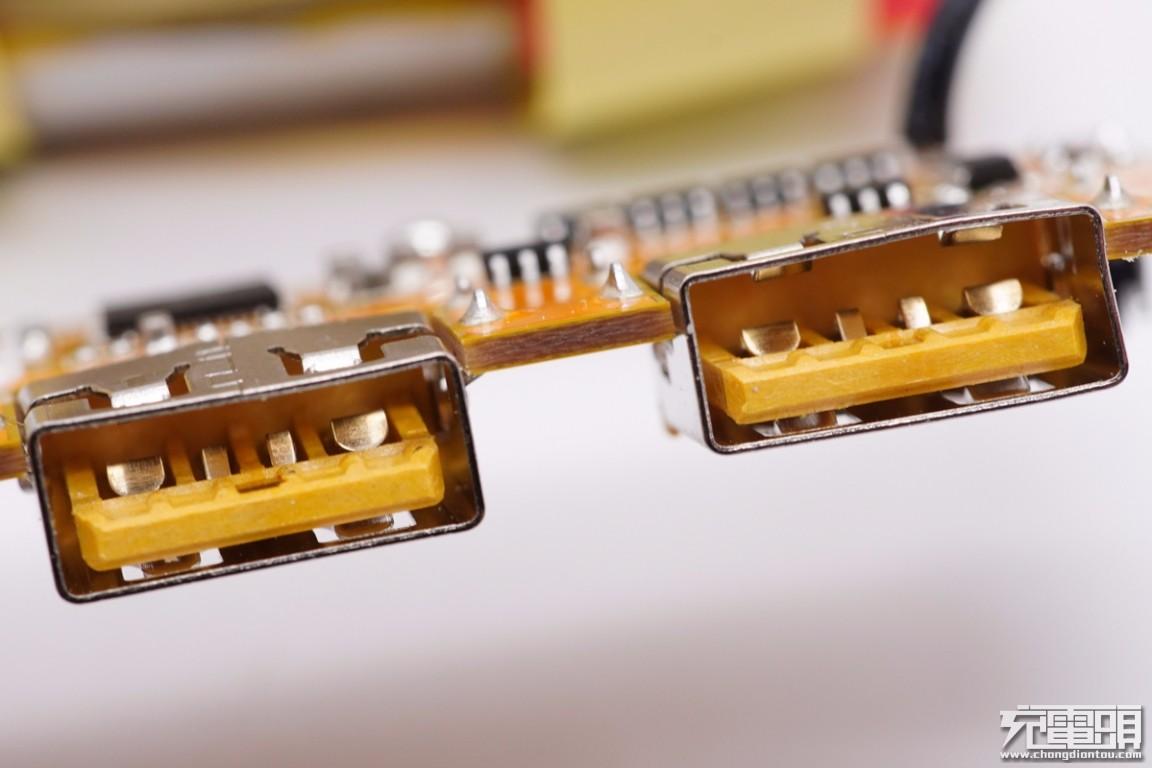

USB-A母座特写，沉板过孔焊接。

全部拆解完毕，来张全家福。

充电头网拆解总结

品胜20000mAh 22.5W全协议快充移动电源机身表面磨砂边角圆润，使用不硌手，超大容量续航能力强，适合携带出远门。2A1C三个接口都支持QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0多个快充协议，产品整体兼容性很好。此外还配备了Lightning输入接口，使得苹果手机设备也能使用。

充电头网通过拆解发现，移动电源电路板外围简洁，采用一颗智融SW6206主控芯片进行升降压转换，即可实现A+A+C+L口任意口快充；电芯配有保护电路和热敏电阻，实现过充过放和过热保护；此外每个接口也都设有保护管进行输入输出保护。PCB板过孔设计，电感打胶加固，接口母座过孔焊接，产品整体做工扎实。

主板中经常会看到电平转换，今天学习一下3V电平与5V电平的电路

本节课给大家介绍一下电平转换电路，现在很多控制芯片越来越趋向于小体积，低功耗。所以很多芯片的工作电源电压都出现了12V,5V,3.3V,1.8V。这样造成了供电接口芯片连接时，有电平不匹配的问题,介绍几例简单的3.3V与5V之间电平相互转换的电路。

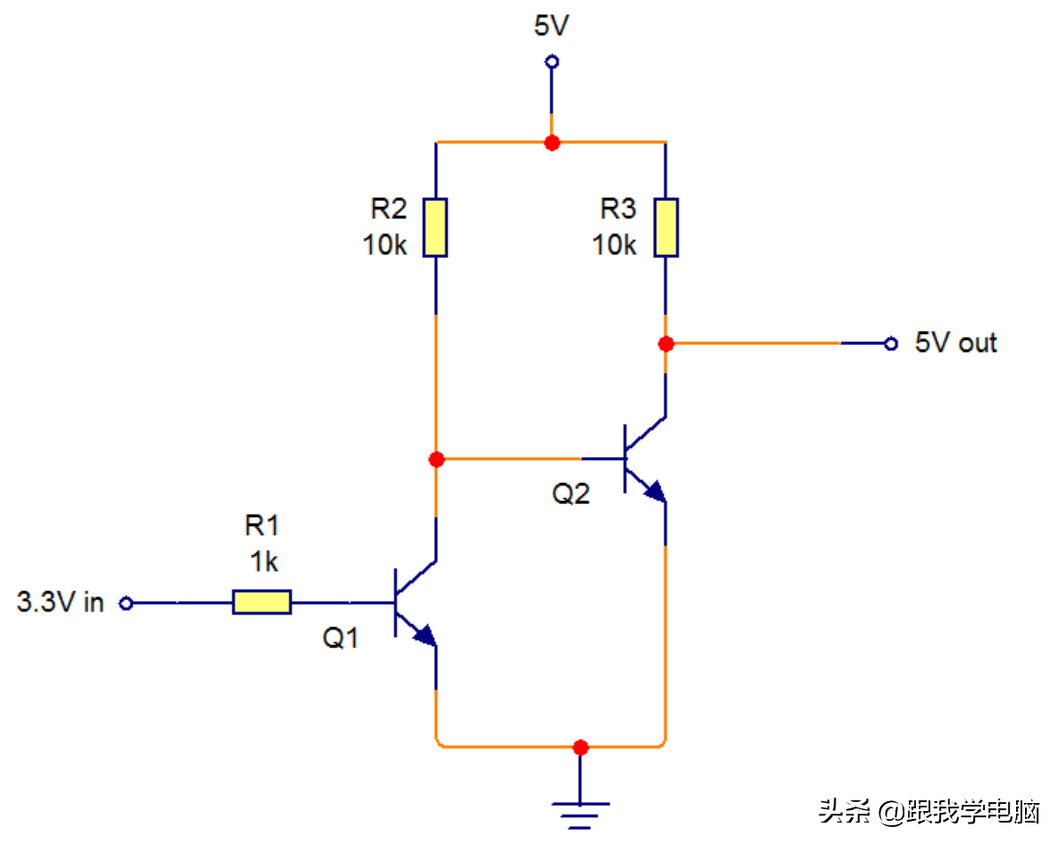

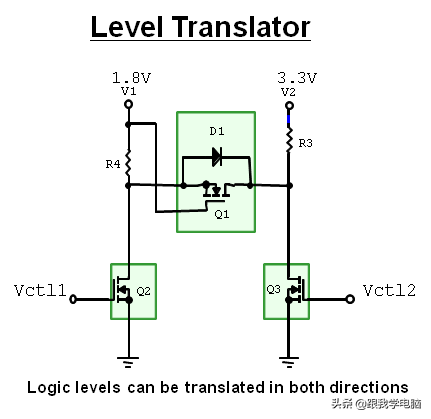

电路1.

说明： 这个电路是通过三极管来实现3.3V电平转换成5V电平。当3.3V系统输入高电平时，三极管Q1导通，Q2截止，5V通过电阻R3输入到5V系统，也是高电平。当3.3V系统输入低电平时，三极管Q1截止，那么Q2导通，Q2集电极被拉低到低电平，那么输入到5V系统的就为低电平。这样输入输出就符合了5V电平要求。

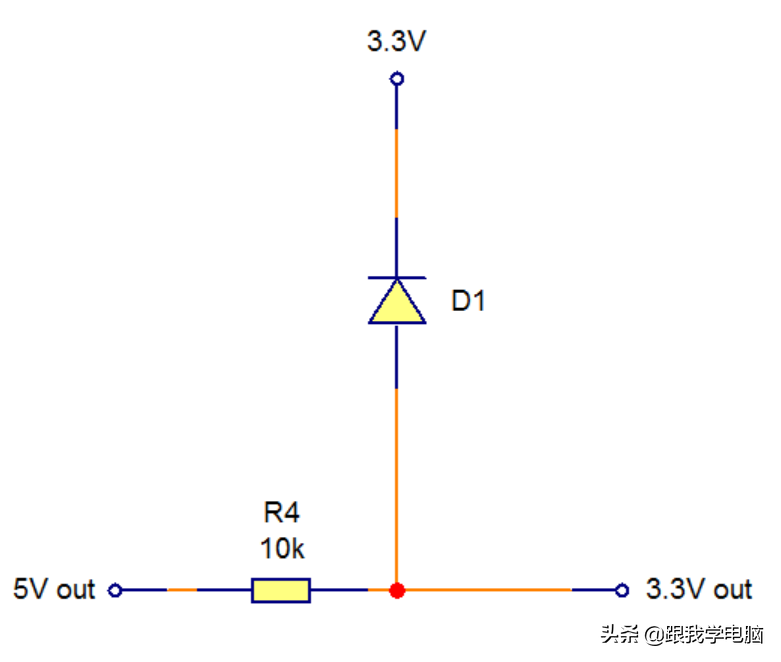

电路2：

说明： 这个电路是通过二极管钳位作用来实现5V至3.3V电平的转换。当5V系统输入高电平时，经电阻R4，再通过二极管D1的钳位作用，使D1的正极电位保持在3.3+二极管压降的电平（二极管压降选型有要求），即输入5V高电平，输出也是3.3V系统的高电平。

当5V系统输入低电平时，二极管D1不会钳位，经电阻R4后，输入到3.3V系统也是一个低电平。这样也符合了3.3V系统的电平要求。

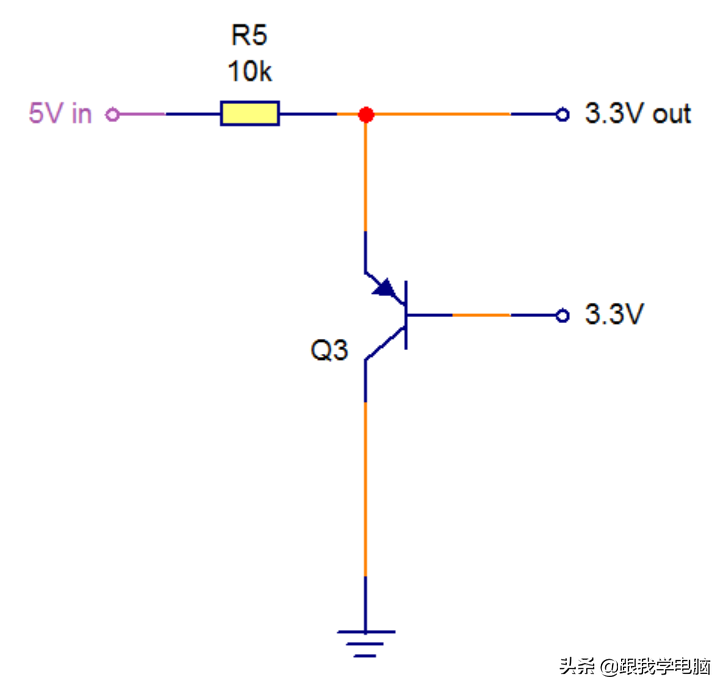

电路3：

说明： 电路3跟电路2同一个原理，电路3是通过三极管的发射结钳位。与电路2的二极管钳位同一个道理

备注：一般在逻辑电路中，器件最大耐受电压一定要合理化，超出后会有损坏的风险。所以在采用二极管钳位时，注意用低压降的二极管，比如锗二极管，如果大家对电路喜欢的话可以关注我的头条号：跟我学电脑 ，每天会有新的知识免费提供大家学习。
