轻松组装一台D类功放，附电路图

一、简介

基于NS4251AB/D类功放芯片扩展的

NS4251是一款带AB类/D类工作模式切换功能、模拟3D环绕立体声 功能、3W双声道 音频功放的芯片。

视频加载中...

二、电池部分

电池输入范围在3.7V-4.2V 。

采用：

根据数据手册提供的简化应用来扩展。

可用的常见供电方式：

便于携带。

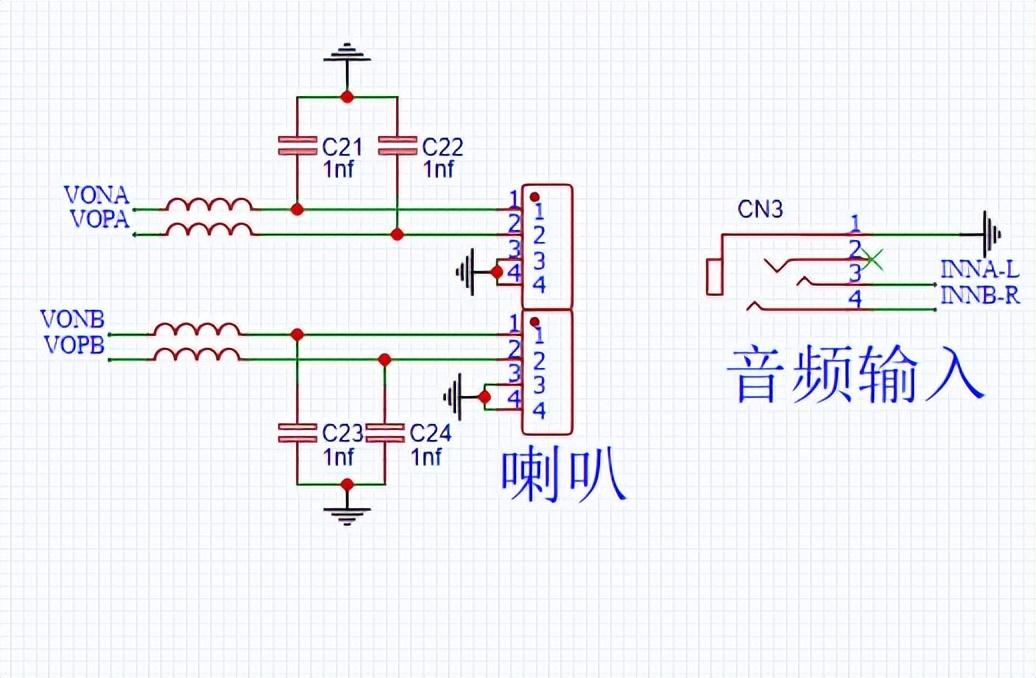

三、原理图设计解说

①蓝牙模块及音频输入部分

采用MH-M18蓝牙模块。

1.音频支持：

2.蓝牙：

模块连接上蓝牙后，便可快速实现蓝牙无线传输，非常便捷。

空旷环境下，蓝牙连接距离可达20米 。

3.模块蓝色指示灯：

蓝牙未连接时，指示灯快闪；

蓝牙连接上时，指示灯常亮；

蓝牙在播放时，指示灯慢闪。

4.引脚图：

②主控部分

在音频输入和蓝牙输入端加上几个电容过滤干扰 ，让音质更干净。

需要注意的就是主控芯片的几种工作方式：

③状态指示灯部分

参考数据手册可以切换工作方式，仔细阅读数据手册。

四、设计图
