电容式触摸芯片的工作原理

任何两个导电的物体之间都存在着感应电容，一个按键即一个焊盘与大地也可构成一个感应电容，在周围环境不变的情况下，该感应电容值是固定不变的微小值。当有人体手指靠近触摸按键时，人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容，会使总感应电容值增加。电容式触摸按键IC在检测到某个按键的感应电容值发生改变后，将输出某个按键被按下的确定信号。电容式触摸按键因为没有机械构造，所有的检测都是电量的微小变化，所以对各种干扰会更加敏感，因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。

电容式触摸芯片的按键原理

目前运用的触摸芯片主要有两种，一种是电阻式触摸芯片，另一种是电容式触摸芯片。因电容式触摸芯片可靠性更高而得到更加广泛的应用。目前应用触摸芯片的产品，单点触摸式是比较常见也是应用比较广泛的。随着触控芯片的不断发展，各种各样形式的触摸按键已经出现在我们日常家用电器中，如滚轮和滑块式按键的出现更加丰富了触控芯片的应用。

早期的触控芯片比较简单，只能处理按键。随着技术的进一步发展，触控芯片已经不再是一个简单的按键处理芯片，现在已经完全可以作为一个主MCU来用，除了可以处理触摸按键外还可以处理如AD采样、LED控制、通讯等等。以前要实现触摸按键功能必须有两个芯片，一个触控芯片，一个主MCU，现在只需要一个触控芯片就可以解决问题，使产品的成本大大降低，也使得更多的产品可以运用触控按键技术。

因触控芯片集成为MCU以后，按键的检测也变得更加灵活，可以采用矩阵扫描或AD采样，这样就使得可以识别的按键个数越来越多，以前可能需要几个触控芯片才能完成，现在一个新的触控芯片就完全可以满足要求。

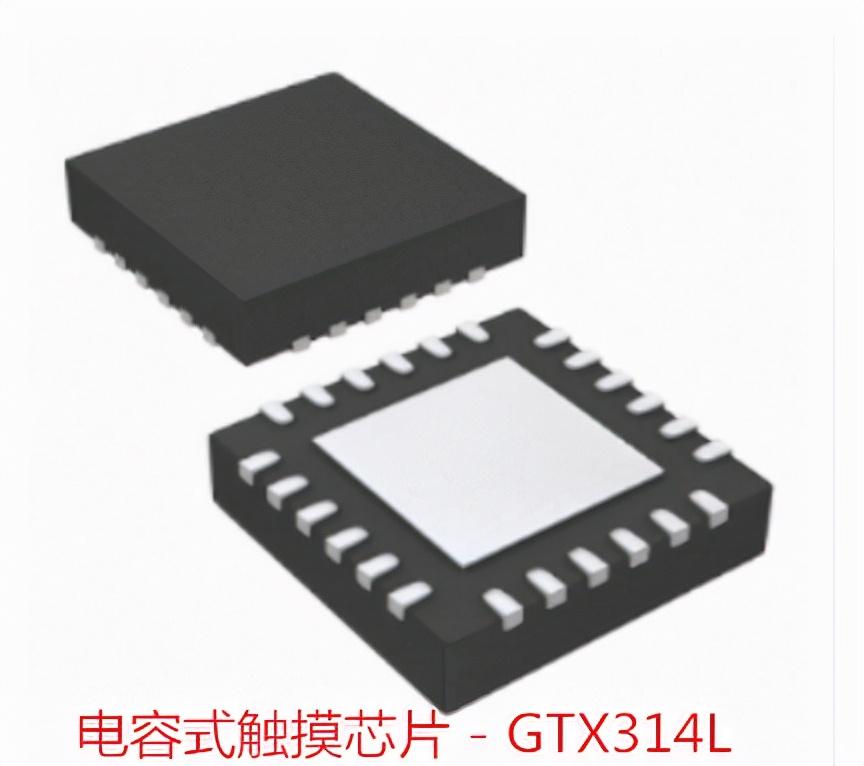

触摸芯片 - GTX314L

这里小编推荐工采网代理韩国GreenChip的电容式触摸芯片 - GTX314L，GTX314L是绿色触摸3LPTM电容触控产品之一传感器系列。特别是GTX314L可以进行电容检测在14个通道下绿色触摸3LPTM发动机运行。由于绿色触摸3LPTM低功率发动机，各种电池供电的应用程序可以增加产品的使用时间。也基于现有的GreenTouch3TM引擎技术，可靠性可以保证对各种噪音和环境的变化。内部控制寄存器可以使用I2C读写接口。GTX314L可应用于较宽的供电电压范围1.8 v至5.5 v。GTX314L的CTRL引脚提供可切换在同一芯片上进行两个芯片并行操作的芯片IDI2C总线。

触控芯片技术的出现，使按键的方式也出现了巨大的变化，按键操作变得更加灵活舒适，按键面板也变得更加时尚亮丽。触控按键以其独特的优势正被越来越多的产品所采用。

随着触控技术的不断发展，触控芯片的可靠性和实用性也将进一步提高，使得触控芯片的使用也就更加广泛。目前触控芯片集成度已越来越高，触控芯片既可以做主MCU也可以做触摸按键，这就使得触控芯片的性价比更高，成本更低，由此可见，触控芯片的应用将会越来越广泛。

在触摸领域，韩国GreenChip便是佼佼者之一。了解更多关于韩国GreenChip触摸芯片的技术应用，留言联系号码，我们会安排工作人员与你联系。

笔点说：为什么戴手套不能触控屏幕？手机触屏原理是什么？

笔点酷玩答疑时间到——请题主首先明确2点：

1，目前绝大部分智能手机屏幕都是电容屏，早期有电阻屏，原理不同。本来二者几乎同时起步，但此后电容屏的技术进化比电阻屏快很多，优胜劣汰，电阻屏基本灭绝。所以笔点君这里主要讲主流的电容屏原理。

2，在理解电容屏的触屏原理之前，你需要了解了解一下电流感应是怎么回事——放在变化磁通量中的导体会产生感应电动势，如果将该导体闭合成一回路，则该电动势会驱使电子电子流动，形成感应电流。法拉第还记得吗？不是超级跑车哈，是发现电磁感应现象的第一人，物理学家。利用这个电磁感应原理，人类搞出许多改变世界的技术，这里不再赘述。

另外，题主需要回顾一些物理（电学）基础知识，比如电容是什么东西，电荷，电极，充电电流，放电电流都怎么回事，如果你课本都还给老师了，就去复习一下，然后我们接着讲正题。

手机电容屏究竟是个什么东西？

简言之，电容触摸屏是一块四层复合玻璃屏，它的工作原理，就利用了刚才我提到的电流感应，只不过利用的是人体的电流感应，也就是让人体作为一种导体。

手机触摸屏上有一层ITO（氧化铟锡），它是一种透明的半导体材料，但手指触摸屏幕某处，人体会与ITO材料构成耦合电容，改变触点处的电容大小，并引发感应交流电，从屏幕四角的导线生发、通过电容器奔向手指触摸位置，此时产生的4个角的电流，其大小是和四角到触碰点的距离有关的，触碰位置不同，电流数据不同，通过手机芯片分析这4组电流值的大小，再经过计算，即可还原触点在屏幕上的具体位置。

目前还有一种电容屏，叫做透射式电容屏，屏幕上的ITO改为阵列形式，每个部分的ITO都有水平、垂直电极，并带有传感功能，这样当手持触摸某个位置，ITO阵列电容耦合后改变了屏幕电场，最后通过传感器和芯片完成位置的计算。这种方式可以实现多点触控，因此成为更主流的电容屏类型。

补充1，为什么戴手套就无法触摸电容屏？

因为普通手套绝缘，且较厚。作为导体的手指、人体不能近距离接触屏幕，无法形成电流感应，自然无法控制手机。

补充2，为什么手机贴膜了也能触碰？

这就跟刚才让题主去复习的电容知识有关了。手指本不需要完全接触到屏幕，只需贴近屏幕的ITO薄膜层，让人体/手指与屏幕间形成电容，产生感应电流、让手机传感器感受到这种变化，就可以了！贴膜、乃至钢化膜的厚度都没问题，手套太厚，无法形成电容和电磁感应，也就无法操控手机屏幕。

说到这里，戴上触屏手套为啥能操作屏幕也就很容易解释了，触屏手套的指尖部分做出导电处理，让手与手套这部分连为一个导体，再去触碰屏幕，自然可以跟没戴手套一样，当然由于手套粗笨，操作灵活度、灵敏度都不如“裸手”。

答疑完毕，感谢支持。
