常用的集成块芯片：电压比较器，运放，开关电源等

分类

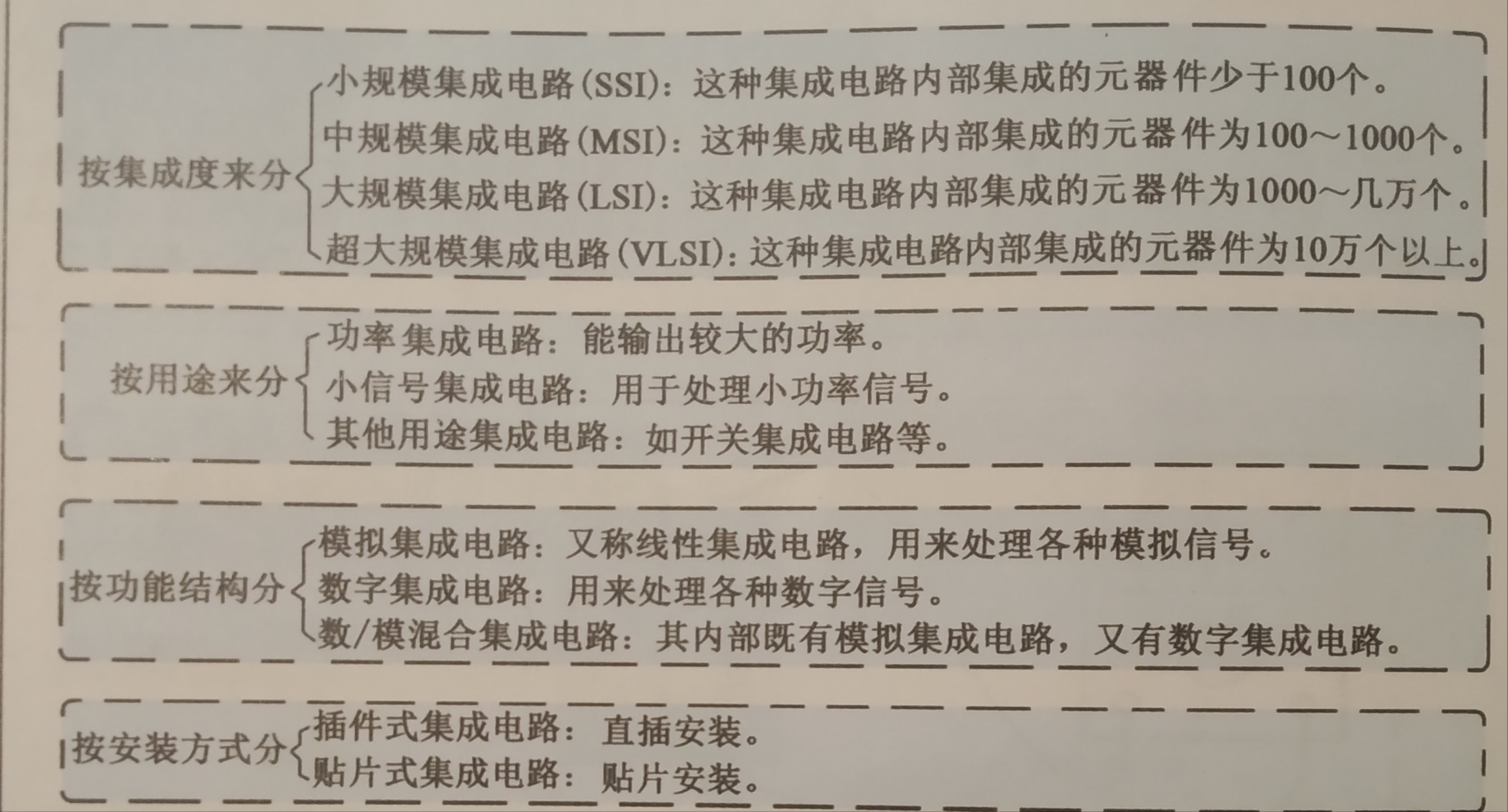

集成块分类

针脚顺序识别

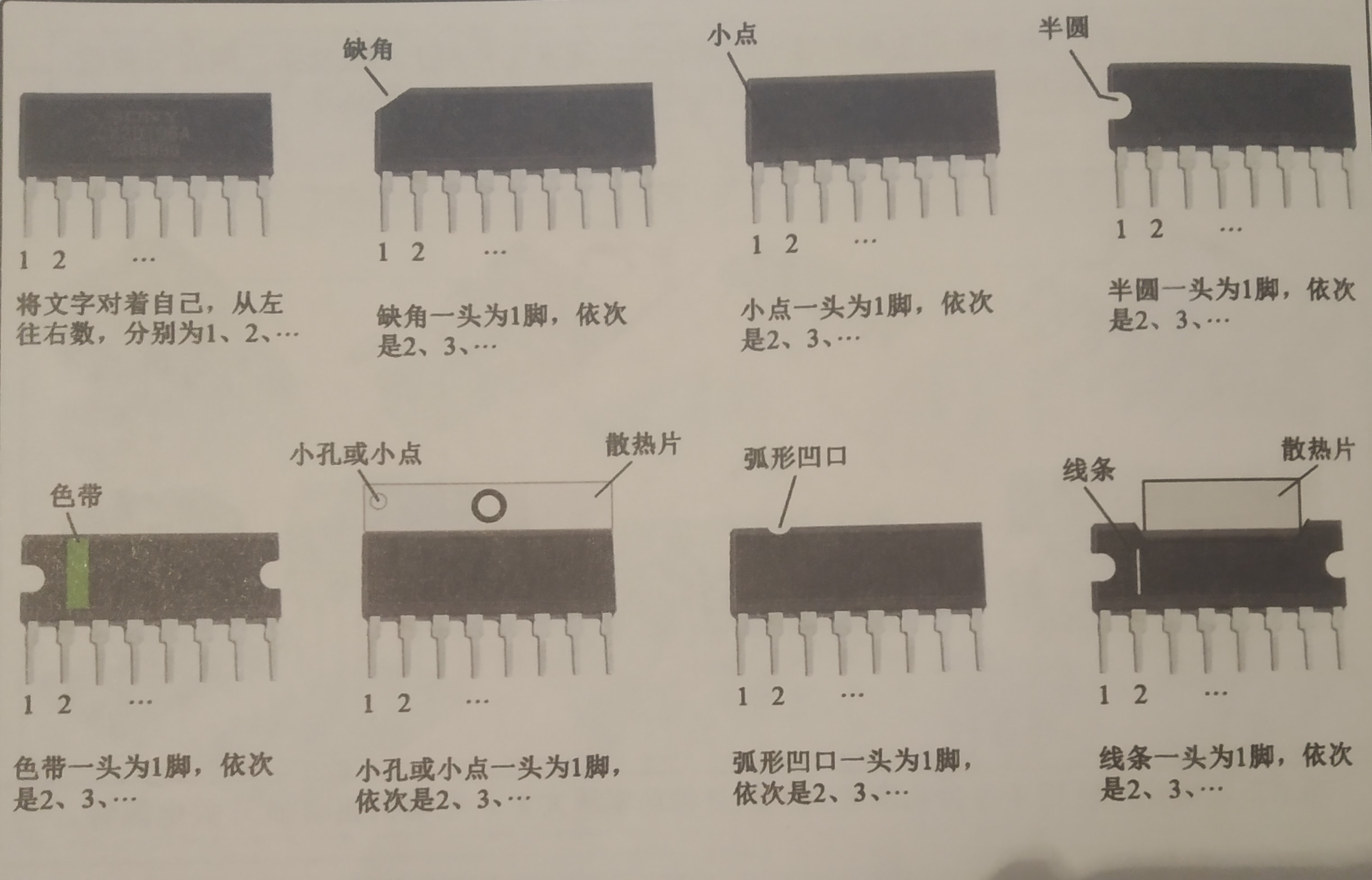

单排

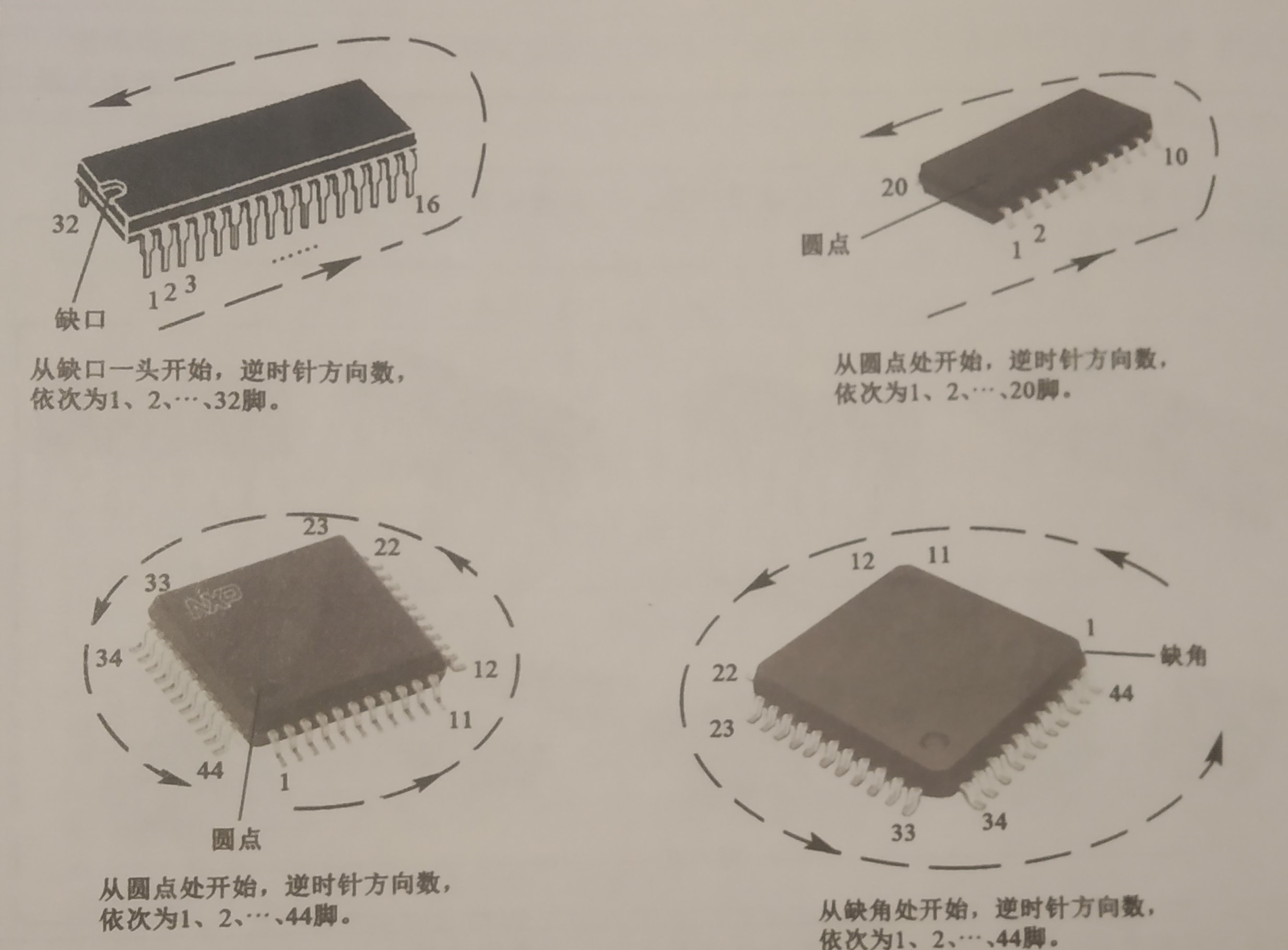

缺口缺角处，逆时针...

电压比较器

常见的型号：LM339

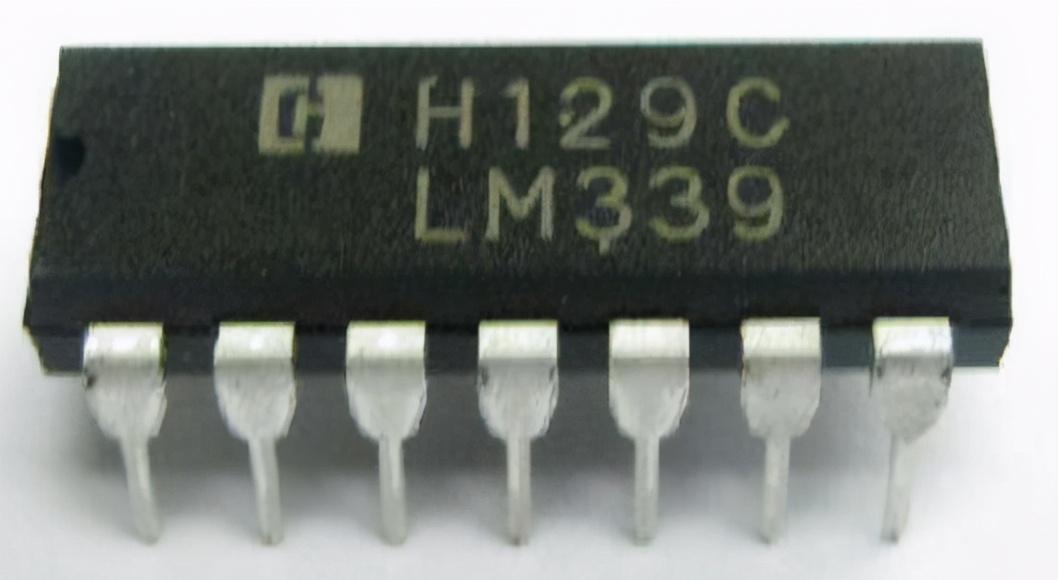

元件

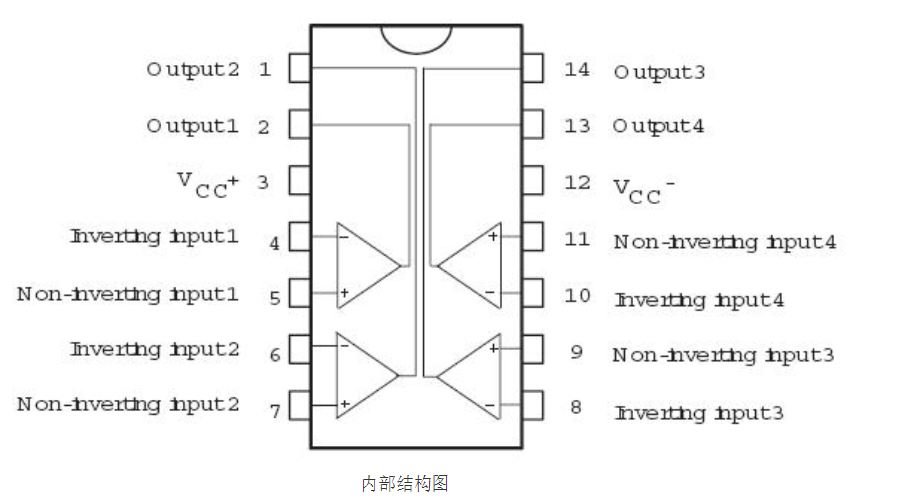

LM339内部结构图

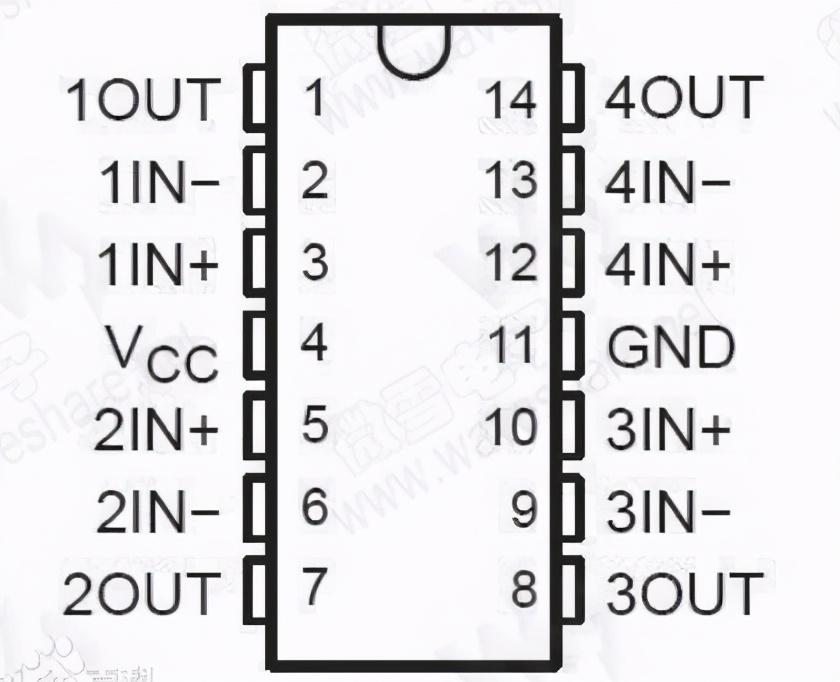

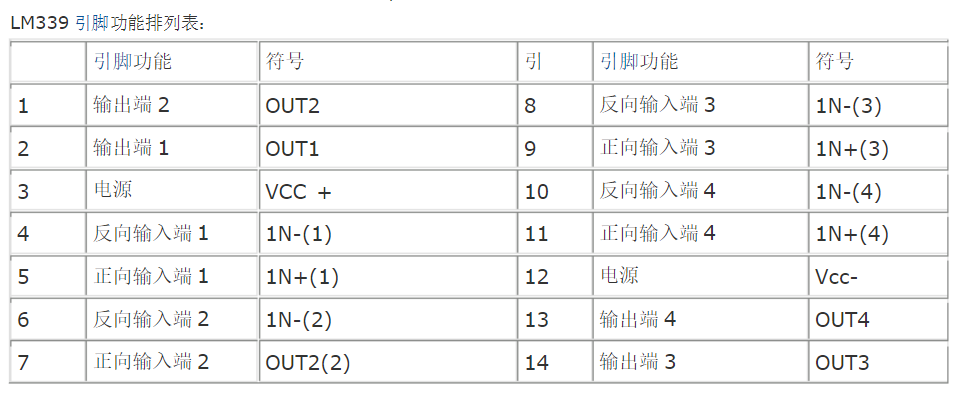

引脚列表

功能

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。

运算放大器

型号：LM324/LM124/LM224

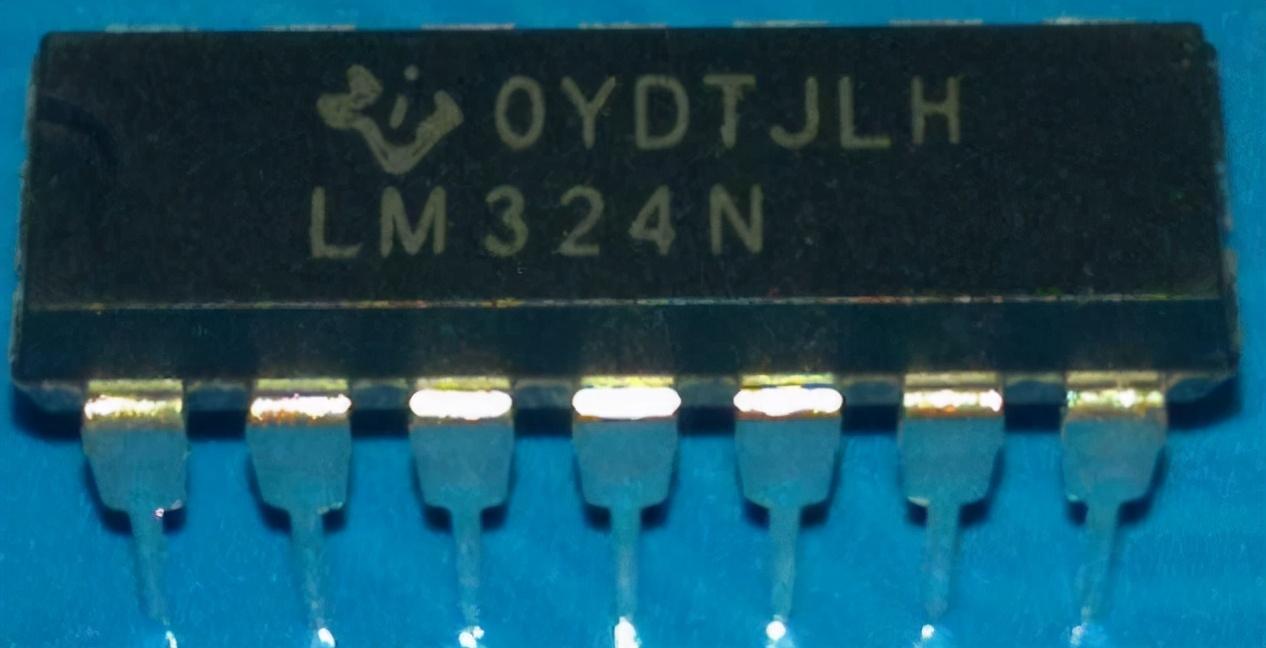

元件图

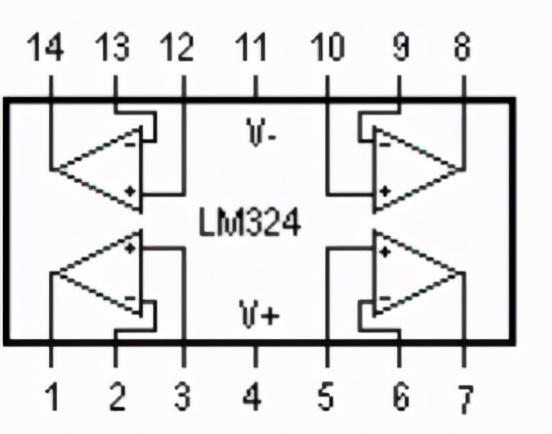

LM324接口

它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端

Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反;

Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同

桥式整流器

桥式整流器利用四个二极管，两两对接，交流电转换成直流电的第一个步骤。

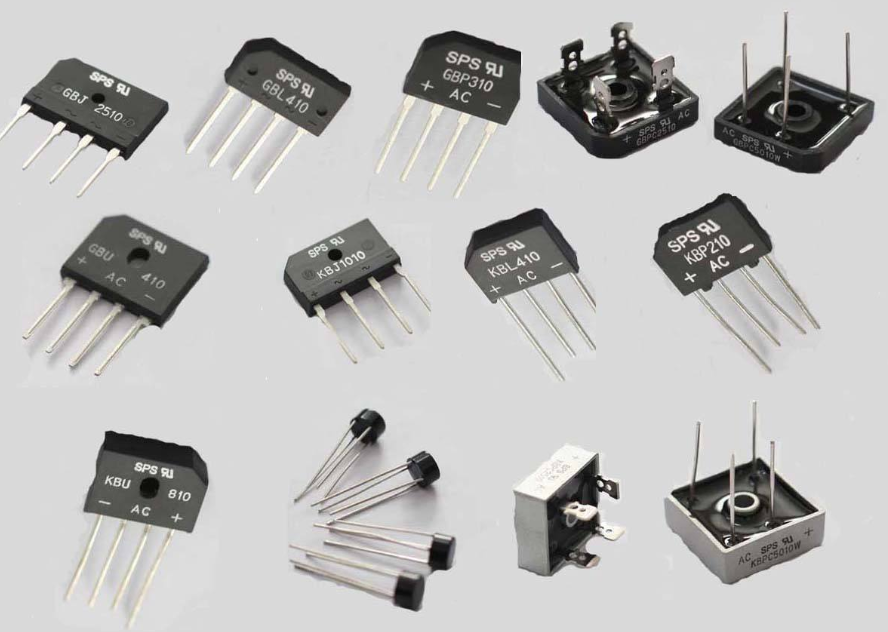

元件

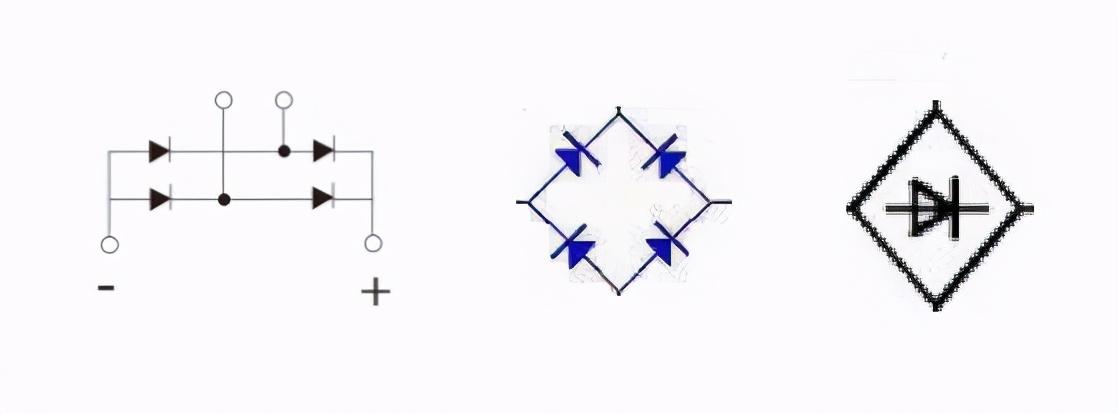

电路图三种风格

电路图三种风格

一般整流桥命名中有3个数字，

第一个数字代表额定电流，A;

后两个数字代表额定电压（数字*100），V如：KBL410 即4A，1000V 。RS507 即5A，1000V。（1234567分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）

KBPC、KBU、KBL、KBJ、KBP等等，这些表示不同的外形。

驱动集成电路——TA8316

TA8316为7脚单列直插式封装

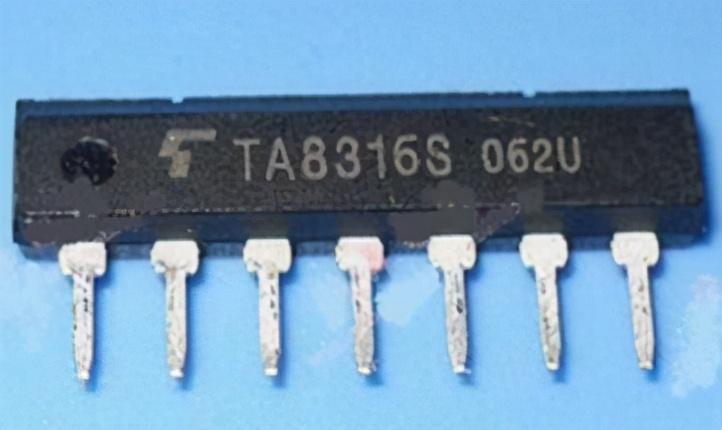

TA8316外形

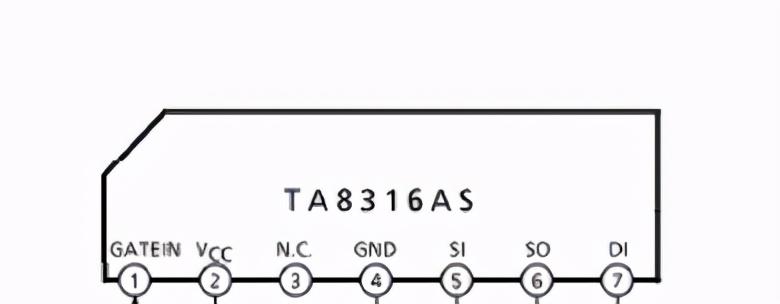

TA8315 接口

①脚为信号输入端，

②脚为电源端，

③脚为电源保护端，

④脚为接地端（电源负极），

⑤脚和⑥脚为驱动输出端，

⑦脚为驱动信号反馈保护端。

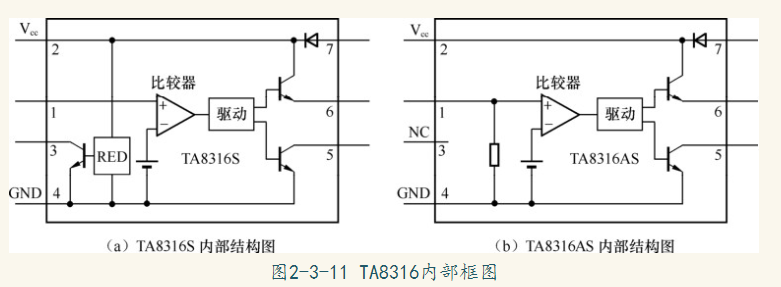

内部框图

开关电源集成电路 VIPer12A

特点

工作原理

PWM开关电源更为有效的工作过程是通过控制占空比，把输入的直流电压

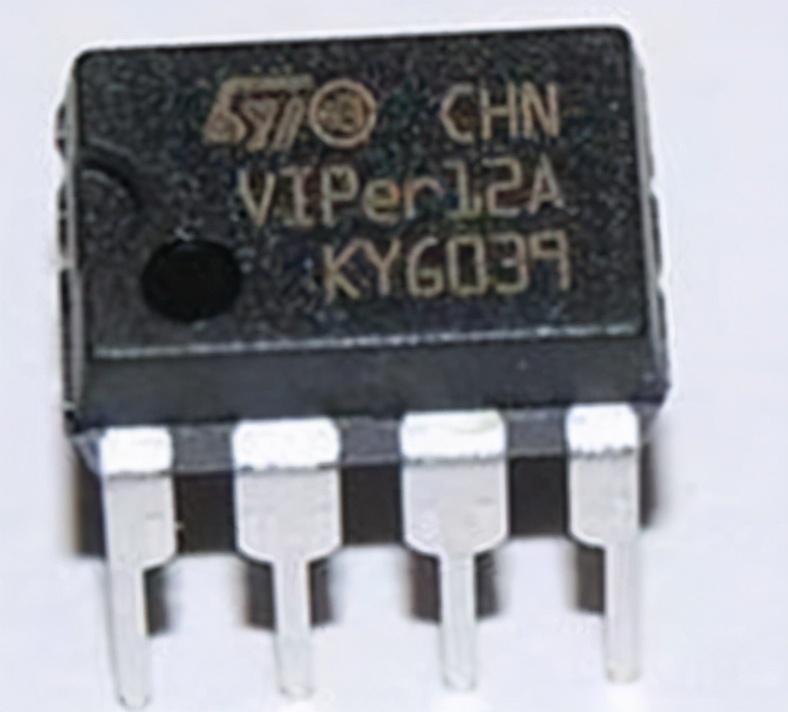

VIPer12A 外形

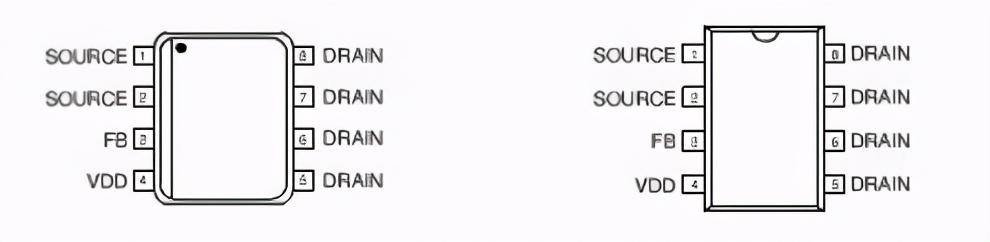

VIPer12A引脚

SOURCE：源极引脚，为内部MOSFET的源极端和电路参考地

FB：反馈引脚，用于扩展0～1 V反馈控制电压范围，同时限定MOSFET的漏极电流峰值；

VDD：电源引脚，用于给芯片内部的控制电路提供电源，同时它也与漏极高压电流源相连。为了保证电源更为可靠，其开启阈值（典型值）应为14.5 V，并应在8 V时关闭；

DRAIN：漏极引脚，为高压功率开关MOS-FET的漏极端，同时也可用于内部高压电流源和充电，其最高耐压为730 V。

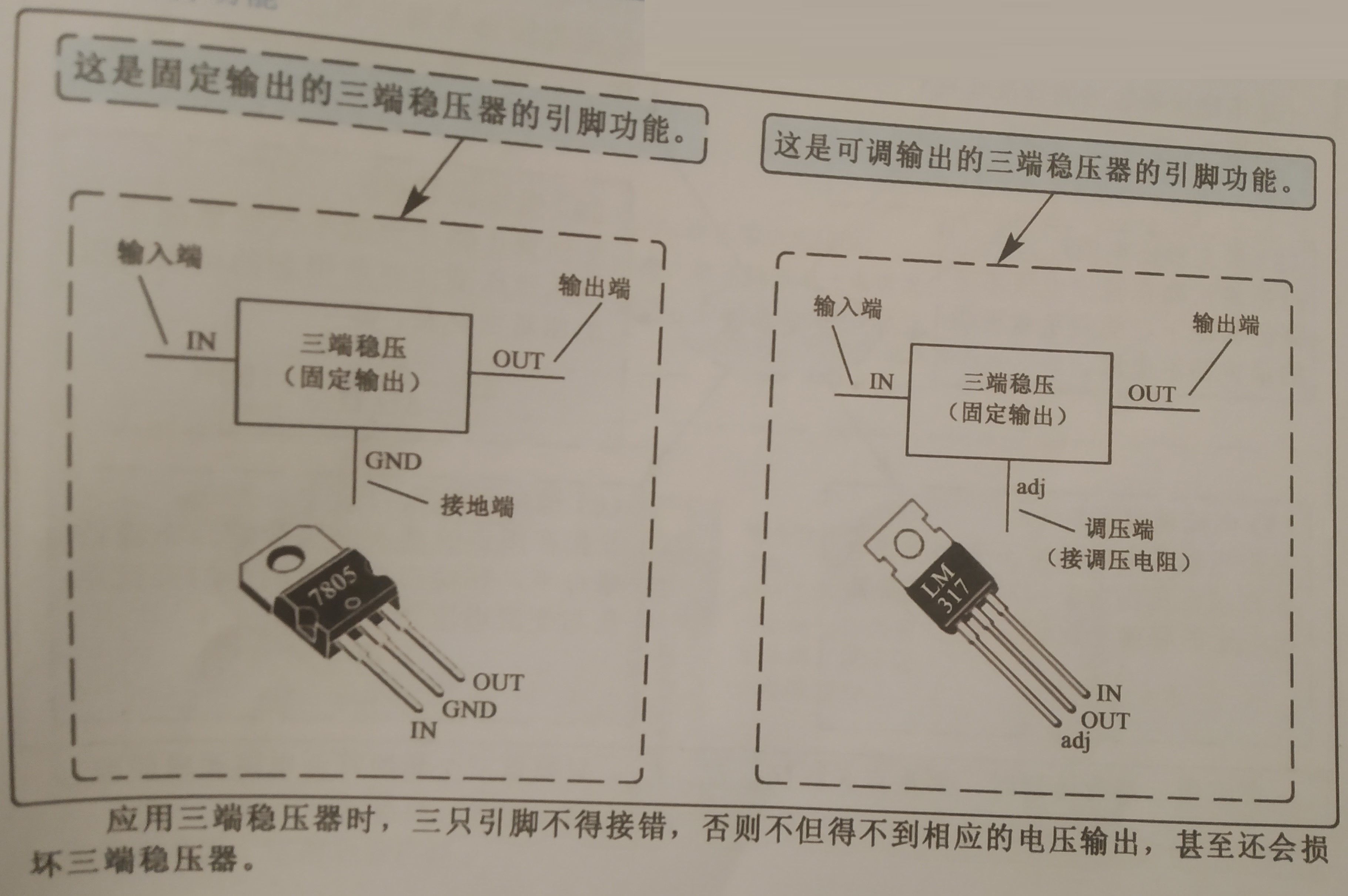

三端稳压集成电路

是一种集成式串联稳压电路，它将一个串联稳压电路制作在一小块半导体硅上。在电路中起到稳压作用，能将较高的直流电压稳定成较低的直流电压。

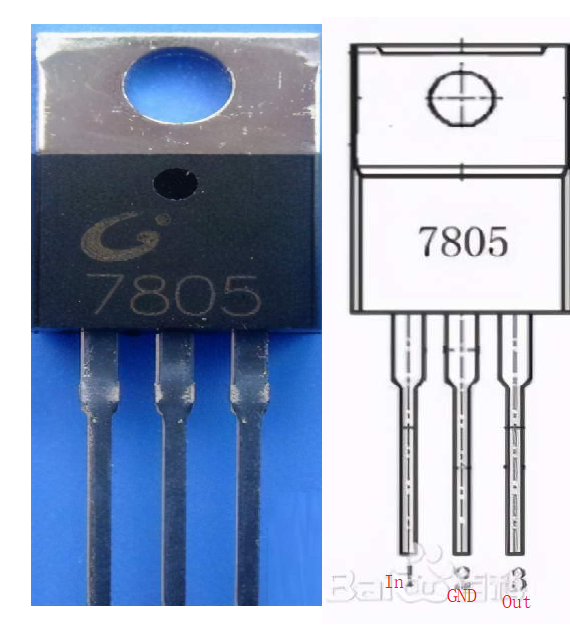

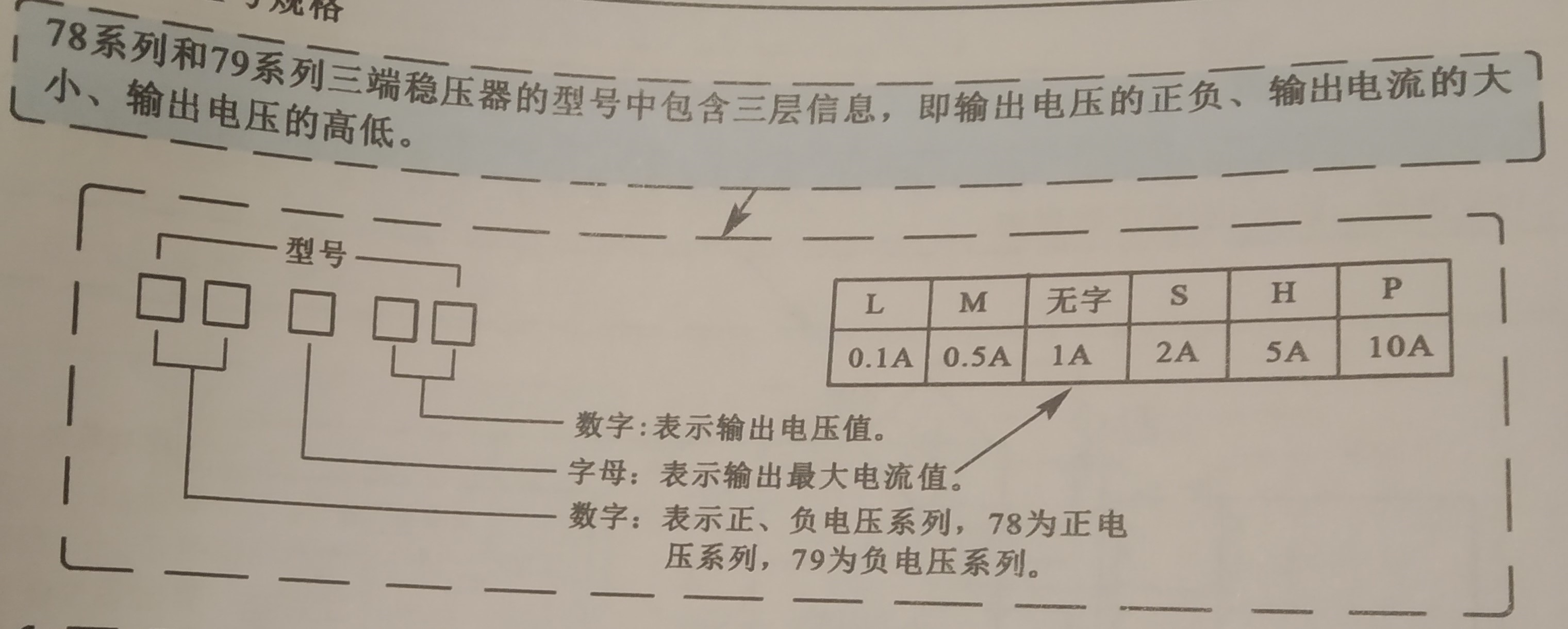

78系列说明

关于LED驱动电源那些常见的十款经典LED驱动芯片

目前，芯片设计行业越来越多的厂家加入了LED设计，设计出众多型号，在此从性能价格比方面详细的谈谈，怎样选择自己合适的IC，哪些IC最合适自己准备设计的产品。

为IC设计企业了解市场需要什么样的IC，应该制定什么价位中合适。价格随时会变动只能为参考值。质量和价格是决定是否采用的因数，符合产品设计质量参数要求很重要！价格更重要！

1、美国CATALYST公司-CAT4201

这个IC驱动1-7颗1W LED。效率可达92%，6-28V电压输入范围降压型驱动应用设计。它最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。

大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。

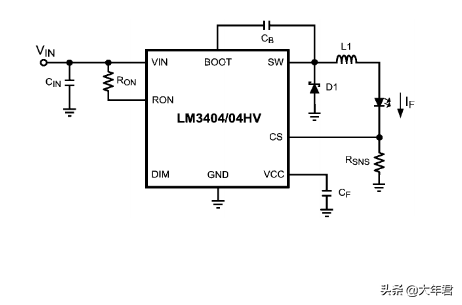

2、美国国家半导体 LM3404

LM3404和LM3402的线路一样，不同的是电流可以达到1A，驱动1-15pcsLED性价比较高。

上面所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，小体积，降低设计综合成本，故障率也会降低。因其目前IC工艺制成、成本等原因大于1A以上的LED驱动IC需要外置MOS管。在我们日常产品设计中经常会遇到大电流设计，比如5W、10W等更高功率的设计要求，那只能选择外置MOS管的IC才可以。

3、褒贬不一的LED驱动芯片IC-AMC7150

在当时AMC7150还是不错的，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。

在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。比如1W串3颗或3W 1颗LED设计是稳定的。

4、欧洲Zetex公司-ZXLD1350

这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V电压降压恒流驱动1-7psc LED，线路简洁实用。设计时Rs要紧靠IC避免供电电压大幅度不动，这样会影响恒流效果。

5、杭州士兰微电子-SB42511

目前士兰半导体推出新款IC，主要是针对驱动24V驱动6颗LED市场。价格要高于AMC7153优惠于欧美市场IC，适合设计1-6颗LED，输入6-25V输入电压，SOP8封装形式，主要针对目前低端射灯市场。

6、美国美信集成产品公司 MAX16802

MAX16802A/B是高亮度（HB） LED驱动器控制IC，内部包含了设计一个宽输入范围LED驱动器所需的全部电路，适合通用照明和显示应用。适用于低输入电压（10。8V DC至24V DC） LED驱动器。需要精密调节LED电流时，可利用片上的误差放大器以及精度为1%的基准。通过低频PWM亮度调节可实现较宽的亮度调节范围。

MAX16802 具有输入欠压锁定（UVLO）特性，可设置输入启动电压，并可确保在电源跌落时正常工作。MAX16802具有较高滞回电压的内部自举欠压锁定电路，从而简化了离线式LED驱动器的设计。MAX16802内部没有这个自举电路，可直接由+12V电压提供偏置电源。内部微调的262kHz固定开关频率允许优化选择磁性元件和滤波元件，从而实现紧凑、高性价比的LED驱动器。

MAX16802A的最大占空比为50%，MAX16802B的最大占空比为75%。这些器件均采用8引脚μMAX?封装，可工作在-40°C至+85°C温度范围。

7、美国美信集成产品公司 MAX16819/MAX16820

MAX16819/MAX16820工作于4。5V至28V输入电压范围，并且有一个5V/10mA片上稳压器。输出电流由高边电流检测电阻调节，专用PWM输入（DIM）可实现宽范围的脉冲式亮度调节。

MAX16819/MAX16820非常适合需要宽输入电压范围的应用。高边电流检测和内置电流设置电路可使外部元件的数量最少，并可提供±5%精度的LED电流。在负载切换和PWM亮度调节过程中，滞回控制算法保证了优异的输入电源抑制和快速响应。MAX16819具有30%的电感纹波电流，而MAX16820具有10%的纹波电流。这些器件可工作于高达2MHz的开关频率，从而允许使用小型元件。

MAX16819/MAX16820可工作于-40°C至+125°C汽车级温度范围，可提供3mm x 3mm x 0。8mm，6引脚TDFN封装。

8、美国美信集成产品公司 MAX16818

MAX16818脉宽调制（PWM）型LED驱动控制器采用紧凑封装，可在使用最少外部元件的情况下提供较大输出电流。MAX16818非常适合于同步和非同步降压（buck）拓扑，以及boost、buck-boost、SEPIC和buck LED驱动器架构。可以实现高达20A/μs的快速LED瞬态电流以及30kHz的亮度调节频率。

该器件采用平均电流模式控制，通过优化利用具有最佳电荷和导通电阻特性的MOSFET，甚至在输出LED电流高达30A时也能使对外部散热器的需求降到最低。真差分检测技术可以精确控制LED电流。通过外部PWM信号可以方便的实现宽范围亮度调节。内部稳压器配合简单的外部偏压器件，可以使器件工作在较宽的4。75V至5。5V或7V至28V输入电压范围。开关频率范围较宽，可高达1。5MHz，允许使用小尺寸的电感和电容。

9、美国国家半导体 LM3401

LM3401是国半推出的外置MOS大功率LED驱动器，可以设计3A以内的驱动电流，输入电压最高35V，可以串接10多颗LED。

10、国家半导体 LM3402

LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。目前接触到的客户工程师评价很高，接受领域比较广线路简洁实用，是国半众多LED驱动IC中间佼佼者。
