介绍一下芯片的VIA pillar

Via pillar,又可以叫Via ladder。貌似Cadence家喜欢叫pillar,synopsis喜欢叫ladder,我也不知道它们为啥不能统一一下名称。这应该是这两年新出的概念,主要应用在5nm及以下先进工艺制程中。我就以我个人的理解稍微介绍一下这种技术。

Pillar,柱子,ladder,梯子。它指的是这样一种结构:当需要把金属从低层连到高层时,比如M1到M5,每一层都多添加一些shape,这些shape分别与上下层彼此通过VIA相连,最终连到M5再合并为一个shape出来,中间的M2到M4就像一个个井字或者田字,就像我们玩的抽木块的游戏一样。更具体一点,比方说一个clock cell M1出Z pin,我现在给他上了NDR,希望他能在M5层绕线。传统的方法就是直接一摞via直接叠上去,电流路线只有一个。现在用了via ladder,我可以pin上打三个via,然后M2接3个shape;然后M2上每个shape打两个via,M3接两个shape,每个shape都接到M2的三个shape上。这2个还是3个还是更多都是可以指定的。如此一来,每层金属不再是单一的一个via,而是相当于增加了多个shape,有多条电流通路,给人的感觉就像整个结构的支撑更多了。

那么,这样的设计意义何在?可能大家也能猜到了,最重要的意义就是减小了电路的电阻,并且分担了电流,能有效改善EM(电迁移)的问题。相对于传统的方法:加redundant via来说,加via ladder的改善效率无疑更高一些。另外,加redundant via还有诸多限制,好像在用到DPT时就比较难加,也不是想加就能加的。Via pillar除了有改善EM的好处外,还可以想到对timing肯定也会更好,对IR drop也会更好,对DFM(可制造性)更好,等等。那么,既然有如此多好处,我们为什么不在不那么先进的工艺就用到呢?答案是没必要。老的工艺线宽没有到10nm以下,电阻率本身也不高,EM的I limit也会相对大,打几层via叠在一起其实也并没有影响太多,而使用via ladder却有一个致命的缺点:占用绕线资源。相对来讲,绕线资源可是宝贵许多呀!所以一直到现在的先进工艺制程,才开始用到via ladder这种技术。

Via ladder的缺点也挺明显的,它会占用许多绕线资源。它不仅仅是各个金属层都少了一点那么简单,要知道,在用传统的via单堆叠的方式时,他可以不完全直上直下地堆叠,在层间可以灵活地稍微偏离一点,来给其他net让位置。但是对于via ladder来说,它的结构就相对稳定,tool也不好更改,感觉就如同在那个区域加上了routing blockage一样。所以,via ladder的使用还是要相对谨慎的,一般会用在clock cell上,一般其他的cell用的不多。

我也尚且在学习中,说的不一定完全正确,请大家批判来看。

微信公众号:伟酱的芯片后端之路

卫星服务商Viasat驳斥芯片短缺论 星链交付延期乃系统容量不足所致

早些时候,星链(Starlink)辩称无法为大量用户提供服务的核心原因是半导体短缺。然而总部位于加利福尼亚的通信服务提供商 Viasat,刚刚对 SpaceX 旗下的这家卫星互联网子公司的说法予以了驳斥。 由 Viasat 向联邦通讯委员会(FCC)提交的几项投诉中提到了涉及 12GHz 频谱规则的辩论,并对 Starlink 获得 RDOF 基金资助的资格表达了反对。

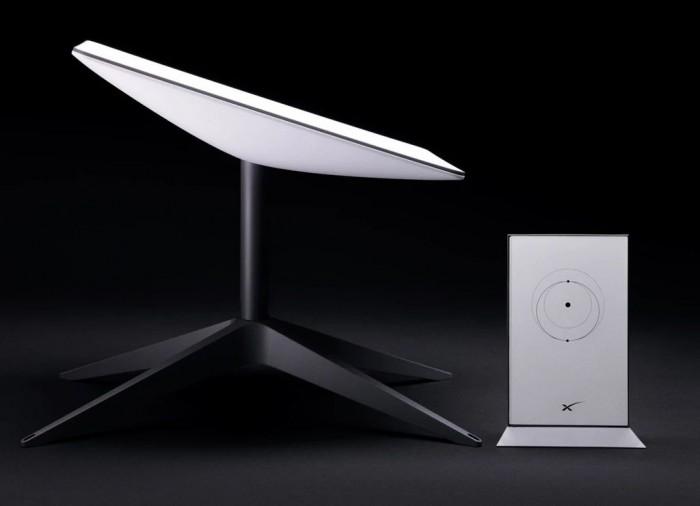

星链二代终端

据悉,在申请农村数字机遇基金(RDOF)的时候,Starlink 将自己描述为一家合格的电信运营商。

最终 FCC 向其授予了接近 10 亿美元的资金,用于为服务不足地区的美国民众提供互联网覆盖。

Viasat 认为,Starlink 无法证明其有足够的能力去满足 8.86 亿美元的 FCC 资金要求。

且与通过数以千计小型互联网卫星为全球特定用户提供互联网连接不同,Viasat 基于更大航天器来提供服务。

自去 FCC 于年底授予 Starlink 资金以来,它一直对此表示反对。

按照计划,FCC 将在十年时期内分发这部分基金,以向美国 35 个州提供互联网覆盖。

当然,Starlink 并不是该基金的最大受益者,毕竟有线电视服务提供商 Charter Communications 争取到了 12 亿美元。

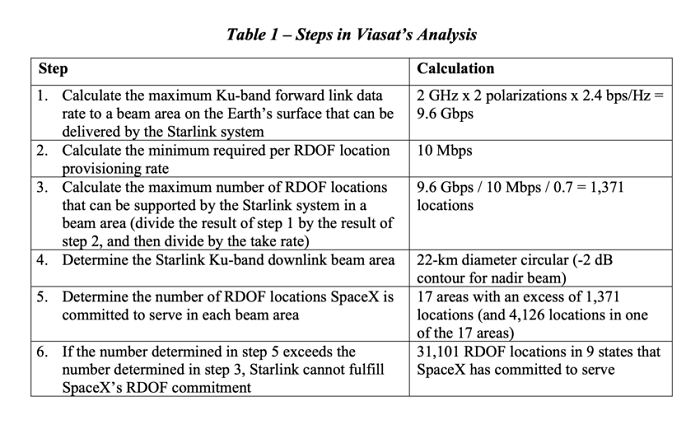

Viasat 逐一驳斥 Starlink 无法满足 FCC RDOF 基金的申请条件
