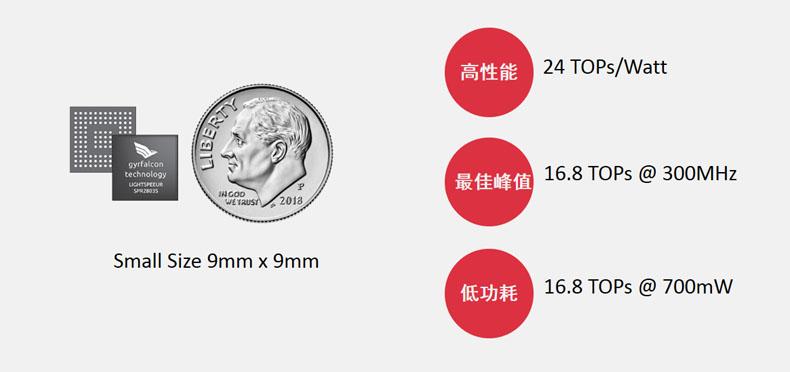

作为新一代的人工智能 CNN 加速器，2803定位于需要高性能音频和视频处理的应用，适用于高级边缘，桌面和数据中心部署。

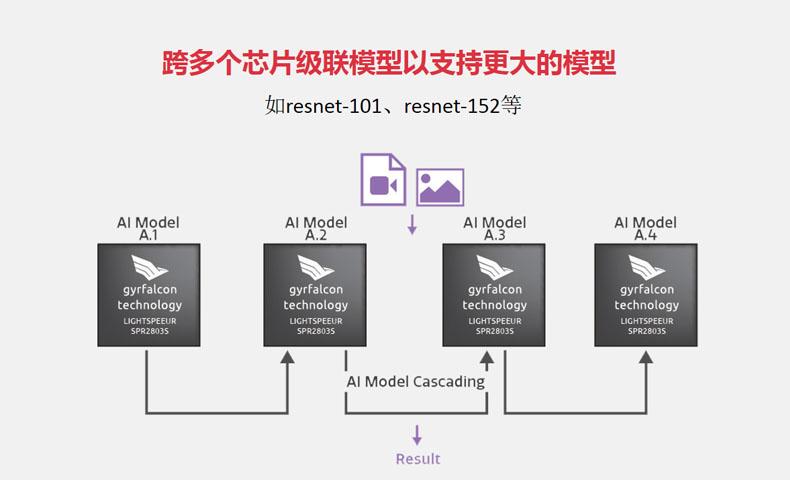

2803性能更强，兼容性更好，还能跨多个芯片的级联模型，以支持更大的模型，如ResNet-101，ResNet-152等。

Lightspeeur®2803S采用100％专利和专利技术，以

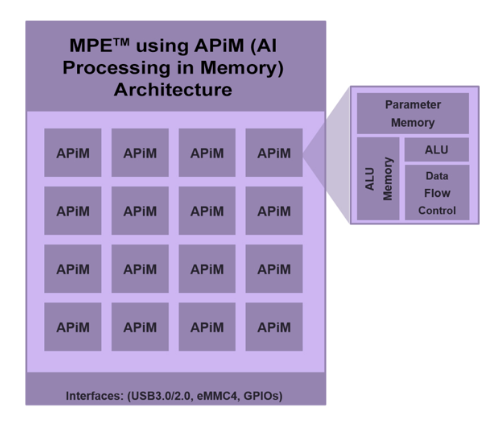

GTI的矩阵处理引擎（MPE™）架构是数字乘加（MAC）单元的物理矩阵的多维处理阵列，用于计算卷积神经网络的一系列矩阵运算。引擎的可扩展矩阵设计允许每个引擎直接与相邻引擎通信和交互，优化和加速数据流。

同时完备的开发工具，使您更快实现强大的人工智能应用。

FJK-361 V21电路板检测修理一例

1.型号：FJK-361 V2.1电路板。

2.故障：电路板不工作。

3.检测：该电路板上的两只芯片均带有芯片插座，可方便拆下来检测。它们是DIP封装40脚的微控制器PIC16F74；及达林顿驱动器的ULN2803“见图3”。对它们进行离线检测，确认DIP封装18脚的达林顿驱动器ULN2803已损坏。随后对电路板的其他器件，如光耦，LM324芯片等元件进行在线VI曲线测试，没有发现大的问题。

4.修理：更换达林顿驱动器的ULN2803，这项工作极其简单；仅需注意芯片的引脚方向不要搞错，而直接插在对应插座上即可。由于微控制器PIC16F74-40脚芯片的硬件问题比较易判断好坏；但内部程序无法读出，则确认有否软件问题较困难。这里只有发回客户上机验证啦！如果电路板还是不能使用，一般过往维修经历证明，电路板修复好的可能性就不大喽！

5.结果：电路板发于客户，上机工作正常，故障排除。

6.备案：该电路板上有1只带程序的芯片；即PIC16F74-40脚的CMOS-8Kx14闪存8位微控制器。 怀疑有一节程序，但可能已加密，没能读取出来，故未给予程序备份。

7.图解：

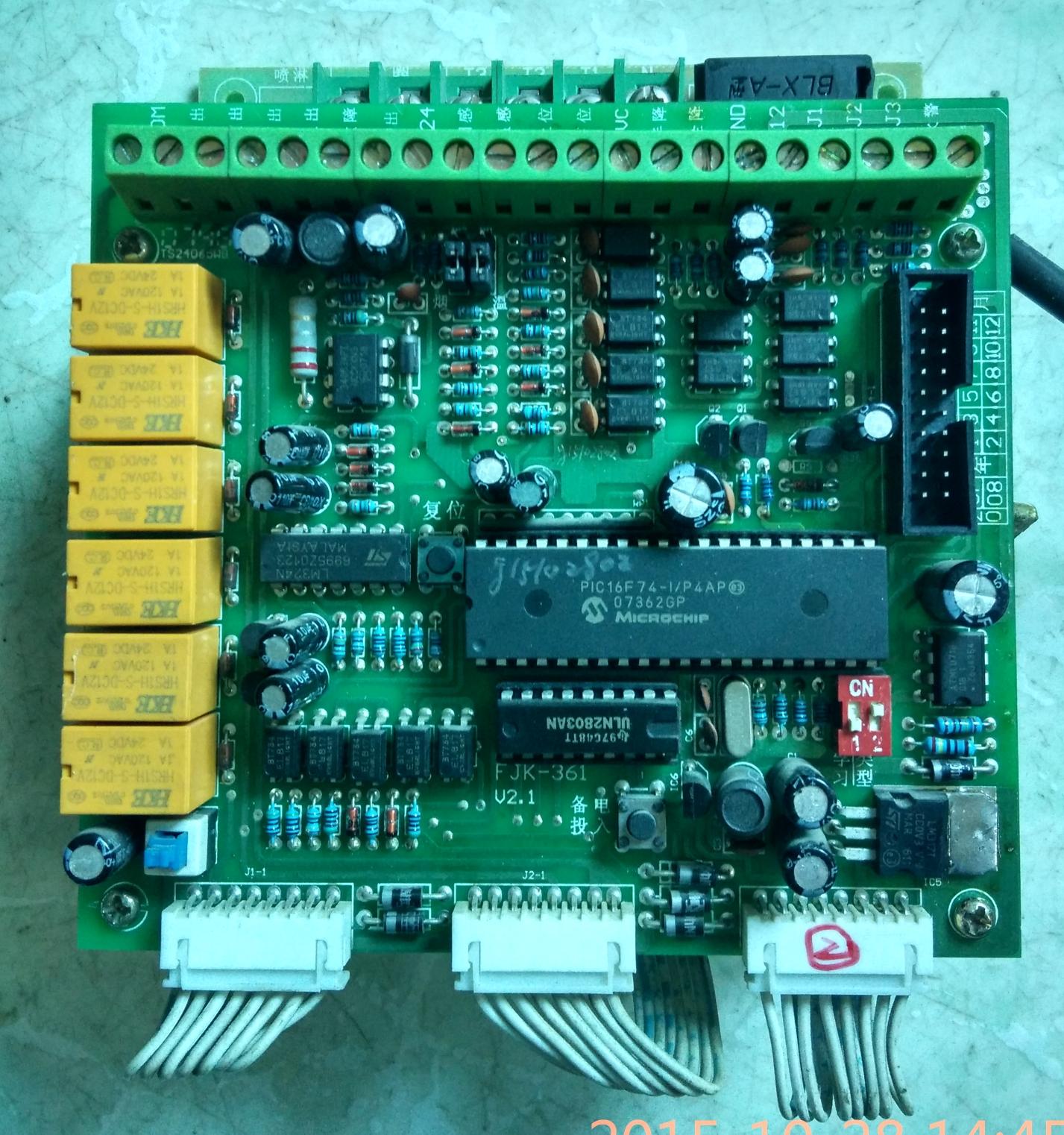

图1. FJK-361 V2.1电路板正面

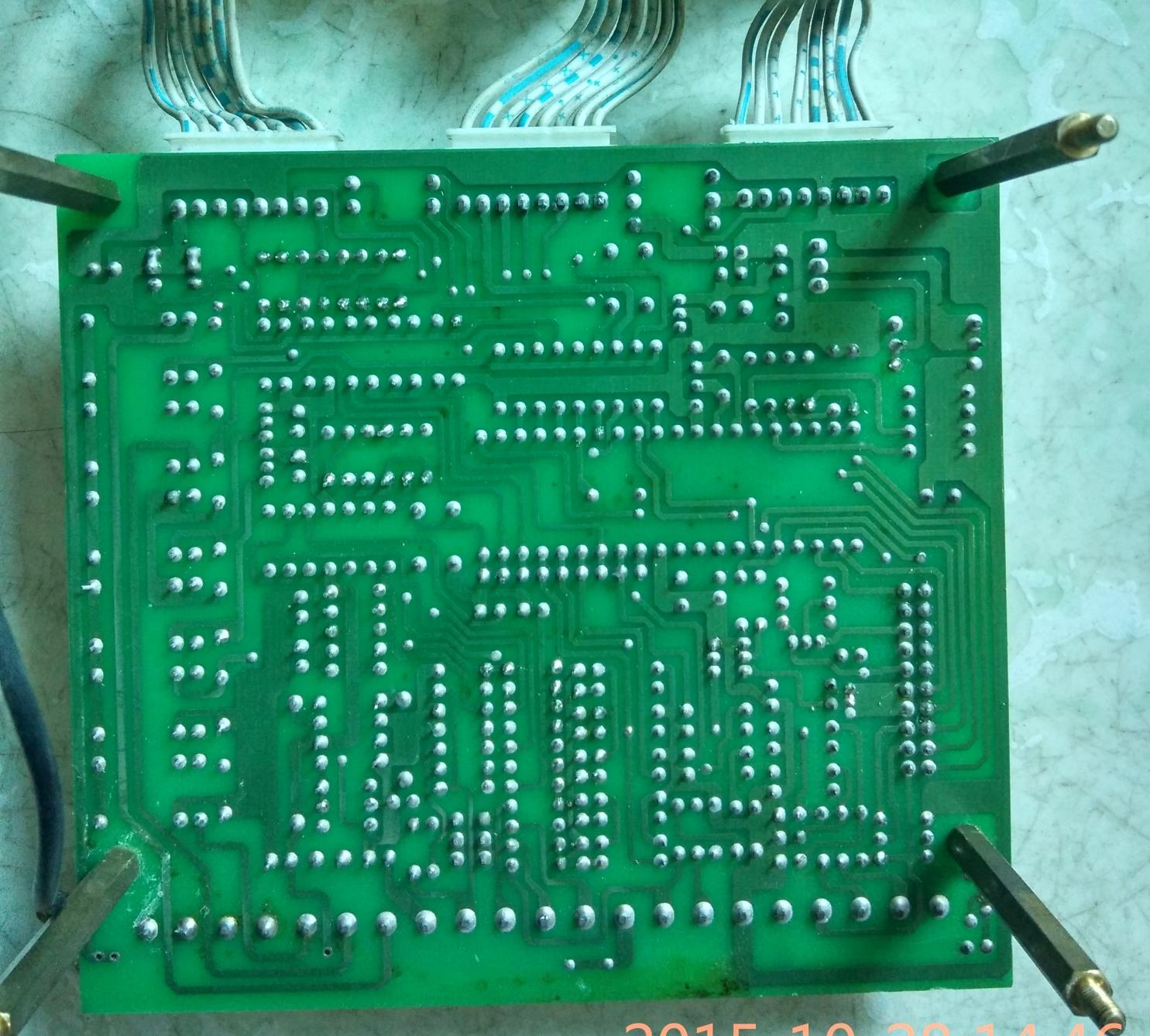

图2. FJK-361 V2.1电路板背面

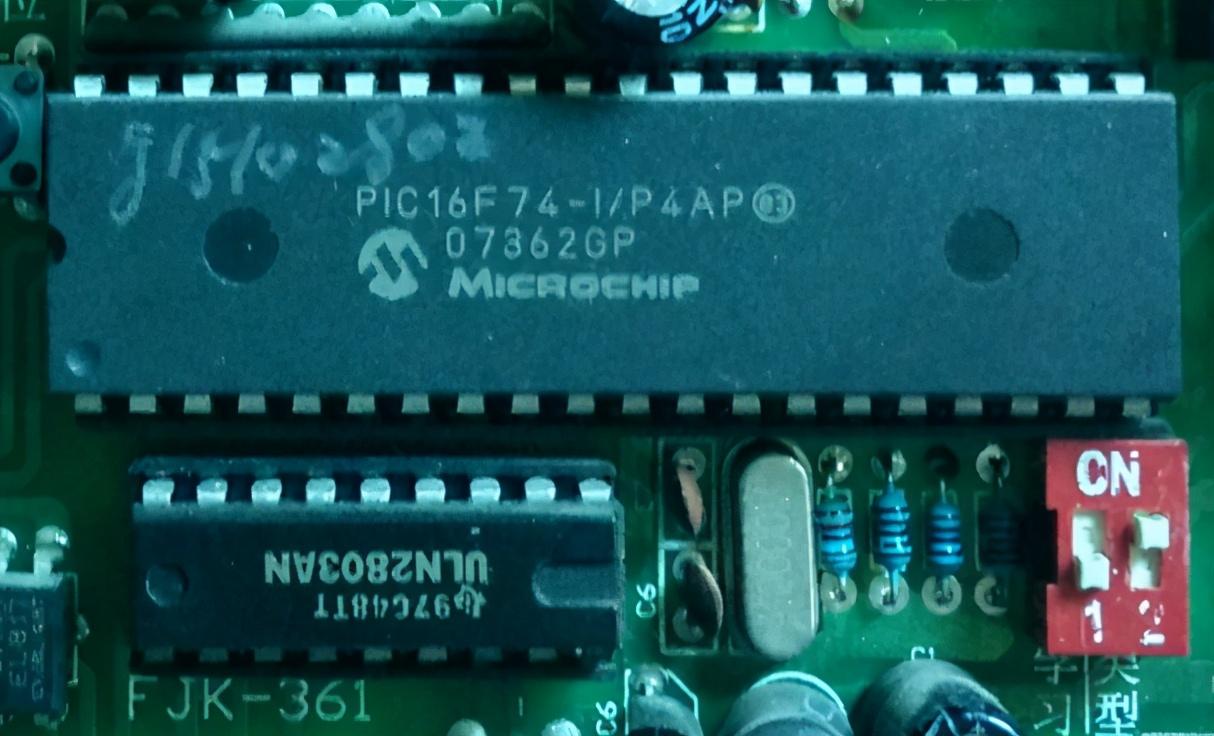

图3. 电路板上的PIC16F74和ULN2803芯片

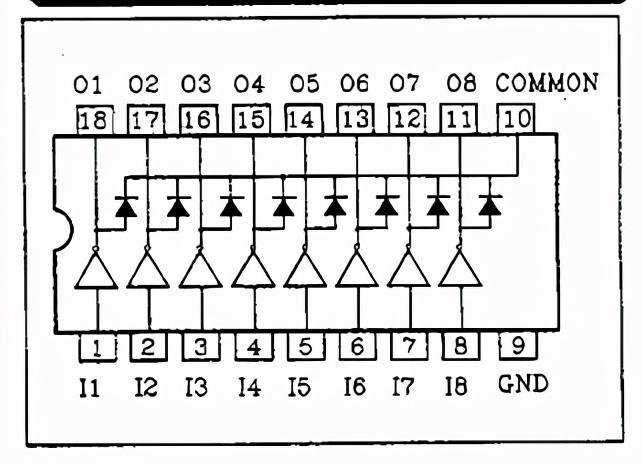

图4. ULN2803芯片内部电路图

图5. PIC16F74芯片内部电路图

图1. FJK-361 V2.1电路板正面

图2. FJK-361 V2.1电路板背面

图3. 电路板上的PIC16F74和ULN2803芯片

图4. ULN2803芯片内部电路图

图5. PIC16F74芯片内部电路图
