日本法拉克的PWM电路巧妙实现DA数模转换

本人有和日本的工程师一起工作的经历，发现日本的工程师基础非常扎实，能够沉下心去研究问题，这值得咱们中国的工程师借鉴和学习，下面介绍一个有趣的电路，这个电路用在法拉克的变频伺服驱动器上，主要方便售后工程师们借助示波器，对电机的某些状态进行观察。

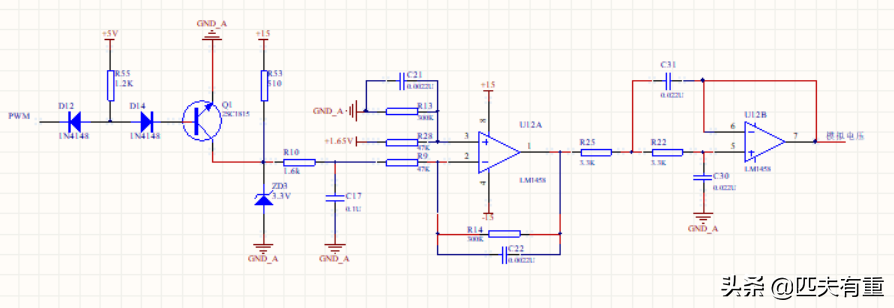

日本法拉克的电路，将PWM信号转变成模拟电压。

原电路

该电路非常巧妙很多，当时研究所里很多的老工程师都看不懂该电路中三极管的用法，并且他们还认为这是日本工程师犯了一个错误，就是c和e用反了，正确的用法应该是极管的c和e交换。

改过的电路

所以当机床研究所和法兰克停止合作以后，两家公司分道扬镳了，老工程师们开心了，这下咱们有机会改正这个错误了好多年的电路，可以扬眉吐气一番，他们就按照自己的想法把这个电路改变了，是实际测试的效果却大出所料，达不到以前的效果了，输出的模拟电压幅值变小了，这下老工程师服气了，五体投地。

单片机入门-数模转换和DAC0832芯片简单介绍第一节解说

单片机入门-数模转换和DAC0832芯片简单介绍第一节解说

视频教程

一、简介

D/A转换器是一种输入为数字量，经转换后输出为模拟量的数据转换器件。根据其结构的不同，D/A转换器有电压输出型和电流输出型两种，但都要求输出模拟量的大小与输入的数字量成正比。

二.DA转换器指标

（1）分辨率：分辨率指最小输出电压(对应的输入数字量最低有效位为1)与最大输出电压(对应的数字输入量所有位全为1)之比。对于n位D/A转换器，其分辨率为2-n ；

(2)建立时间：描述D/A转换器转换快慢的参数，是指从数字输入端发生变化开始，到输出模拟信号电压(或模拟信号电流)达到满刻度值(1/2)LSB时所需要的时间。

(3)转换精度：D/A转换器的转换精度主要取决于D/A转换器的二进制位数。例如，8位的D/A相对误差是1/256，16位的D/A相对误差为1/65536。显然，二进制位数越多精度越高。

三、DAC0832介绍

DAC0832是用先进的CMOS/Si－Cr工艺制成的双列直插式单片8位D/A转换器。它可以直接和8088CPU相接口。它采用二次缓冲方式（有两个写信号/WR1、/WR2），这样可以在输出的同时，采集下一个数字量，以提高转换速度。 而更重要的是能够在多个转换器同时工作时，有可能同时输出模拟量。它的主要技术参数如下：分辨率为8 位，电流建立时间为1us，单一电源5V－15V直流供电，可双缓冲、单缓冲或直接数据输入。

DAC
