无线路由器水星D19G拆机，就是TP-LINK WDR7660,香吗

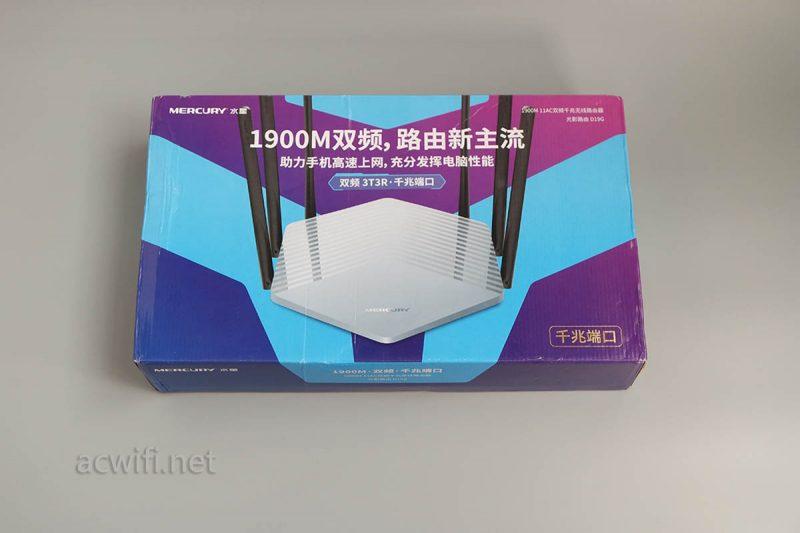

有不少人问这款水星D19G是不是跟TP-LINK WDR7660一样的硬件配置，所以从淘宝买了回来，不等京东的25号支持尾款了。首先包装是好大一个呀，同时也感觉好轻盈，不过WDR7660也是这样了。盒子上印上金色的”千兆端口“字样，在拆机之前，我已经用网线插过四个网口，均是1Gbps速率，然后顺便测试了MU-MIMO，也是支持的，那么不用拆也确定是跟WDR7660一样的芯片了。

TPLINK WDR7660千兆版无线路由器拆机

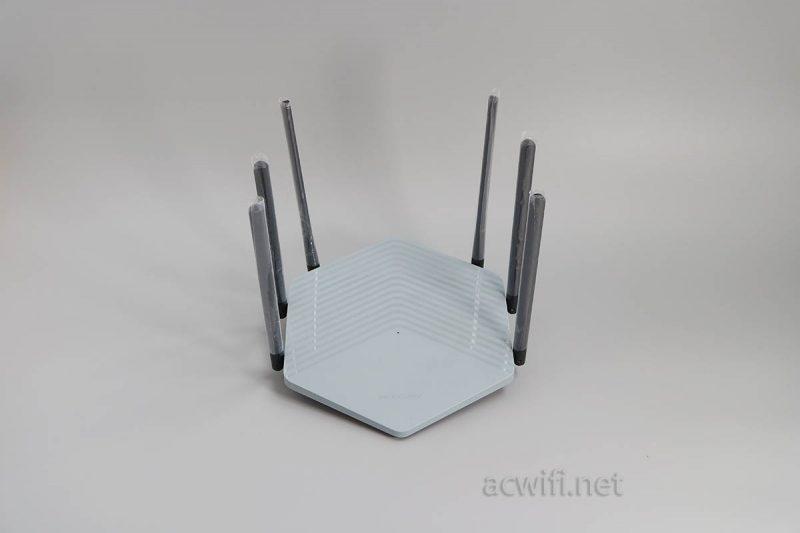

我个人不喜欢有太多根天线，对这种外观不有任何好感，还要强调一点，无线信号强度跟天线数量没有一点儿关系，不要被这些厂商误导了。但我说这话有P用，没多少人看我网站。

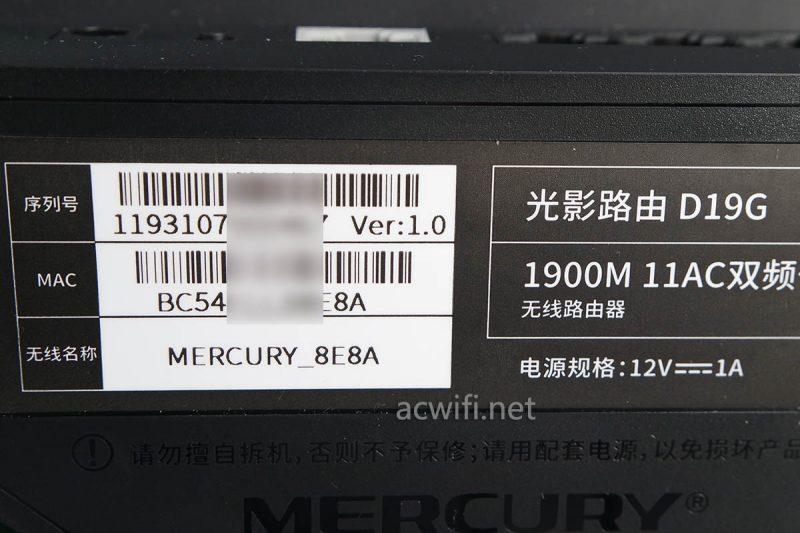

电源适配器也是12V/1A，若换成是博通芯片的AC1900，非要12V/2.5A不可。光影路由，多漂亮的代号，硬件版本v1.0。

花了大半小时拆开外壳了，里面一共有12个卡口，断了一个，这么多卡口还要螺丝干嘛用。

别以为散热片下方的是CPU芯片。

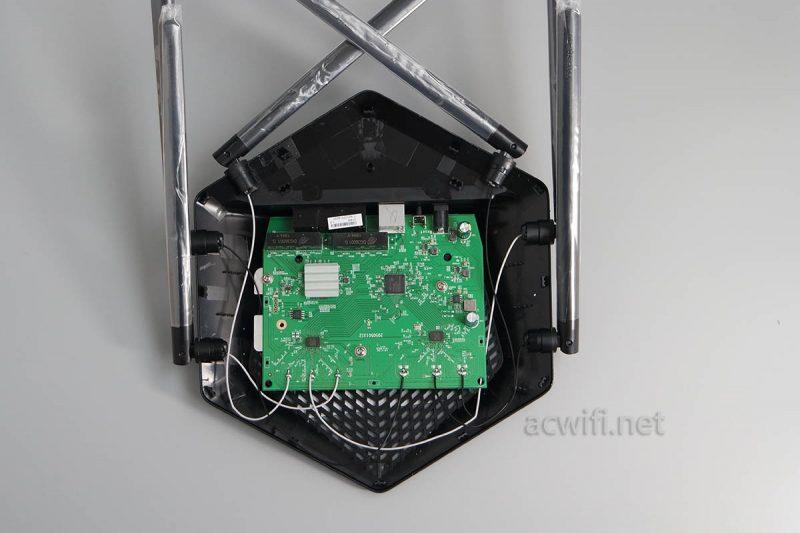

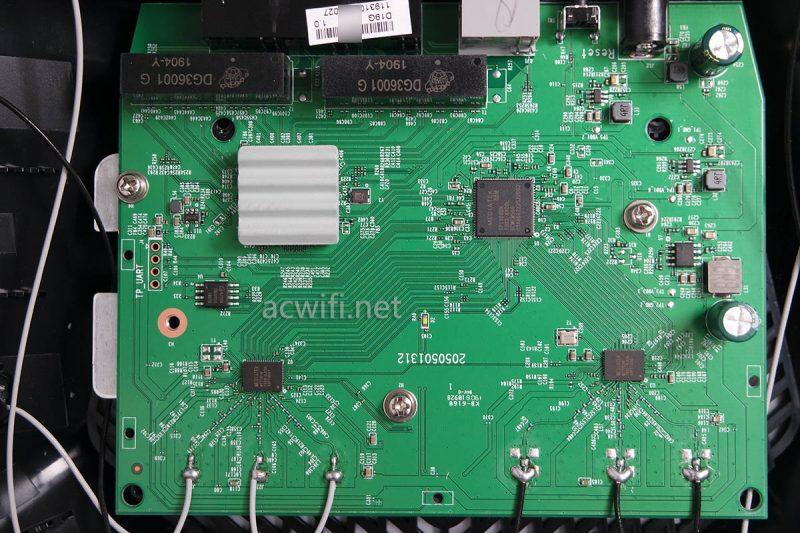

主板正面：

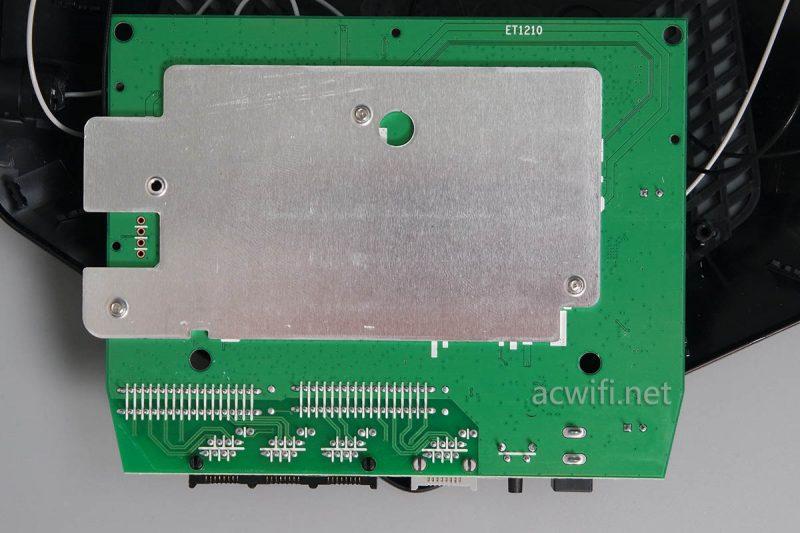

主板背面：

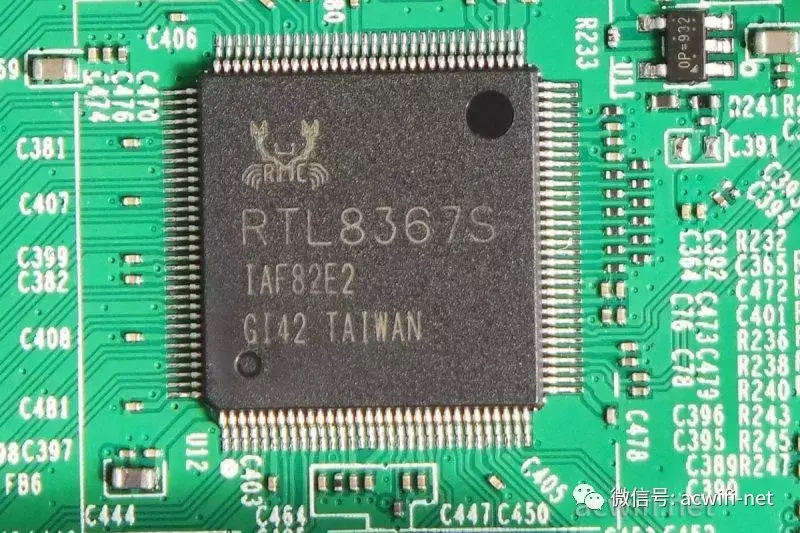

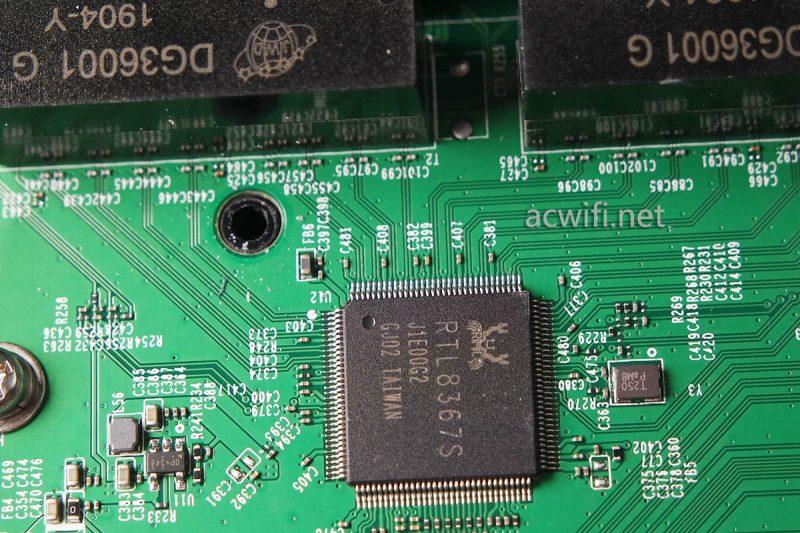

散热片下的是千兆交换芯片：RTL8367S。

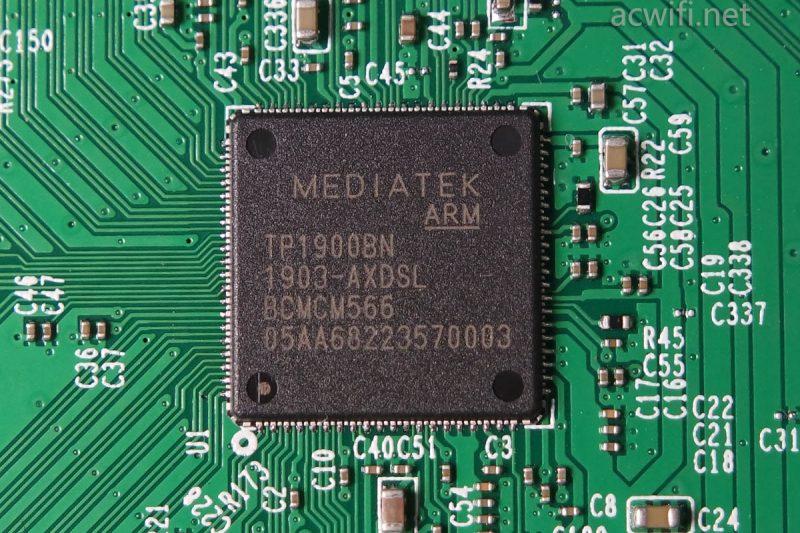

CPU芯片是以下这颗：TP1900BN，这颗是TP-LINK对MTK要求定制的一款集成了不知道多少运行内存的CPU，保守也有64MB吧。散热片都不用贴上，表明功耗和热量都很低了。

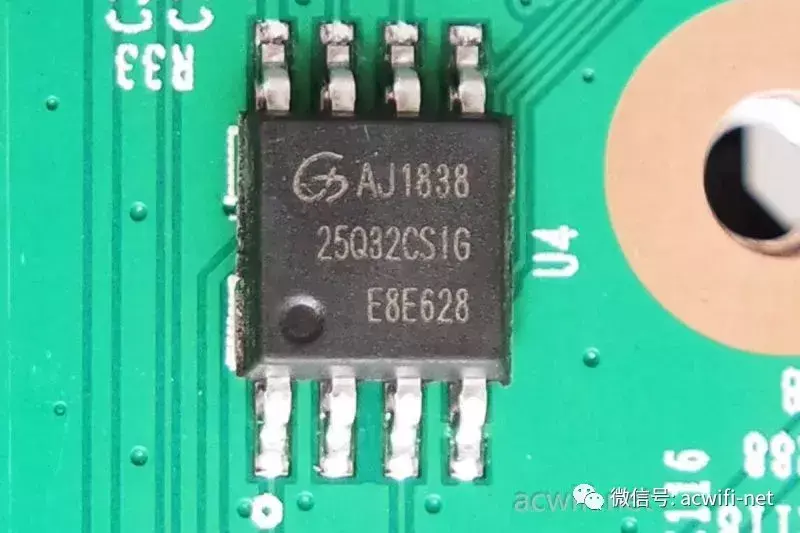

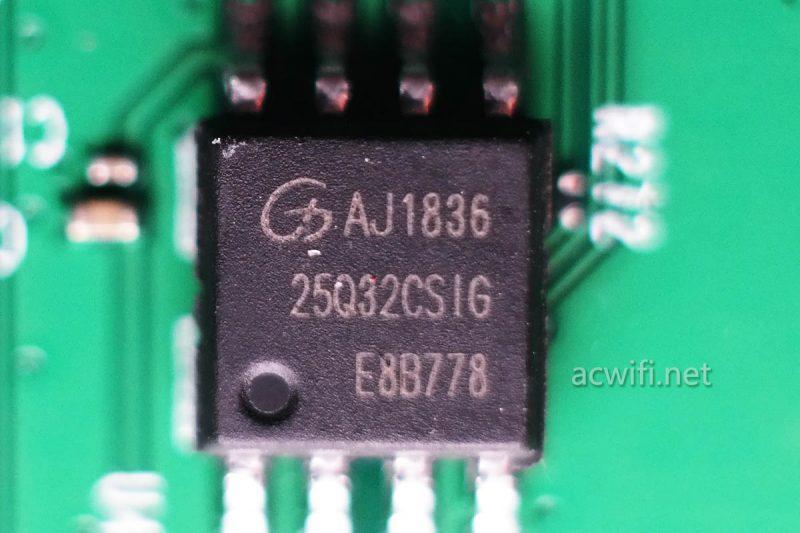

闪存芯片：GD25Q32CSIG，容量4MB。

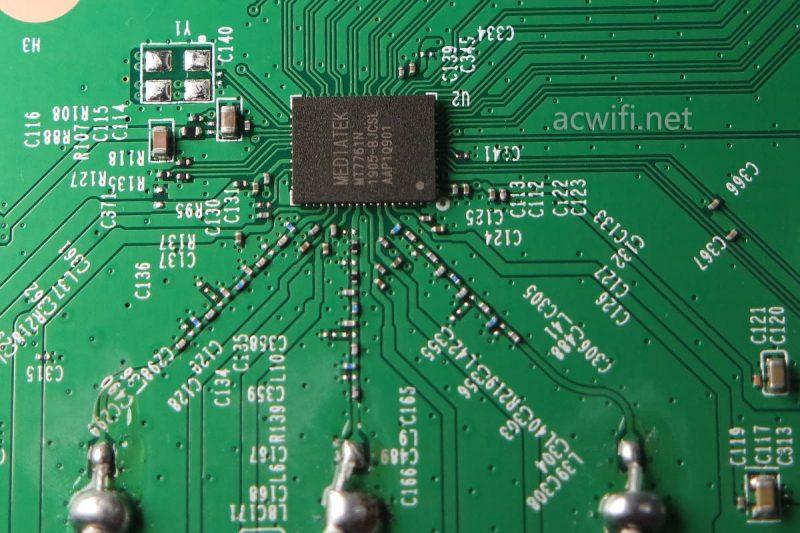

2.4G芯片：MT7761N。

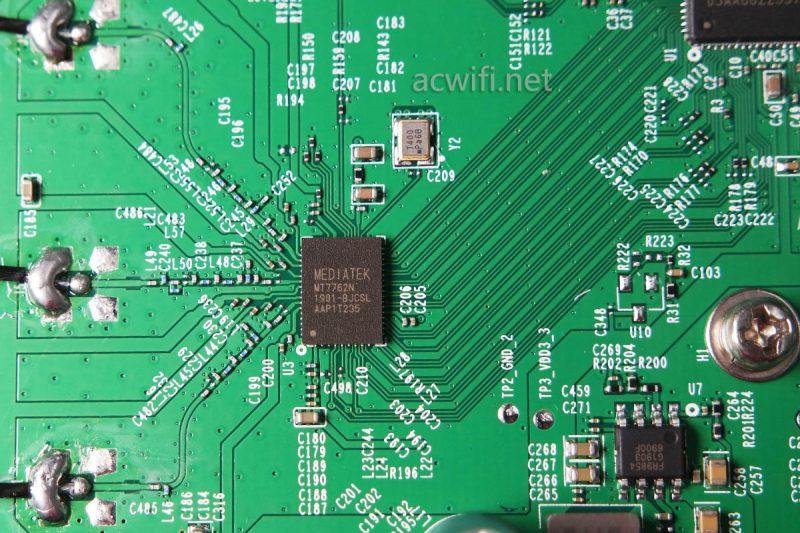

5G芯片：MT7762N。

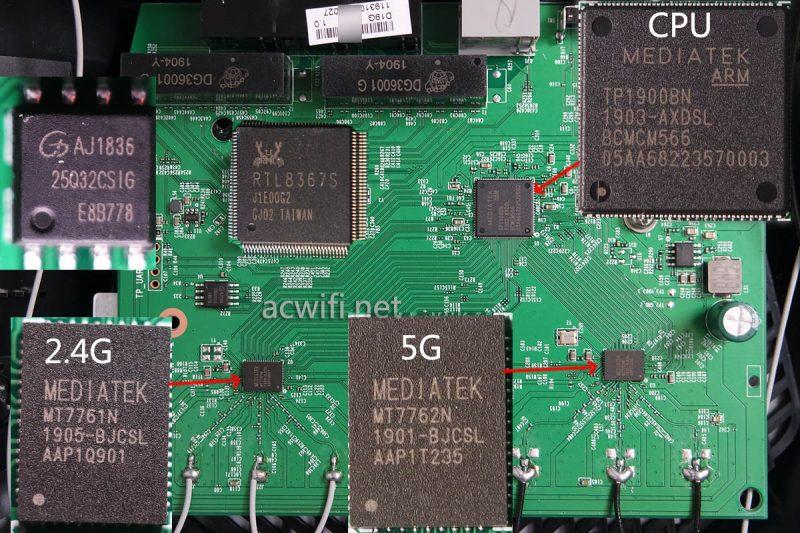

总图：

从主板来看，跟TPLINK WDR7660千兆版没有什么两样呀。但这个水星D19G不到150元就能买到，性价比满满的。重要的事情说三遍，关注一下我。

TPLINK WDR7660千兆版无线路由器拆机

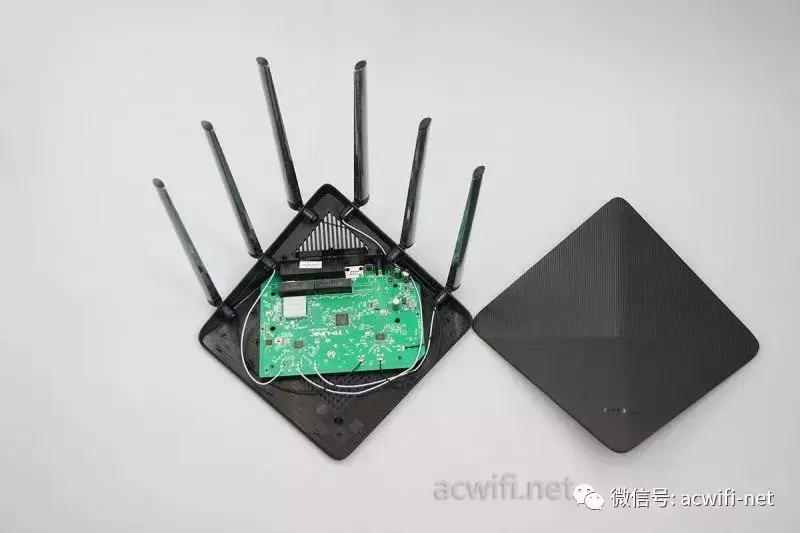

TP-LINK WDR7660，昨天支付尾款，今天下午才拿到手。网站留言和公众号里都比较多朋友想了解这一款，本来今天想要测试网线的，不过早上下单的六类网线到现在还没收到货，先拆机再说吧，拍照了几张路由器机身就开拆了。就2个螺丝，不过卡口还是较大，还好比较容易打开上盖，这造型有谁会喜欢呀，那么多根天线竖着，个人感觉真是难看。

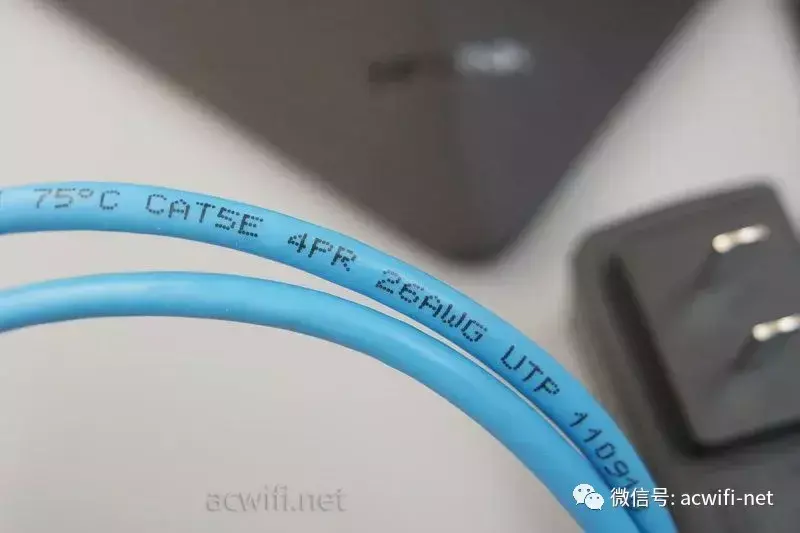

对了，TPLINK好像有点不小气了，这次盒子里也有附送网线，上次买的WDR7300千兆版也有网线，我对比一下，是一模一样的。虽然说是CAT5E（超五类），但线材规格只是26AWG，唉，短线，没所谓了，没有影响，随便就能达到千兆。（等这次WDR7660的评测完成后就拿两张万兆网卡测试五类网线和六类网线的极限速度！）

整个机身很轻很轻，我从京东快递员接过来时，怀疑过盒子里面是空的。路由器底部的防滑脚垫都没有，只是突出来的塑料硬胶，真是会省成本呀。不多说，看芯片吧。

我本以为只有一个CPU芯片就可以了，但CPU下方还有两个芯片，看左边的三根白色天线焊锡形状，应该是2.4G，右边三根黑色是5G。

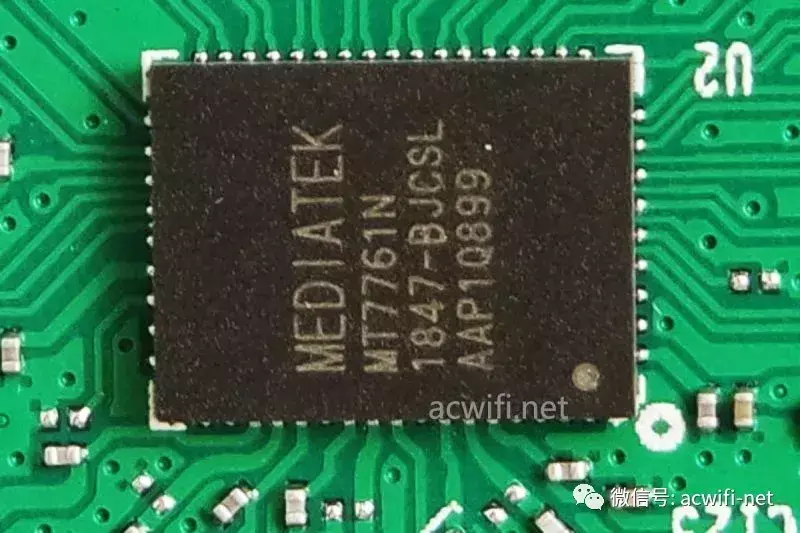

放大来看，左边2.4G接的是芯片型号是MT7761N。

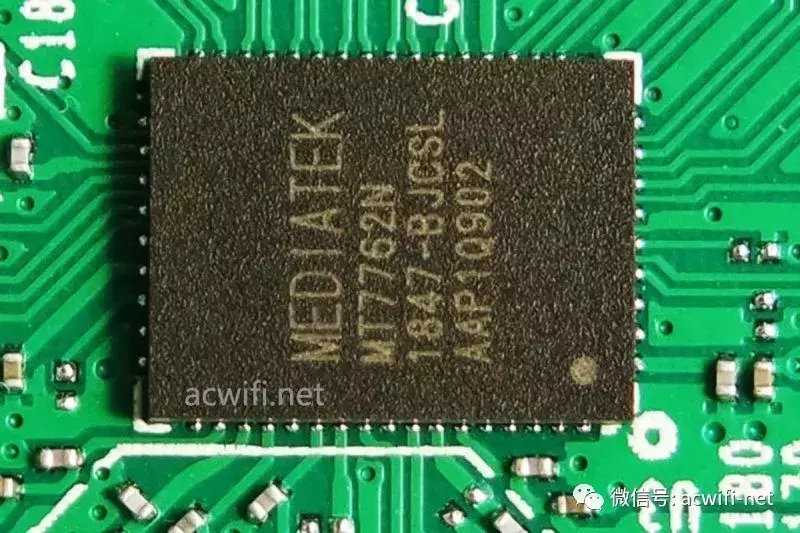

右边5G天线连着的芯片型号是MT7762N。

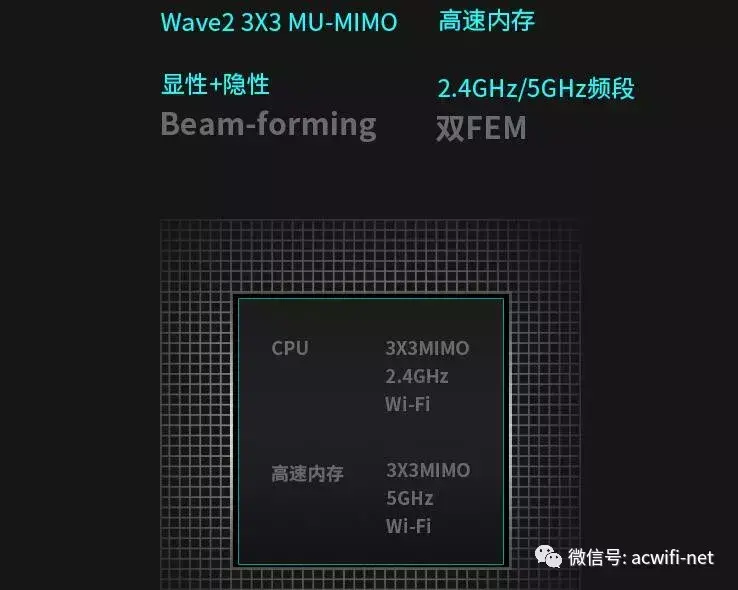

我不知道这2个芯片是不是无线芯片，百度和google都查询不了相关的资料。如果就如TPLNK的官方介绍，TP1900里面包含了2.4G和5G处理器。那么，MT7761N和MT7762N就是FEM芯片，FEM即是Front end module（射频前端模组），通俗点说就是是PA和LNA电路，那么这两个芯片就是充当着信号放大的作用。

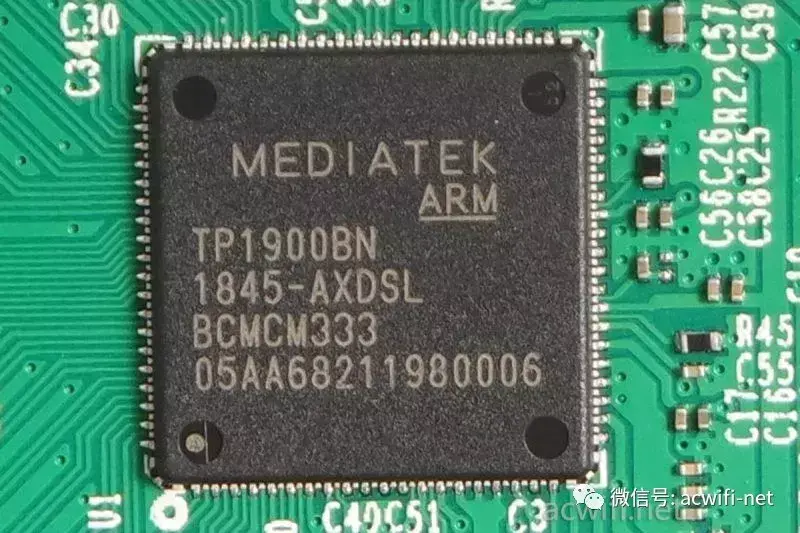

CPU型号是TP1900BN，有人说是WDR7660用的是高通的CPU，其实它用了MTK的芯片，TPLINK把CPU型号自订为TP1900，频率是1.2GHz，ARM架构，集成多大容量的运行内存(RAM)，没有说明，MTK至少会是用64MB的RAM，也有可能是128MB，TPLINK肯定绝对确定100%不会给你256MB。。。一切充满了未知之数。

而最最最清楚的是千兆交换机芯片是螃蟹的RTL8367S，如果把这个芯片去掉，就百了WDR7660百兆版。这个芯片很值钱呀，许多个同型号的百兆与千兆版之间相差几十块钱，就是差了这一个芯片。要用上独立的千兆交换芯片，那么CPU是不支持千兆数据交换了，否则也不用外接，很可能是MT7620系列或7628系列改来的。

最后看闪存（FLASH芯片），其实看TPLINK的闪存容量也没什么意义，因为容量都很小。型号是GD25Q32CSIG，容量是4MB，足够了，运行它的VxWorks系统。

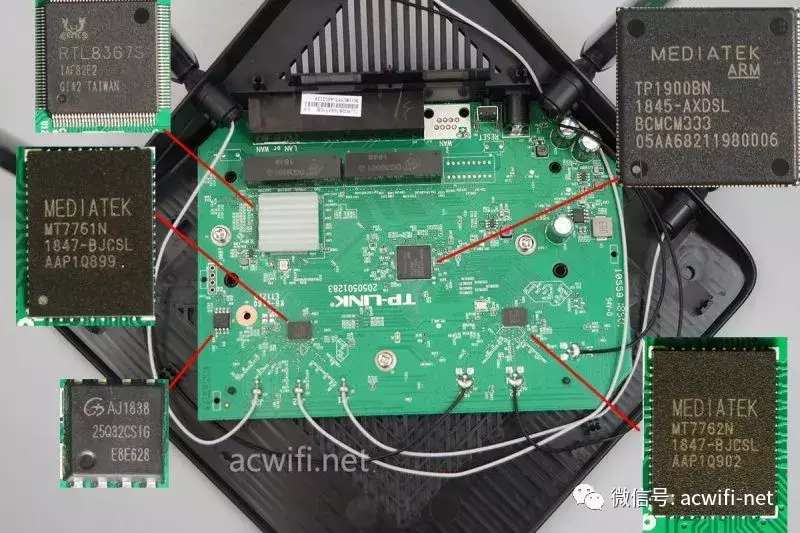

来个芯片总图概览：

对于TP1900的这个CPU和MT7761N和MT7762N这些芯片的资料，如果有人懂的可以留言，以后查询到更多详细资料再作补充，暂时知道的就这些了。

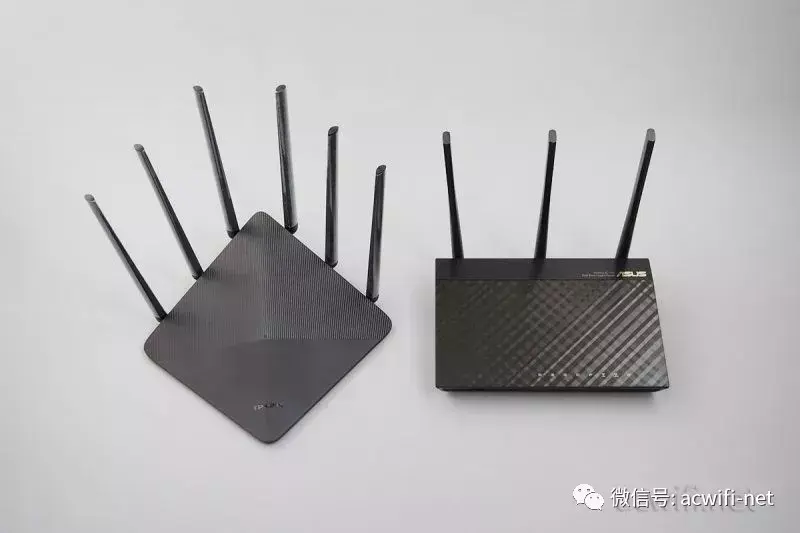

关于WDR7660的评测，不是一天两天就能完成，不是站在几个位置点一下test就能完事。因为关心这款的人多，所以我会抓紧在这个周末完成吧，因为无线速率是AC1900M，先拿华硕AC66U B1跟它对比吧。本来它还是没开封的，为了测试WDR7660就把它破膜开箱了，这将会是MTK与BCM的较量。

你们想要了解哪一款跟它对比，可以告诉我。

不管如何，把3x3mimo AC1900M的双频千兆路由器做到200-250元的档次，我表示赞赏，MU-MIMO如果实测也支持，那就有很大的竞争力了。虽然AC1900M的斐讯K3C二手价也不用200元就能收到。但斐讯已成过去式。不想记起还有2000在联壁4000在万家。

错别字比较多，用的五笔输入法，打完文章也没有从头到尾检查一次。真的抱歉！
