主板上的时钟到底有什么作用，为什么维修的时候采用示波器测量？

晶振一般叫做

一.32.768KHZ：南桥、PCH、EC等附近

1.常见的外观有圆形与长方形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X2000所示:

3.在主板上的位置图：

图1

图2

4.波形图：

5.作用.

32.768KHZ在主板上的作用也不可忽视。工作电压是0.4V左右。它控制着电脑的系统时间的基准，同时在上电之前为主板南桥/PCH内提供工作时钟。同时也是通过它产生原始时钟频率，经过发生器放大或缩小成电脑中各种不同频率控制总线。如果主板32.768K晶振故障。一般会有如下问题产生。

1.电脑不开机

2.电脑reset复位灯常亮

3.系统时间不准

4.开机进入系统慢

5.用主板测试卡测试的时候一直乱码

6.其他相关故障

二.14.318MHZ ：主时钟晶振

1.常见的外观有长方形或长方形带弧形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X2所示:

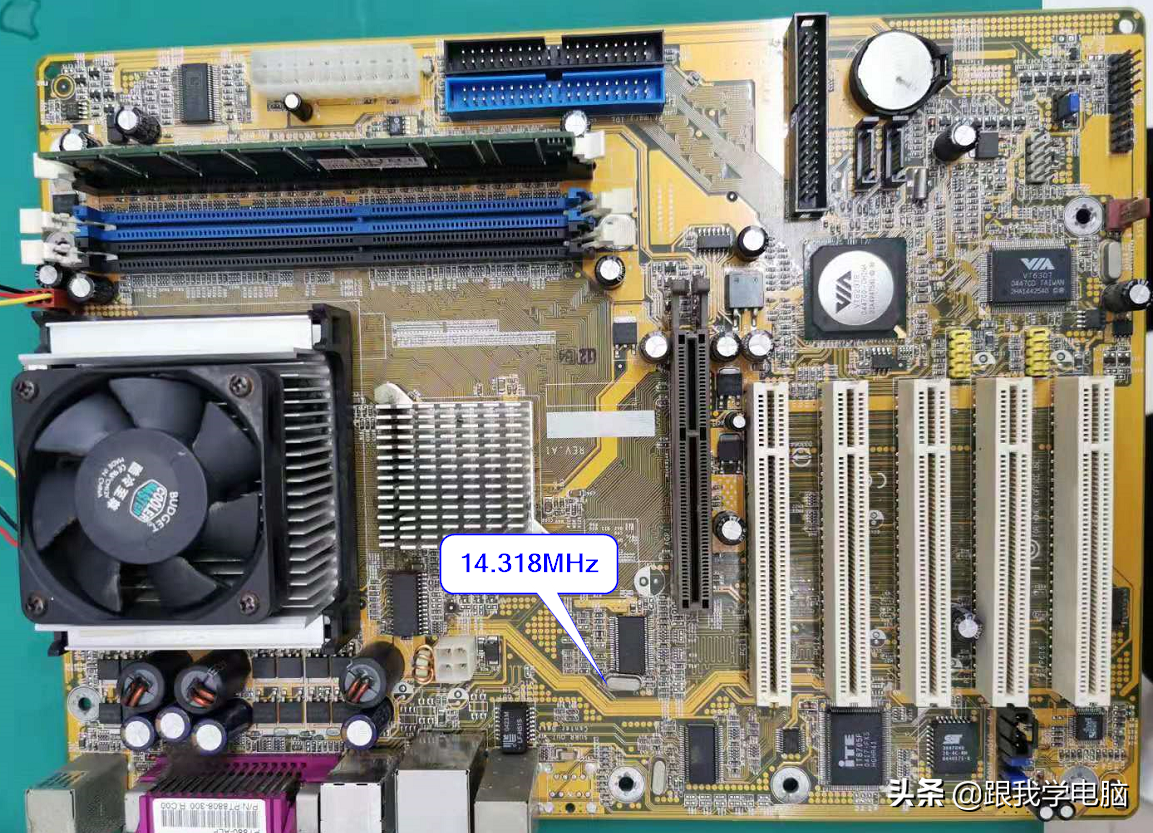

3.在主板上的位置图：

4.波形图：

5.作用.

早期的主时钟14.318MHZ 均放在主板上，现在从55系例PCH出现此时钟就放在了芯片内部，外部再也看不到了,此时钟提供了一个标准时钟，通过配置芯片内部的寄存器已将外部时钟进行分频、倍频或者频差等，从而得到各个模块工作的时钟，比如PCI 33MHz/PCEI 133MHz/AGP 66MHz/USB 48MHz等等都是分频后送到各外设使用.如果主板14.318MHZ晶振故障。一般会出现以下问题。

1.主板无显示

2.不开机

3.开机死机或蓝屏等等.

三. 25MHz：网卡晶振

1.常见的外观有长方形带弧形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X1所示:

3.在主板上的位置图：

4.波形图：

5.作用.

一般主板网卡芯片旁边会出现25MHz这个晶体，这个时钟是给网卡独立提供使用，目前带网卡芯片的都会有这个晶体出现，如果主板25MHZ晶振故障，一般会出现以下问题。

1.网卡抓不到

2.主板不显示

3.主板当机蓝屏等等

四.24.576MHZ ：1394或声卡：

1.常见的外观有长方形带弧形,如下图所示:

2.电路图中开头会用字母X或XT表示，如下图X3所示:

3.在主板上的位置图：

4.波形图：

5.作用.

早期的主板有1394芯片的一般都有这颗晶体，另外现在的音频也采用此信号，但是音频芯片由PCH内部分频器送到音频芯片，所以外部是没有独立的晶体,如果主板24.576MHZ晶振故障，一般会出现以下问题。

1.开机无显示

2.开机当机

3.抓不到1394芯片或声卡

五.分频器输出常规波形图：

CPU波形图：

PCIE波形图：

PCI波形图：

图1

图2

AGP波形图：

备注：欢迎大家关注我的头条号：跟我学电脑 ,每天都会有新的知识提供大家学习，同时也希望大家多多转发，评论与点赞，你们的每一次转发都是给我最大的帮助，感恩你们！！！

时钟芯片的作用是什么？

时钟芯片是一种微型电子器件，其作用是在电子设备中提供精确的时间基准。它能够产生稳定的电子脉冲，用于同步和控制设备中的各种操作和功能。时钟芯片通常被集成到计算机、通信设备、消费类电子产品和其他各种电子设备中，以确保它们能够准确地执行各种任务和操作。

时钟芯片的作用主要体现在以下几个方面：

首先，时钟芯片能够提供设备所需的精确时间基准。在许多电子设备中，时间的准确性对于各种操作和功能都是至关重要的。时钟芯片能够确保设备在需要时能够准确地进行时间同步，从而保证设备的正常运行。

其次，时钟芯片还能够提供精确的时序控制。许多电子设备中的操作都需要严格的时序控制，时钟芯片能够提供稳定的时钟信号，确保设备能够按照预定的时序要求进行操作，从而保证设备的性能和稳定性。

此外，时钟芯片还可以用于数据通信中的时钟恢复和同步。在数字通信中，时钟信号的同步对于数据的传输和接收至关重要，时钟芯片能够确保数据在传输过程中能够准确地进行时钟恢复和同步，从而保证通信的稳定性和可靠性。

总的来说，时钟芯片在电子设备中扮演着至关重要的角色，它能够提供精确的时间基准和时序控制，保证设备的正常运行和数据的可靠传输。随着电子技术的不断发展，时钟芯片的作用将会变得更加重要和广泛。
