华芯知道｜3分钟看懂24C02

24C02 EEPROM

经典的可擦写可编程读写存储器;简单来说他就是一个U盘,而储存的格式和内容要根据控制该芯片的单片机或嵌入式系统来决定;目前在包括智能仪器仪表、工业控制、家用电器、计算机 、笔记本电脑、汽车电子、通信设备等多重领域得到广泛应用。

由于应用广泛,不止是原装ATMEL,24C02目前国产化程度极高,国内多家半导体企业均有生产此型号,包括复旦微电子、华虹半导体、辉芒微电子等。

疑问

ATMEL出品的24C02原装价格目前是0.04美元左右,折合人民币0.25元左右。

而市场内的国产24C02价格参差不齐,从人民币0.07元到0.2元不等,同样型号同样封装的产品在价格上究竟为何会有如此之大的区别呢?

华芯商城特此为您解惑

要分析价格差异如此之大的原因,首先就要带您了解24C02的版本小秘密:四线与八线。

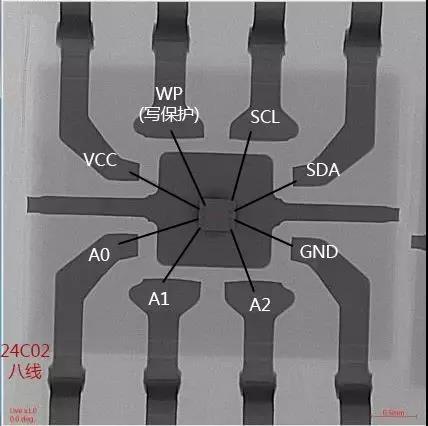

24C02 八线版本

8

真正的全功能24C02拥有片内防误擦除写保护、100万次擦写周期、数据保存达100年等许多功能与特性。由于八线拥有完整全功能,在芯片成本、封装测试等环节上花费相对较高,再加上某些品牌加成,导致最后的价格比较高。

24C02 四线版本

4

在成本的压力下,有不少厂商就在这八线上做起了文章。他们将全功能八线缩减为四线,舍弃了器件地址选择及写保护功能,在封装及测试上的费用大大降低,而一些厂商为了进一步压缩成本,甚至会忽略测试这个环节,这就是市场上能出现24C02如此低价的原因。

如此压缩成本的做法,给产品带来的是无尽的隐患。

试想一下,在实际应用过程中,无论是智能仪器仪表还是单片机工业控制系统都要求其数据能够安全可靠而不受干扰,特别是一些重要的设定参数(如温度控制设定值)如果受到干扰后变成一个很大的数字,那么就有可能发生烧箱毁物的破坏性后果,给生产和经济带来极大损失,也会给您带来许多不必要的烦恼。因此选用可靠的24C02器件作为数据储存单元一定会给您免除许多后顾之忧。

为了客户的切身利益考量,华芯商城针对24C02进行特别定制,一家推出!

24C02 五线版本

5

24C02华芯五线版本

1

五线版本和八线版本功能一致

应用于IIC总线上只使用一个24C02的方案上完全无功能缺失

2

在封装及测试上成本较八线更低

让客户享受更优惠的价格

3

通过全功能测试,保证高良品率

让客户放心使用

4

与四线版本对比,价格上相差无几

但是具有非常重要的写保护功能

防止重要数据被误改或丢失

如需24C02五线版本完整PDF版本可直接后台联系我们,我们将在24小时内给您回复!

目前24C02八线版本与华芯五线版本在华芯商城均有现货销售。

华普HP890CN炮灰表折腾之一，读取24C02 的配置，先发上来供研究

HP890CN万用表到手一周多了，到手拆解之后就一直没再折腾，虽然这个表表壳、表笔这些个做工一般，但是好在功能比较全，电路板做工也可以，没怎么太缩水，有很好的折腾空间，买之前就是想要好好折腾这个DTM0660，修改配置，改造9999显示、加串口输出等等，不过一直也没有买编程器。今天突然来了兴致，翻箱倒柜翻出了好多年前在自己用申请的CH341A芯片搭的最小开发板，配合网上的CH341A 编程器软件，先读取24C02 芯片中的配置信息出来备份先，慢慢对照DATASHEET研究。 HP890CN的电路板空间比较大，因此我引出了DTM0660的15/16脚(晶振)以及PIN18 SCL 、 PIN19 SDA 4个引脚，便于直接插杜邦线，I2C编程的话，只需要接GND / SCL / SDA三根线就可以了。至于晶振的两端引出是为了短路用的，这样在开机通电的时候可以让DTM0660 的MCU不工作，从而不会影响在线读取存储器24C02的内容。

因为是硬封装非牛屎芯，而且芯片外面焊盘很大，所以焊接起来很方便左侧2根是晶体的引脚15 16，在上电读取24C02之前先要短路防止干扰。下面2根是18和19脚，直接连接到我的CH341A最小系统板的SCL和SDA上，加上GND地线一共3根就够了。然后CH341A插上PC，打开341的编程器软件，选择24C02直接就顺利的读出了里面的内容

。
