NE555到底是个什么芯片，深度剖析芯片原理

555定时器

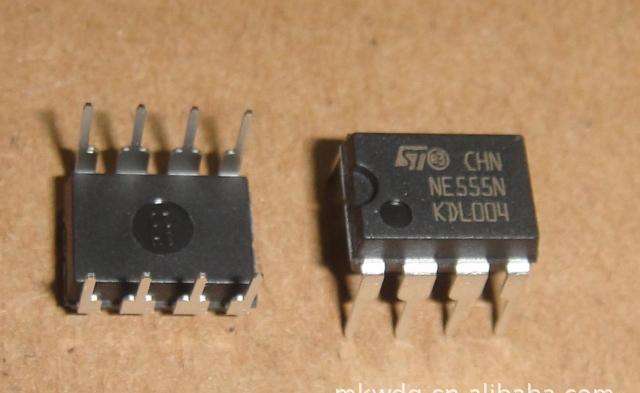

双列直插NE555

NE555外观图

DIP封装的555芯片各引脚功能如下表所示

芯片各引脚功能

功能描述：

引脚名称功能1GND（地）接地，作为低电平（0V）2TRIG（触发）当此引脚电压降至1/3VCC（或由控制端决定的阈值电压）时输出端给出高电平。3OUT（输出）输出高电平（+VCC）或低电平。4RST（复位）当此引脚接高电平时定时器工作，当此引脚接地时芯片复位，输出低电平。5CTRL（控制）控制芯片的阈值电压。（当此管脚接空时默认两阈值电压为1/3VCC与2/3VCC）.6THR（阈值）当此引脚电压升至2/3VCC（或由控制端决定的阈值电压）时输出端给出低电平。7DIS（放电）内接OC门，用于给电容放电。8V+,VCC（供电）提供高电平并给芯片供电。

NE555

内部框图

内部框图

555定时器可工作在三种工作模式下

单稳态工作模式

在单稳态工作模式下，555定时器作为单次触发脉冲发生器工作。当触发输入电压降至VCC的1/3时开始输出脉冲。输出的脉宽取决于由定时电阻与电容组成的RC网络的时间常数。当电容电压升至VCC的2/3时输出脉冲停止。根据实际需要可通过改变RC网络的时间常数来调节脉宽。

输出脉宽t，即电容电压充至VCC的2/3所需要的时间由下式给出：

t=RC1n(3)=1.1RC

虽然一般认为当电容电压充至VCC的2/3时电容通过OC门瞬间放电，但是实际上放电完毕仍需要一段时间，这一段时间被称为“弛豫时间”。在实际应用中，触发源的周期必须要大于弛豫时间与脉宽之和（实际上在工程应用中是远大于）。

双稳态工作 模式

双稳态工作模式下的555芯片类似基本RS触发器。在这一模式下，触发引脚（引脚2）和复位引脚（引脚4）通过上拉电阻接至高电平，阈值引脚（引脚6）被直接接地，控制引脚（引脚5）通过小电容（0.01到0.1μF）接地，放电引脚（引脚7）浮空。所以当引脚2输入高(有误应为低)电压时输出置位，当引脚4接地时输出复位。

无稳态模式

无稳态工作模式下555定时器可输出连续的特定频率的方波。电阻R1接在VCC与放电引脚(引脚7)之间，另一个电阻(R2)接在引脚7与触发引脚（引脚2）之间，引脚2与阈值引脚（引脚6）短接。工作时电容通过R1与R2充电至2/3VCC，然后输出电压翻转，电容通过R2放电至1/3VCC，之后电容重新充电，输出电压再次翻转。

对于双极型555而言，若使用很小的R1会造成OC门在放电时达到饱和，使输出波形的低电平时间远大于上面计算的结果。

为获得占空比小于50%的矩形波，可以通过给R2并联一个二极管实现。这一二极管在充电时导通，短路R2，使得电源仅通过R1为电容充电；而在放电时截止以达到减小充电时间降低占空比的效果。

以下为NE555的电气参数

其他不同规格的555定时器可能会有不同的参数，请查阅数据手册。供电电压(VCC)4.5-16 V额定工作电流(VCC= +5 V)3-6 mA额定工作电流(VCC= +15 V)10-15 mA最大输出电流200 mA最大功耗600mW最低工作功耗30mW（5V），225mW（15V）温度范围0-70°C。

内部结构和电气标识

物美价廉的小芯片，可设计出上万种电子产品，555芯片工作原理

说起555芯片，想必大家并不陌生，它是一种功能强大，应用及其广泛的芯片，深受广大电子爱好者的青睐。可以说它是一款功能齐全，物美价廉的芯片。

555芯片的工作原理

一开始它被作为定时器应用的，所以大家都统称其为555定时器。

其实，除了定时功能，它还有调光、调压、调速等多种控制及计量检测。还可以用于脉冲振荡、单稳、双稳、交流信号源、电源变换、频率变换、脉冲调制等功能。

工作原理：

555芯片内部是由三个串联的5k电阻、两个比较器、一个RS触发器、一个反向器和放电开关管T组成。三个串联电阻接电源VCC，每个电阻上的压降是1/3VCC。上面的比较器的同相端接2/3VCC，下面的比较器反相端接1/3VCC。

当2脚触发输入端 TL 的电压小于VCC /3，则此比较器的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。

如果6脚阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为低电平。

其还有三个稳态，分别是单稳态、双稳态、无稳态模式可以应用到更多的领域。

555引脚定义

1脚：外接电源负或接地，一般情况下接地

2脚：低触发端TR输入端

3脚：输出端Vo

4脚：复位清零端，当此端接低电平，平时基电路不工作，此时不论TR、TH处于何电平，时基电路输出均为“0”，该端不用时应接高电平。

5脚：为电压控制端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。

6脚：高触发输入端

7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。

8脚：外接电源VCC，对于双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V，一般接用5V即可 。

555芯片的特点

　☞电路结构简单，只需很少的外围电路即可实现特定的作用。

　☞其输出端电流大，驱动能力强，可以与多种设备电路相组合达到控制作用。

☞计时精准确、温度稳定性强，且价格便宜。

总结：555芯片是一款性能可靠，成本低，电路结构简单，功能强大的芯片。被广泛应用在仪器仪表、家用电器、电子测量及自动控制等方面。
