SSD狂魔的福音，ASMedia推出PCIE一转四交换芯片

固态硬盘从SATA接口发展到PCIE NVMe接口，在持续读写速度飞速提升的同时，可使用的接口数量，也就是可以连接的硬盘数量却是在下降的。当前主板普遍具备6个SATA接口，而板载M.2接口通常不会超过3个。除了系统中PCIE信道的数量有限之外，PCIE信道不能自由拆分是主要原因。为了解决这个问题，ASMedia祥硕推出了ASM2824 PCIE交换芯片。

简单来说，PCIE3.0 x4接口并不能直接被拆成4个PCIE3.0 x1使用，中间需要有交换芯片才能完成这样的转换。对于英特尔主板来说，PCH芯片可以完成PCIE信道的拆分，例如H370芯片组共有20个PCIE信道，可以被配置为x1、x2或x4接口供设备连接和使用，但是PCH芯片上端连接CPU的DMI3.0通道只有PCIE 3.0 x4的总带宽，同时需要供给SATA、USB、网卡、声卡、M.2插槽等各种设备使用，总带宽早已入不敷出。

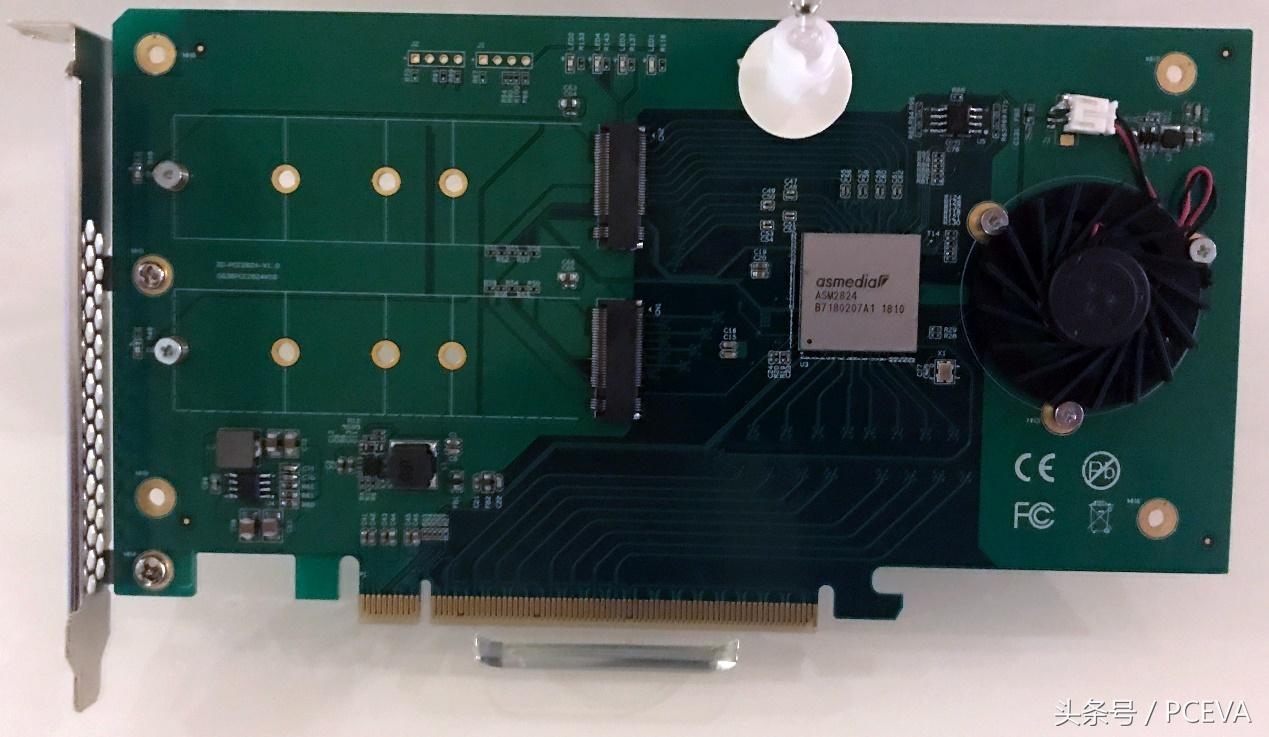

ASM2824的作用就类似于PCH芯片的PCIE交换功能，分担PCH的部分压力，利用它可以上连CPU引出的PCIE 3.0 x8通道，下端拆分出4个PCIE 3.0 x4接口供给4个M.2 NVMe固态硬盘使用。

按照当代桌面主板的设计，ASM2824占用PCIE3.0 x8通道之后，独立显卡还可以正常使用PCIE3.0 x8接口，基本不会影响显示性能。

早在数年之前，安华高/博通就已经推出了PLX芯片，提供PCIE交换功能，不过PLX由于自身定位高，在消费级产品种的应用较少。前不久Marvell也推出了类似的88NR2241芯片，加上ASMedia祥硕这次推出的ASM2824，廉价化的PCIE交换芯片无疑将推动PCIE NVMe多盘化发展，一块主板安装4个甚至更多的M.2 NVMe固态硬盘将不再是难题。

ASM2824不同于RAID阵列卡上的芯片，它只负责将四颗M.2 NVMe连接到CPU的PCIE通道，然后由英特尔Z370/X299或AMD X370/X399芯片组来支持CPU RAID功能的配置和实现。

可能有朋友会认为ASM2824虽然提供了4个M.2 NVMe接入，实际却只有相当于2个NVMe固态硬盘的PCIE3.0 x8总带宽，依然存在性能瓶颈。不过如果你知道现在主板提供的6个SATA接口全部连接固态硬盘时也并不能同时跑到满速，这个遗憾也就能释然了。

PCIe信道不够用怎么办？Microchip推出100通道PCIe 40交换芯片

NVMe固态硬盘逐渐在家用电脑中得到普及，但主板上的M.2接口数量不及SATA多，CPU所能提供的PCIE通道数量也有一定的限制。虽然AMD已通过第三代锐龙率先进入PCIe 4.0时代，但PCIE信道数量并未增加。

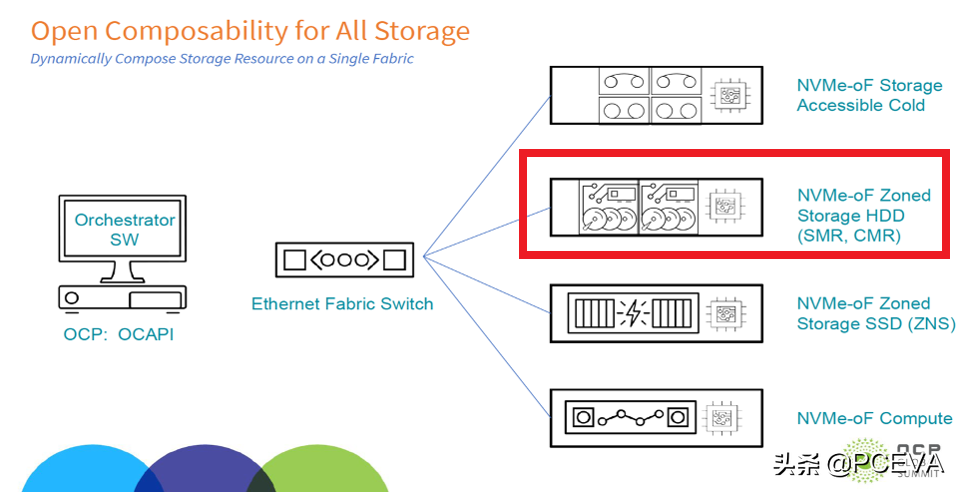

这一矛盾在企业级应用中或许会更加明显，因为业界正计划让机械硬盘也用上NVMe协议，实现数据通信协议的大一统。

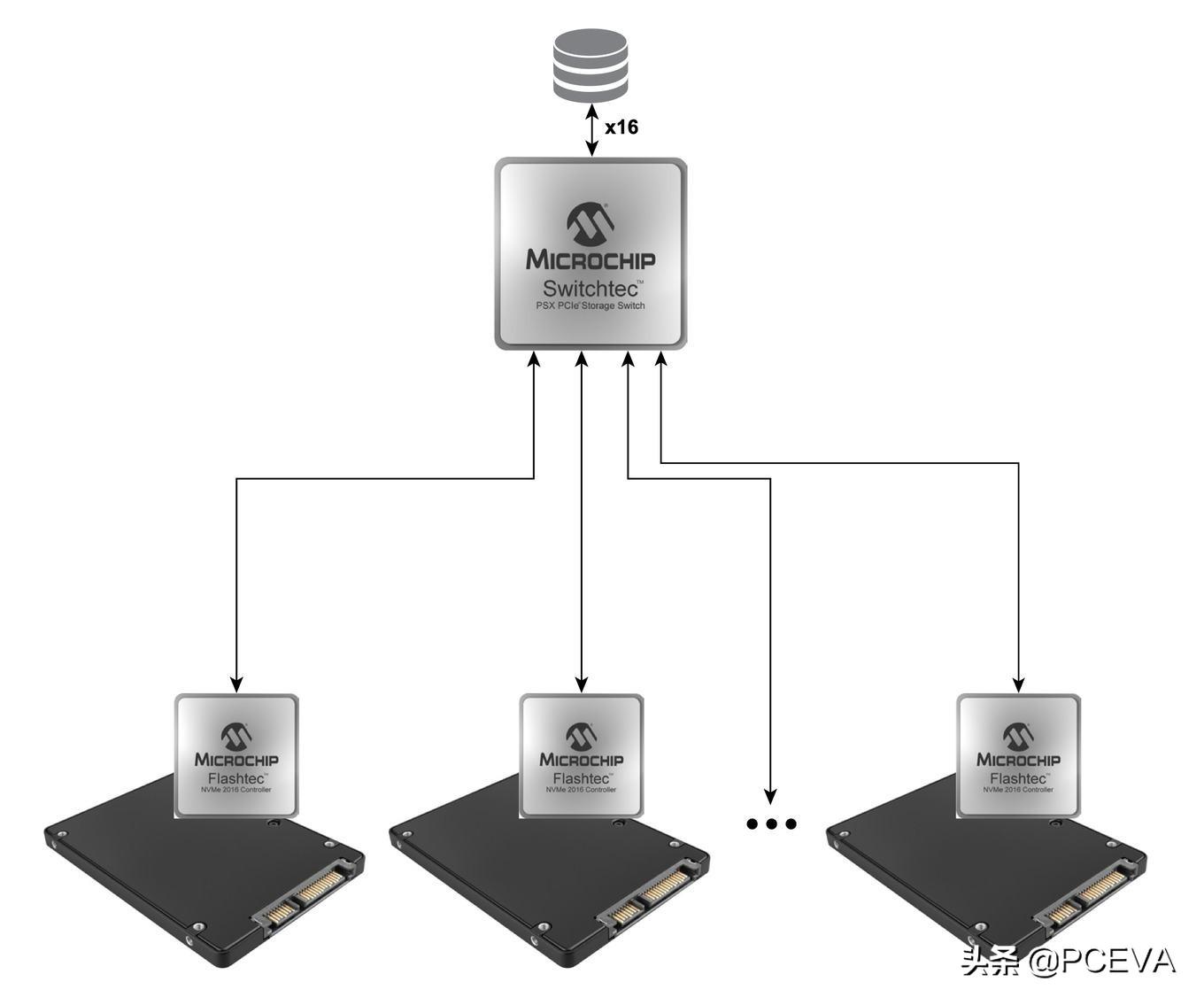

PCIE交换芯片就是为解决PCIE信道不足而生的。随着双核心显卡的消失，PCIE交换芯片的下一个增长点就集中在存储领域。Microchip最近推出了可实现100通道和52端口的PCIE4.0交换芯片。

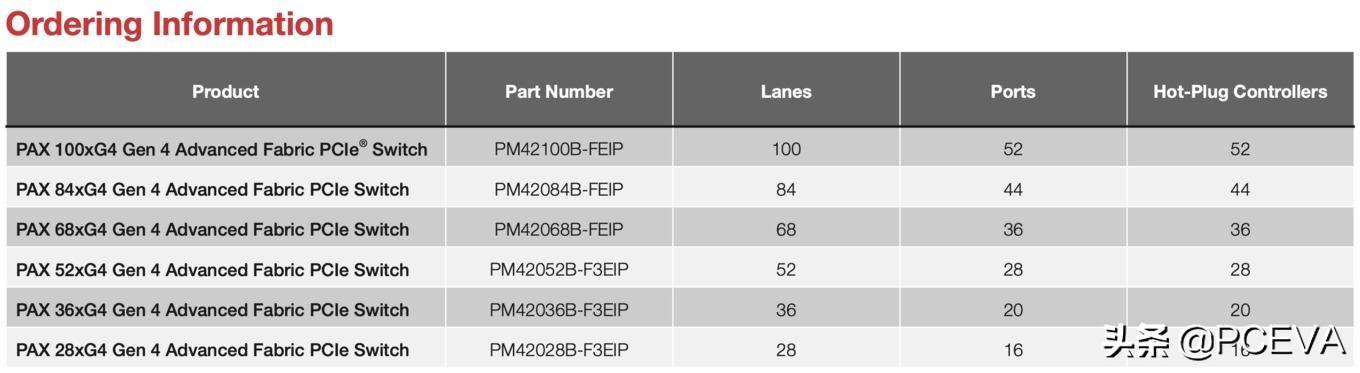

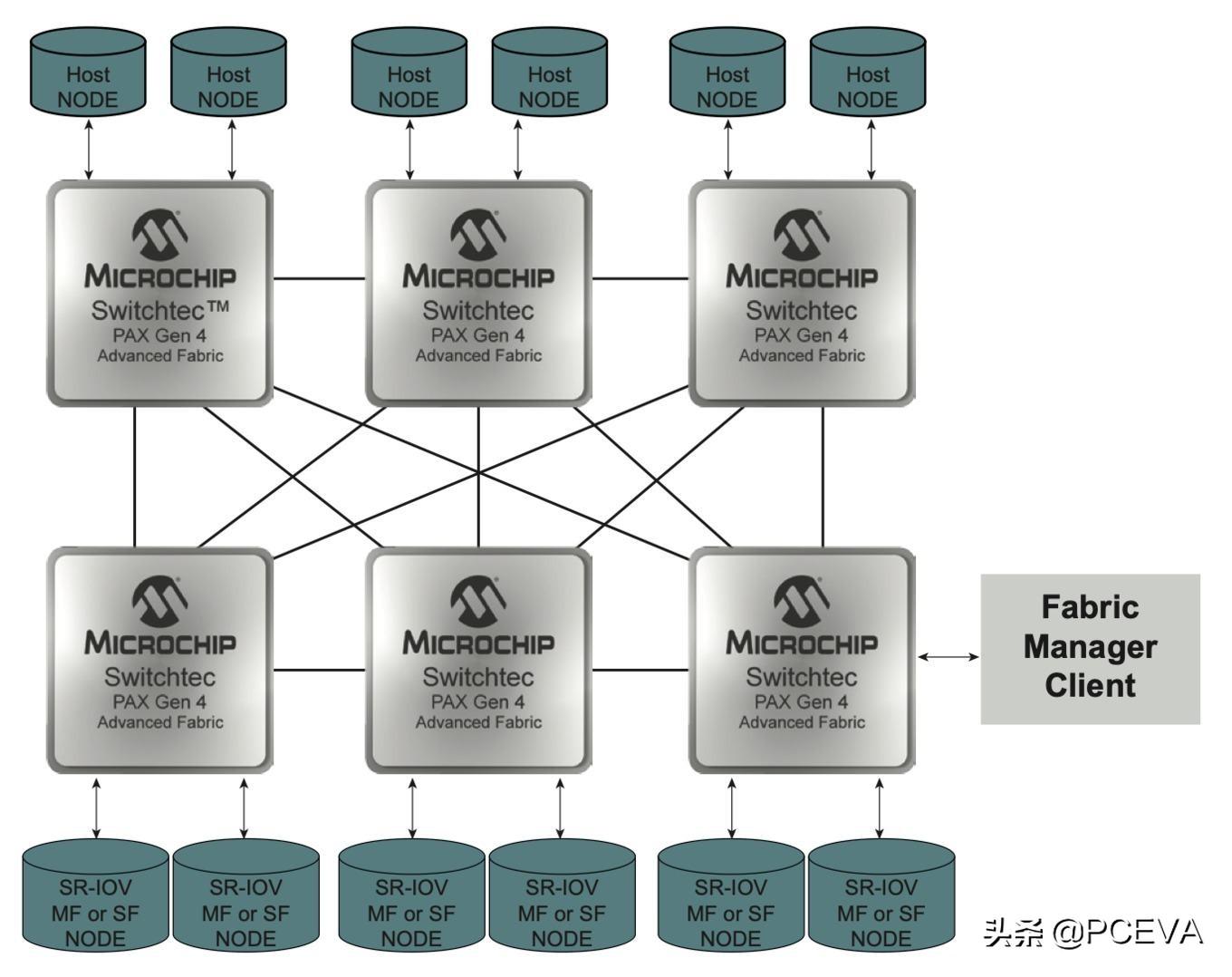

每个端口都可以灵活配置信道数量，在x1/x2/x4/x8/x16中进行选择。多个交换芯片可以彼此连接，形成类似于CPU中的高速互联结构。100通道的PM42100B-FEIP拥有174GB/s的总带宽。

当然，我们不大可能在家用产品中见到这些芯片的应用。它们更可能被用于戴尔、HPE等存储服务器产品当中。
