串口隔离方案

串口隔离方案：

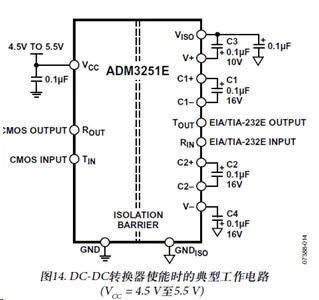

1.直接使用隔离芯片：ADM3251E内部集成隔离电源，不需要增加额外的隔离电源，占用PCB面积小。

具体参数：

2.5KV完全隔离（电源和数据）RS-232收发器

Rin和Tout引脚提供ESD保护；接触±8KV,气隙±15KV

SOIC封装

工作温度为-40~85℃

2.采用金升阳的隔离232模块,集成隔离电源，体积跟ADM3251E一样。

具体参数：

隔离电压分为两款：TD541S232H 为3000VDC，TDH541S232H 为5000VDC

价格：未确定

DFN封装

工作温度为-40~85℃

RS232串口通讯为什么要用光电隔离器？一篇文章讲明白了

目前很多工业环境中许多重要的设备仍然使用的是RS232接口界面设计，然而，RS232接口缺乏可靠的保护，容易损坏。为了克服这个缺点，许多终端用户都会选择光电隔离器来保护RS232接口。顾名思义，主要是隔离作用！

RS232串口光电隔离器，采用的高速光电隔离技术，内置15KV静电保护器，可有效的防止设备之间由于地电位不同引起的串口损坏及静电击穿。

其目的在于从电路上把干扰源和易受干扰的部分隔离开来，使测控装置与现场仅保持信号联系，而不直接发生电的联系。隔离的实质是把引进的干扰通道切断，从而达到隔离现场干扰的目的。

光电隔离器(optical coupler，英文缩写为OC)亦称光耦合器，简称光耦。光耦合器以光为媒介传输电信号，它对输入、输出电信号有良好的隔离作用。所以，它在各种电路中得到广泛的应用。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管(LED)，使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定。

目前光电隔离器在串口通讯中也起到相当重要的作用，光电隔离器也已广泛应用于串口通讯中。在串口通讯中，我们也俗称它为串口隔离器。它采用先进的光电隔离技术，能极大地保护RS232串口接口设备，避免了地线回路电压、浪涌、感应雷击、静电、热拔插等恶劣环境对RS232设备造成的意外损害和损坏。

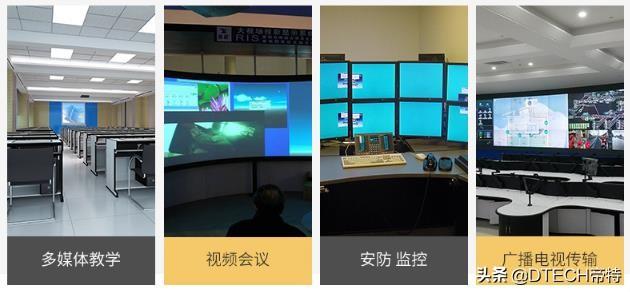

RS232串口隔离广泛应用于：电力、保险、电信、铁路、邮局、金融、银行、证券、程控等行业的点到点RS-232通信系统、UNIX多用户系统、监视控制系统、程控交换机计费终端、卫星接收机、ATM自动提款机等领域。

就串口光电隔离器的使用来看，安防工程商们采用也显得尤为突出，为什么这么说呢?因为在安防监控工程施工中经常会碰到信号地线干扰，电源干扰，空间电场干扰，以及其他的高次谐波的干扰等都会影响到工程的进程和质量。

比如，在监控室里有一台RS232方式的PC需要与控制室的PlC之间进行RS232方式的通讯，其PLC端有强大的信号的干扰，致使PLC与PC出现通讯故障，如果此时在PC和PLC之间加上光电隔离器就能很好的解决这一通讯故障。

（来源：网络）
