最全的芯片封装方式汇总「图文对照」

来源：网络

图解IC芯片常见的封装大全！

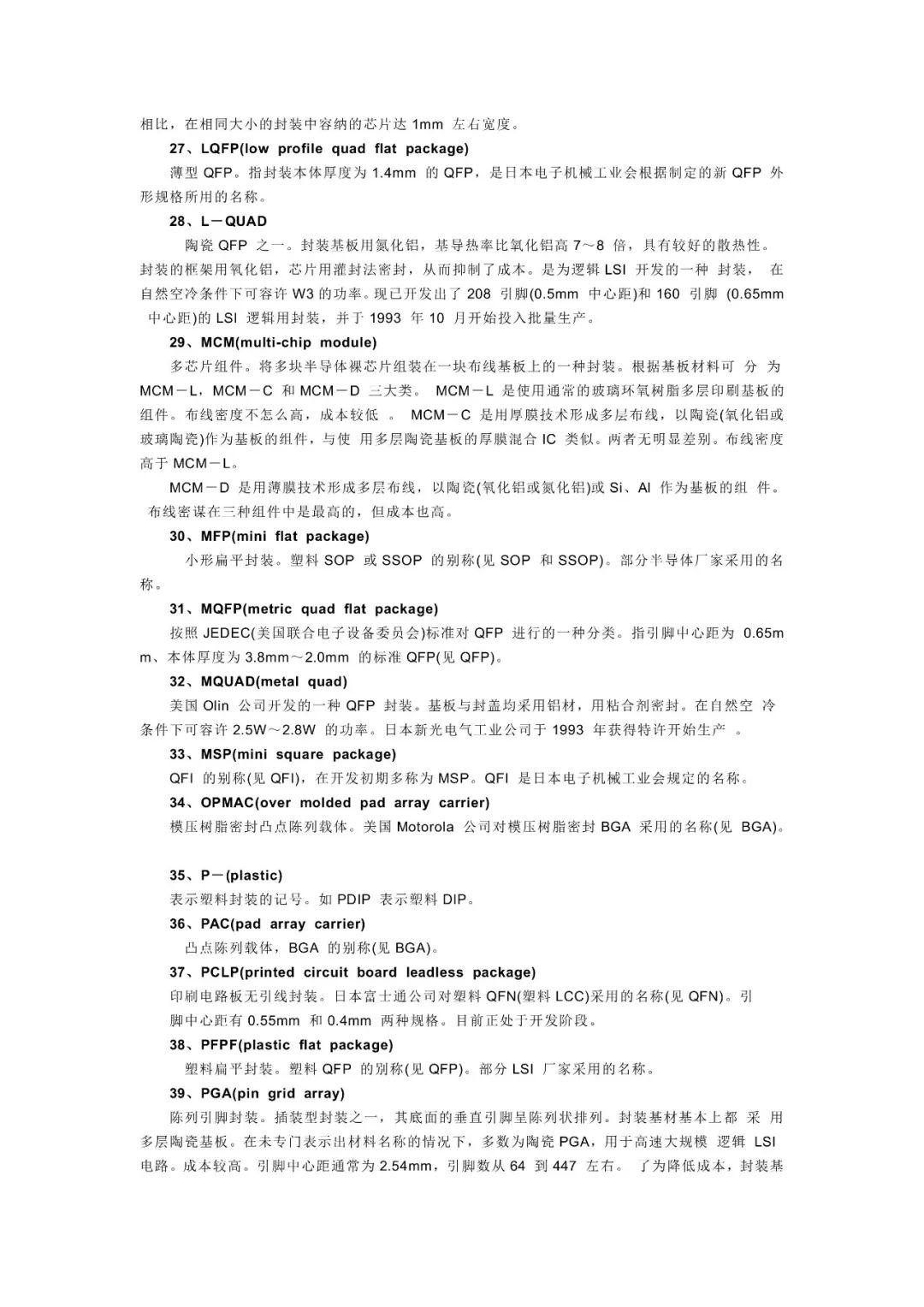

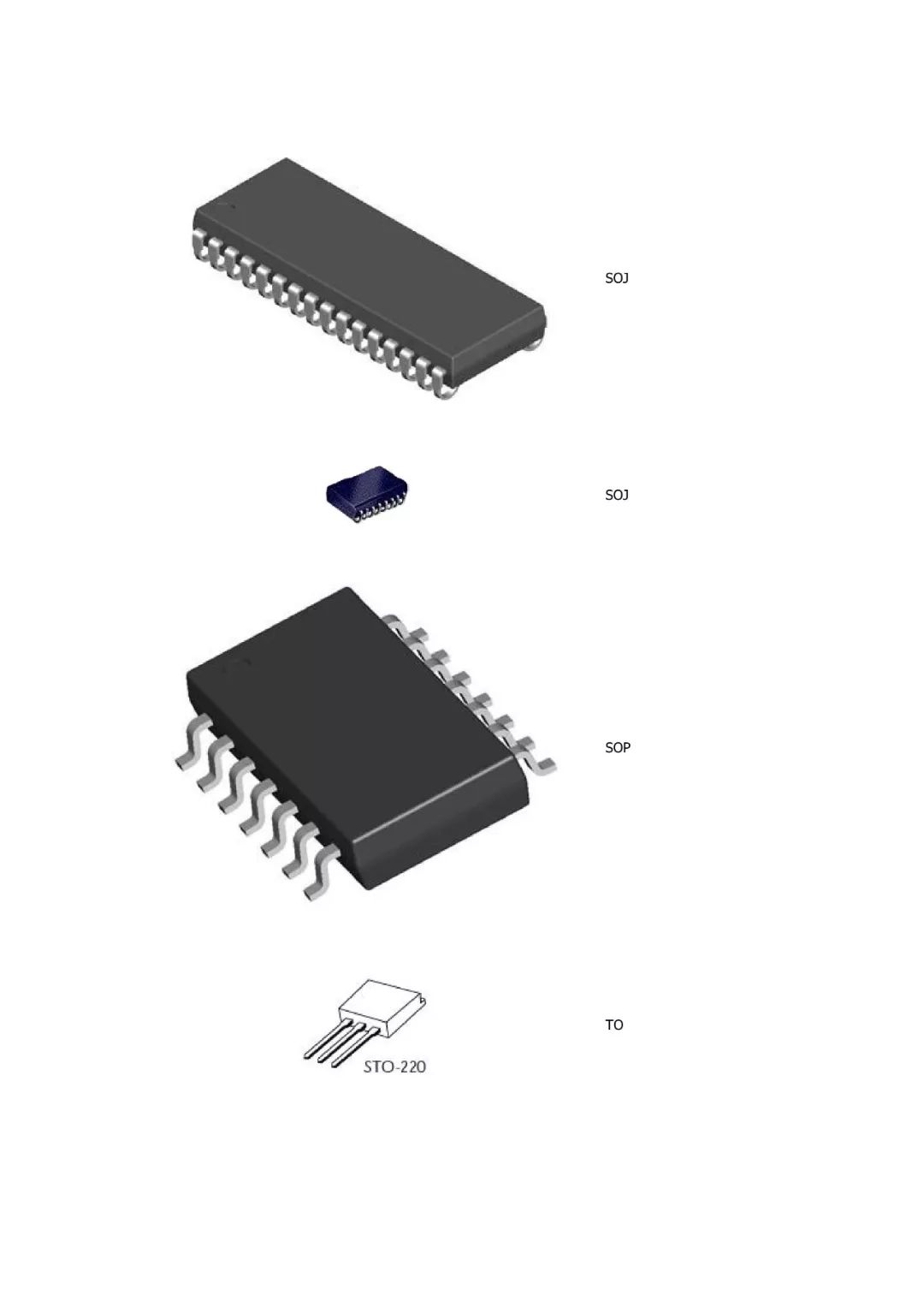

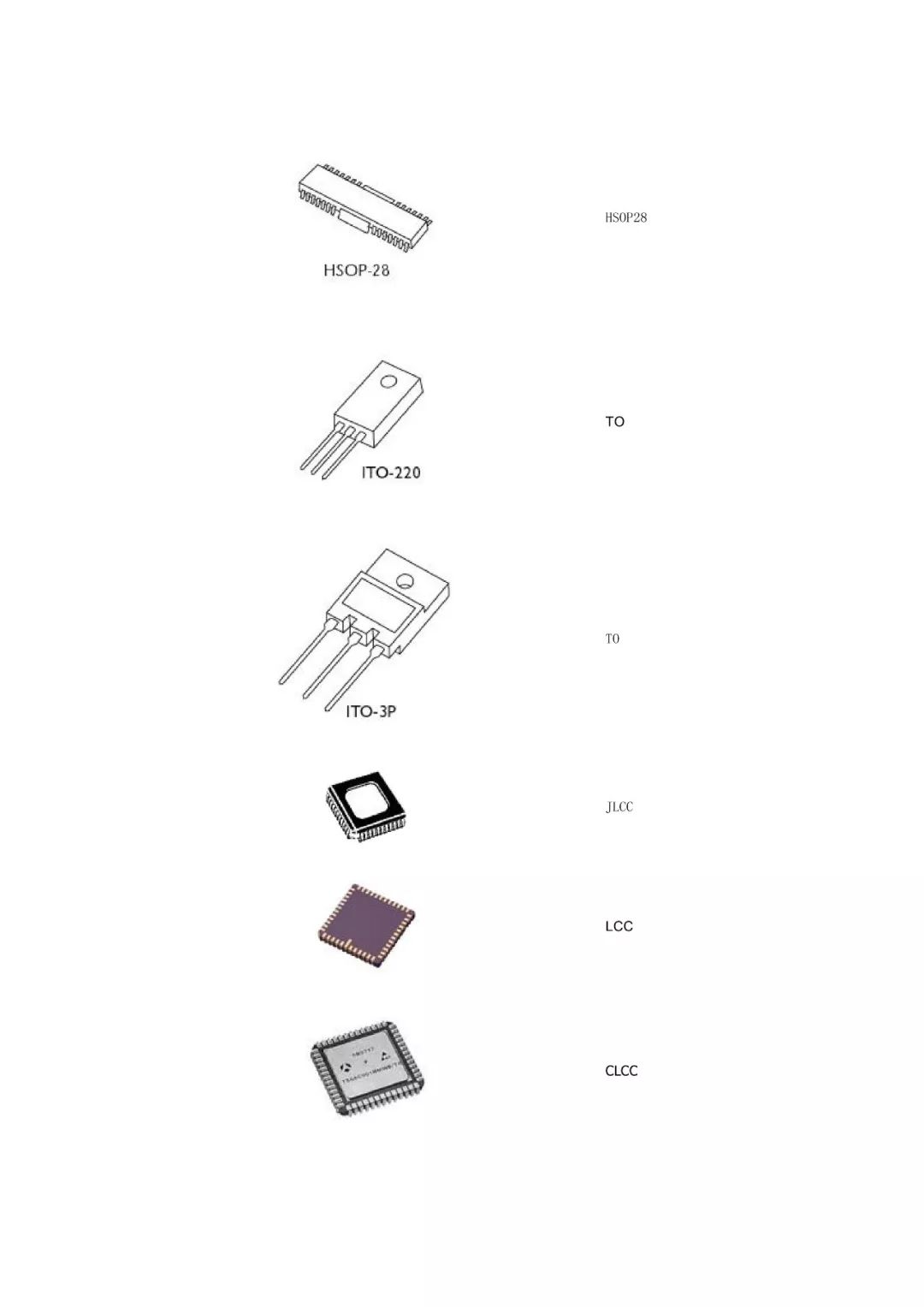

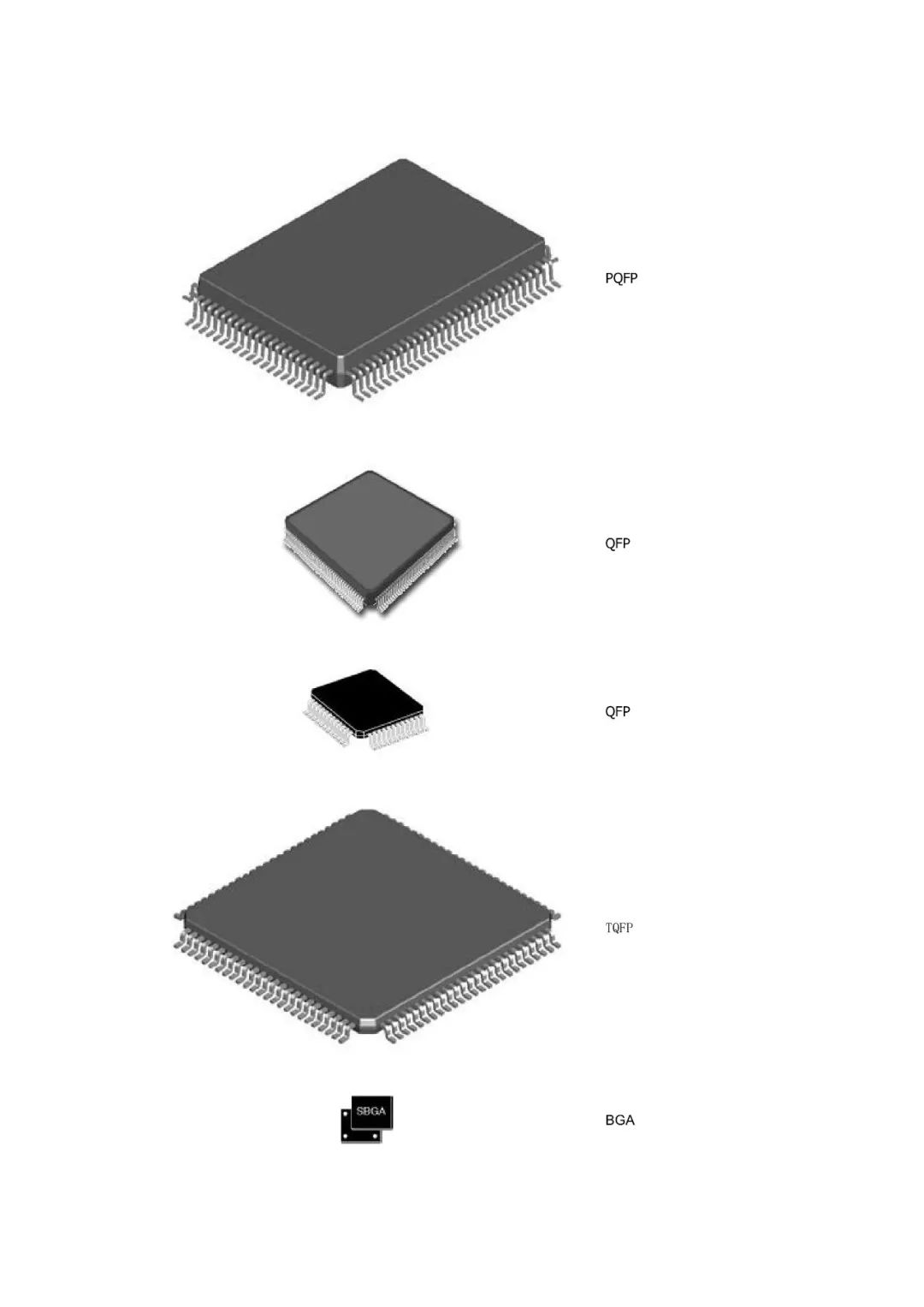

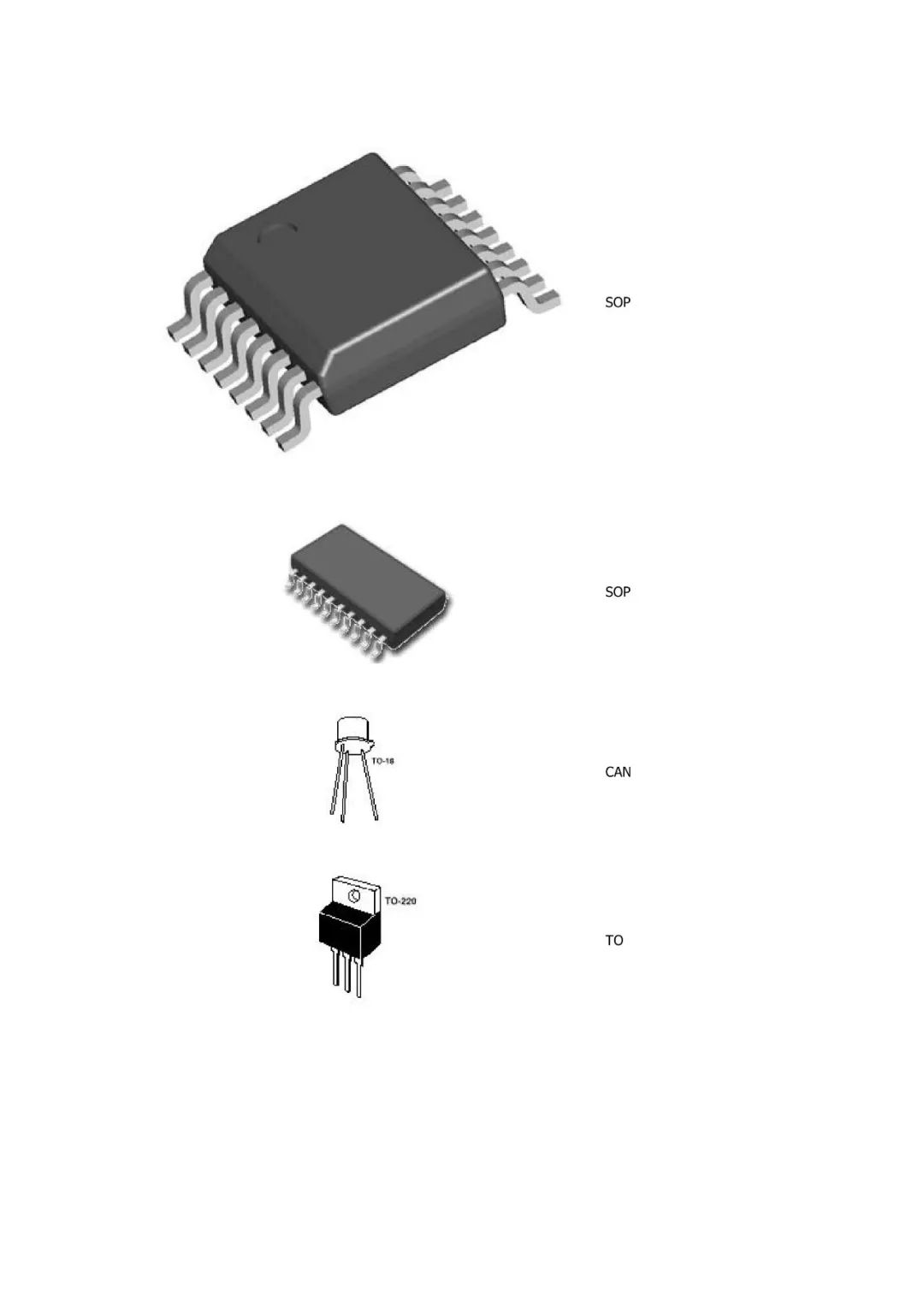

封装就是指把硅片上的电路引脚用导线引到外部引脚处，以便与其他元器件连接。封装形式是指安装半导体集成电路(IC)芯片用的外壳形式。集成电路常见的封装形式见下图：

集成电路的引脚很多，少则几个，多则几百个，各个引脚功能又不一样，如果使用不当，则会造成集成电路不工作甚至烧坏，所以在使用的时候一定要对号入座。

来源：ittbank

———— / END / ————

相关问答

stm32芯片封装类型有哪些?

单片机常见的封装形式有:DIP(双列直插式封装)、PLCC(特殊引脚芯片封装,要求对应插座)、QFP(四侧引脚扁平封装)、SOP(双列小外形贴片封装)等。做实验时...单...

芯片先进封装方案有哪些?

目前较为先进的芯片封装方案包括:1.SiP(系统级封装):将多个芯片封装到一个模块中,可以提高系统的集成度和性能。常见的SiP有CSP、MCM和MCP等。2.3D封装:...

IC封装有哪几种?

以下几种:DIP双列直插式封装、QFP/PFP类型封装、BGA类型封装、SO类型封装、QFN封装类型。DIP双列直插式封装,DIP是指采用双列直插形式封装的集成电路芯片,绝...

世界芯片封装排名前十名?

排名如下:世界芯片封装厂排名前十中,第一是中国台企日月光,第二是美国安靠公司,第三是中国长电科技,第四是中国台企力成,第五是中国通富微电,第六中国华天...

手机芯片封装有哪些?

手机芯片封装主要有以下几种类型:1.BGA封装(球栅阵列封装):常见于高性能处理器,具有较高的集成度和散热性能。2.QFN封装(无引脚封装):具有小尺寸、低成...

芯片封装工艺流程?

LED封装工艺芯片检验-扩晶-点胶(备胶)-手工刺片(自动装架)-烧结-压焊-封胶-固化与后固化-切筋和划片——芯片检验——扩晶:1mm至0.6mm——点胶:GaAs...

芯片模块分类?

芯片模块主要分为三大类:片上系统(SoC):将多个功能集成到单个芯片上,包括处理器、内存、存储器和各种外围设备,用于各种电子设备,如智能手机、平板电脑和...

芯片封装pi层是什么意思?

传统芯片封装组件中通常设置有聚酰亚胺(polyimide,pi)层,用来实现保护线路、缓冲芯片封装过程产生的应力等作用。而pi层需要利用光线照射掩膜版来形成pi开窗,...

igbt封装类型有哪些?

单管产品的封装1.1、塑料封装1.2、金属封装2、模块产品的封装2.1、34mm模块2.2、130mm模块单管产品:管内只封装1颗IGBT芯片或1颗IGBT芯片反并联一颗FRD芯...

芯片的哪些封装，是表示直插式?

除DIP双列直插式封装外,尚有:DIP-tab带散热片的双列直插式封装PDIP塑料双列直插封装SDIP收缩型双列直插式封装JDIP丁引脚双列直插QUIP四方直插式封...
