GM1222是客益电子推出的模拟信号隔离模块，基于APC芯片和电容隔离，可以实现直流电压对直流电压的隔离转换，输入输出的电压范围为0-5V。GM1222为输入输出双边同时供电。
特性
将模拟电压信号，线性转换成0%-100%占空比的PWM信号输出，经过电容隔离后，再还原成模拟电压信号。 输入信号：模拟电压0-5V 输出信号：模拟电压0-5V 输入阻抗：>10MΩ 输出驱动： 无驱动能力 精度误差：< 1% （0.5%） 线性度误差 <0.5%（0.2%） 电源电压系数：<0.05%/V 响应时间：<100mS 电源电压VCC：11V - 24V （校准点:12V） 温度系数：50ppm 隔离电源输出：约VCC*1.1，驱动能力50mA 功耗：<10mA 工作温度：-40°C to 85°C、-40°C to125°C(GM1222H)应用领域

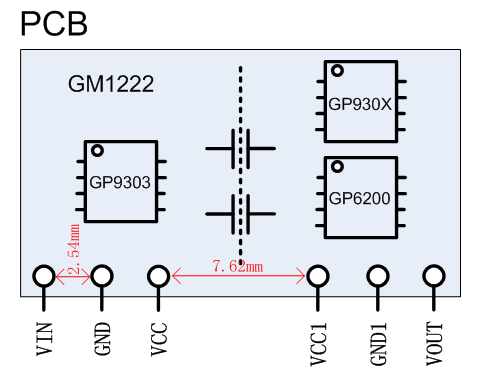

模拟信号转换 工业控制直流电机调速 LED调光调色GM1222模块原理图

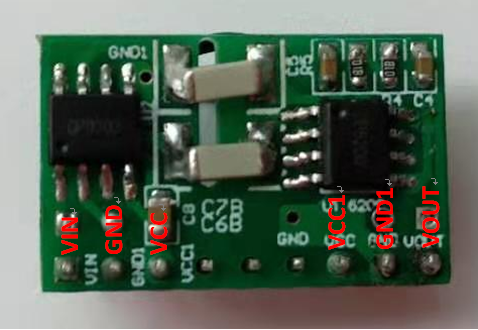

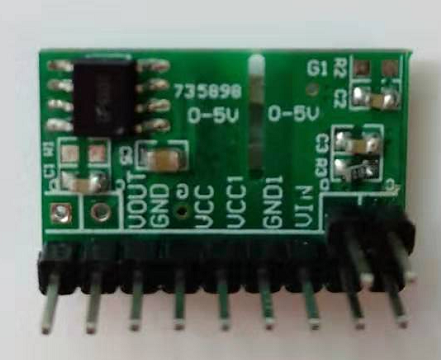

GM1222模块实物图
GM1222测试数据

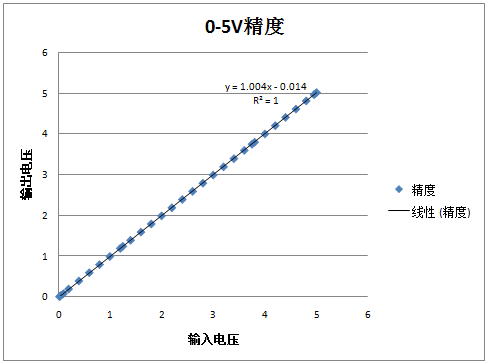

1、0-5V范围转换精度<0.5%
2、0-5V范围转换线性度<0.2%
3、1.25-3.75V范围转换精度<0.5%
4、1.25-3.75V范围转换线性度<0.1%
模拟信号隔离：最高性价比方案
模拟信号隔离一只是个头痛的问题，一般而言，除了隔离强度，精度和响应速度是最关心的指标。
常用的隔离运放隔离精度较差，像7840.类似的芯片ti 东芝 adi都有一些，但是价格和供货都比较差。

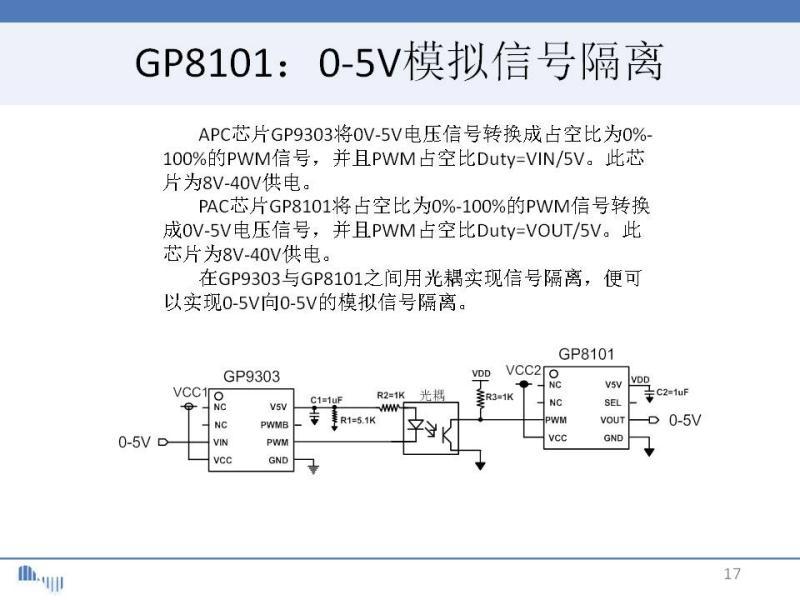

现在客益电子推出了一种双芯片隔离方案，通过APC芯片将模拟信号转换成PWM，利用光耦或者电容隔离后，再通过PAC芯片将PWM转换成模拟电压，此种方案精度高，设置灵活，还有0-5V,0-10V,0-20mA,4-20mA等接口可选。
下图以0-5V隔离转换为例。
