图解IC芯片常见的封装大全！

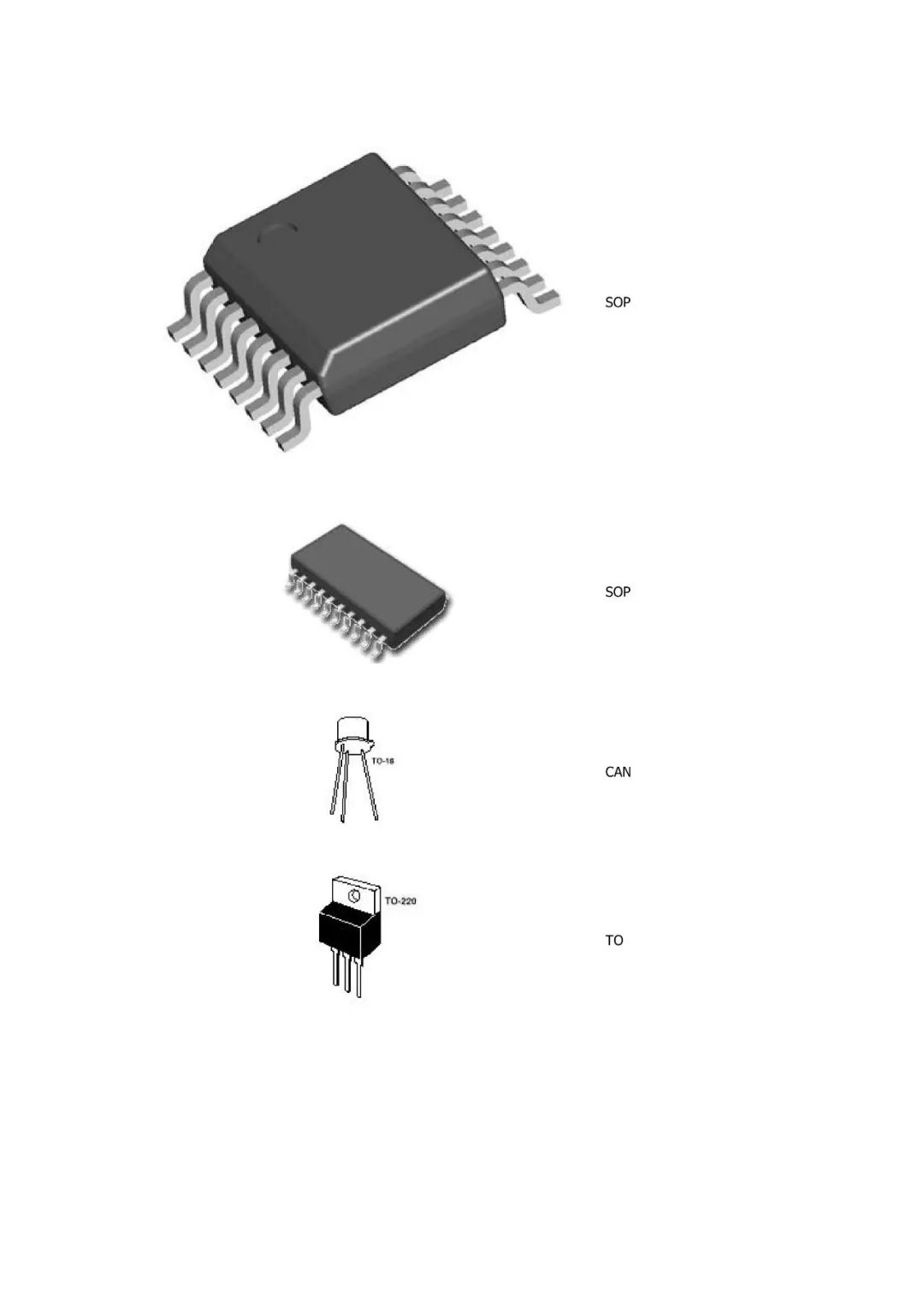

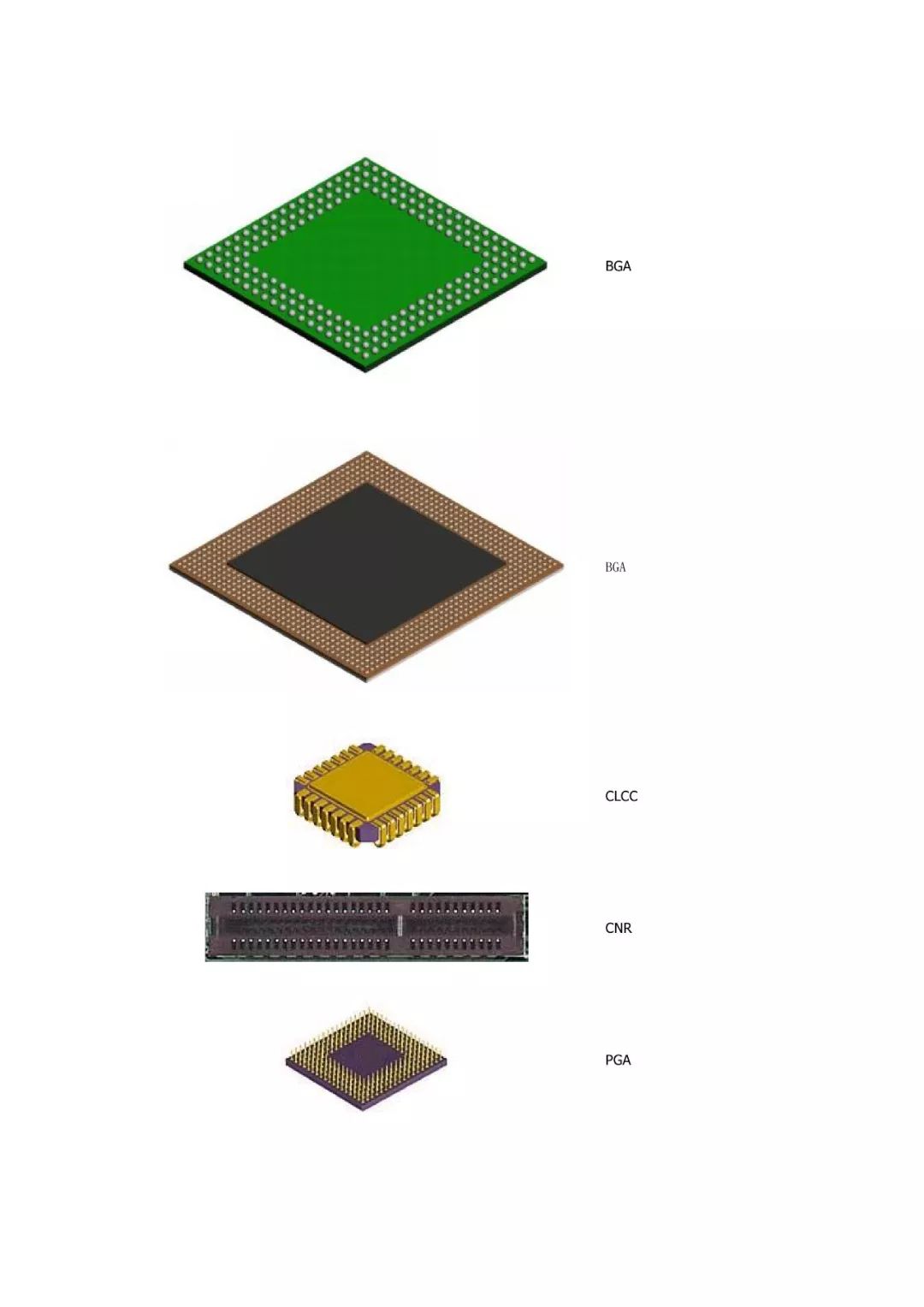

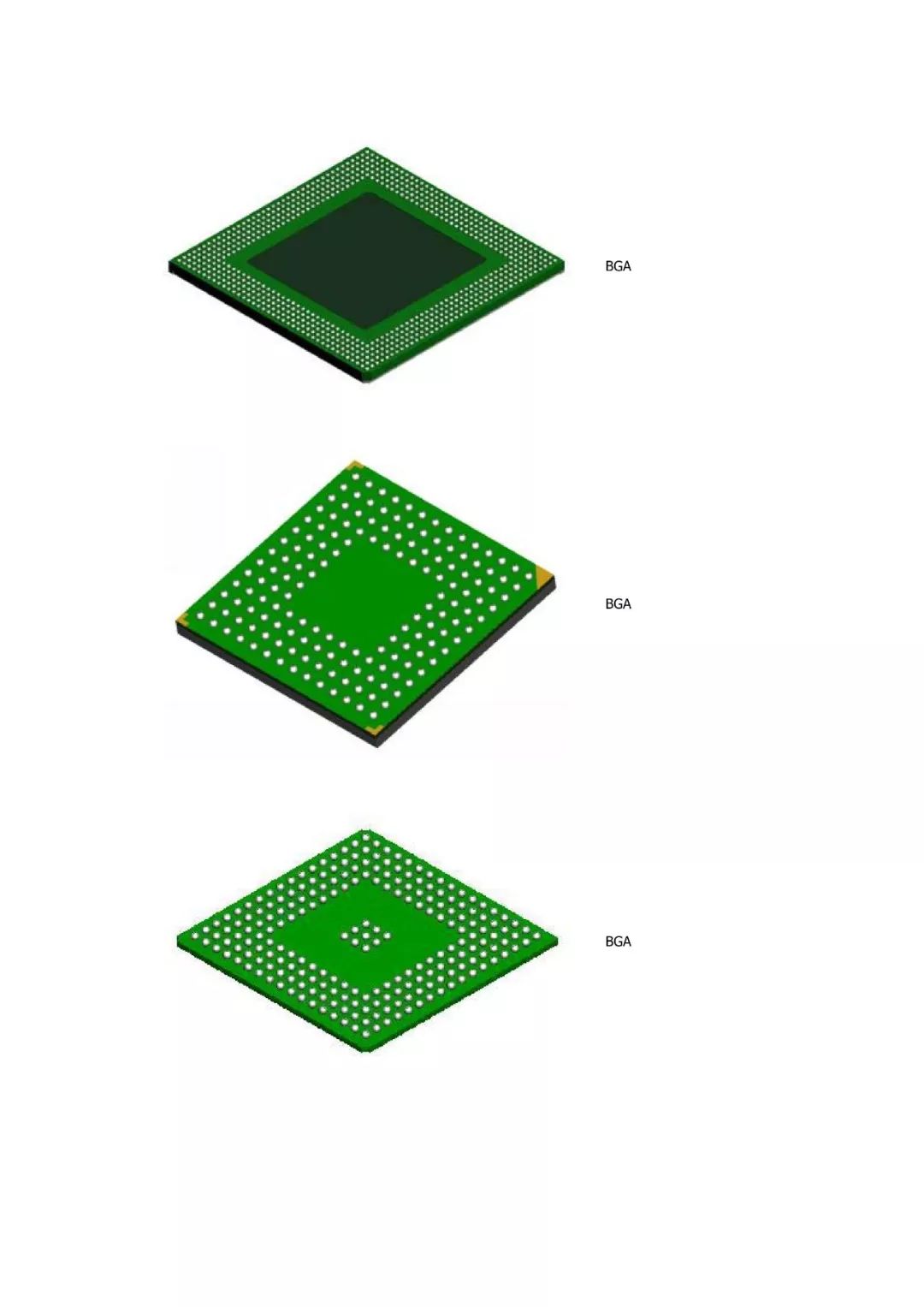

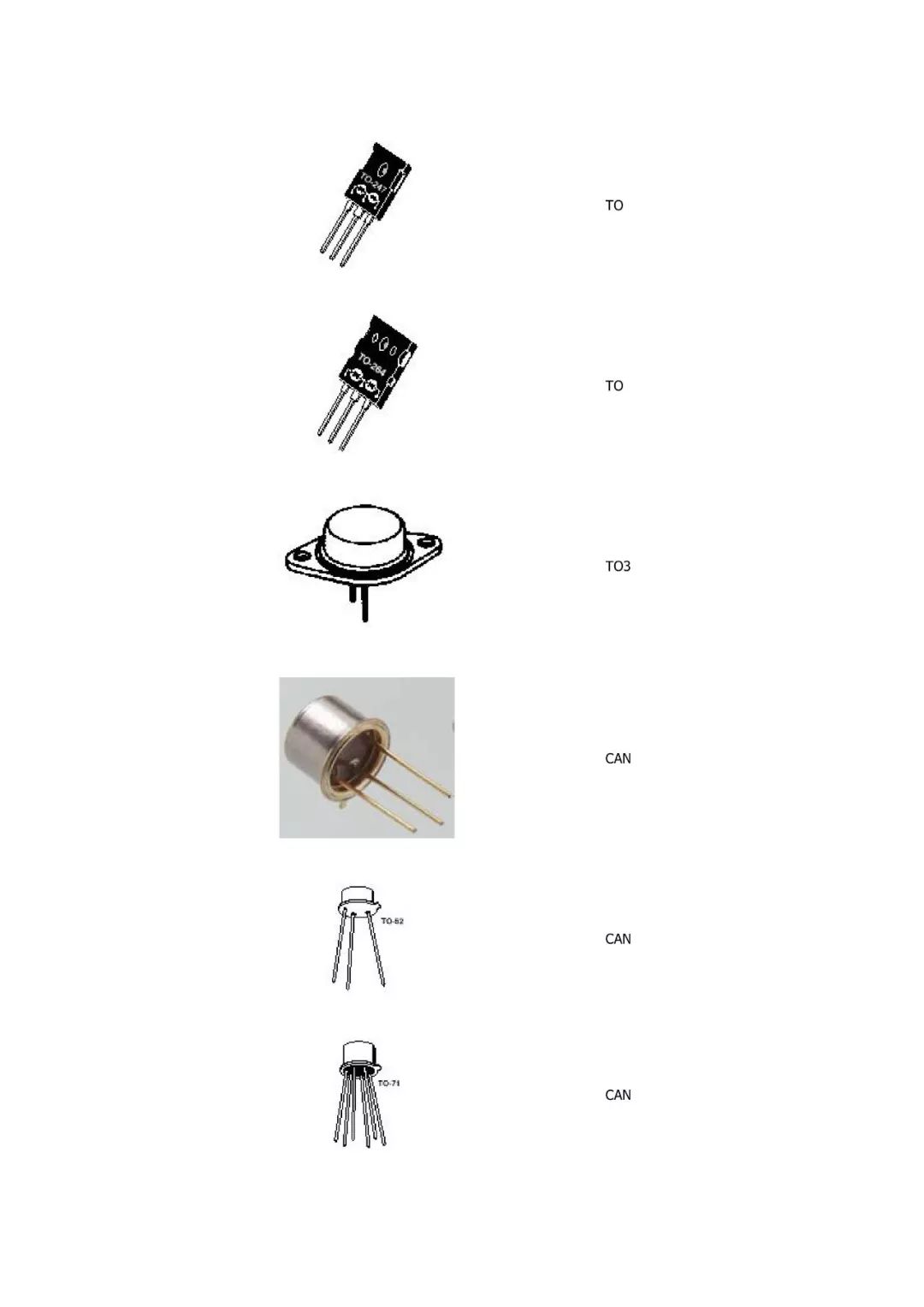

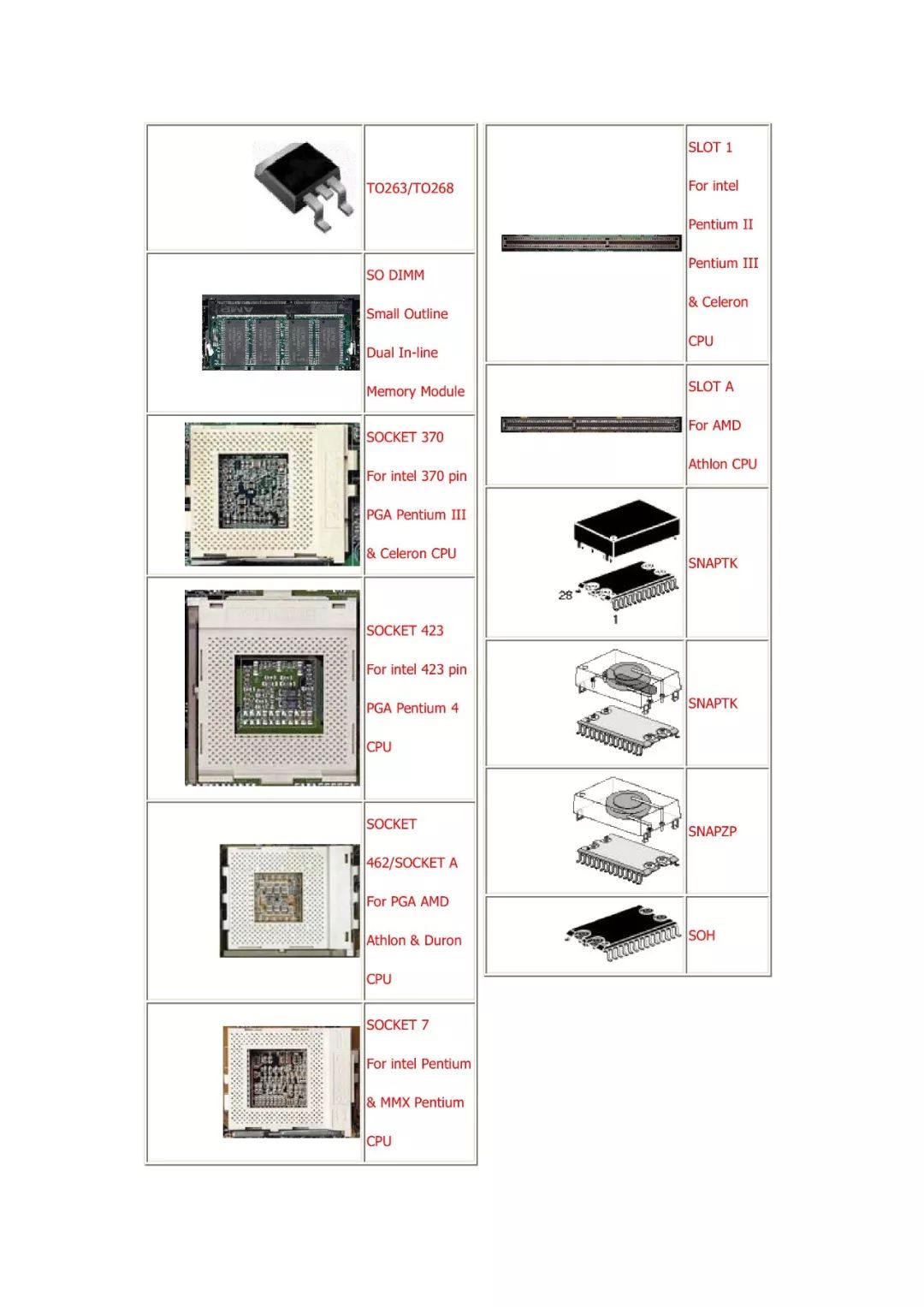

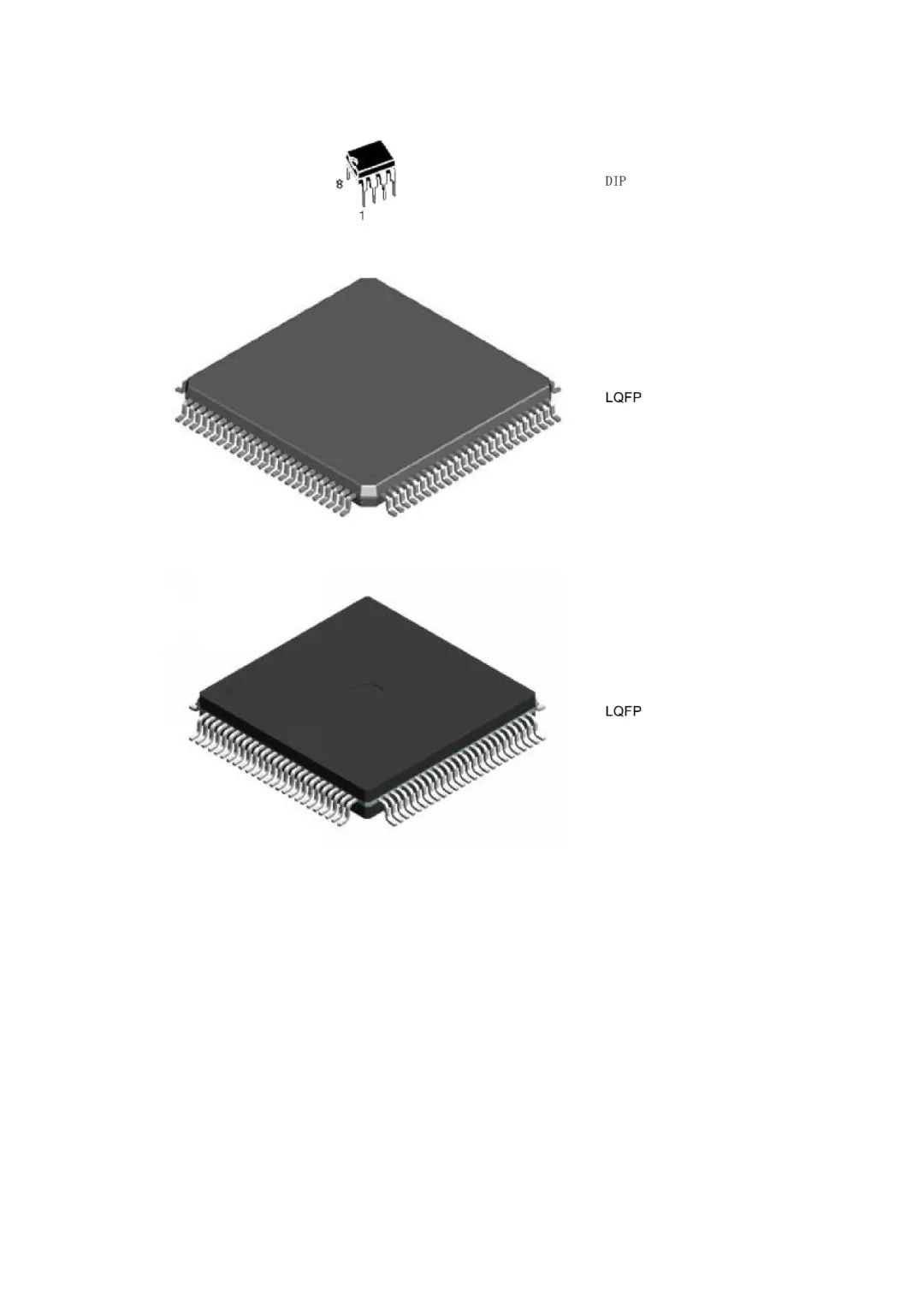

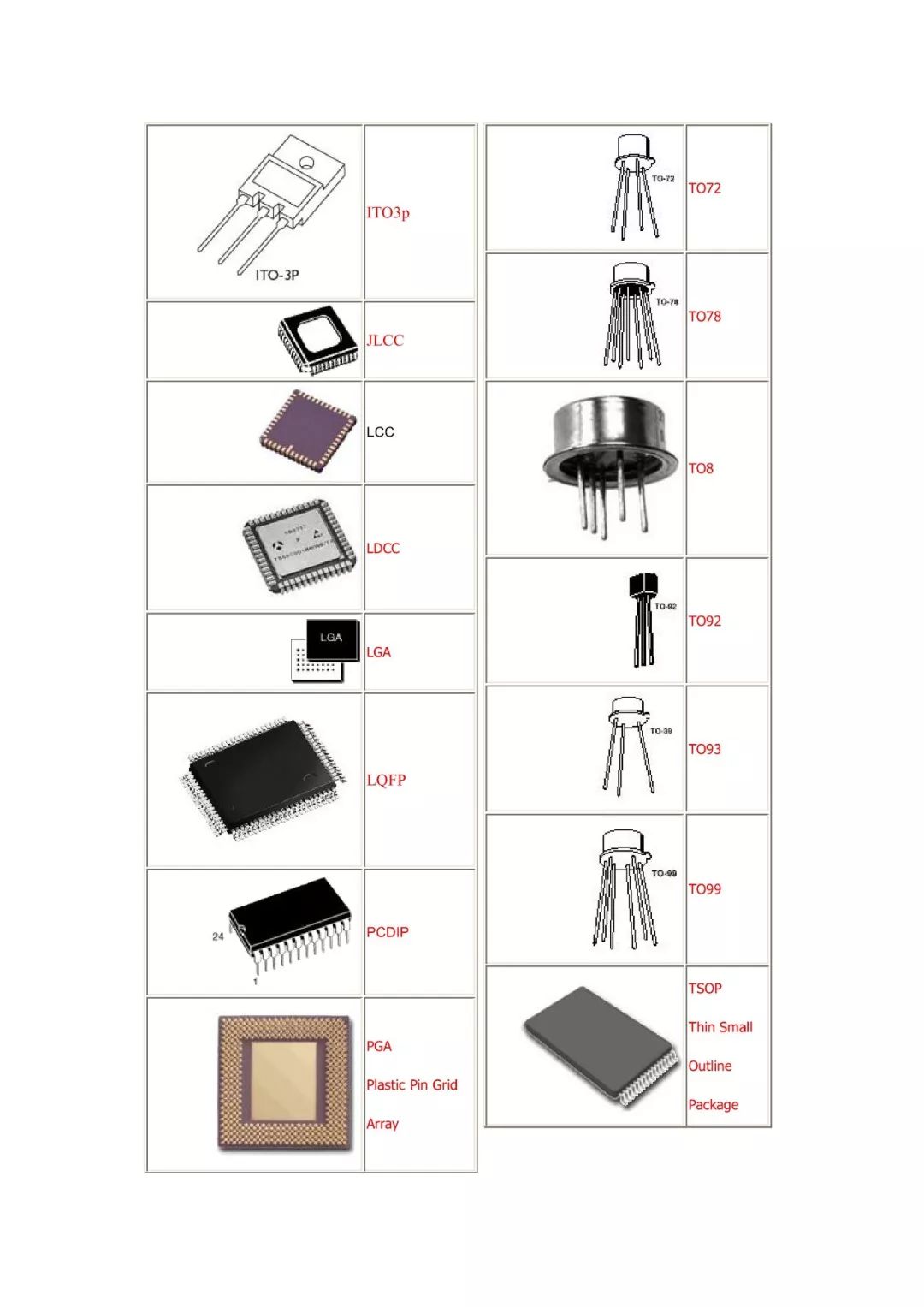

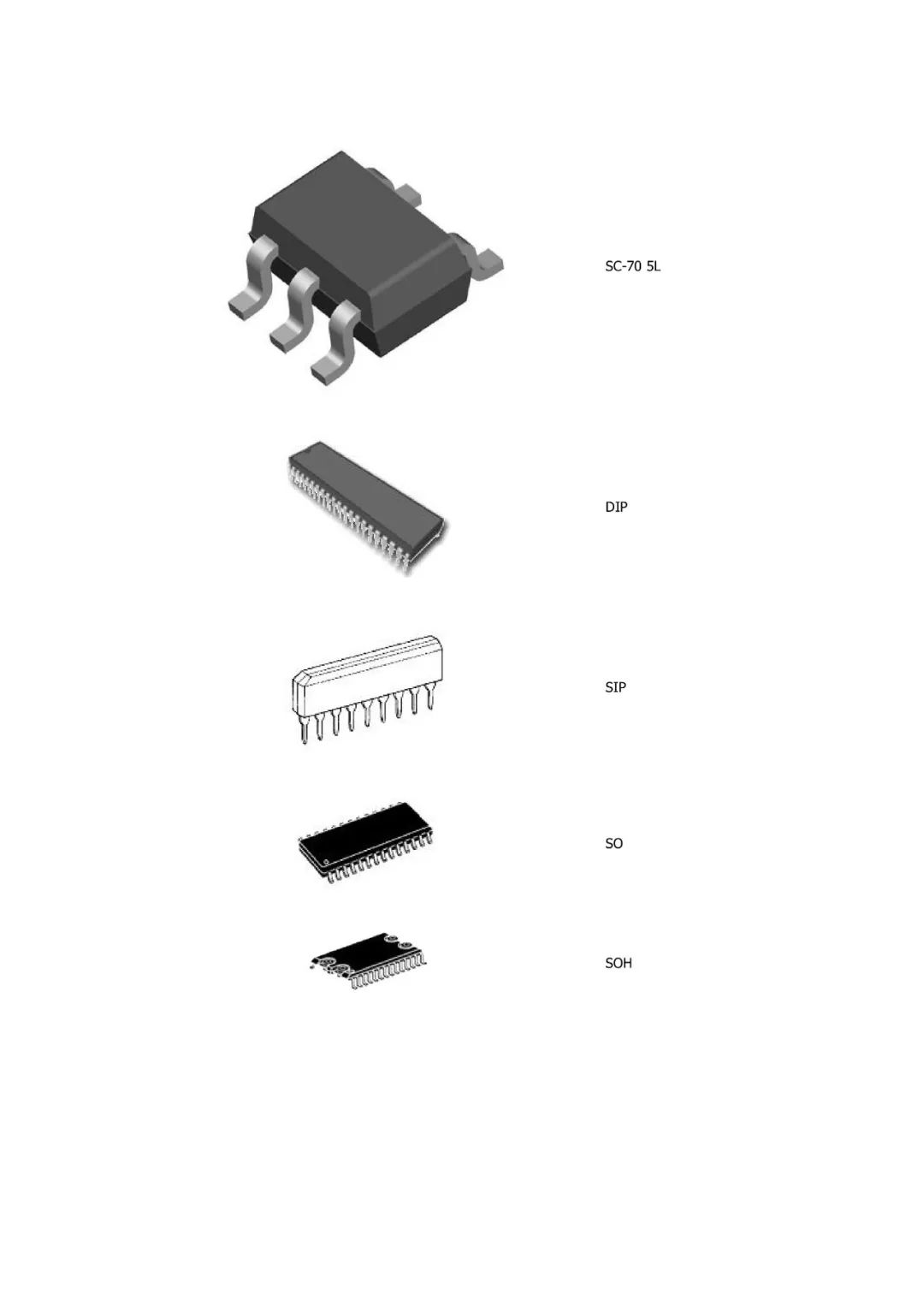

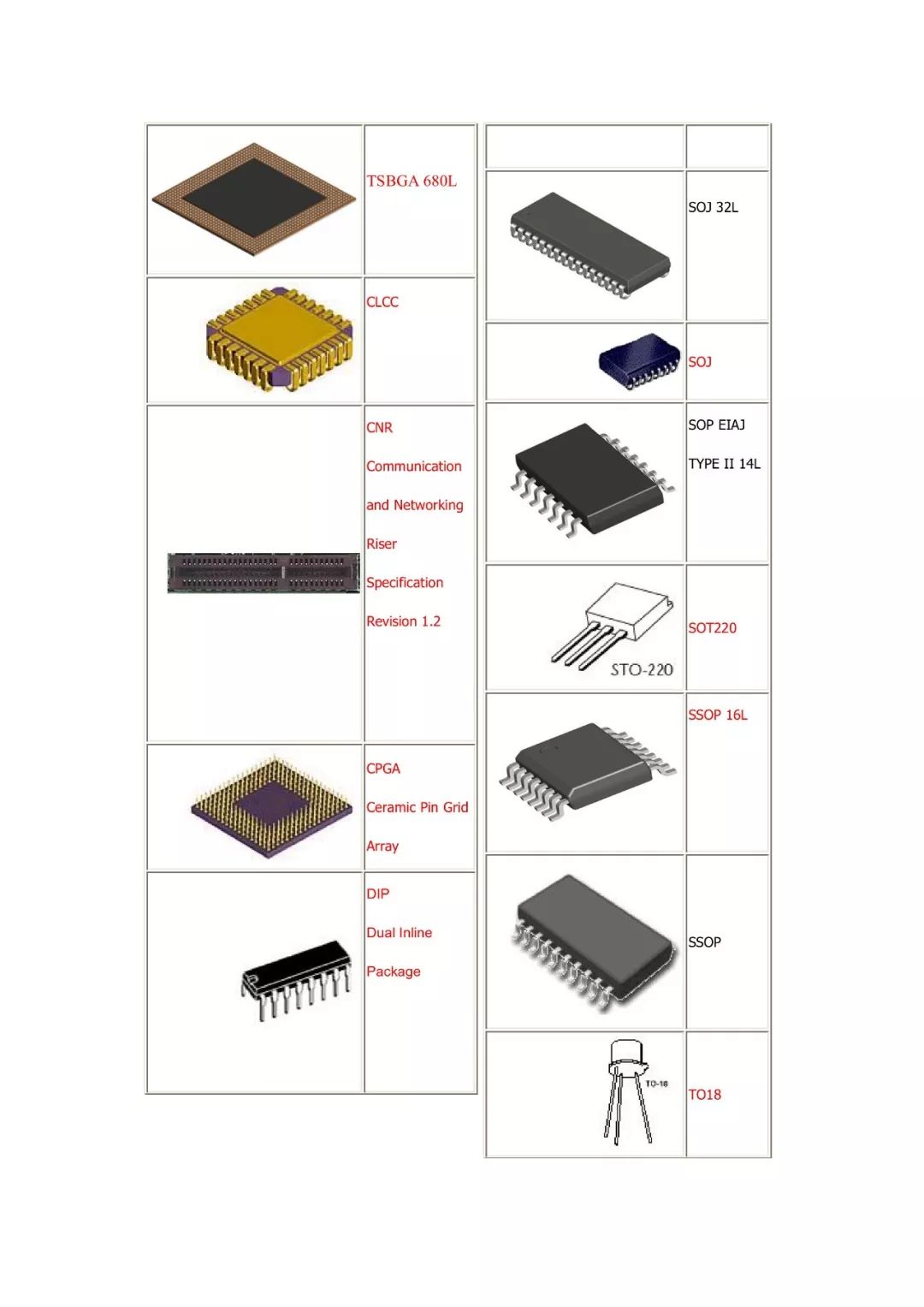

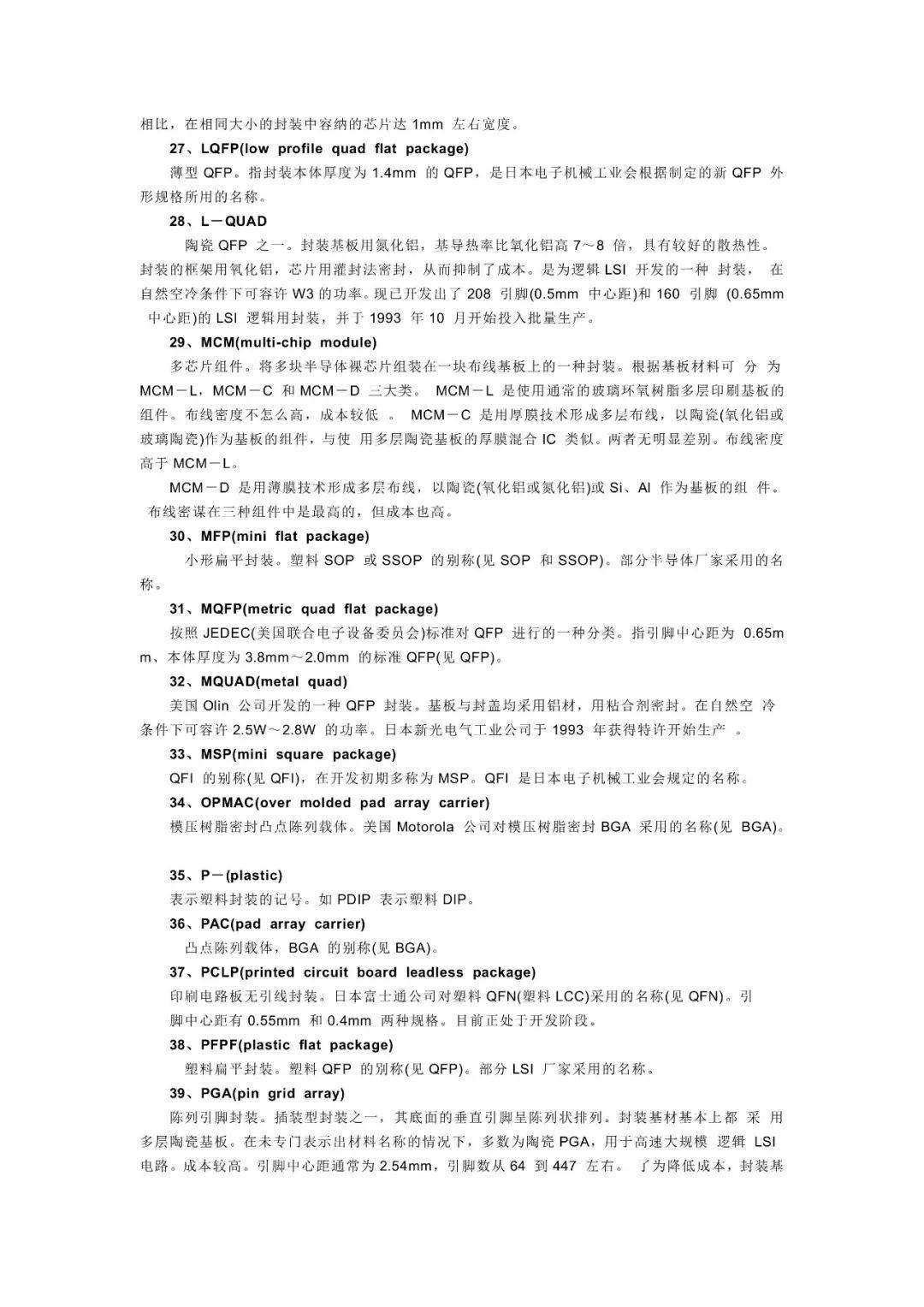

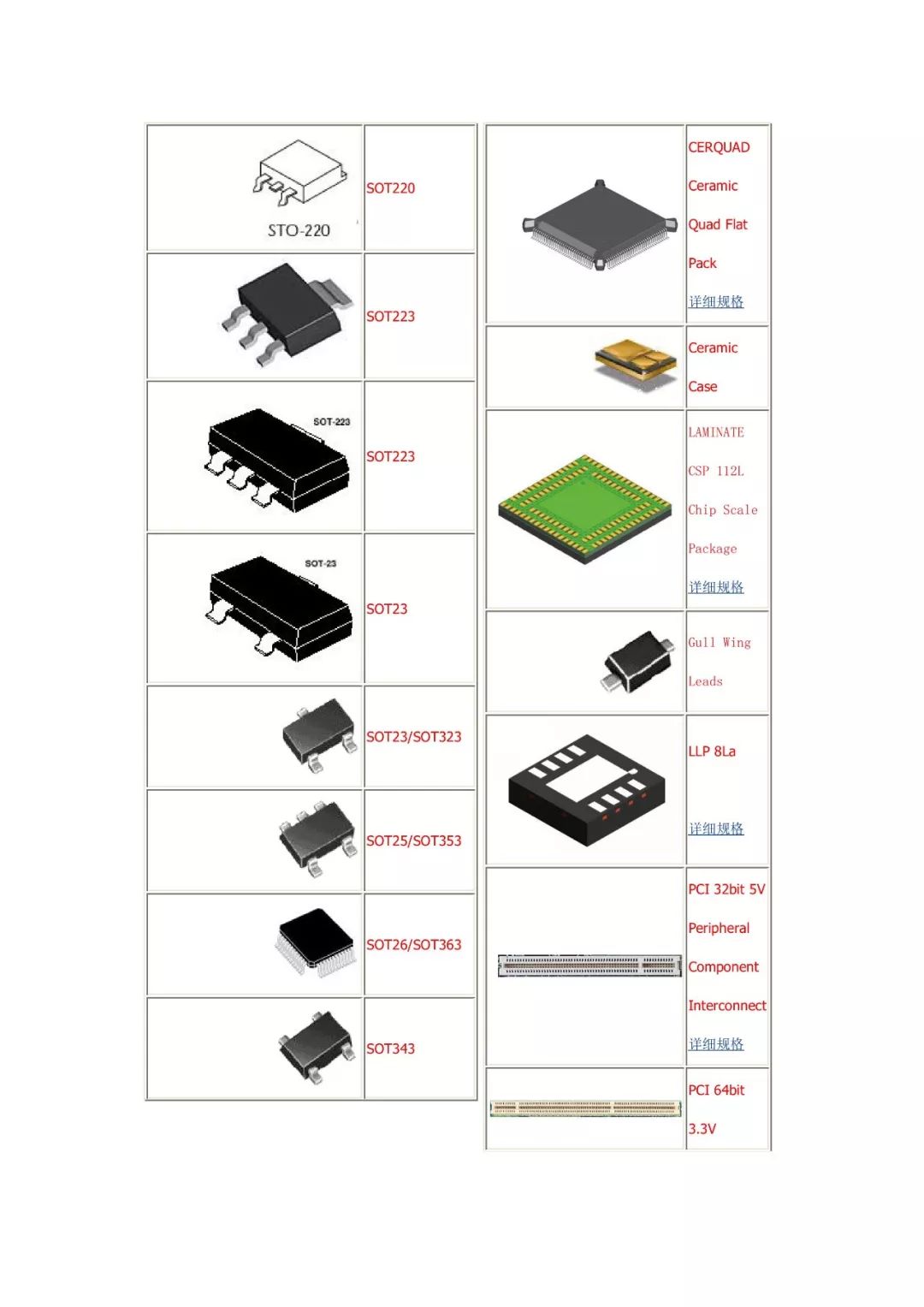

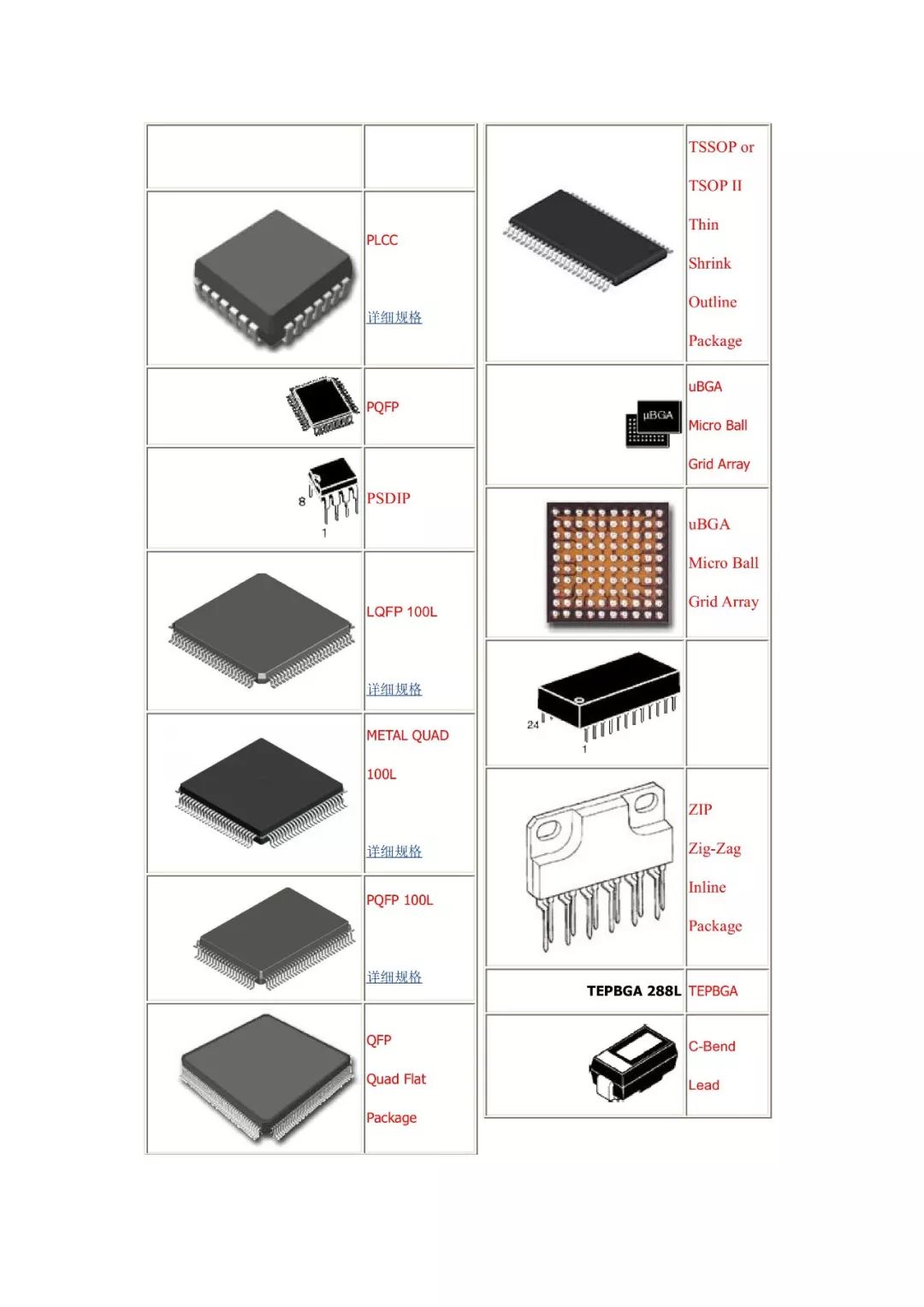

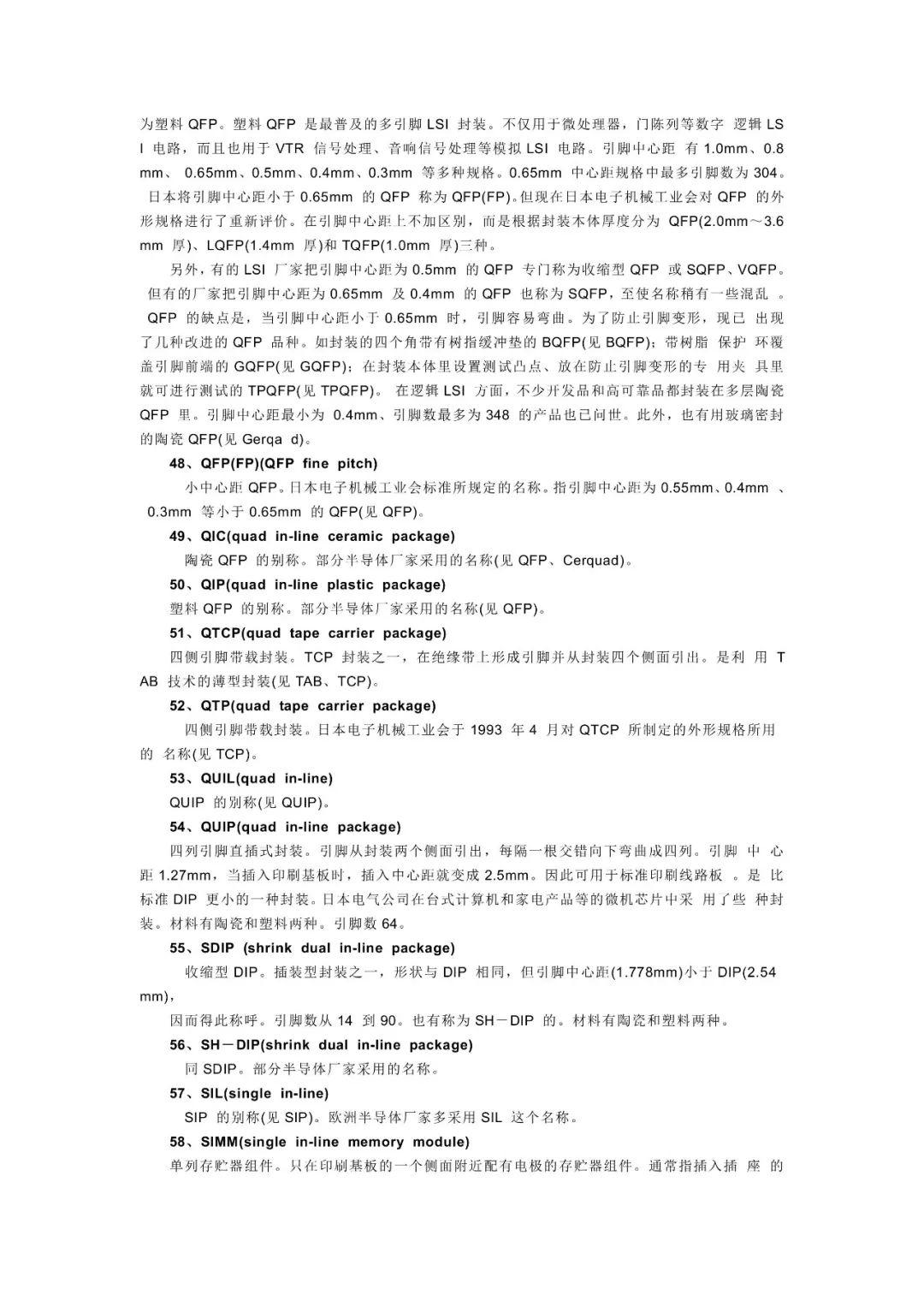

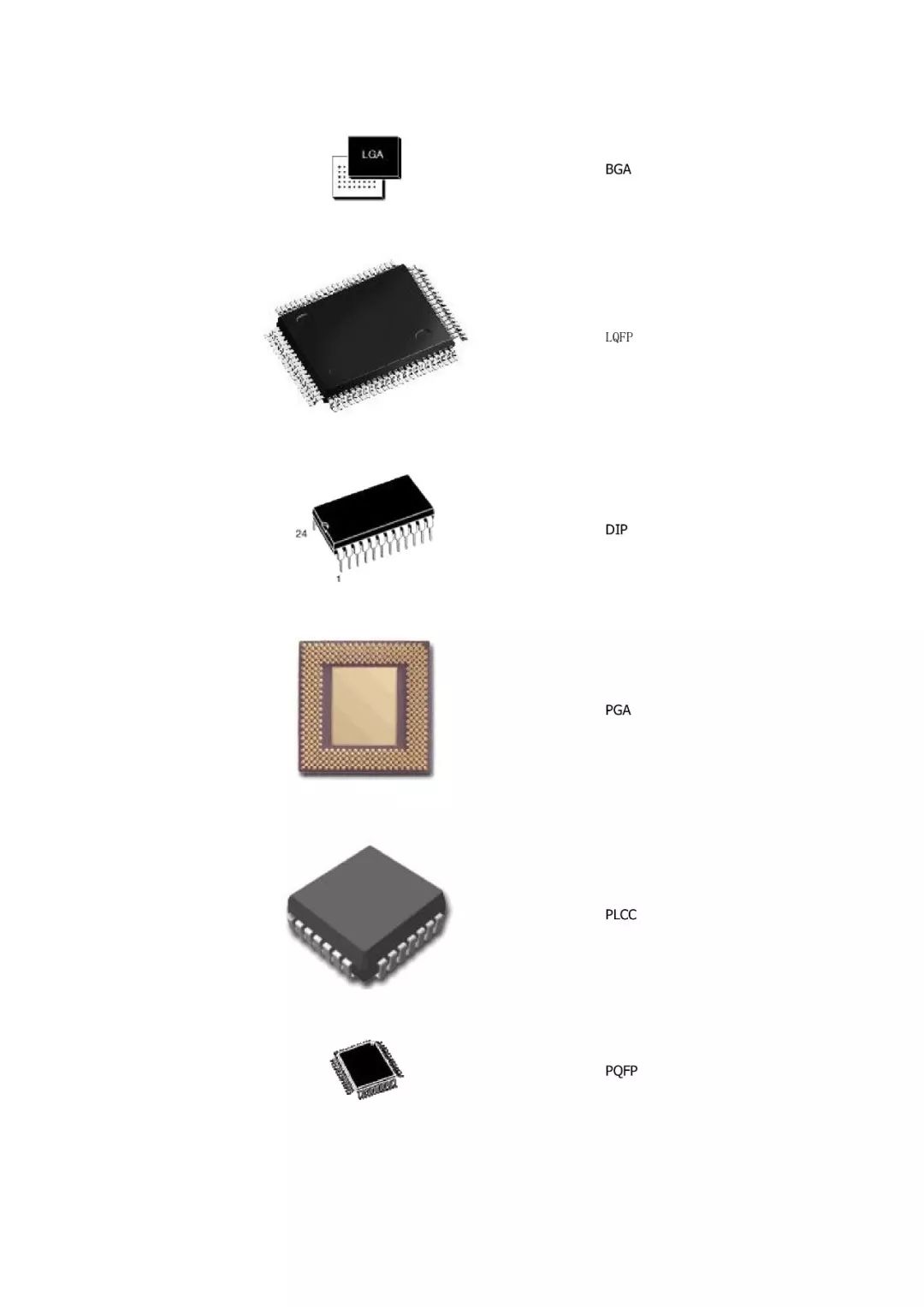

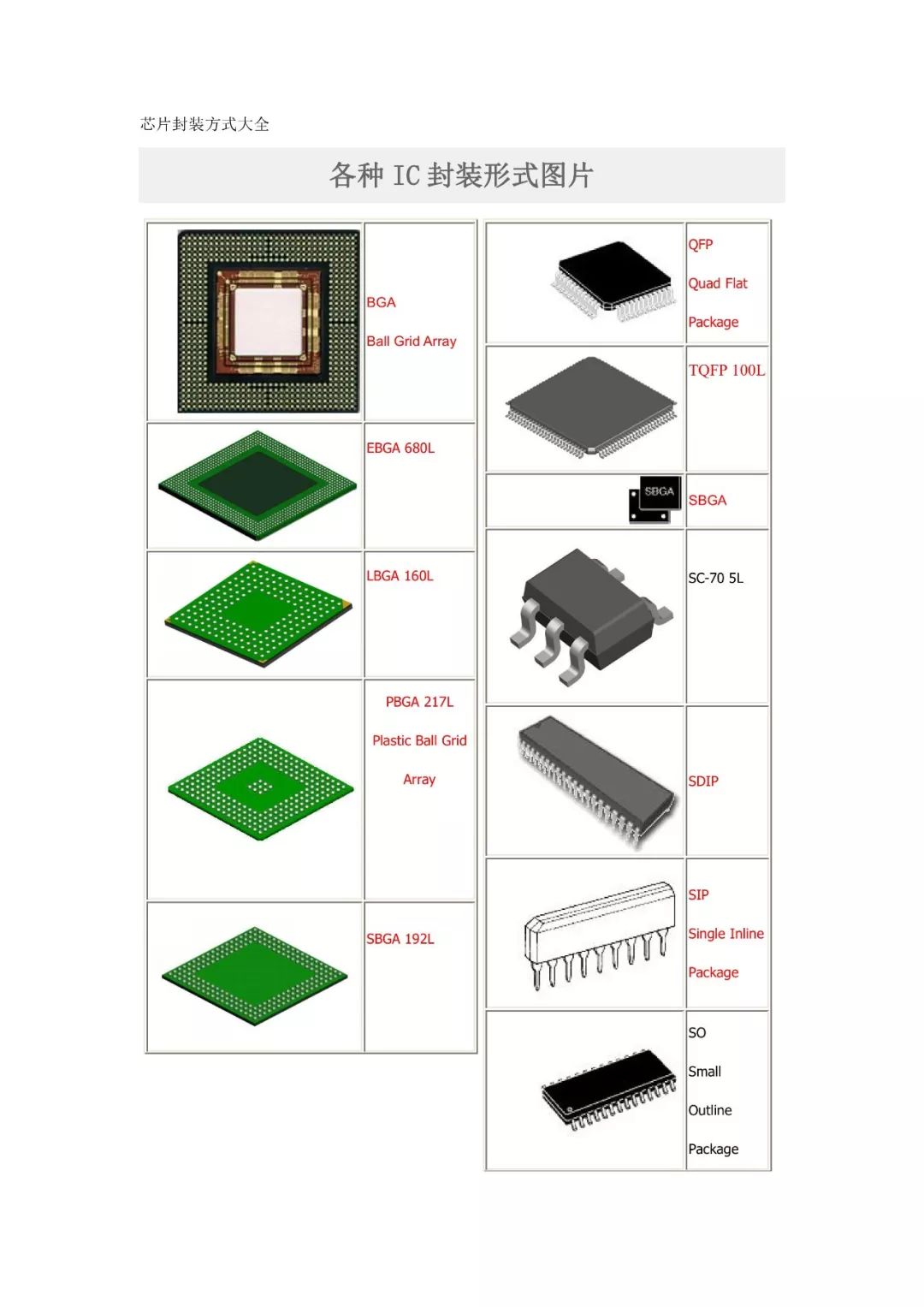

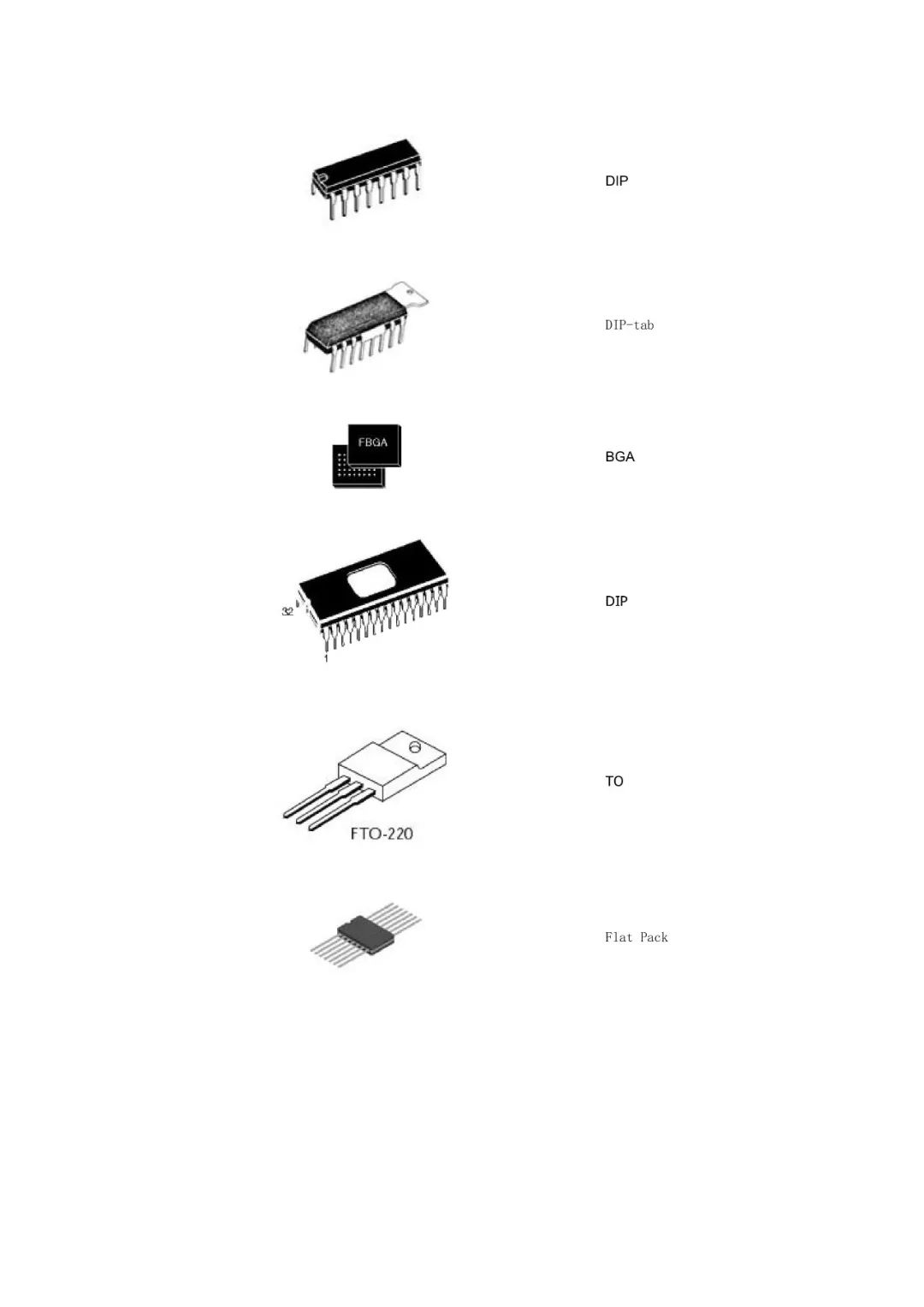

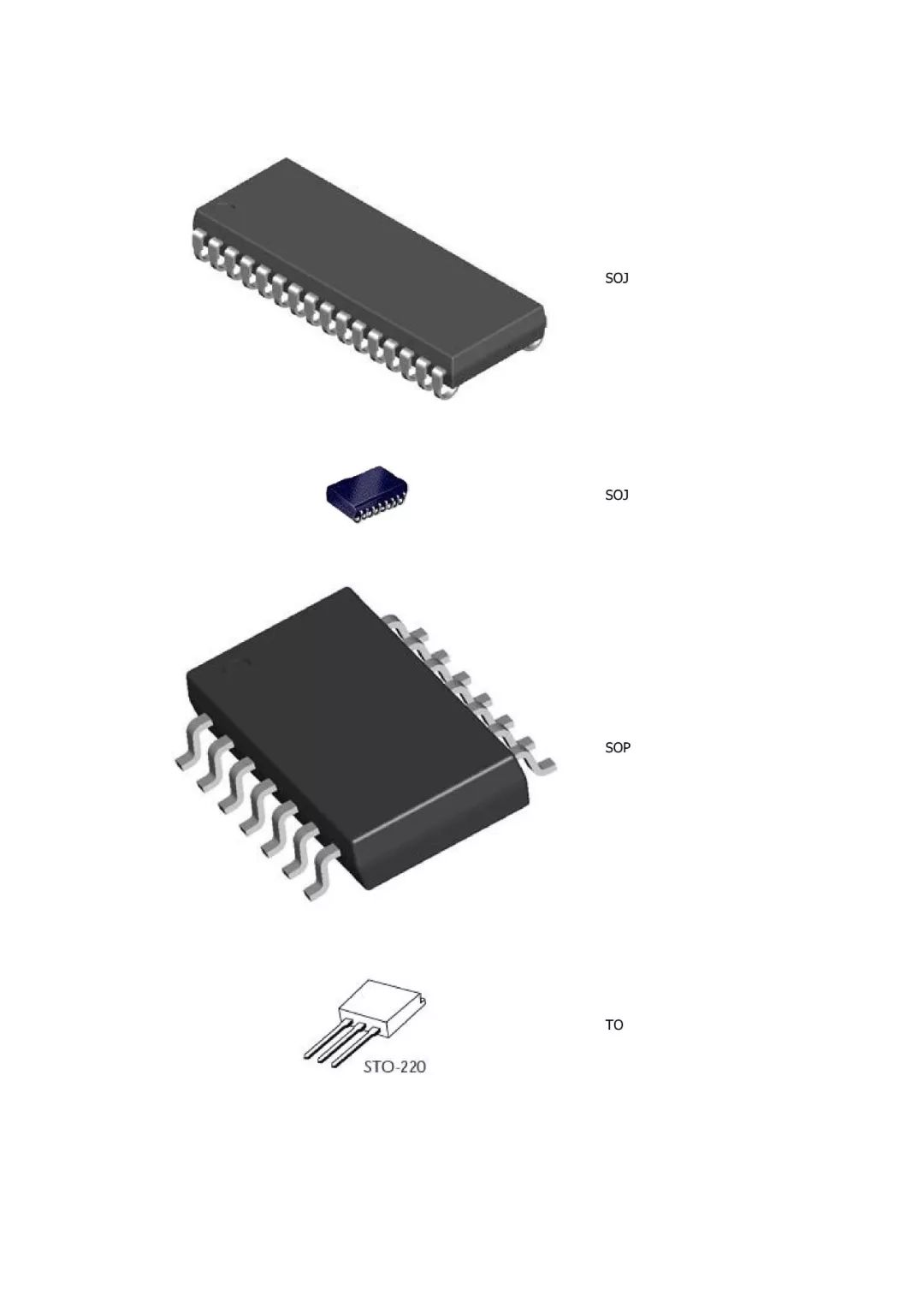

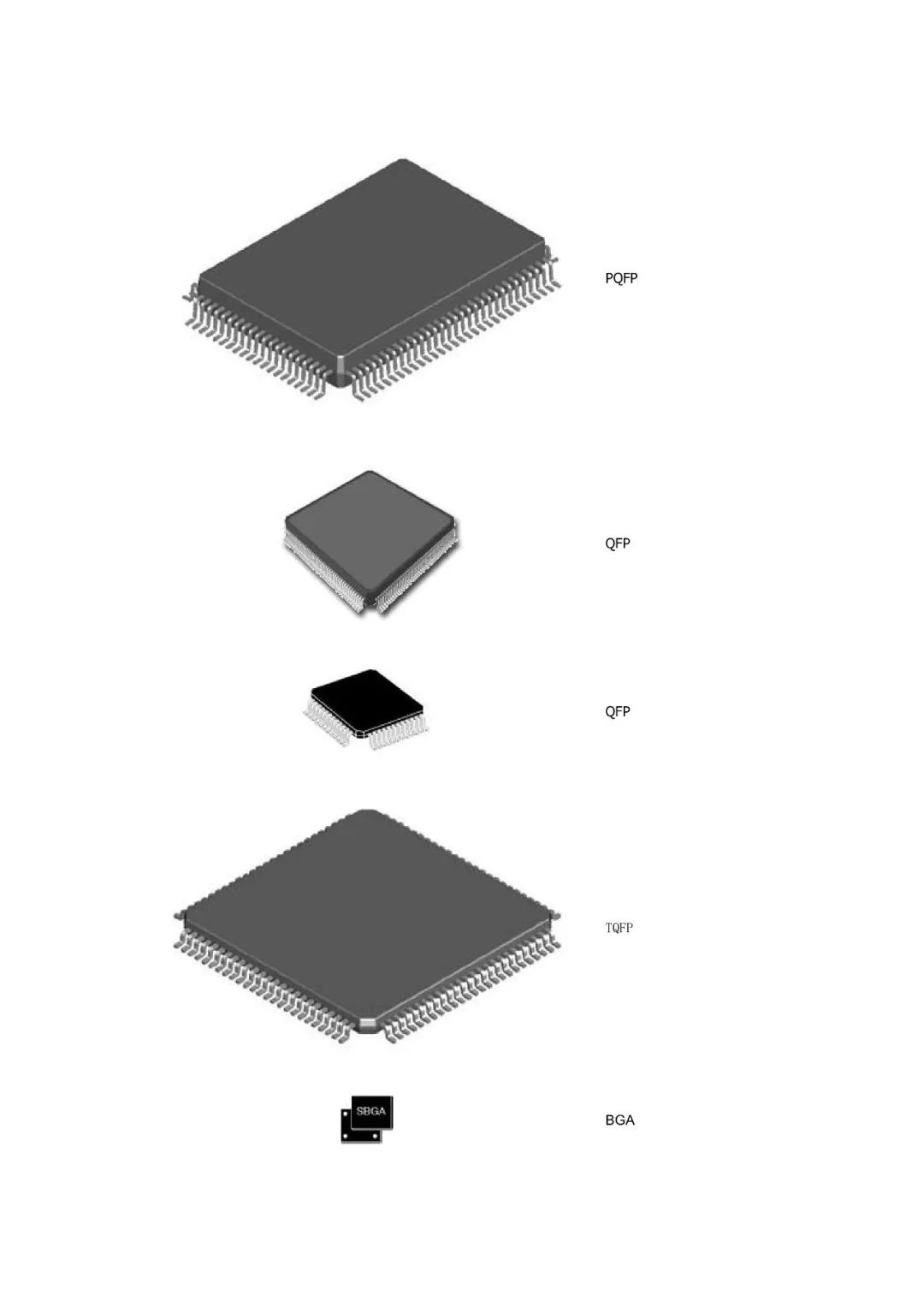

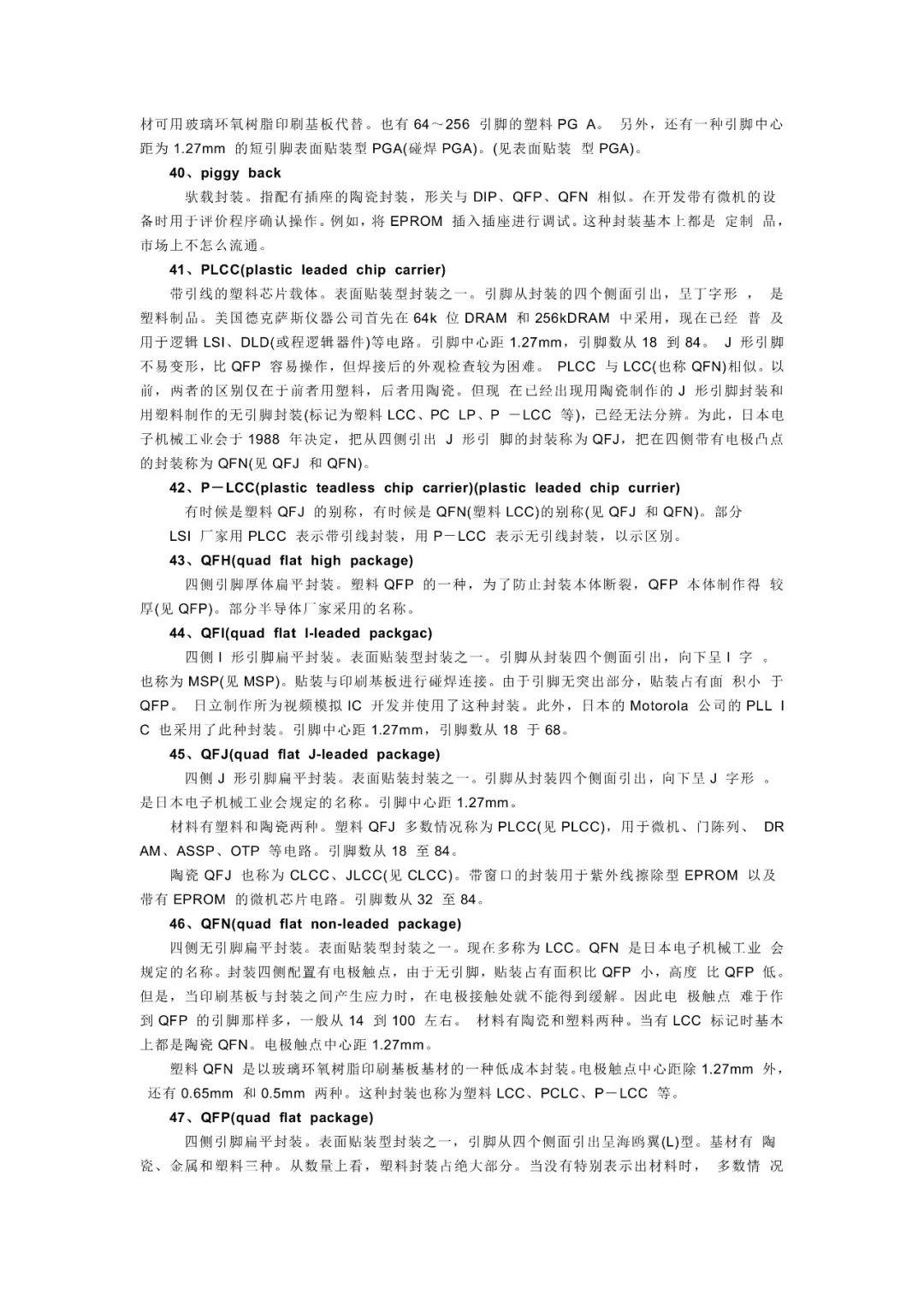

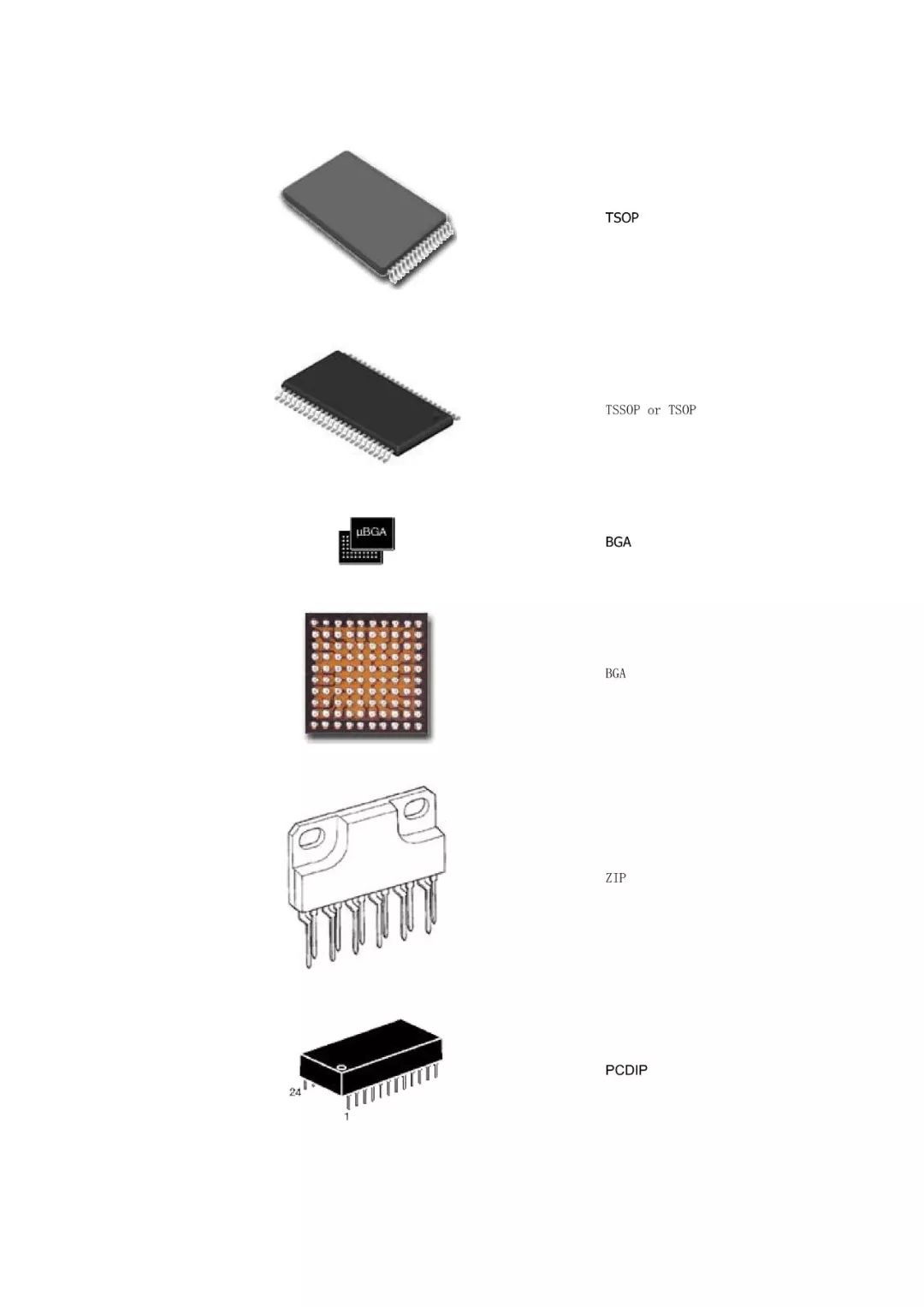

封装就是指把硅片上的电路引脚用导线引到外部引脚处，以便与其他元器件连接。封装形式是指安装半导体集成电路(IC)芯片用的外壳形式。集成电路常见的封装形式见下图：

集成电路的引脚很多，少则几个，多则几百个，各个引脚功能又不一样，如果使用不当，则会造成集成电路不工作甚至烧坏，所以在使用的时候一定要对号入座。
