方案分享HDMI转LVDS之RTD2513A

该方案采用瑞昱的RTD2513A-CG芯片。其实HDMI转LVDS方案有几家也是不错的的，比如龙讯，昆泰，Mstar等。有需要的朋友可以参考参考，一起摆摆龙门阵也是攻城狮一种快乐。[机智][机智]

1、系统框架图

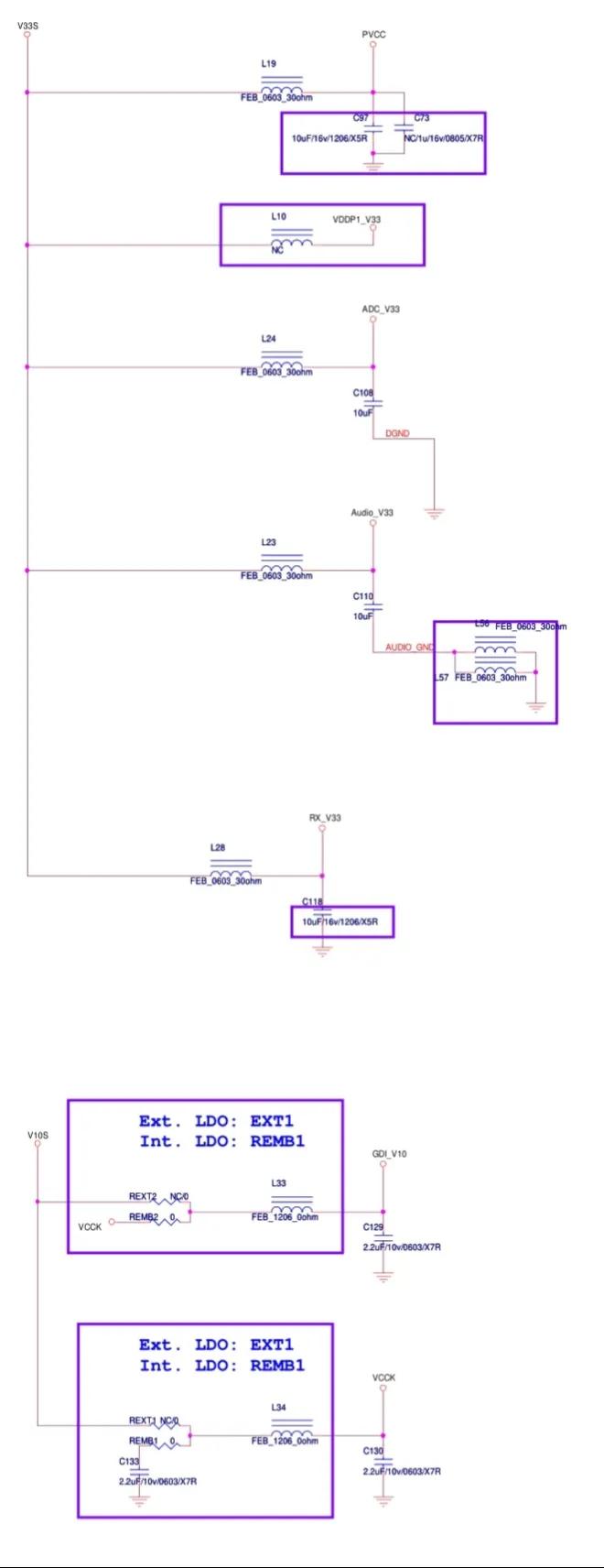

2、电源电路

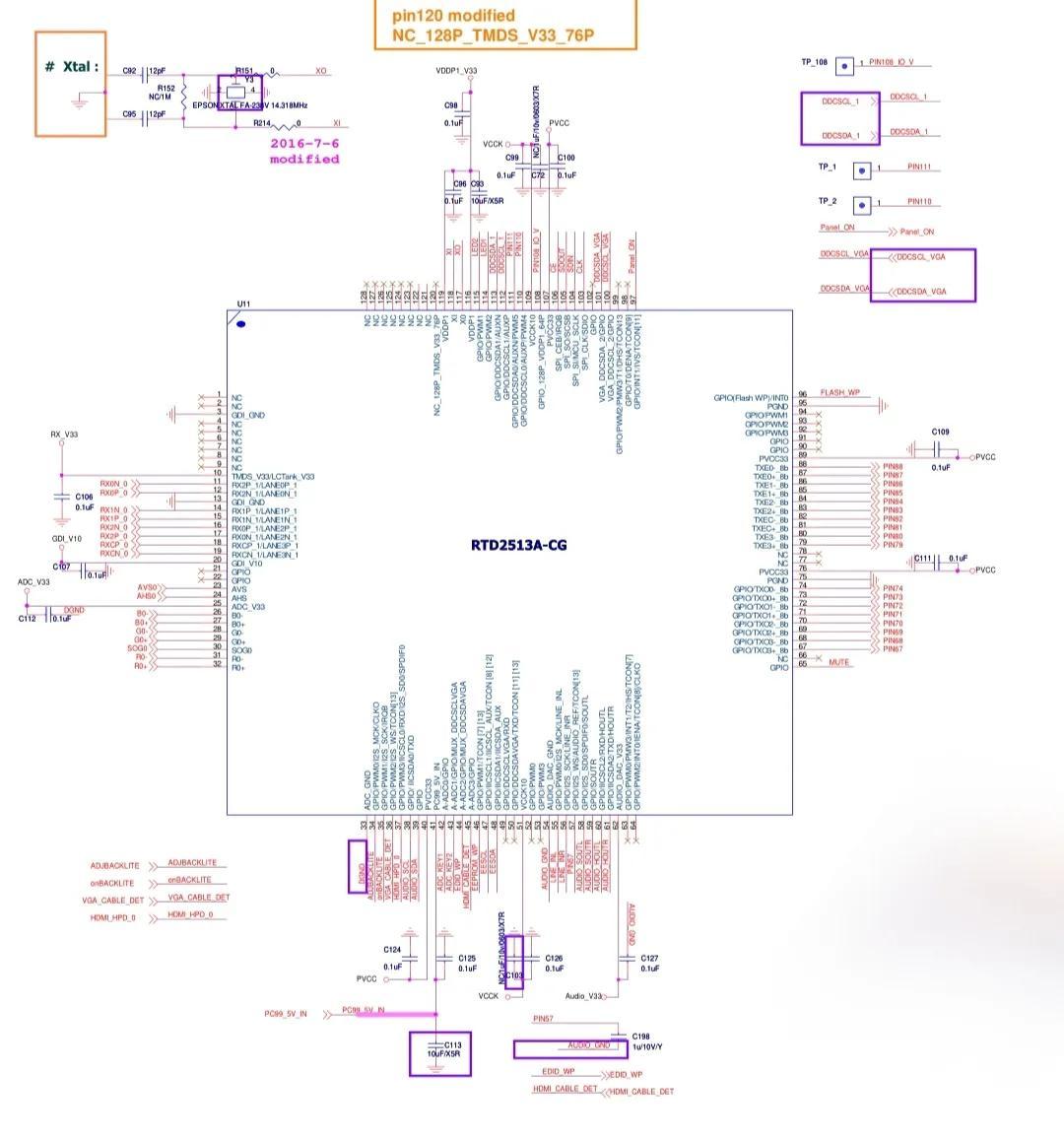

3、RTD2513A-CG

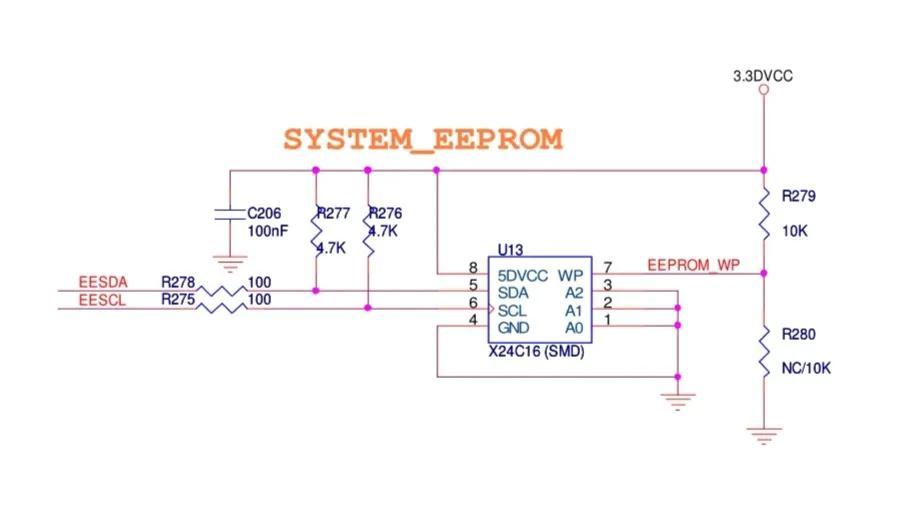

4、EEPROM

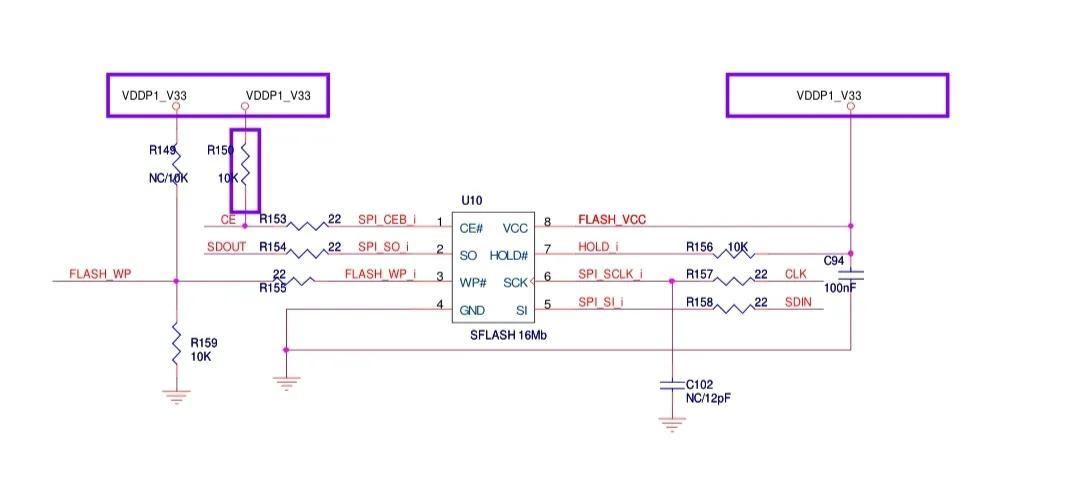

5、FLASH

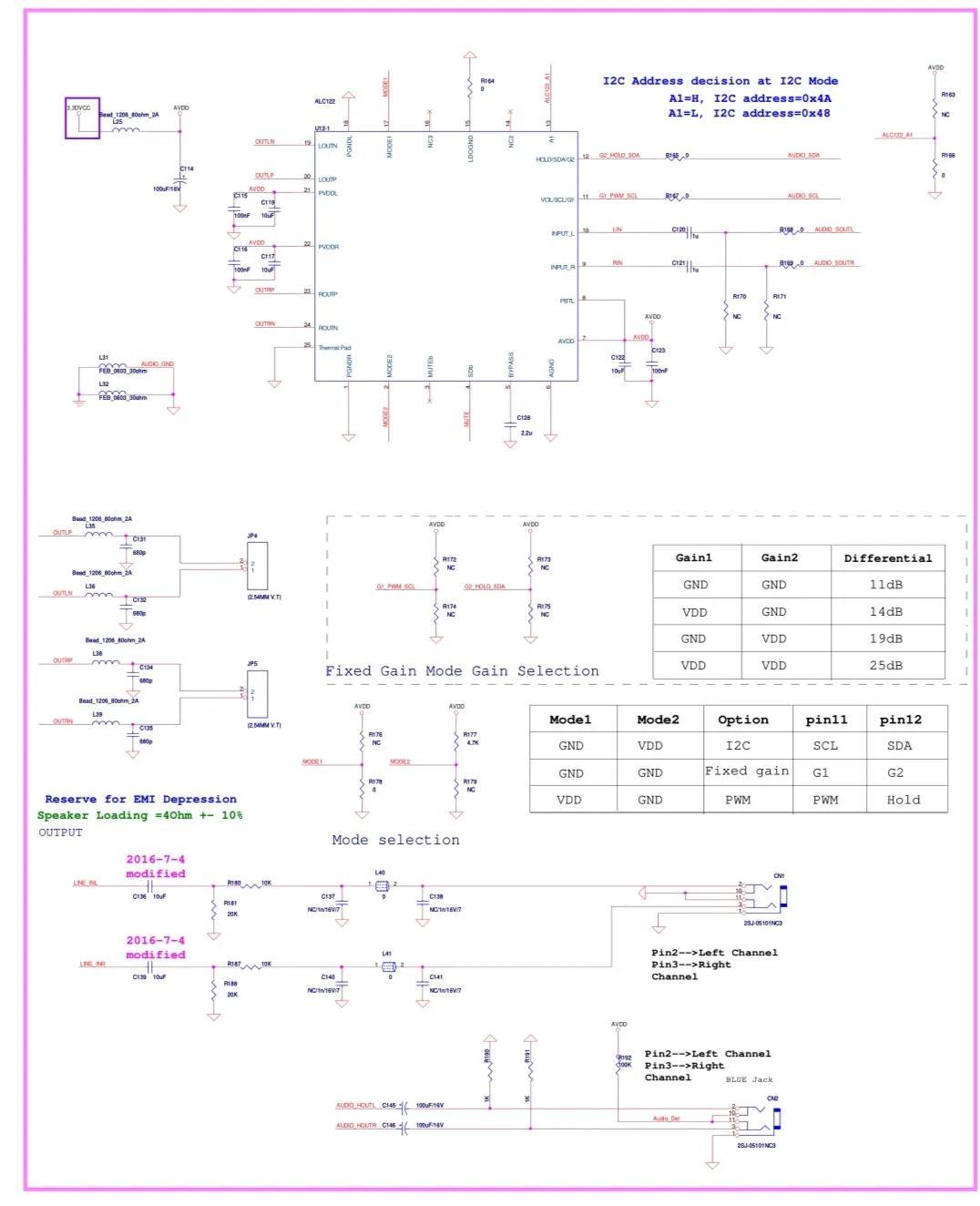

6、音频电路

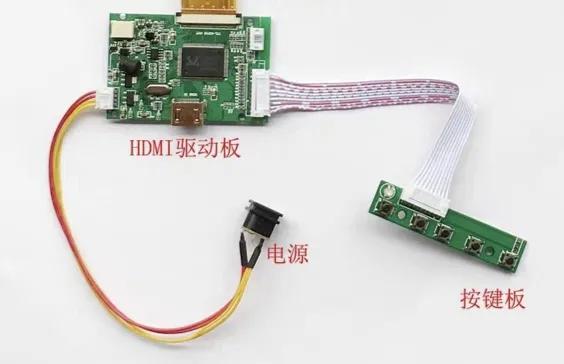

6、按键

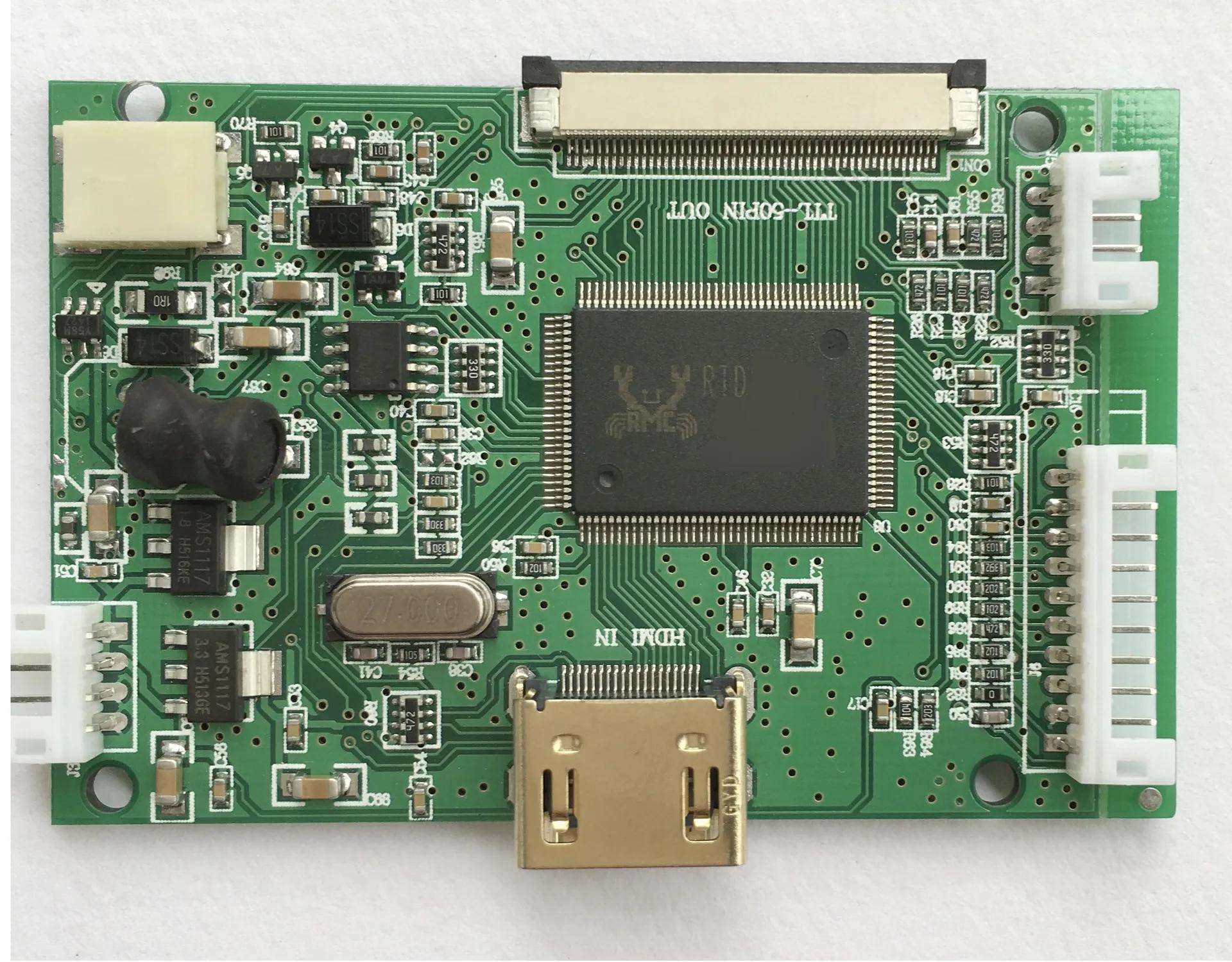

7、PCB

学习在于坚持，知识源于共享。[来看我][来看我]

欢迎转发＋关注。[中国赞][中国赞]

龙讯｜LT8912B MIPI DSI转LVDSHDMIMHL

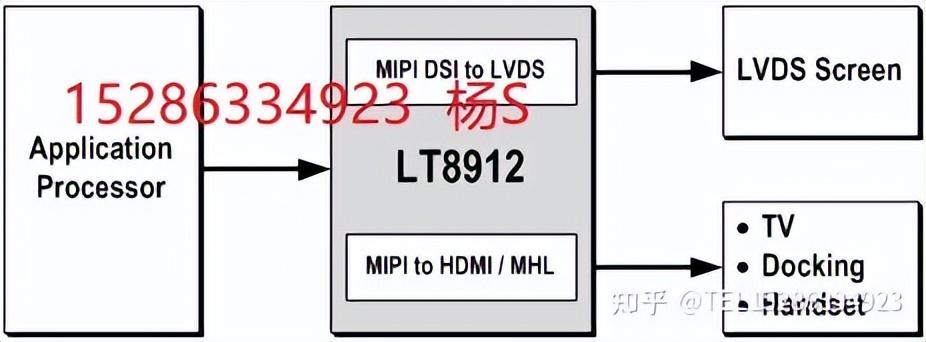

现在很多平台缺少HDMI输出，高通平台多型号只有MIPI信号的输出，终端要接HDMI的设备，LT8912B应运而生。LT8912B是一颗MIPI DSI转LVDS/HDMI的视频信号转换芯片，应用图如下：

1.概述Lontium LT8912 MIPI®DSI至LVDS和HDMI/MHL网桥采用单通道MIPI®D-PHY接收器前端配置，每个通道4个数据通道，每个数据通道以1.5Gbps的速度运行，最大输入带宽为6Gbps。对于屏幕应用，网桥解码MIPI®DSI 18bpp RGB666和24bpp RGB888数据包，并将格式化的视频数据流转换为兼容的LVDS输出，该输出在25MHz到154MHz的像素时钟下工作，提供单链路LVDS，每个链路有4个数据通道。对于电视应用，桥接器提供HDMI/MHL数据输出，可选S/PDIF或2通道I2S串行音频输入。它的高保真2通道I2S可以传输高达192kHz的立体声采样率。S/PDIF可携带立体声LPCM音频或压缩音频，包括Dolby®Digital和DTS®。LT8912采用先进的CMOS工艺制造，在0.5mm间距封装的12mm x 12mm LQFP和0.4mm间距封装的7.5mm x 7.5mm QFN中实现。这些包装符合RoHS，并规定在−40°C至+85°C的温度下工作。2.特点 单通道MIPI®DSI接收器符合D-PHY1.1和DSI1.021条时钟通道和1~4条可配置数据通道每个数据通道80Mb/s~1.5Gb/s数据通道可交换和极性可交换内部Rterm校准，误差小于5%2位可编程均衡仅支持非突发模式单通道LVDS发射机1条时钟通道和4条数据通道每个数据通道最大1.0Gb/s降低输出摆幅以降低EMIHDMI/MHL发射机符合HDMI1.4和MHL2.0标准高达60Hz 1080p 8位HDMI输出高达60Hz 720p 8位MHL输出7位自动或手动输出摆动校准3位可编程去加重支持热插拔检测LT8912无DDC和HDCP支持其他支持MIPI到LVDS桥接器的缩放功能单个1.8V电源温度范围：-400C~+850C采用12x12mm LQFP80和7.5mm x 7.5mm QFN64包装3.应用：移动系统手机数码摄像机个人媒体播放器游戏
