引言
锁存器常用于数字电路中，锁存即把数据暂时固定在某种状态
这种特性让锁存器这个器件在驱动数码管的应用中变得异常有用
数码管
今天要和大家介绍一款锁存器芯片——74HC573
锁存器74HC573简介
74HC573是一个拥有八路输出的锁存器，输出特性为三态输出（高电平，低电平，高阻态）

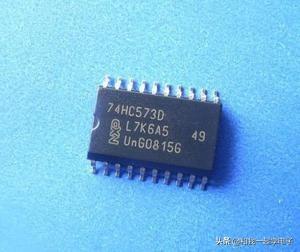

锁存器74HC573
锁存器74HC573
它的管脚图如图所示
芯片74HC573管脚图
VCC端（20脚） ——电源正极，电压范围2~6V，这是数字电路常用的电压范围
GND端（10脚） ——电源负极
1D~8D端（2~9脚） ——锁存器芯片数据输入端
1Q~8Q端（19~12脚） ——锁存器数据输出端，1Q数据对应1D数据，其他类似
OE端（1脚） ——使能端，OE端接高电平时输出数据为高阻态，OE端接低电平时输出由数据电平决定
LE端（11脚） ——锁存端，LE端接高电平时，输出端（Q端）数据随输入端（D端）数据改变
；当LE端接低电平时，输出端锁存输入端数据，即如论如何改变输入数据，输出数据都不会改变，这就是锁存
锁存器74HC573真值表
锁存器芯片74HC573的应用电路
74HC573应用电路
这个电路需要写单片机程序，电路正常工作的要点是：
U3控制的是数码管位选信号，所以要先控制U3锁存位选信号
然后再控制U2输出该位需要显示的数据后锁存U2
再接着控制U3位选下一位，如此循环即可达到多个数码管输出目的
本篇文章中出现的电路以及芯片的数据手册可以发送“74HC573”私信作者获取
关注作者，学习更多电子电路知识，感谢您的阅读！
你真的了解74系列集成电路吗？让我帮你总结一下
74系列集成电路大致可分为6大类：
74××（标准型）74LS××（低功耗肖特基）74S××（肖特基）74ALS××（先进低功耗肖特基）74AS××（先进肖特基）74F××（高速）HC为COMS工作电平；HCT为TTL工作电平，可与74LS系列互换使用
HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品。
补充:
1．74 – 系列这是早期的产品，现仍在使用，但正逐渐被淘汰。
2．74H – 系列这是74 – 系列的改进型，属于高速TTL产品。其"与非门"的平均传输时间达10ns左右，但电路的静态功耗较大，目前该系列产品使用越来越少，逐渐被淘汰。
3．74S – 系列这是TTL的高速型肖特基系列。在该系列中，采用了抗饱和肖特基二极管，速度较高，但品种较少。
4．74LS – 系列这是当前TTL类型中的主要产品系列。品种和生产厂家都非常多。性能价格比比较高，目前在中小规模电路中应用非常普遍。
5．74ALS – 系列这是"先进的低功耗肖特基"系列。属于74LS – 系列的后继产品，速度（典型值为4ns）、功耗（典型值为1mW）等方面都有较大的改进，但价格比较高。
6．74AS – 系列这是74S – 系列的后继产品，尤其速度（典型值为1.5ns）有显著的提高，又称"先进超高速肖特基"系列。
7．74HC – 系列54/74HC – 系列是高速CMOS标准逻辑电路系列，具有与74LS – 系列同等的工作度和CMOS集成电路固有的低功耗及电源电压范围宽等特点。74HCxxx是74LSxxx同序号的翻版，型号最后几位数字相同，表示电路的逻辑功能、管脚排列完全兼容，为用74HC替代74LS提供了方便。74AC – 系列该系列又称"先进的CMOS集成电路"，54/74AC 系列具有与74AS系列等同的工作速度和与CMOS集成电路固有的低功耗及电源电压范围宽等特点。
74系列集成电路的分类及区别
ACT 高性能CMOS逻辑门系列(输入TTL兼容 具缓冲功能)AC 高性能CMOS逻辑门系列(具缓冲功能)ALS 高性能低功耗逻辑门系列(TTL兼容 具缓冲功能)AS 高性能逻辑门系列(TTL兼容 具缓冲功能)C CMOS逻辑门系列FCT 高速CMOS逻辑门系列FCT 高速逻辑门系列(TTL兼容)HC-4XX 高速COMS逻辑门系列(TTL兼容)HCT-4XX 高速COMS逻辑门系列(TTL兼容)HCT 高速COMS逻辑门系列(TTL兼容)HC 采用CMOS接口器的逻辑门系列LS 低功耗逻辑门系列(TTL兼容)S 高速逻辑门系列(TTL兼容)VHCT (TTL兼容 有TTL接口器）74系列芯片功能大全
7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门7411 TTL 3输入端3与门7412 TTL 开路输出3输入端三与非门7413 TTL 4输入端双与非施密特触发器7414 TTL 六反相施密特触发器7415 TTL 开路输出3输入端三与门7416 TTL 开路输出六反相缓冲/驱动器7417 TTL 开路输出六同相缓冲/驱动器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门7427 TTL 3输入端三或非门7428 TTL 2输入端四或非门缓冲器7430 TTL 8输入端与非门7432 TTL 2输入端四或门7433 TTL 开路输出2输入端四或非缓冲器7437 TTL 开路输出2输入端四与非缓冲器7438 TTL 开路输出2输入端四与非缓冲器7439 TTL 开路输出2输入端四与非缓冲器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器7445 TTL BCD—十进制代码转换/驱动器7446 TTL BCD—7段低有效译码/驱动器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动7450 TTL 2-3/2-2输入端双与或非门7451 TTL 2-3/2-2输入端双与或非门7454 TTL 四路输入与或非门7455 TTL 4输入端二路输入与或非门7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器74112 TTL 带预置清除负触发双J-K触发器74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器74145 TTL BCD—十进制译码/驱动器74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器74380 TTL 多功能八进制寄存器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器74447 TTL BCD—7段译码器/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器74490 TTL 双十进制计数器7449174498 TTL 八进制移位寄存器74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器74540 TTL 八位三态反相输出总线缓冲器74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆常用74系列标准数字电路的中文名称资料常用
器件代号 器件名称
00 四2输入端与非门
01 四2输入端与非门(OC)
02 四2输入端或非门
03 四2输入端与非门(OC)
04 六反相器
05 六反相器(OC)
06 六高压输出反相器(OC,30V)
07 六高压输出缓冲,驱动器(OC,30V)
08 四2输入端与门09 四2输入端与门(OC)
10 三3输入端与非门
11 三3输入端与门
12 三3输入端与非门(OC)
13 双4输入端与非门
14 六反相器
15 三3输入端与门 (OC)
16 六高压输出反相器(OC,15V)
17 六高压输出缓冲,驱动器(OC,15V)
20 双4输入端与非门
21 双4输入端与门
22 双4输入端与非门(OC)
25 双4输入端或非门(有选通端)
26 四2输入端高压输出与非缓冲器
27 三3输入端或非门
28 四2输入端或非缓冲器
30 8输入端与非门
32 四2输入端或门
33 四2输入端或非缓冲器(OC)
37 四2输入端与非缓冲器
38 四2输入端与非缓冲器(OC)
40 双4输入端与非缓冲器
42 4线-10线译码器(BCD输入)
43 4线-10线译码器(余3码输入)
44 4线-10线译码器(余3葛莱码输入)
48 4线-7段译码器
49 4线-7段译码器
50 双2路2-2输入与或非门
51 2路3-3输入,2路2-2输入与或非门
52 4路2-3-2-2输入与或门
53 4路2-2-2-2输入与或非门
54 4路2-3-3-2输入与或非门
55 2路4-4输入与或非门
60 双4输入与扩展器
61 三3输入与扩展器
62 4路2-3-3-2输入与或扩展器
64 4路4-2-3-2输入与或非门
65 4路4-2-3-2输入与或非门(OC)
70 与门输入J-K触发器
71 与或门输入J-K触发器
72 与门输入J-K触发器
74 双上升沿D型触发器
78 双D型触发器
85 四位数值比较器
86 四2输入端异或门
87 4位二进制原码/反码
95 4位移位寄存器
101 与或门输入J-K触发器
102 与门输入J-K触发器
107 双主-从J-K触发器
108 双主-从J-K触发器
109 双主-从J-K触发器
110 与门输入J-K触发器
111 双主-从J-K触发器
112 双下降沿J-K触发器
113 双下降沿J-K触发器
114 双下降沿J-K触发器
116 双4位锁存器
120 双脉冲同步驱动器
121 单稳态触发器
122 可重触发单稳态触发器
123 可重触发双稳态触发器
125 四总线缓冲器
126 四总线缓冲器
128 四2输入端或非线驱动器
132 四2输入端与非门
