电磁炉维修最强福音：二十余款电磁炉控制芯片资料大集合

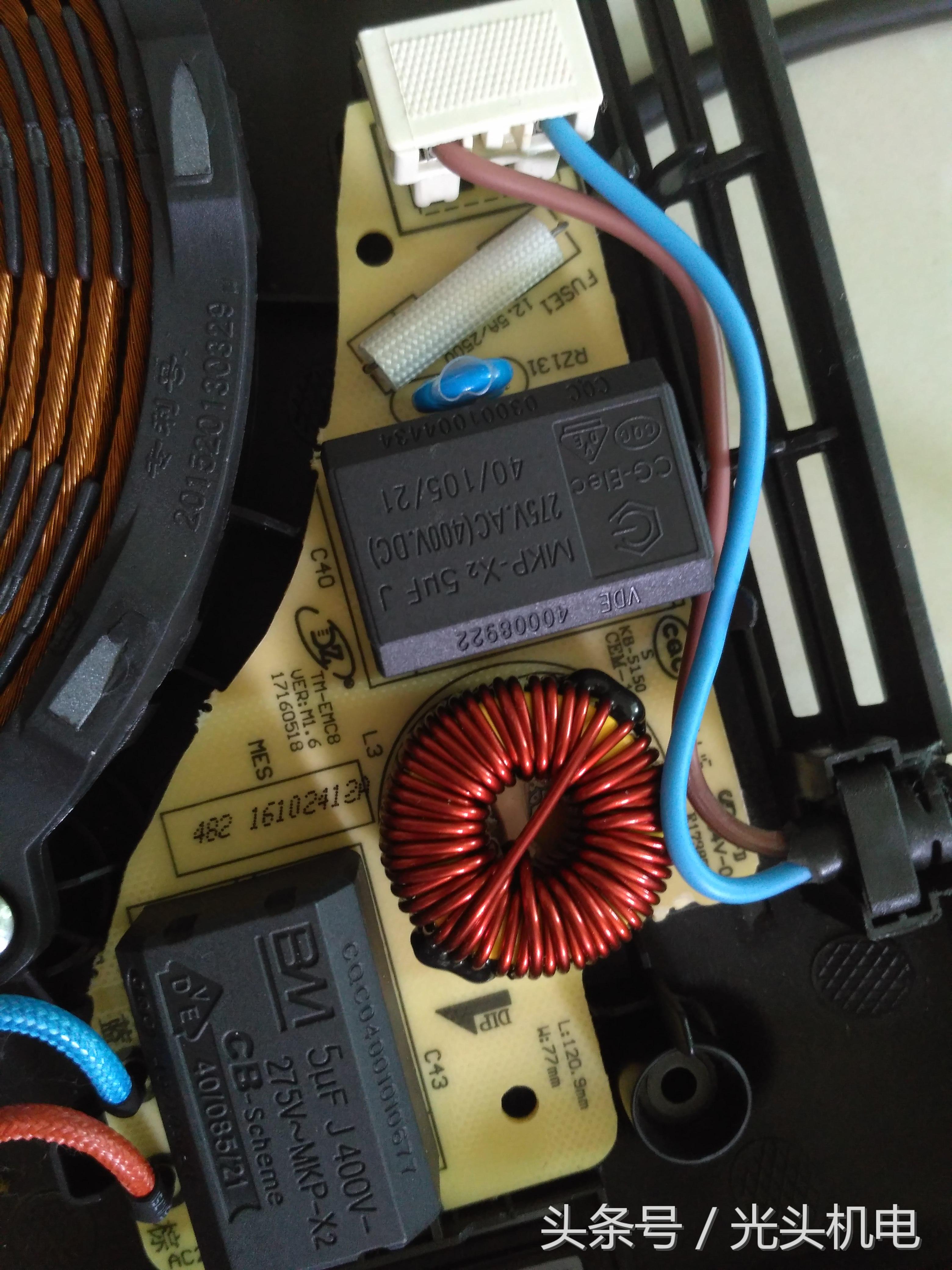

分析电磁炉电路，对于一些经验丰富的老师傅们来说，也不是什么难事，但其中的控制芯片，很多时候，控制芯片查不到资料，也就不知道每个引脚的功能，给我们分析电路带来很多的困扰，特别是初学者。

这里，我整理了多年来收集的二十余款电磁炉控制芯片的资料，有的还附了内部结构图，分二次分享给大家！

收集，整理，编辑过程比较辛苦和繁琐，希望大家点个赞，鼓励鼓励。

一：EM78P156EILP

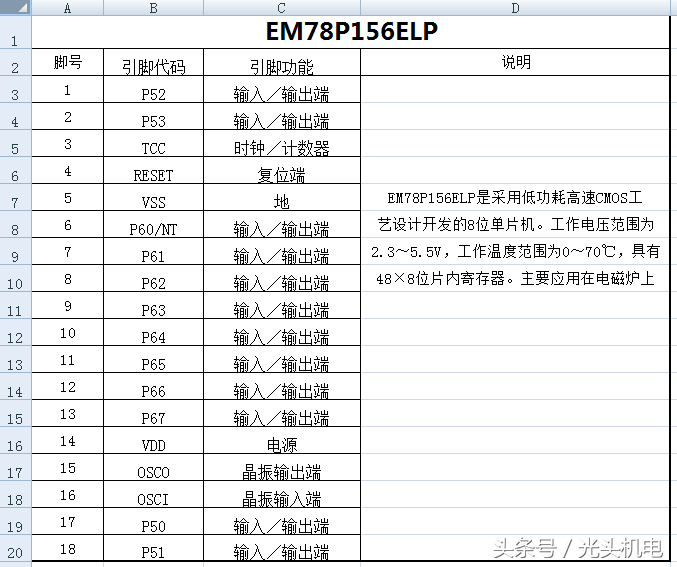

工作电压范围为2.3～5.5V，工作温度范围为0～70℃，具有48×8位片内寄存器。主要应用在电磁炉上

二：FSD200

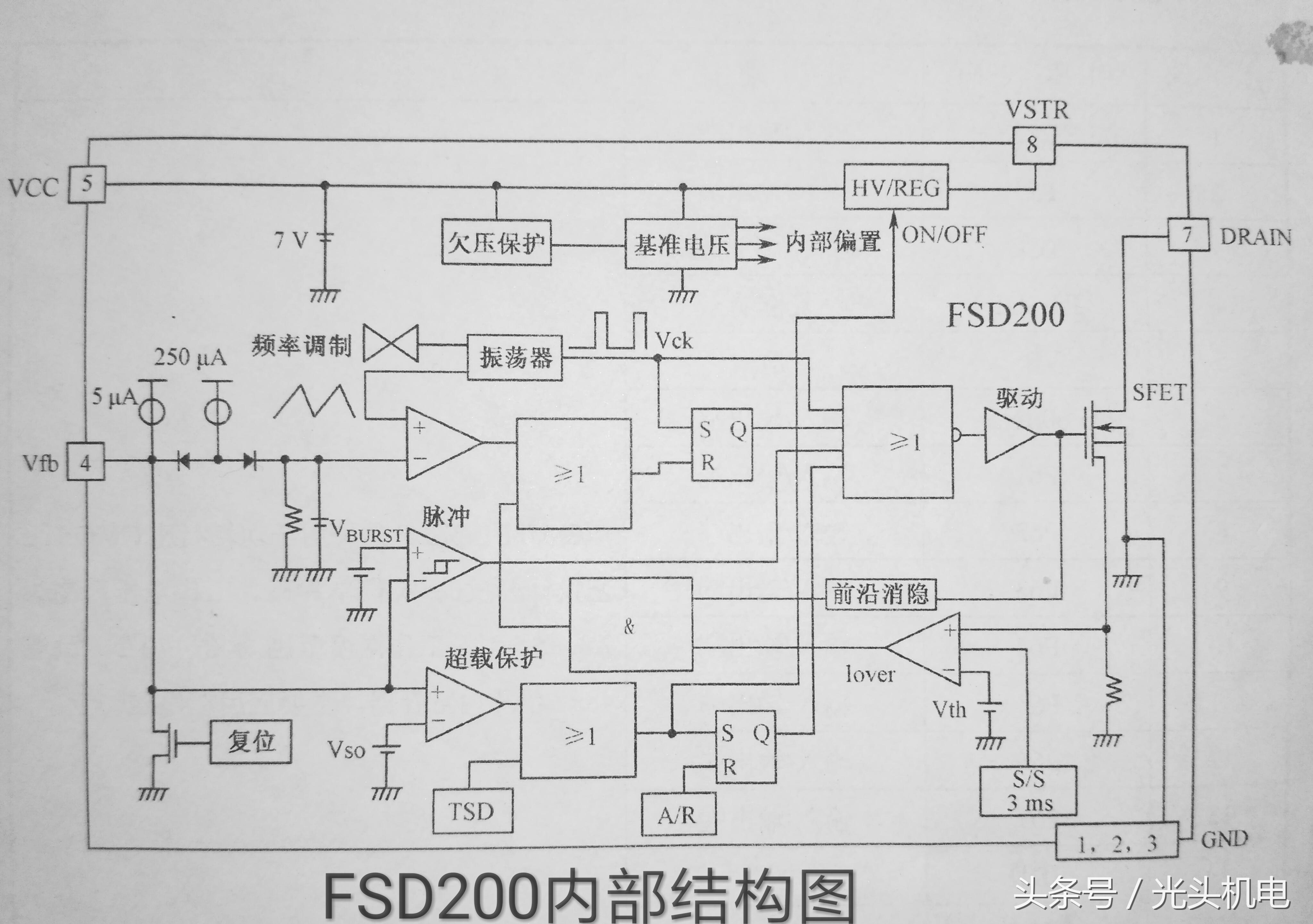

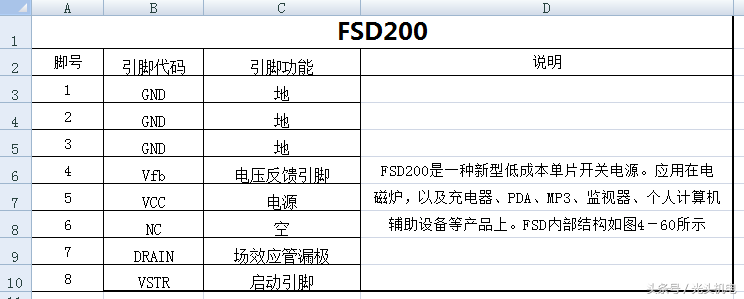

应用在电磁炉，以及充电器、PDA、MP3、监视器、个人计算机辅助设备等产品上。其内部结构图：

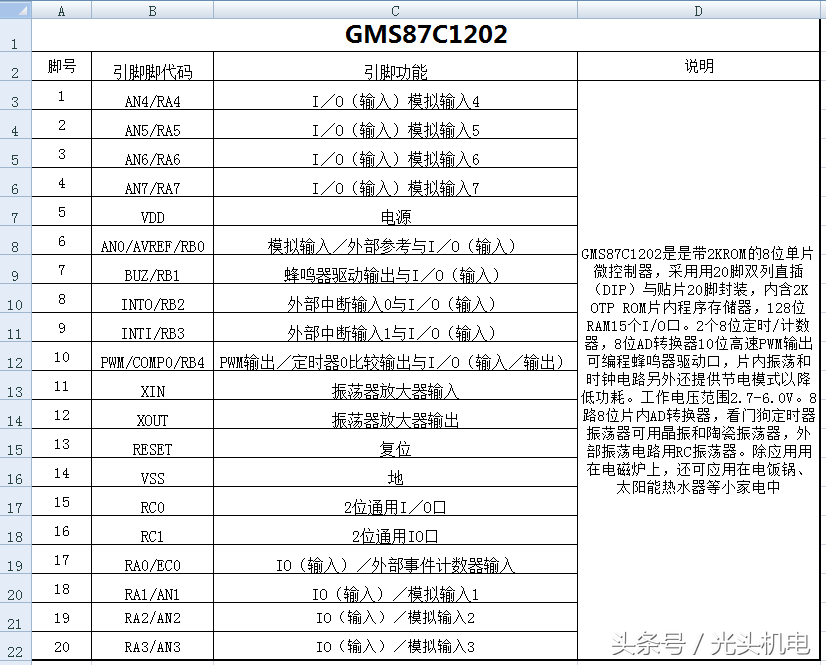

三：GMS87C1202

是是带2KROM的8位单片微控制器，除应用用在电磁炉上，还可应用在电饭锅、太阳能热水器等小家电中。

四：HD74LS145

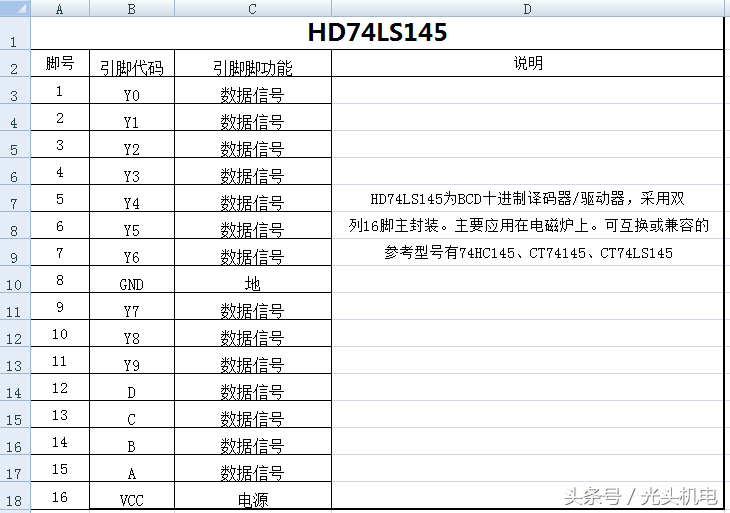

为BCD十进制译码器／驱动器，采用双列16脚主封装。主要应用在电磁炉上。可互换或兼容的参考型号有74HC145、CT74145、CT74LS145

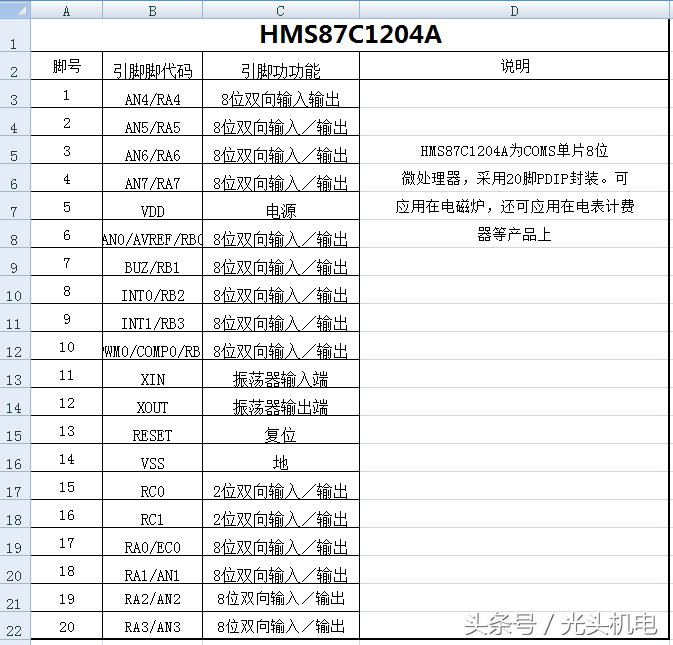

五：HMS87C1204A

为COMS单片8位微处理器，采用20脚PDIP封装。可应用在电磁炉，还可应用在电表计费器等产品上

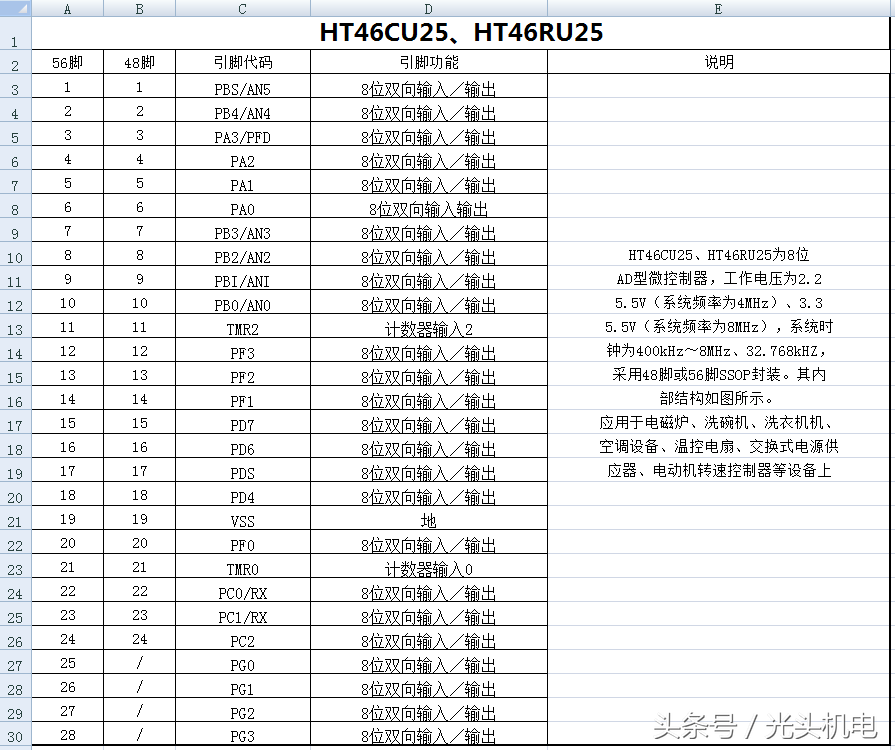

六：HT46CU25、HT46RU25

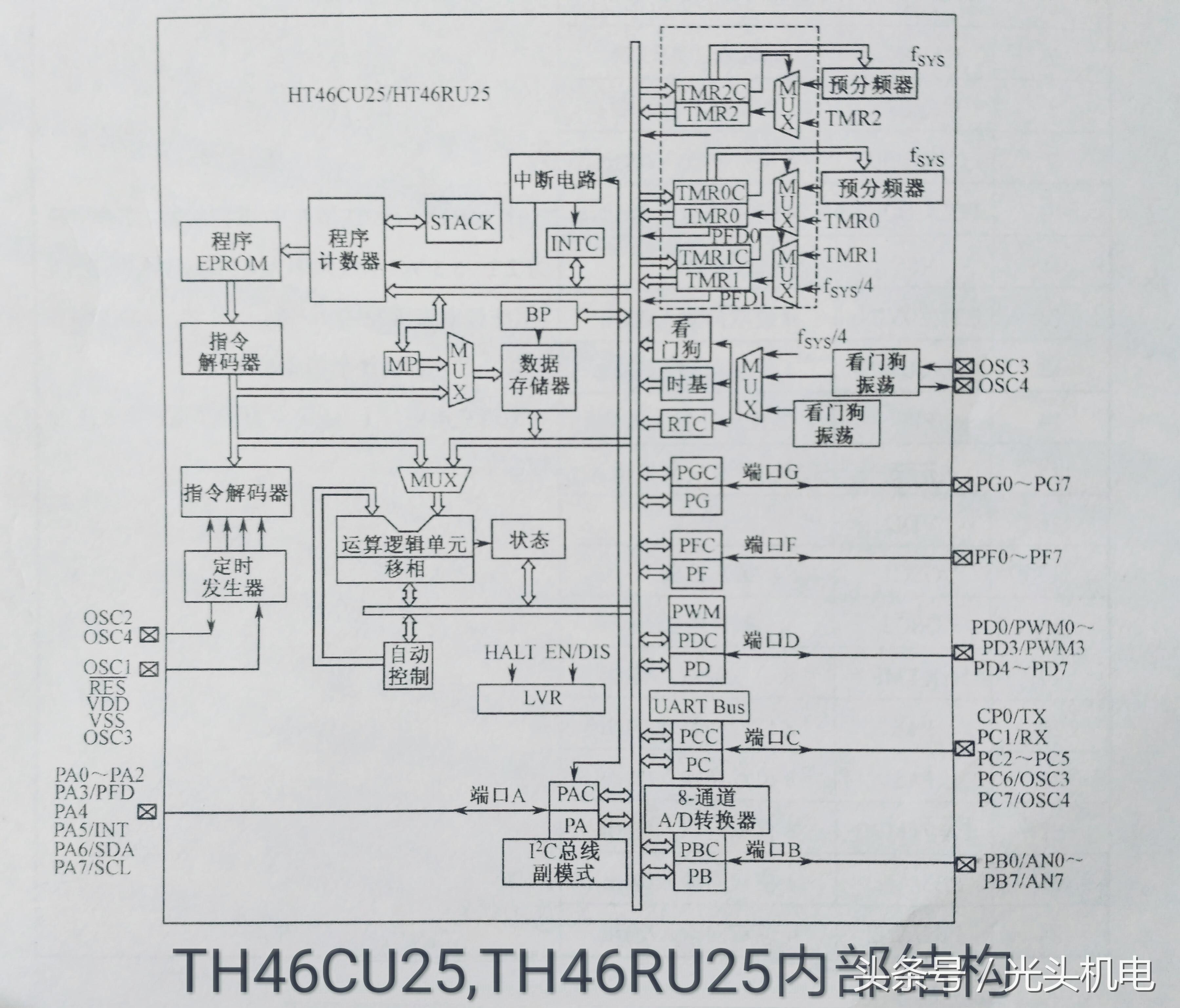

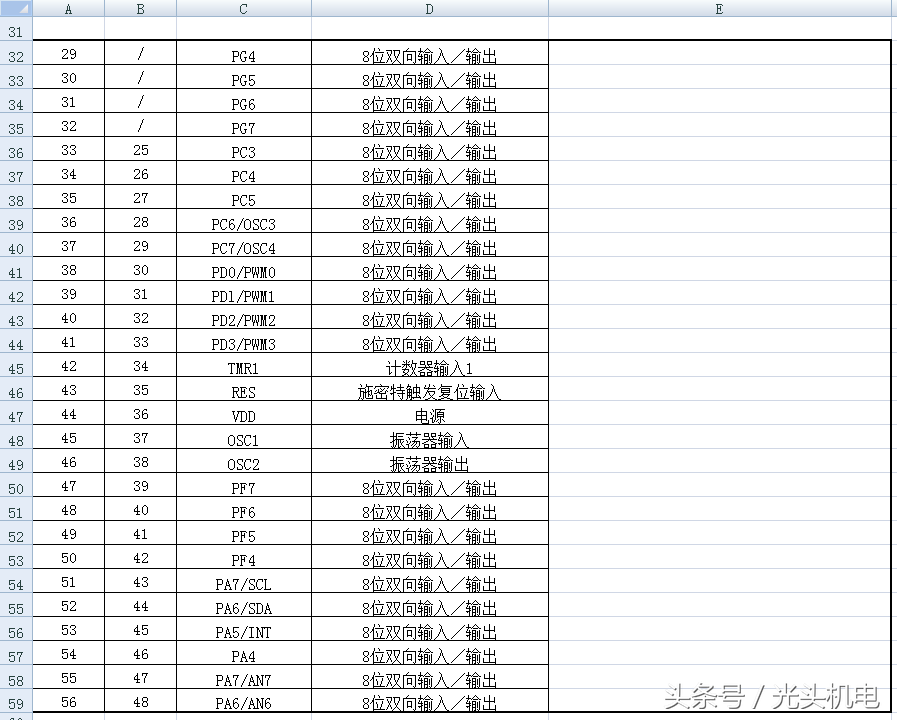

为8位AD型微控制器，采用48脚或56脚SSOP封装。应用于电磁炉、洗碗机、洗衣机机、空调设备、温控电扇、交换式电源供应器、电动机转速控制器等设备上内部结构图：

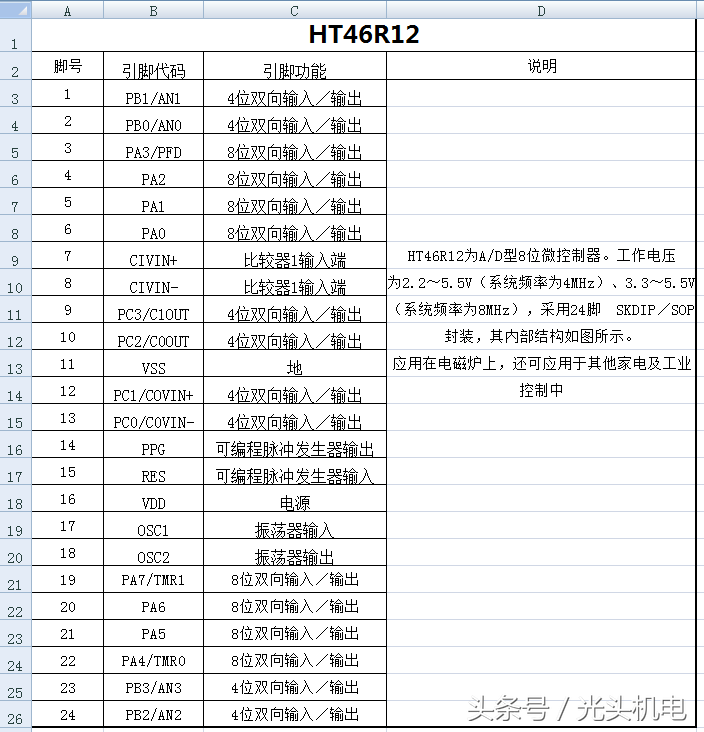

七：HT46R12

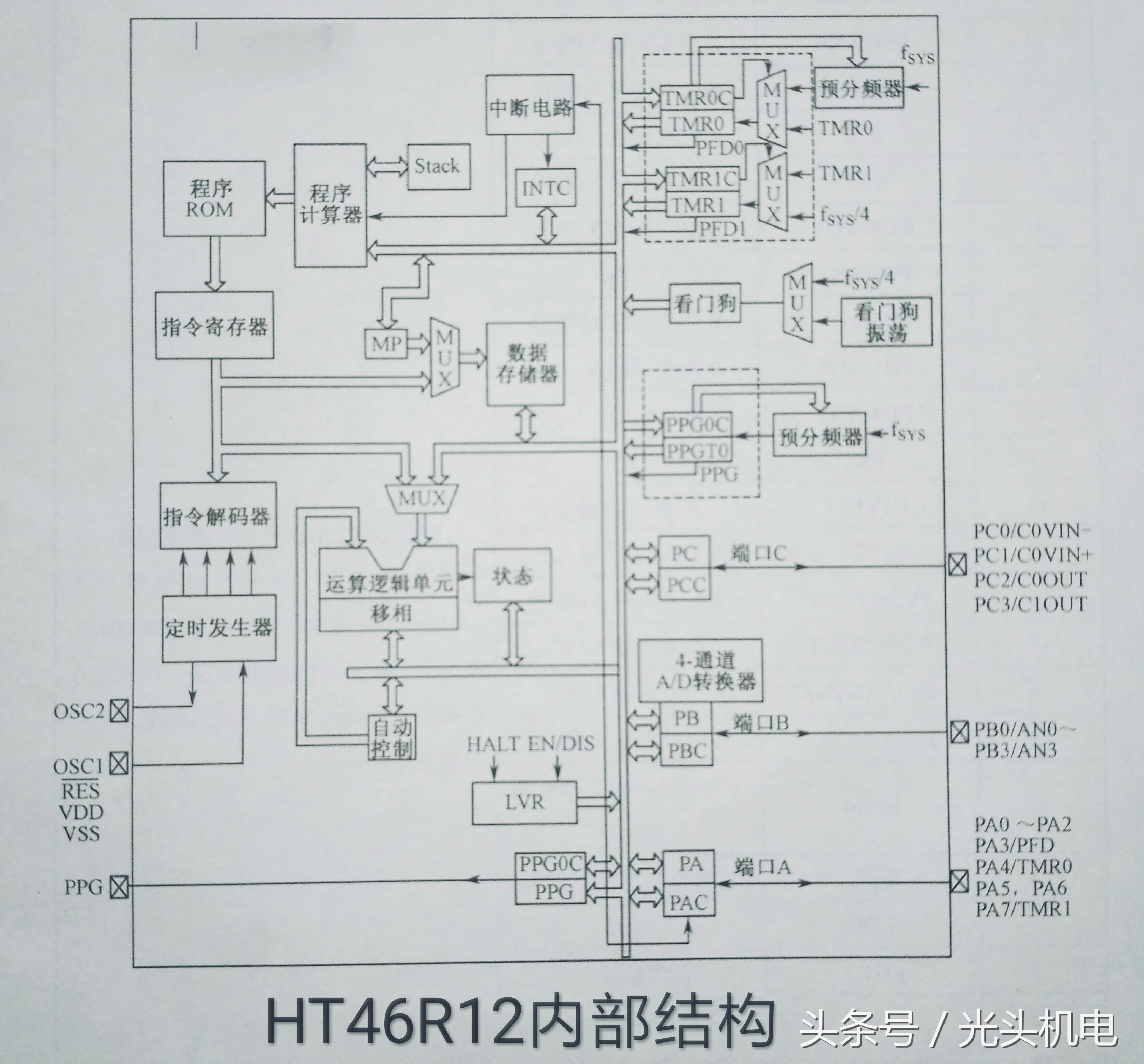

为AD型8位微控制器。应用在电磁炉上，还可应用于其他家电及工业控制中内部结构图：

八：HT46R14

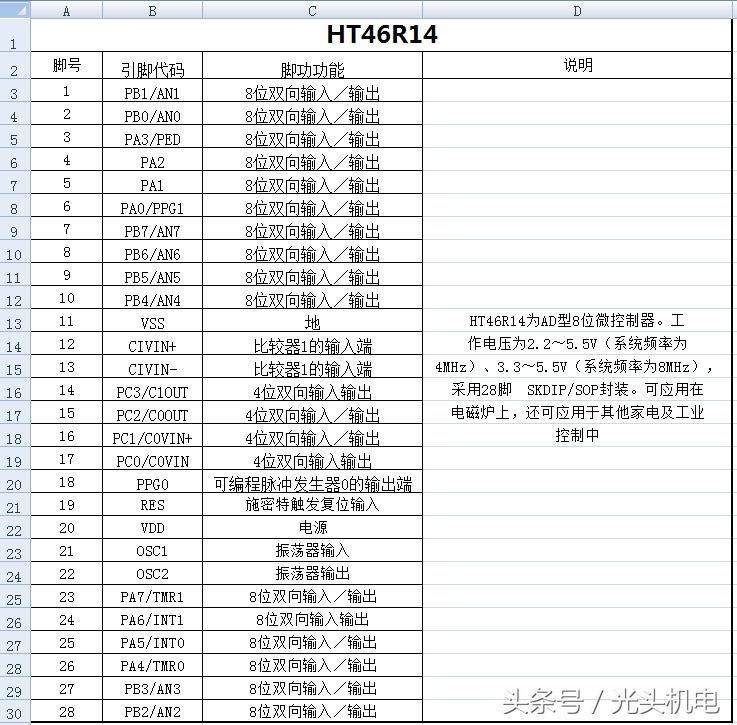

为AD型8位微控制器。采用28脚 SKDIP／SOP封装。可应用在电磁炉上，还可应用于其他家电及工业控制中

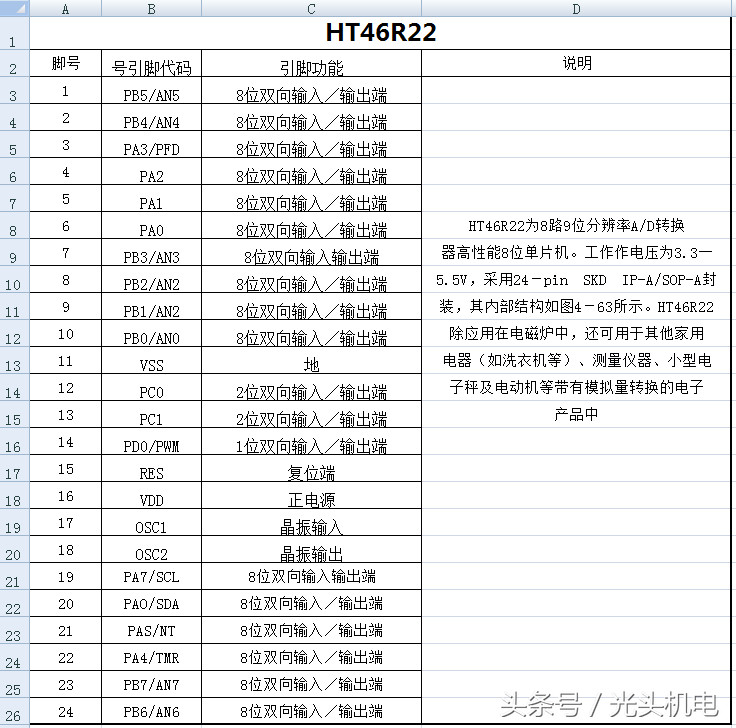

九：HT46R22

除应用在电磁炉中，还可用于其他家用电器（如洗衣机等）、测量仪器、小型电子秤及电动机等带有模拟量转换的电子产品中

十：LM324N

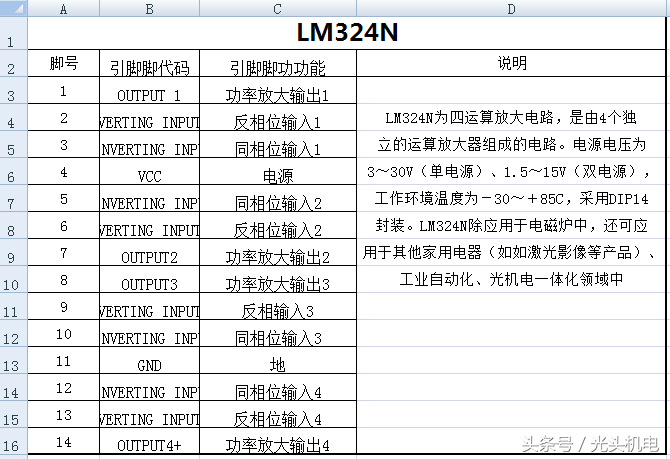

为四运算放大电路，LM324N除应用于电磁炉中，还可应用于其他家用电器（如如激光影像等产品）、工业自动化、机电一体化领域中

还有十个，下期整理分享！

看完别忘了点赞，欢迎评论指点！请关注我：光头机电，去获取更多有价值的机械电子知识！

精心分享：电磁炉控制芯片资料大荟萃第二波

前几天我整理分享了多年来收集的二十余款电磁炉控制芯片的资料中的前十款，这次把余下的整理分享出来，希望能够帮助大家！

还是老话：收集，整理，编辑过程比较辛苦和繁琐，希望大家点个赞，鼓励鼓励。

一：LM339N

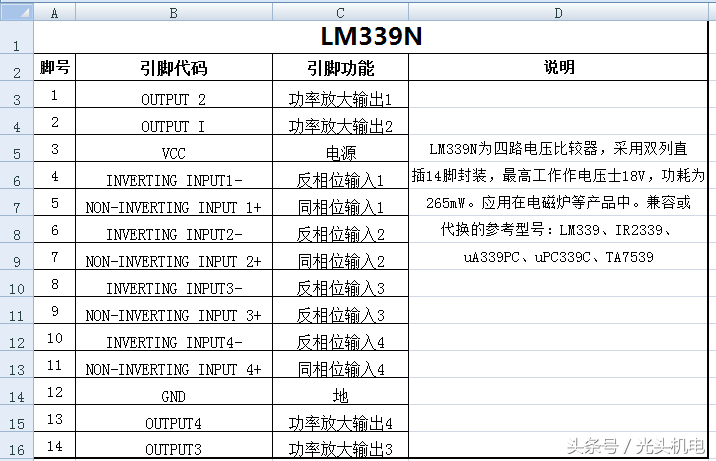

这一款IC很常见，相信很多老师傅都认识，LM339N为四路电压比较器，采用双列直插14脚封装，最高工作作电压士18V，功耗为265mW。应用在电磁炉等产品中。兼容或代换的参考型号：LM339、IR2339、uA339PC、uPC339C、TA7539

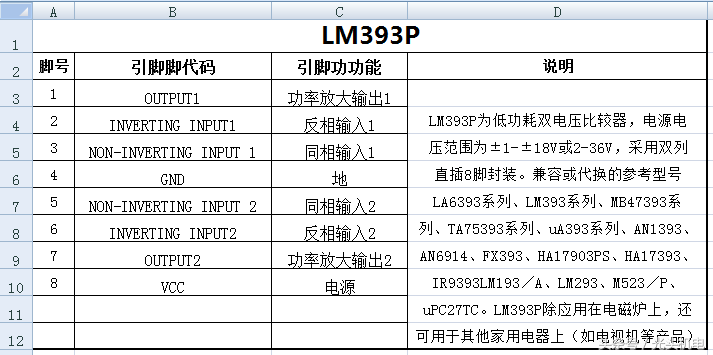

二：LM393P

LM393P为低功耗双电压比较器，电源电压范围为±1-±18V或2-3.6V，采用双列直插8脚封装。兼容或代换的参考型号LA6393系列、LM393系列、MB47393系列、TA75393系列、uA393系列、AN1393、AN6914、FX393、HA17903PS、HA17393、IR9393LM193／A、LM293、M523／P、uPC27TC。LM393P除应用在电磁炉上，还可用于其他家用电器上（如电视机等产品

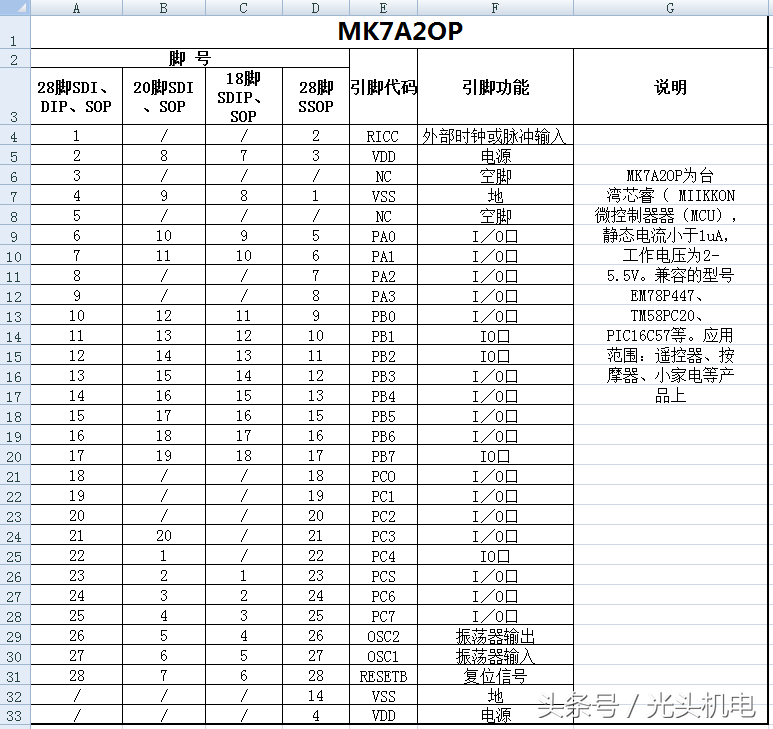

三：MK7A20P

MK7A20P为台湾芯睿（ MIIKKON微控制器器（MCU），静态电流小于1uA，工作电压为2-5.5V。兼容的型号EM78P447、TM58PC20、PIC16C57等。应用范围：遥控器、按摩器、小家电等产品上

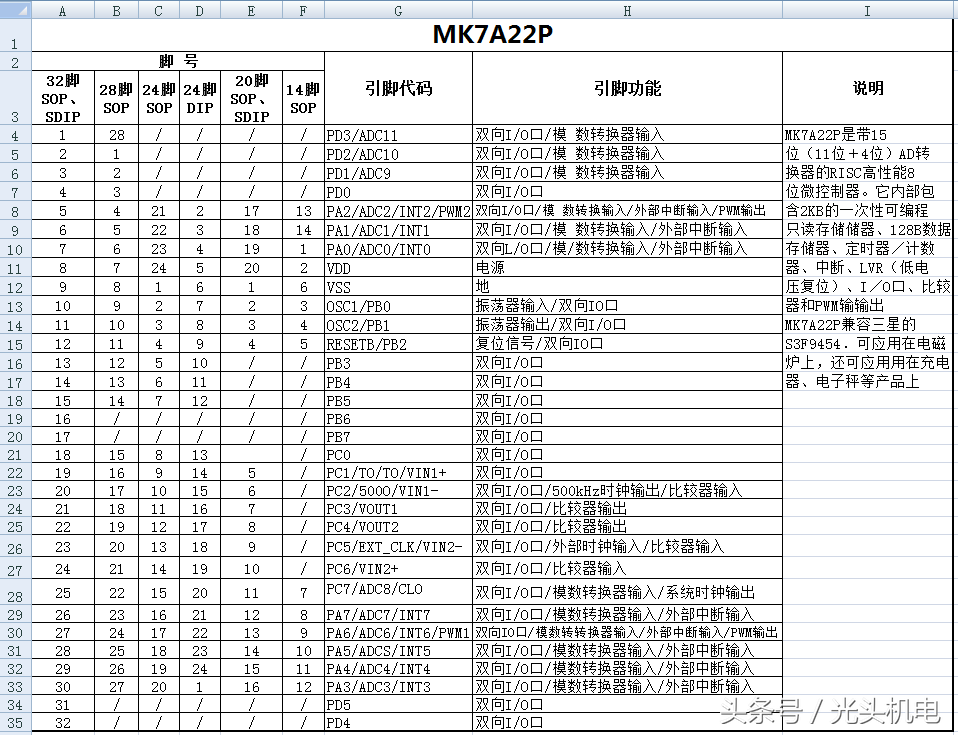

四：MK7A22P
