集成电路常见封装外形和引脚顺序识别

常见封装外形

集成电路最常用的封装材料有塑料、陶瓷及金属3类。封装外形最多的是圆筒形、扁平形及双列直插形。圆筒形金属壳封装多为8脚、10脚及12脚，如图9-7所示;菱形金属壳封装多为3脚及4脚，如图9-8所示;扁平形陶瓷封装多为14脚及16脚，如图9-9所示;单列直插式塑料封装多为9脚、10脚、12脚、14脚、16脚，如图9-10所示;双列直插式陶瓷封装多为8脚、12脚、14脚、16脚及24脚，如图9-11所示;双列直插式塑料封装多为8脚、12脚、14脚、16脚、24脚、42脚及48脚，如图9-12所示。

图9-7 圆筒形金属壳封装

图9-8 菱形金属壳封装

图9-9 扁平形陶瓷壳封装

图9-10 单列直插式塑料封装

图9-11 双列直插式陶瓷封装

图9-12 双列直插式塑料封装

引脚顺序识别

集成电路的封装外形不同，其引脚排列顺序也不一样。对圆筒形和菱形金属壳封装的集成电路，识别引脚时应面向引脚(正视)，由定位标记所对应的引脚开始，按顺时针方向依次数到底即可，常见的定位标记有突耳、圆孔及引脚不均匀排列等，如图9-13所示。

图9-13 圆筒形、菱形封装引脚排列顺序

图9-14 单列直插式集成电路引脚排列顺序

对单列直插式集成电路，识别其引脚时应使引脚向下，面对型号或定位标记，自定位标记对应一侧的第一只引脚数起，依次为①、②、③……这一类集成电路上常用的定位标记为色点、凹坑、小孔、线条、色带及缺角等，如图9-14(a)所示。有些厂家生产的集成电路，本是同一种芯片，为了便于在印制电路板上灵活安装，其封装外形有多种。例如，为适合双声道立体声频功率放大电路对称性安装的需要，其引脚排列顺序对称相反。一种按常规排列，即自左向右;另一种则自右向左，如图 9-14(b)所示。对这类集成电路，若封装上设有识别标记，按上述规律不难分清其引脚顺序。但有少数这类器件上没有引脚标识标记，这时应从它的型号上加以区别。若其型号后缀中有一字母R，则表明其引脚顺序为自右向左反向排列。例如，M5115P与M5115PR、HA1339A与HA1339R、HA1366W与HA1366WR等，前者其引脚排列顺序自左向右为正向排列，后者引脚排列顺序则自右向左为反向排列。

对双列直插式集成电路，识别其引脚时，若引脚向下，即其型号、商标向上，定位标记在左边，则从左下角第一只引脚开始，按逆时针方向，依次为①、②、③……如图 9-15 所示;若引脚向上，即其型号、商标向下，定位标志位于左边，则应从左上角第一只引脚开始，按顺时针方向，依次为①、②、③……

图9-15 双列直插式集成电路引脚排列顺序

顺便指出，有个别型号集成电路的引脚，在其对应位置上有缺脚(即无此输出引脚)。对这种型号的集成电路，其引脚编号顺序不受影响。

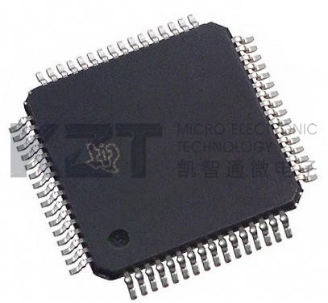

对某些软封装类集成电路，其引脚直接与印制电路相结合，大部分音乐/音响/语言集成电路采用这种封装形式，如图9-16所示。对四列扁平封装的微处理器集成电路，其引脚排列顺序如图9-17所示。

图9-16 软封装集成电路引脚排列

图9-17 四列扁平封装集成电路引脚排列顺序

芯片的常见引脚有哪些？

芯片引脚，又叫管脚，英文叫Pin。就是从集成电路（芯片）内部电路引出与外围电路的接线，所有的引脚就构成了这块芯片的接口。引线末端的一段，通过软钎焊使这一段与印制板上的焊盘共同形成焊点。

芯片的常见引脚有哪些？一般芯片有很多引脚，常见的可以归结为这几类：

1.电源引脚 VCC 和VSS,这是给芯片提供电源的；

2.复位引脚，RST,现在芯片内部都有复位电路；

3.时钟引脚，OSC,给芯片提供时钟信号；

4.输入输出引脚，提供输入输出信号，传输存储，控制信息的；

5.特殊功能引脚，提供驱动的，使能ENA等等；
