序言

作为一名电粉或是数码极客，最不能缺少的莫过于一款高精度、多功能、全兼容的USB测试仪了。专注于充电领域的ChargerLab已开发出多款专业的USB测试仪表，包括FL001、FL001S、FL001C、KM001、KM001C、KT001。其中飞龙系列中的FL001S为三代新品，在前代飞龙的基础上做了诸多改进，功能更强，因而冠以代号“超级飞龙”。

一、外观设计更佳

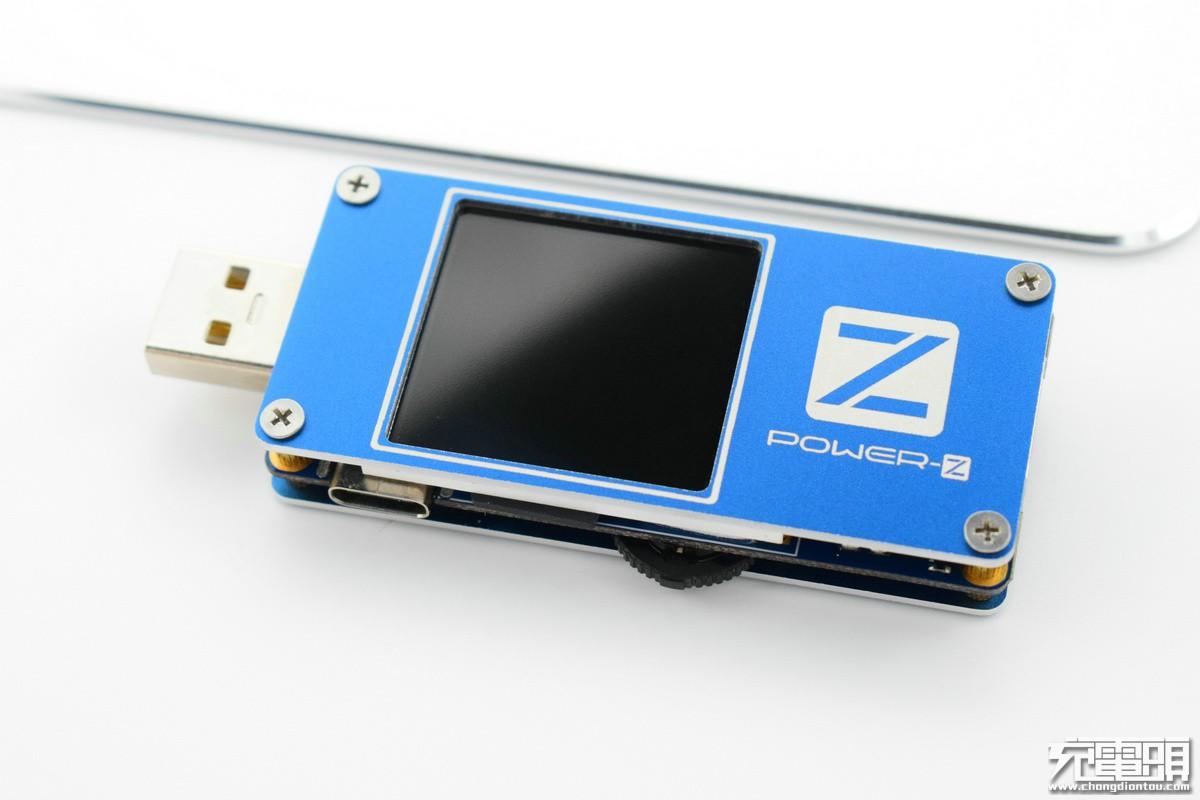

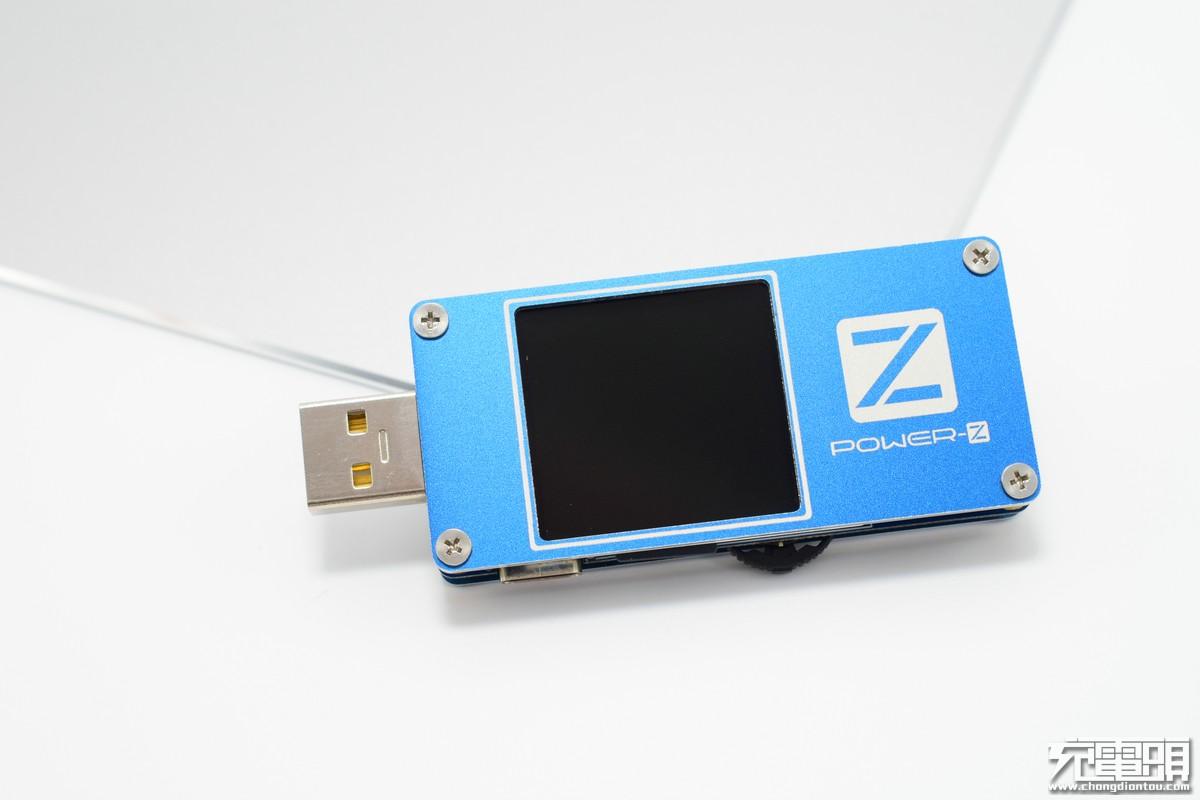

相较于前代产品，三代 POWER-Z FL001 SUPER表在外观上做了不少改进。最为直观的就是前后面板由覆铜玻纤板替换成了铝合金，色调延续飞龙系列的蓝色系，但是颜色趋浅，由原来的宝蓝改为湖蓝。表面处理工艺采用铝合金常见的阳极氧化着色，由于是金属基底，表面色泽在不同角度下可呈现更为丰富的色彩变化。POWER-Z Logo及屏幕框线依然采用经典的白蓝配色，清新简洁。屏幕与前代一致，1.44“ TFT LCD屏，因此整体外观尺寸未变，长度约为79mm，宽度约为34mm，厚度约11mm。

前后铝合金面板切割为CNC铣切工艺，边缘平整；铝合金面板也有足够的厚度，比不锈钢面板更轻却不失坚固和耐用性。

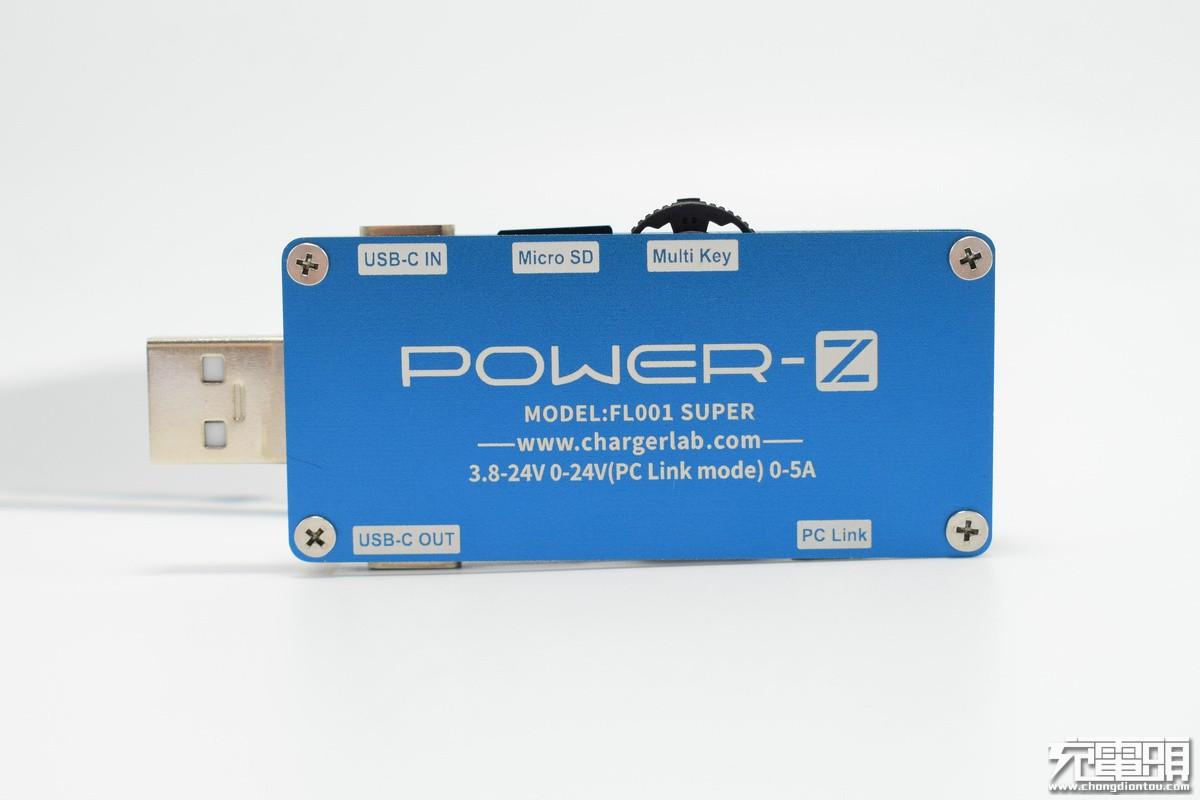

背板印字和布局与前代相同，湖蓝色和白色字体配合更加美观。在 PC-Link 模式（外部供电模式）下，POWER-Z FL001 SUPER表支持 0-24V 电压范围，日常支持 3.8-24V 电压范围；电流范围 0-5A，最大可承受120W负载测试。POWER-Z FL001 SUPER表共有5个IO接口，分别为：输入USB-A、Type-C各一；输出USB-A、Type-C各一；一个PC-Link接口（Micro口）。操作互动通过一个三向波轮按键实现，比较特别的是该表还配置了一张TF卡，猜测可能用于数据存储。

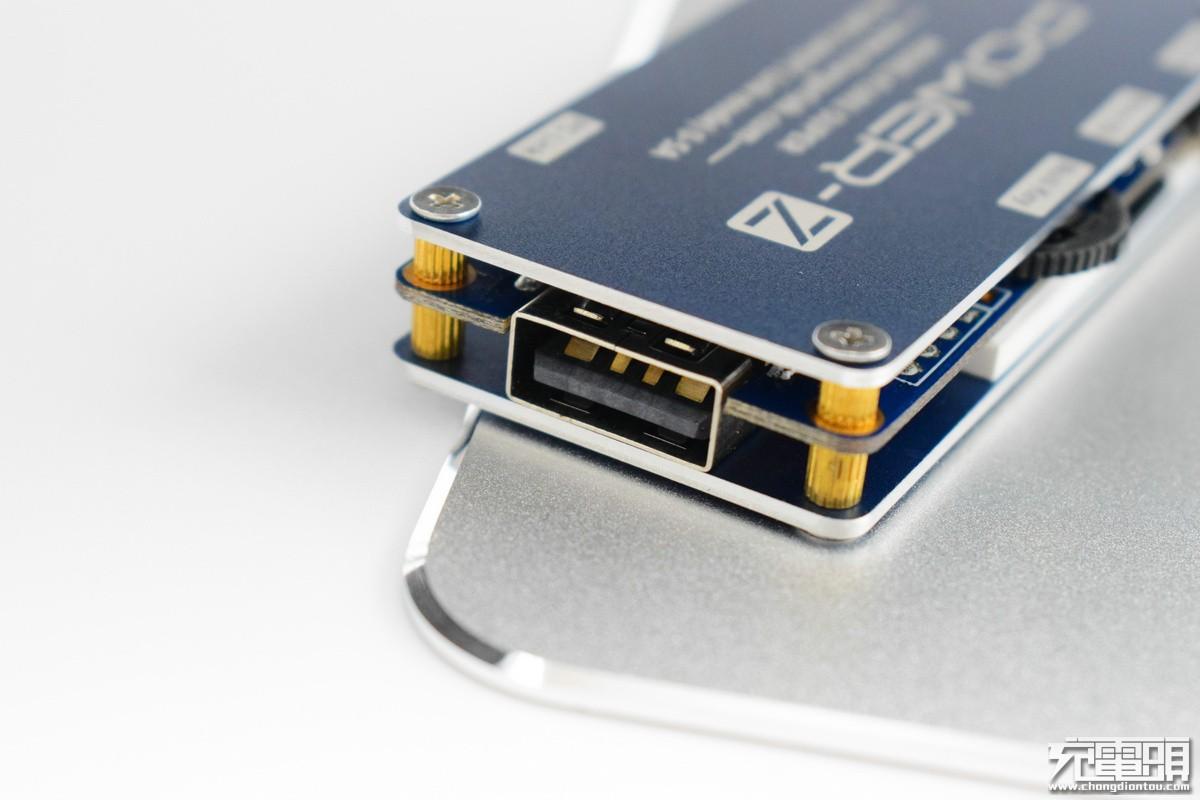

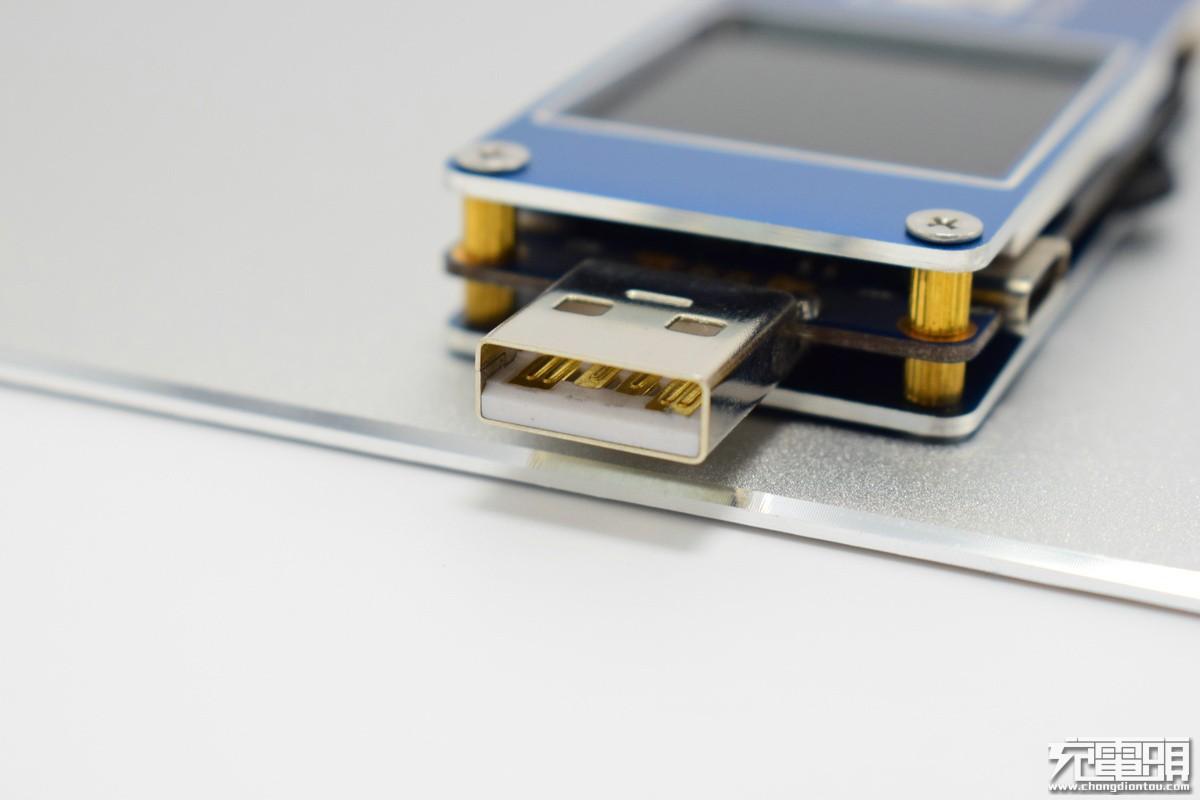

POWER-Z FL001 SUPER 输入端有两个，前端是目前应用最广的 USB-A 型插头，在 USB-A 还未退出历史舞台的今天，A口的保留让仪表更具实用性。POWER-Z FL001 SUPER 在这一代选用了V+V-触点加宽型公头，可很好的增强过流能力。

同样的在末端的USB-A输出母座也采用了V+V-触点加宽型配件。

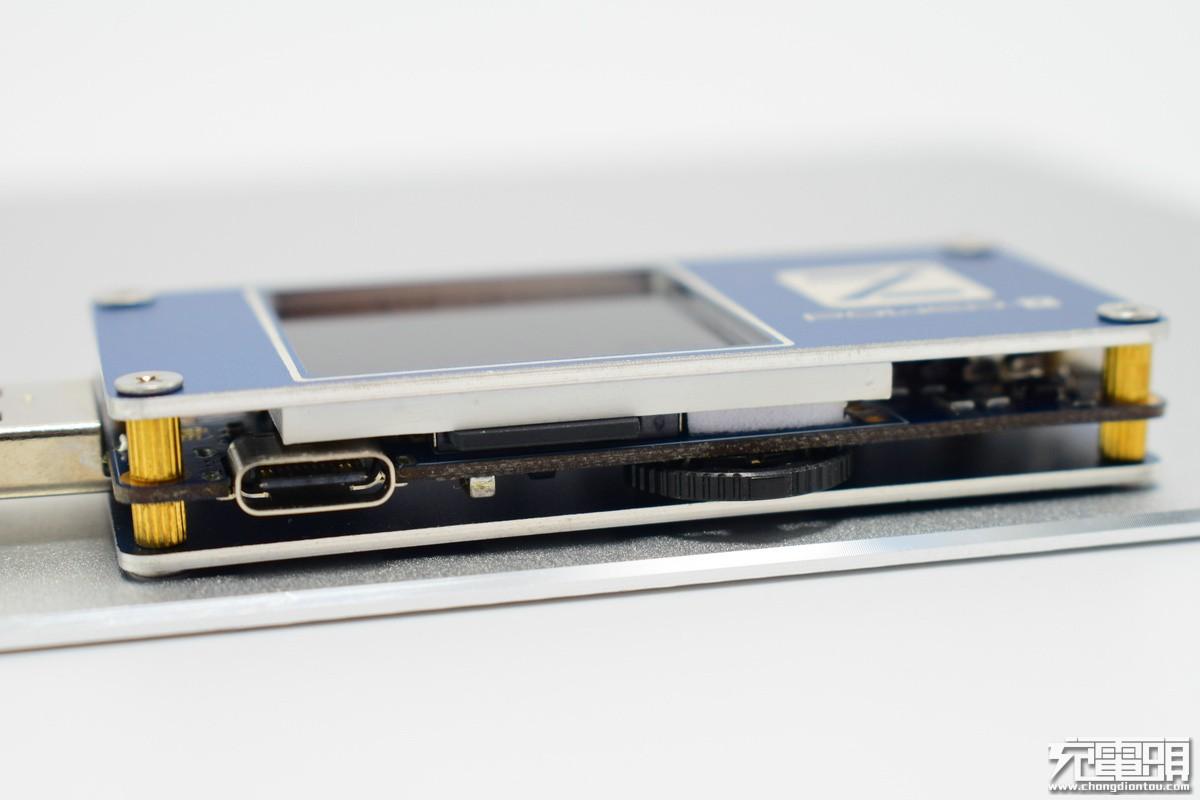

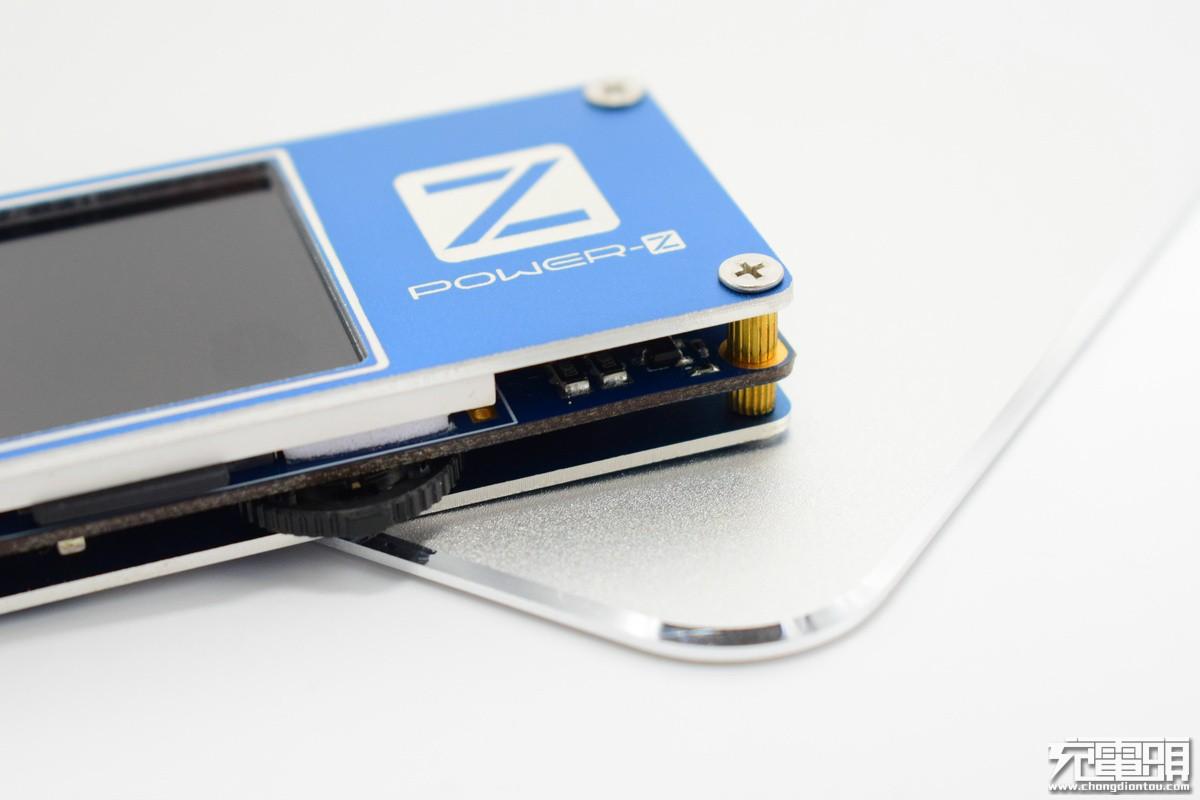

所有的元器件都布局在中间的PCB上，与上下铝合金面板以铜柱连接并用不锈钢螺丝紧固，结构十分牢固。在表的下沿从左至右分别是Type-C输入、TF卡槽和三向波轮按键。

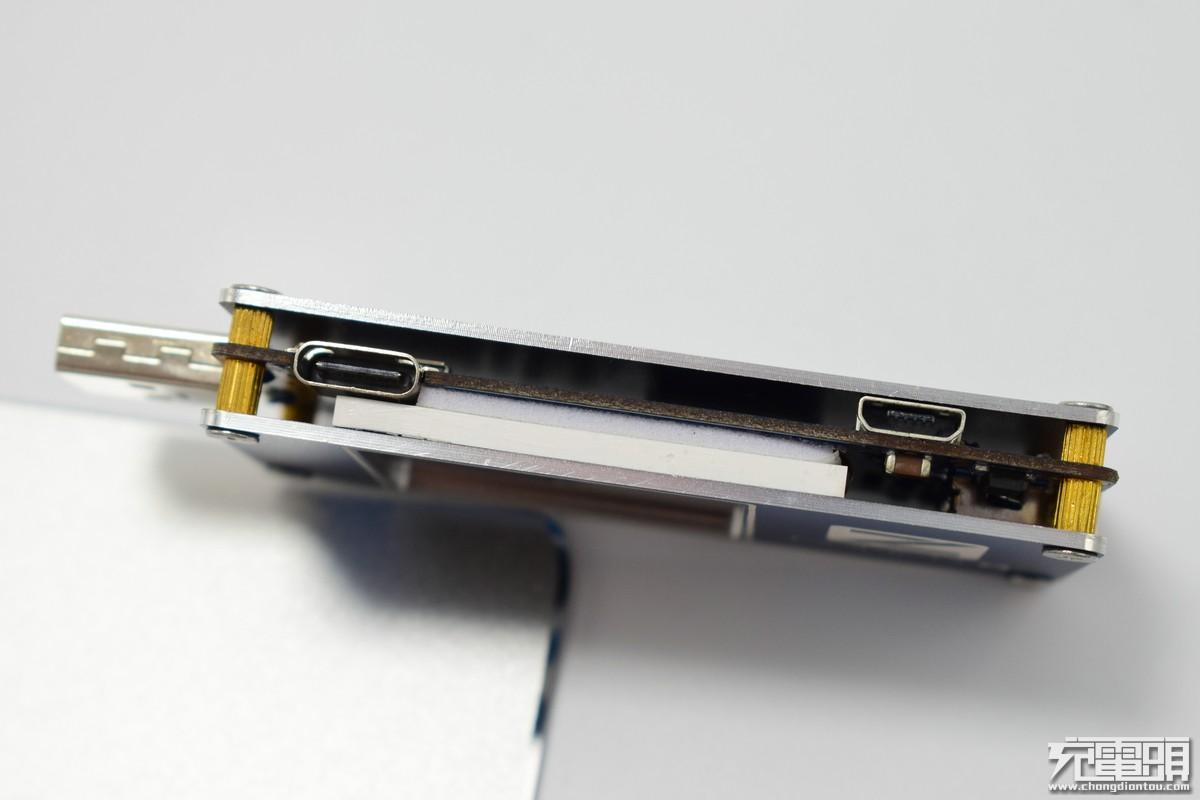

上沿则是Type-C输出及Micro USB规格的PC Link端口。

二、功能改进更强

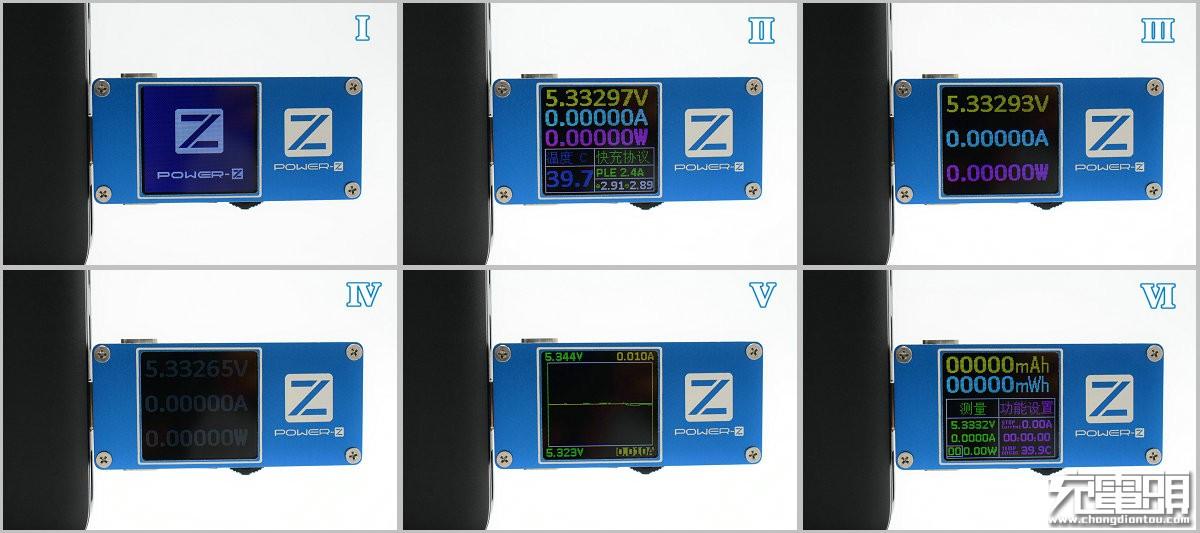

POWER-Z FL001 SUPER 以分屏方式切换功能界面，每一屏对应一项功能，共计有12屏。下面对主要功能进行解析、体验。

1、高精度电压电流测试

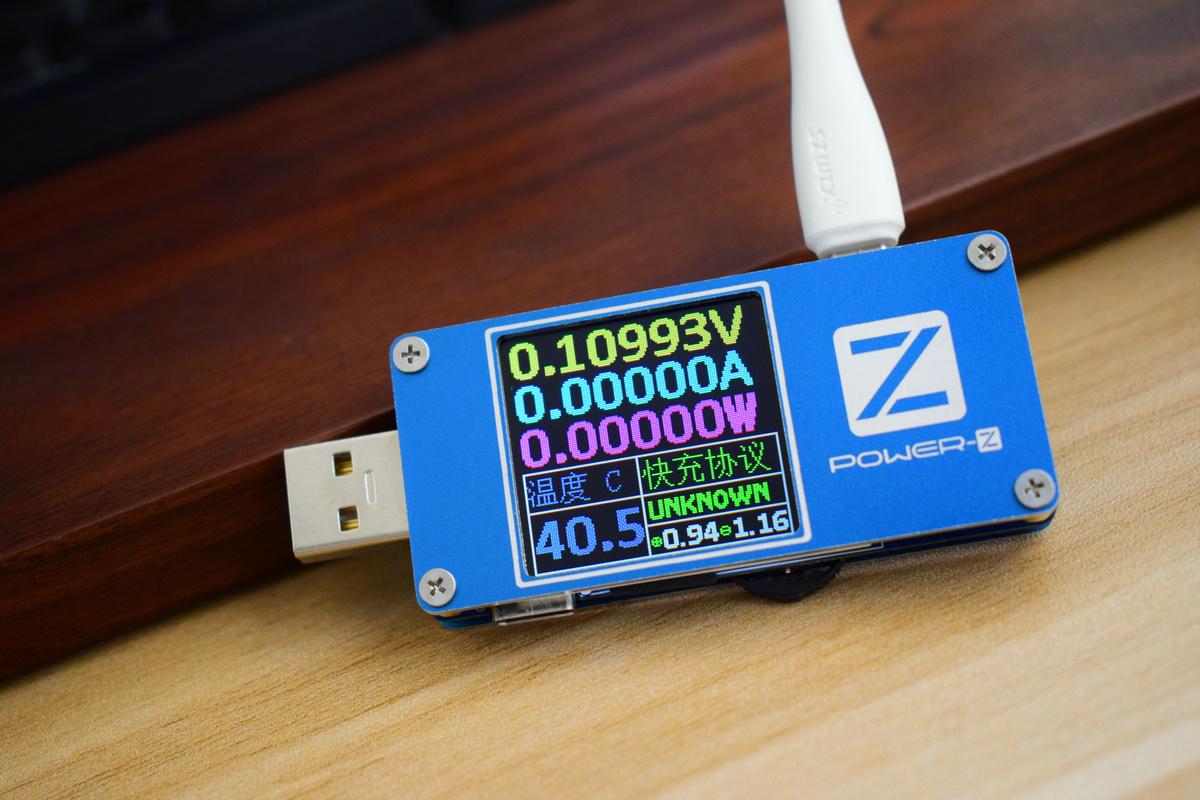

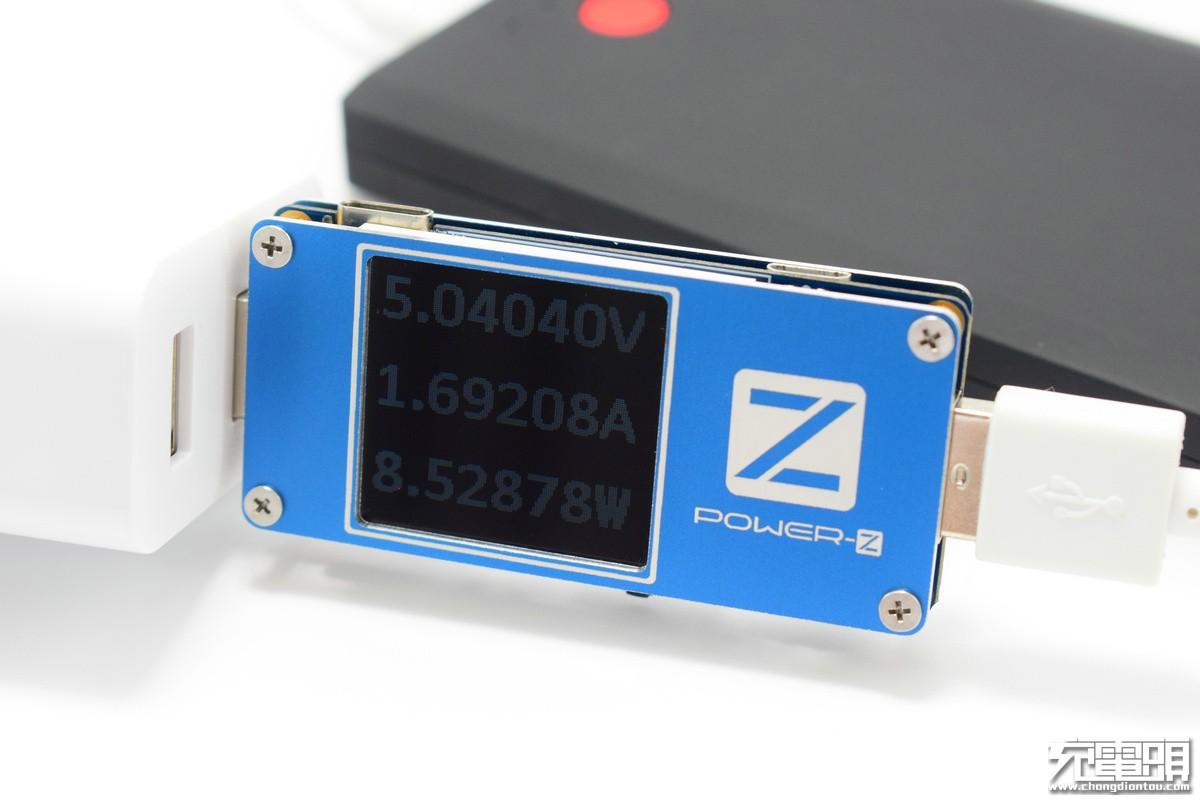

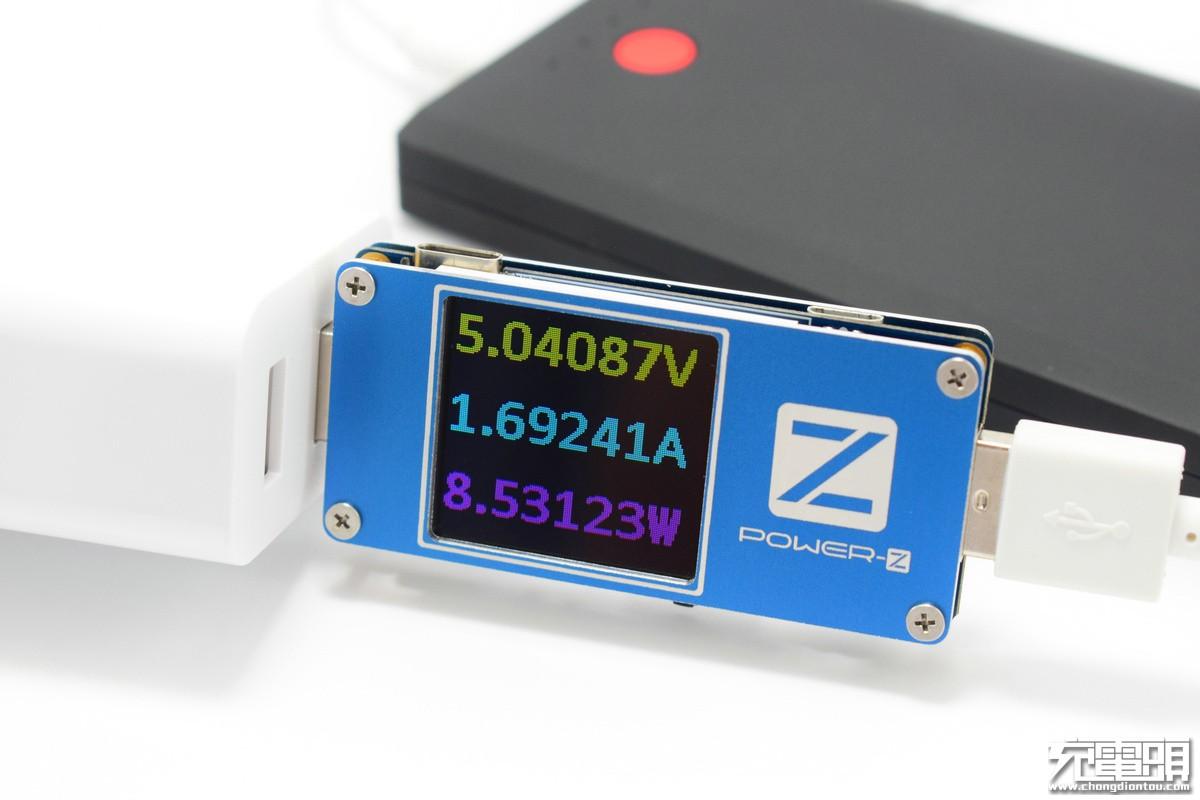

这是多功能USB测试仪的最基础功能，也是最实用的功能之一。它能实时监测电压、电流值并计算对应功率值。POWER-Z FL001 SUPER 数值精确到小数点后5位，足以满足日常检测需求。在电压、电流、功率显示界面，三项数据横向三行排列，以黄、蓝、紫色分别显示，直观、清晰。

波轮向右波动，可切换显示方式为黑白显示，三项数据排列方式相同，数值变为暗光白色；此模式适合夜间实时监测使用，光线柔和不刺眼。

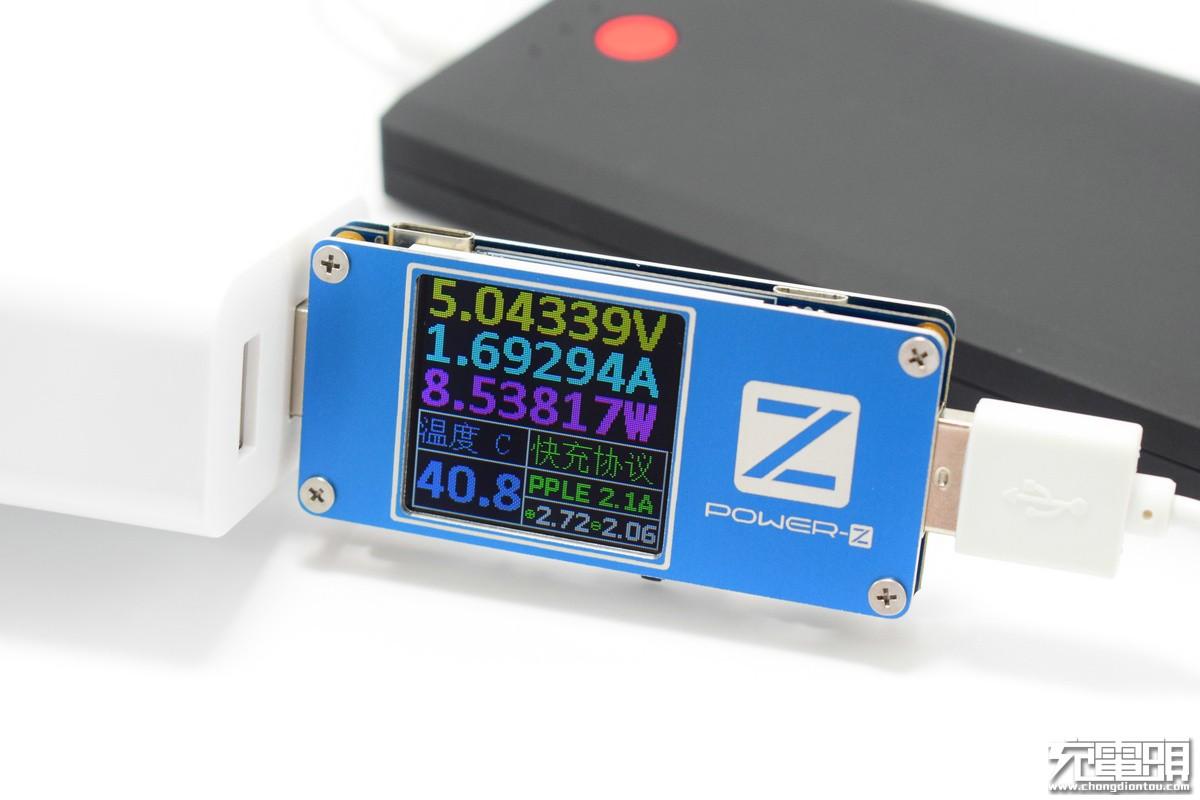

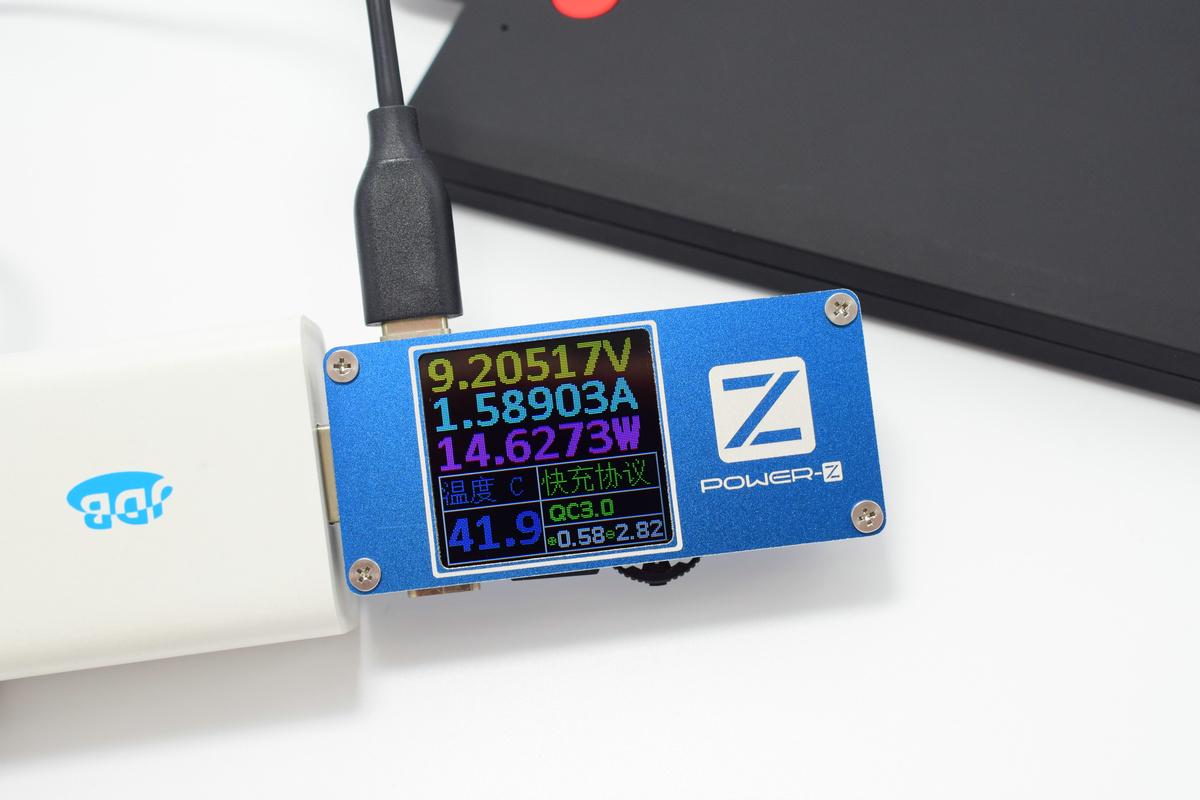

电粉在对充电头或者移动电源进行测试时，往往希望获得更多的电气参数，那么多信息显示方式就可以满足你的要求。在这种显示方式下，除了同等位数的电压、电流、功率显示之外，还有MCU温度、快充协议类型及D+ D-电压信息。由此可以直观的知道目前握手的充电协议，对于充电周边设备测试有重要的参考意义。

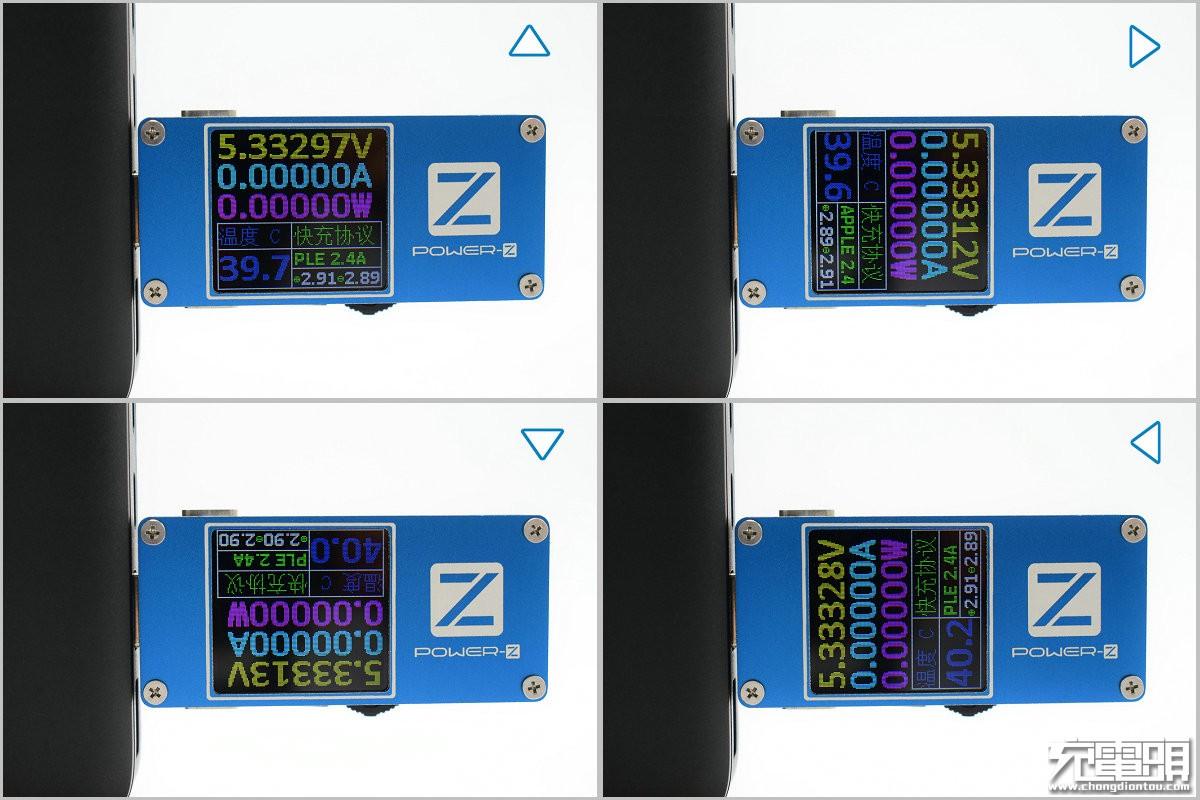

歪着脑袋看表曾经是电粉里的一个笑话，短按波轮让显示屏在四个方向旋转是飞龙表首创的功能，该功能同样的在新代表中得以保持。

2、高速率电压电流波动曲线

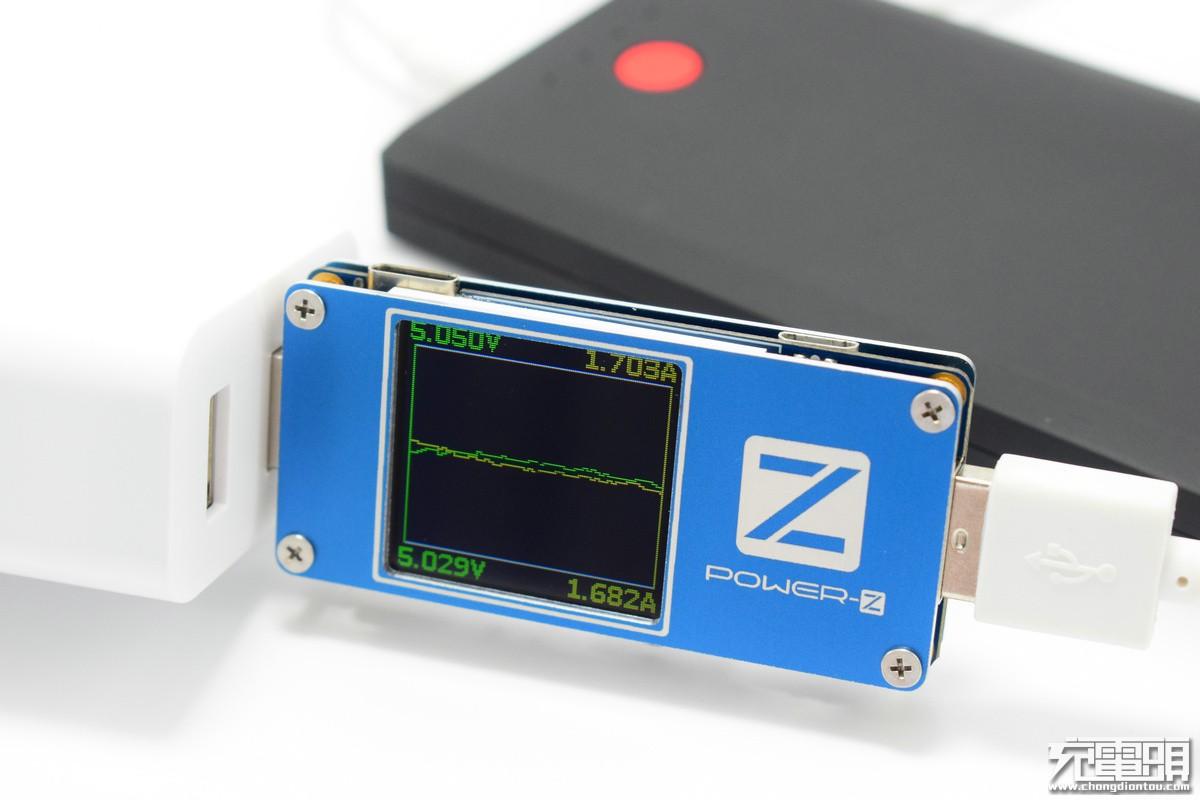

通过高速率的对实时电压电流数值进行采集并绘制曲线，能以图形方式反映充电过程中电压电流的微小波动，从而判断供电设备稳定性或充电状态变化情况。

3、快充协议测试

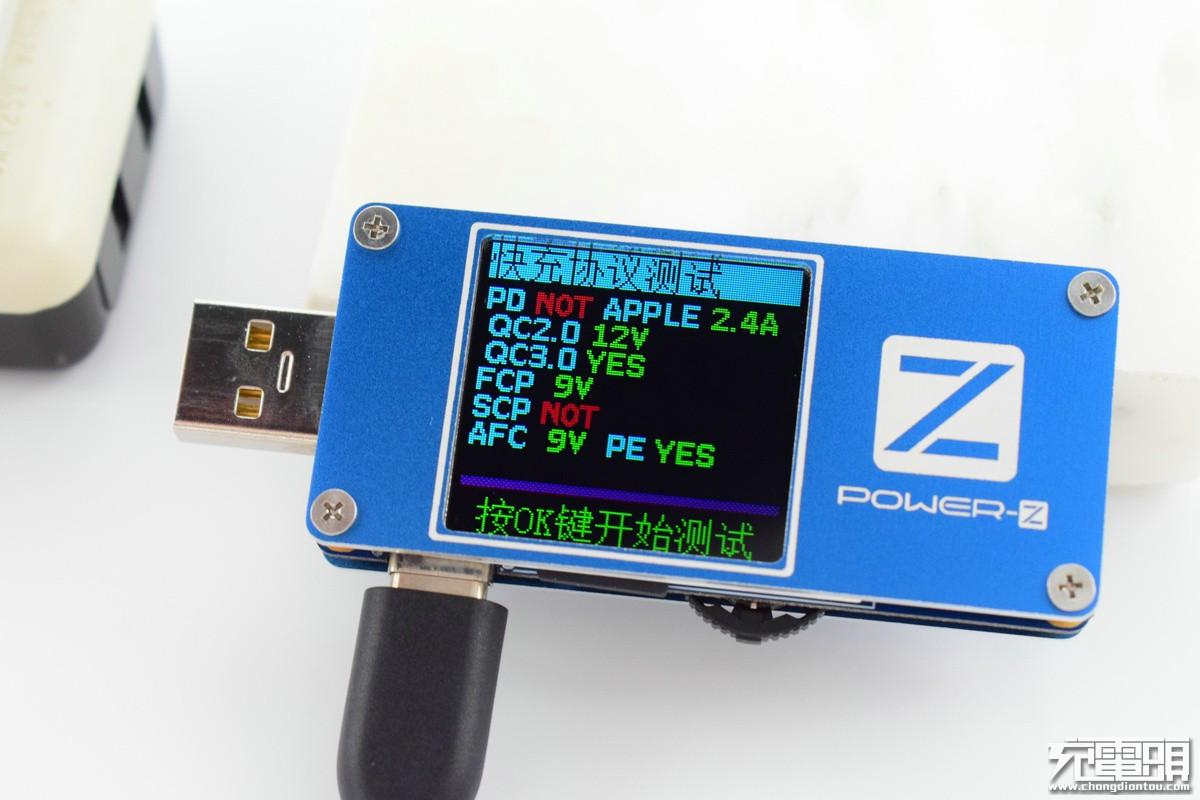

这项功能在圈内也称之为“快充协议嗅探”，是测试供电设备支持快充协议种类最快速的方法。POWER-Z FL001 SUPER 支持PD、Apple、QC、FCP、SCP、AFC等主流快充协议的嗅探。值得强调的是，超级飞龙还支持MTK-PE协议嗅探，由于MTK-PE协议的特殊性，嗅探需要加载负载，普通USB测试仪几乎都不支持PE嗅探功能（除多功能电子负载外）。基于此，POWER-Z FL001 SUPER 内置负载，解决了MTK-PE协议嗅探问题，成为同类便携USB测试仪中首款支持MTK-PE协议嗅探的仪表。

4、快速线阻测试

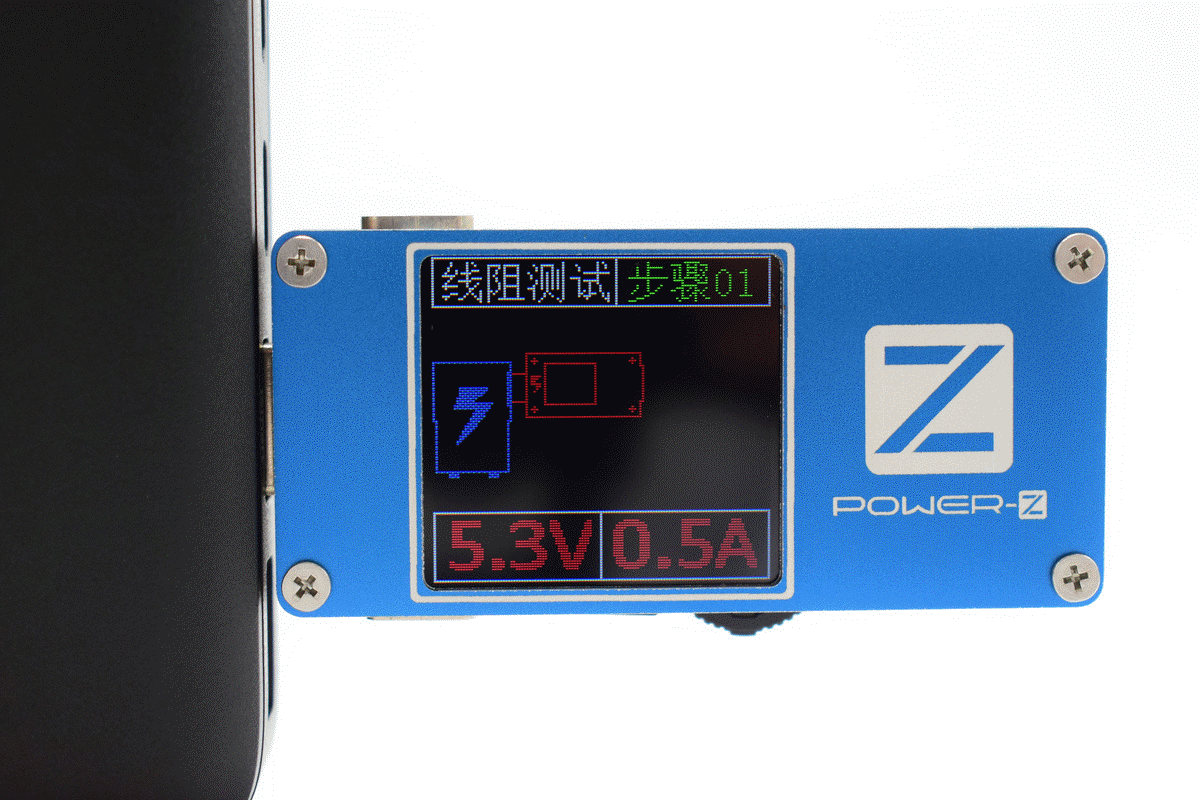

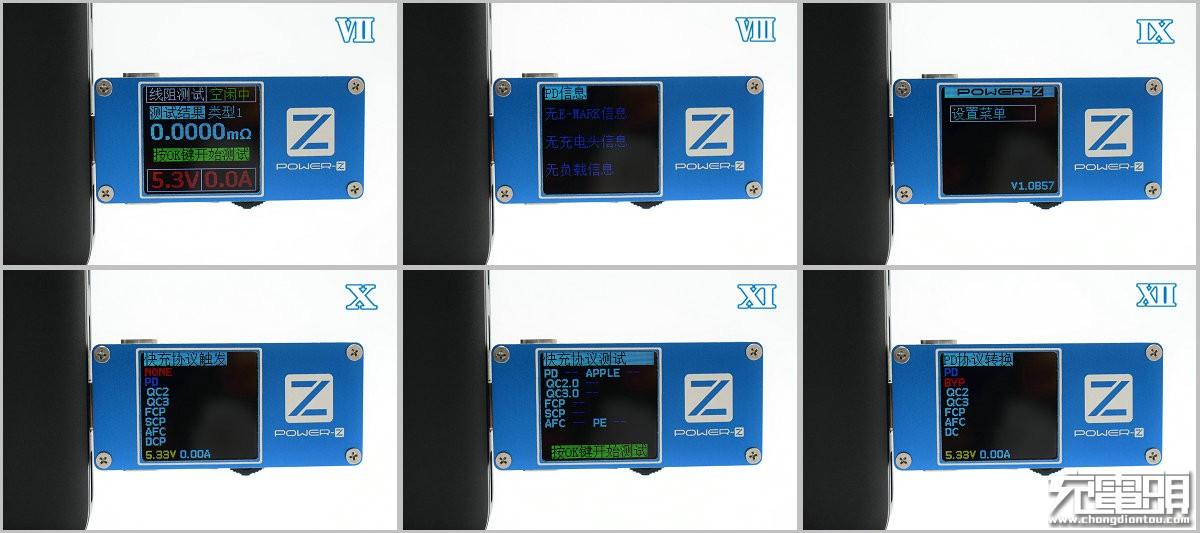

说到MTK-PE协议嗅探，得再说说 POWER-Z FL001 SUPER 内置负载另一项便捷功能：快速线阻测试。由于内置了负载，原本复杂的线阻测试变得十分的快捷简单，仅仅只需要三个步骤：1、A端接入供电；2、被测C-C（或A-C）线在IN、OUT端接成环路；3、按OK键，就完成了被测线缆的线阻测试，非常方便。

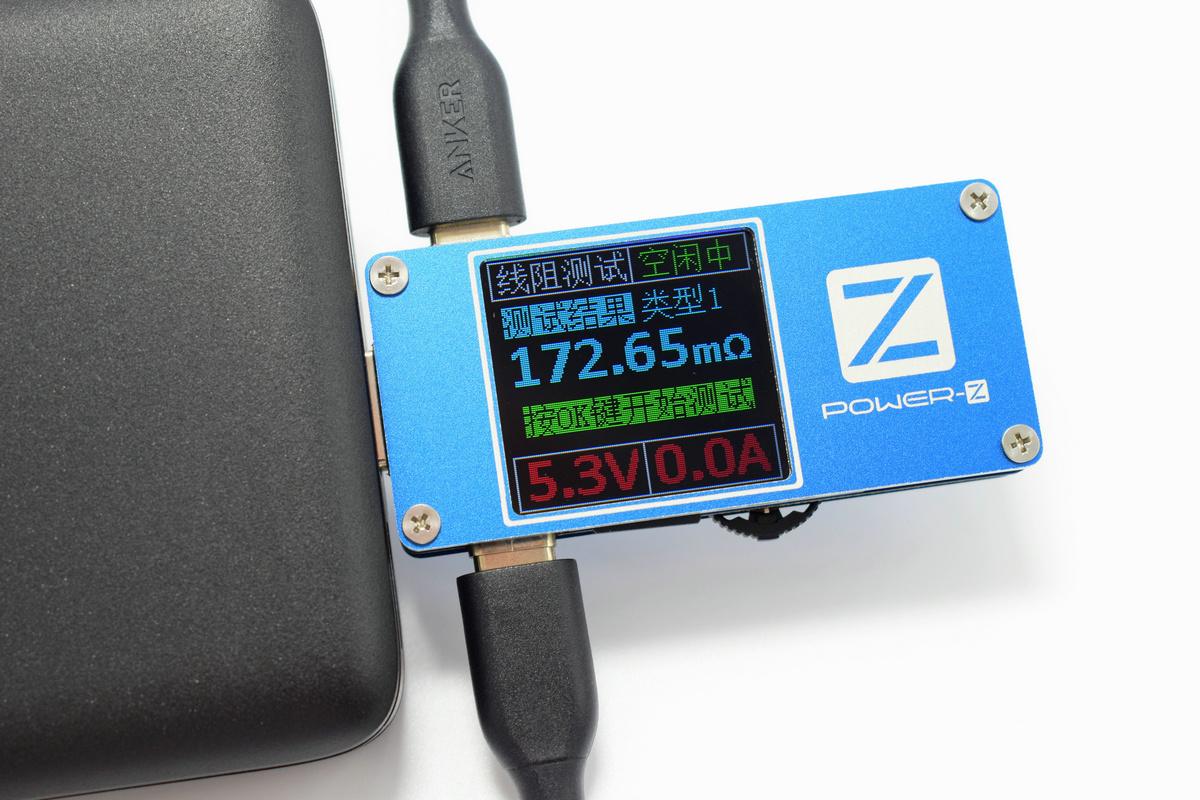

这是对某款C-C线缆的线阻实测数据，线阻是线缆品质的一个重要指标。 POWER-Z FL001 SUPER 对 C-C 和 A-C 线缆线阻的快速测试功能，无疑是电粉或极客们的又一利器。

5、离线测容功能

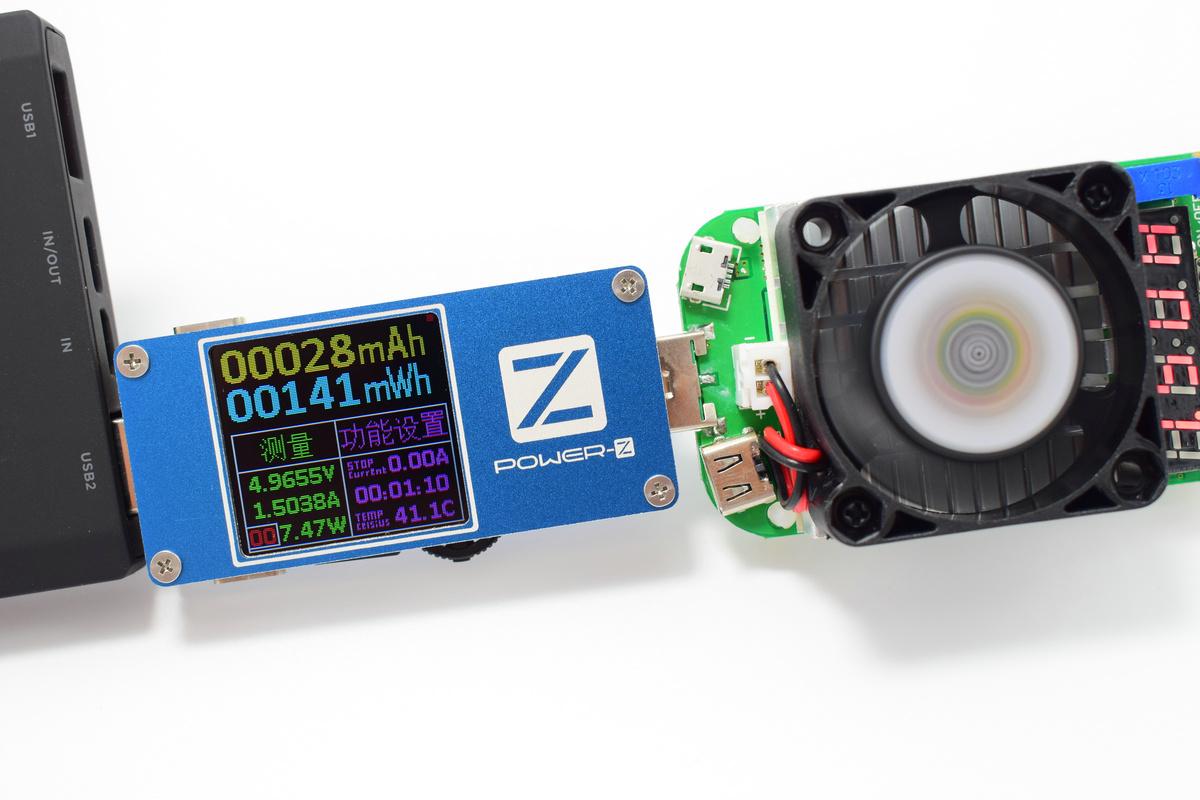

移动电源或数码设备内置电池容量也是电粉关心的重要数据之一，POWER-Z FL001 SUPER 支持离线容量测试功能，且离线数据可记录32组。无论是放电还是充电状态，接入恒流负载（负载设定好恒流值），在离线测试界面短按OK键，左下角离线数据两位序号变黄色时，左右选择记录组序号，再按OK键即开始离线记录；此时记录组序号变为红色，同时右上角有间歇闪动红点指示。通过设定电流阈值，可完成充电或放电离线记录的自动停止，可以做到记录过程的无人值守，且便于一般用户上手。

6、快充协议触发功能

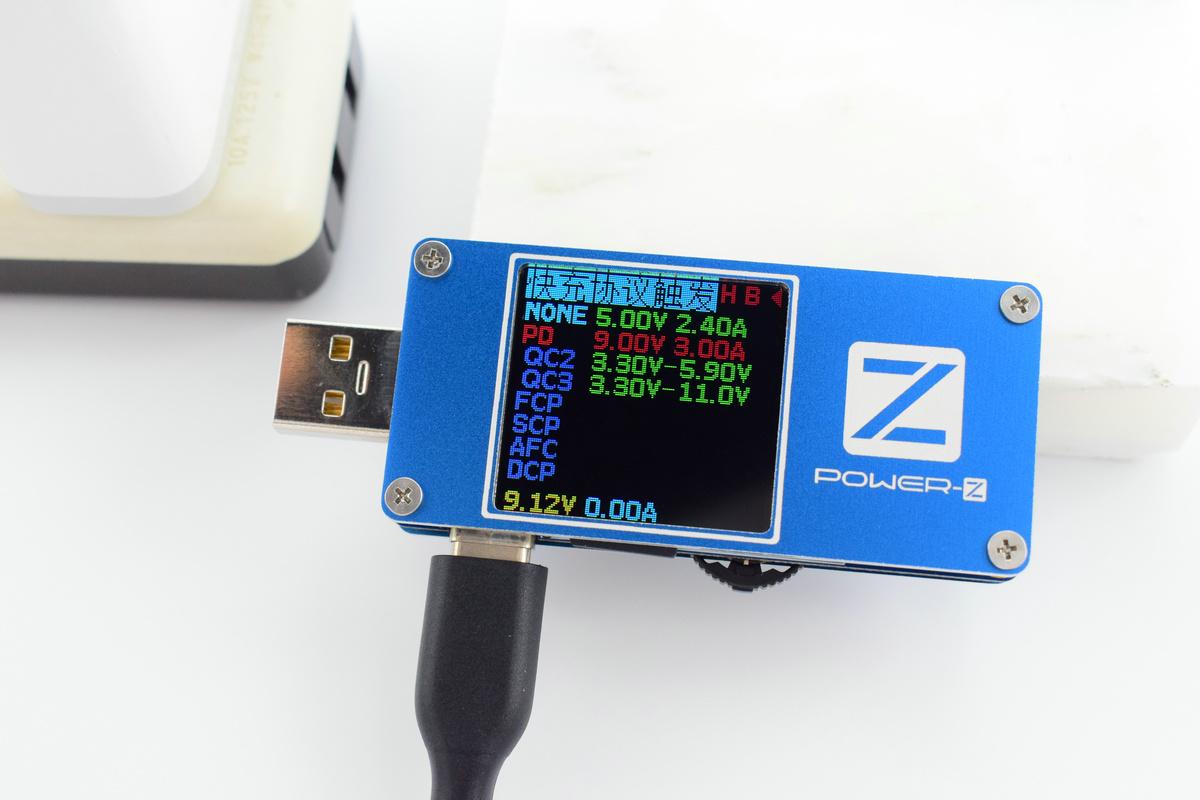

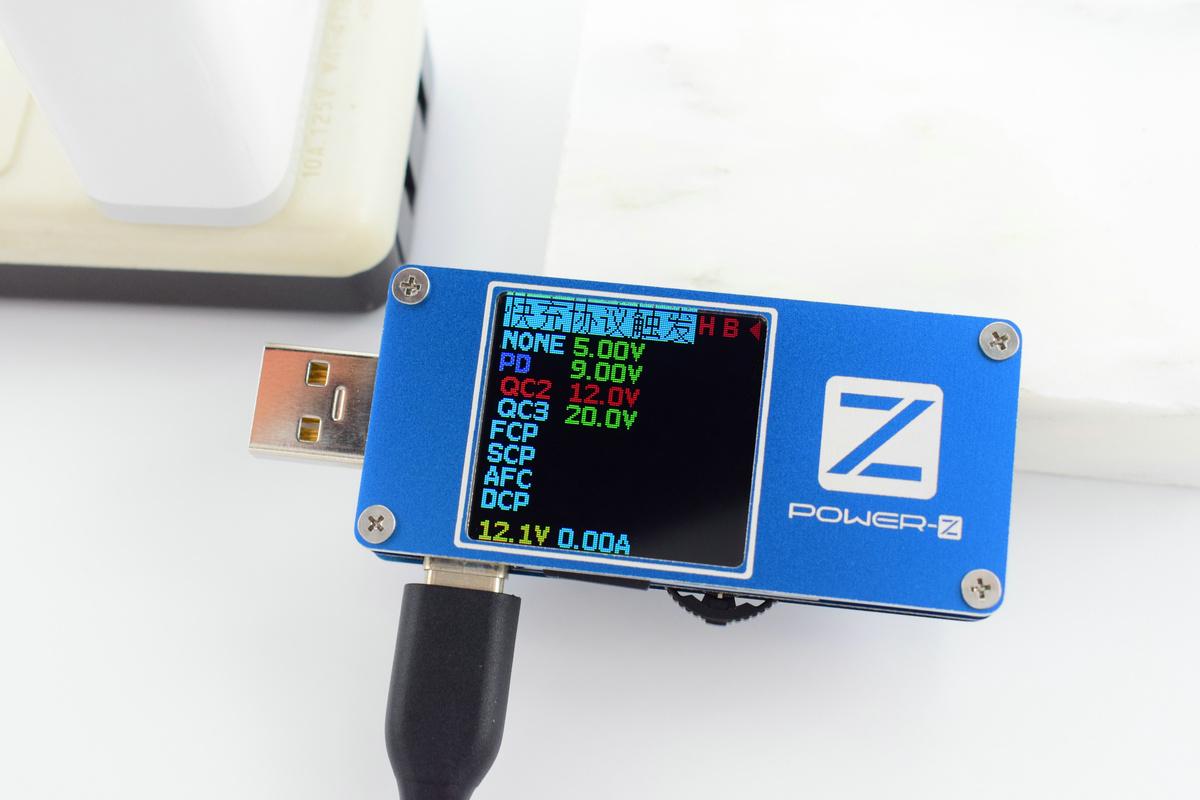

快充协议触发是高端USB测试仪的进阶功能之一，POWER-Z FL001 SUPER 支持PD、QC、FCP、SCP、AFC、DCP主流协议的触发，当协议名称为黄色时是备选状态，通过波动波轮进行选择，按下OK键，字体变红为触发状态。界面显示直观、操作便捷易懂。

7、PD相关功能

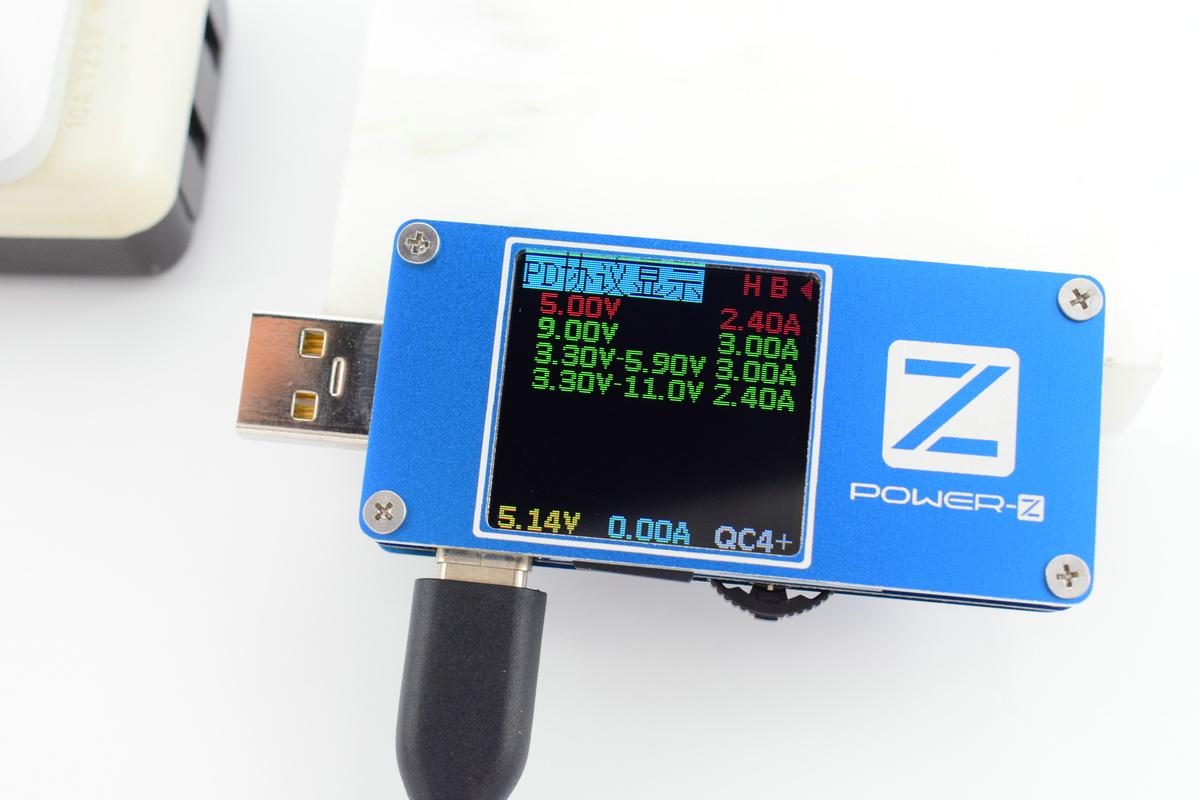

飞龙表是最早支持 Type-C 口的USB测试仪，其后在对PD测试的相关功能上也进行了不断的改进。POWER-Z FL001 SUPER 支持PD协议显示，即PDO报文显示，可快速测试PD电源适配器或移动电源支持的PDO，界面信息完整，包含各电压段及支持电流值显示。

POWER-Z FL001 SUPER 不仅单纯支持PDO显示，同时也支持 PD 诱骗触发功能。操作与快充协议触发相同，快捷方便。触发成功后，屏幕下方显示触发后实时电压、电流值，无需切换屏显；对于实时监测或极限负载测试十分的实用。

随着PD协议的普及，E-Mark C-C线也纷纷上市，对于E-Mark 信息获取成为鉴别线缆是否内置E-Mark芯片最直接的方法，POWER-Z FL001 SUPER 支持这一功能。

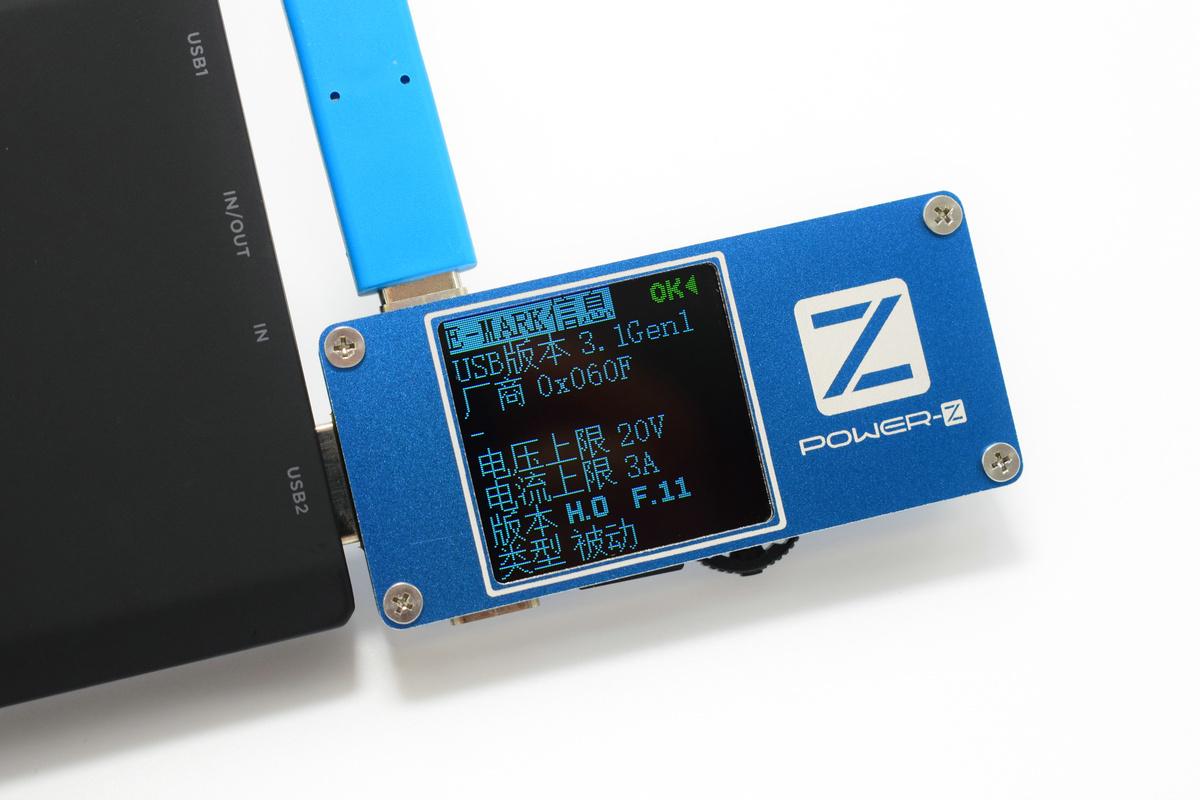

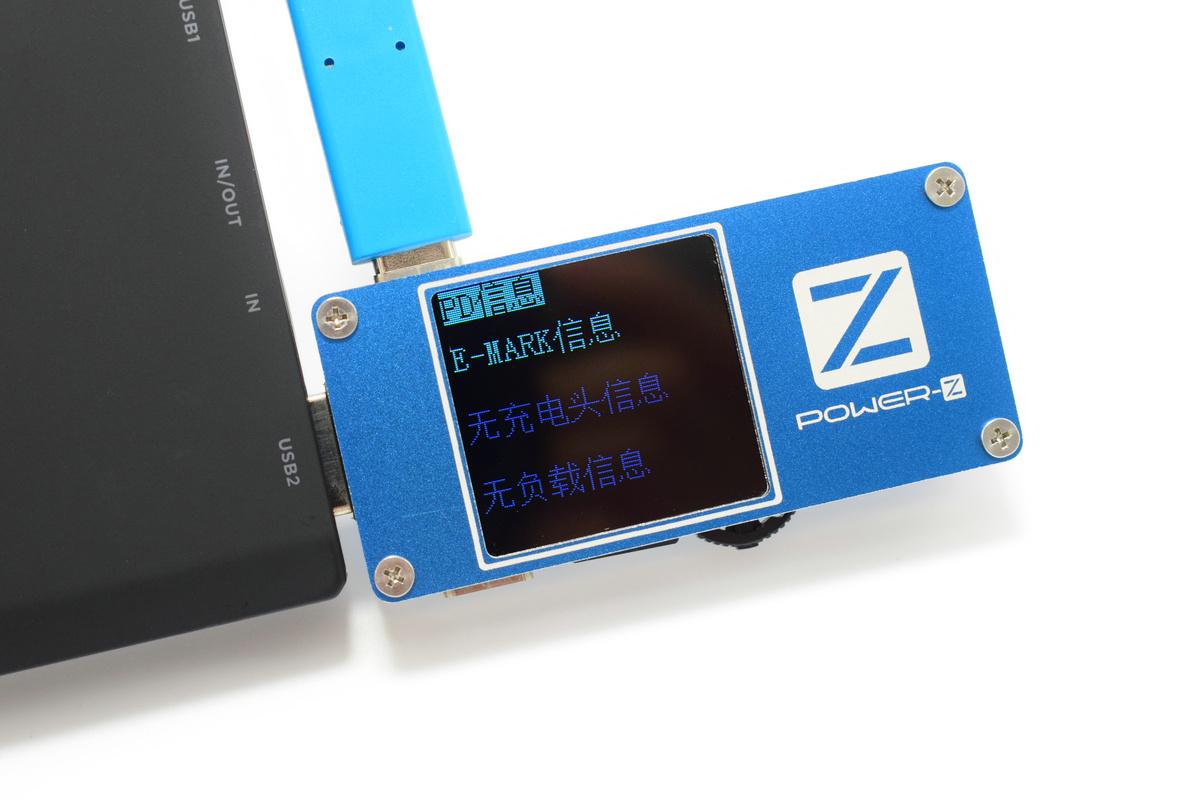

操作依然简单方便：A口供电，在 C-OUT 口接入 C-C 线缆，按下OK键，完整的E-Mark信息就显示在屏上了。图示是某款C-C 线缆实测E-Mark信息。

如果说上述功能是PD的基础测试功能，那 POWER-Z FL001 SUPER 的PD协议转换就是一个实用且高阶的功能。简言之，超级飞龙可以将QC、FCP、AFC等其它协议转换为PD，从而供电给支持PD的设备。由此，电粉们手上的各种协议的充电头可以通过超级飞龙转换，立马变成支持PD协议的充电头。

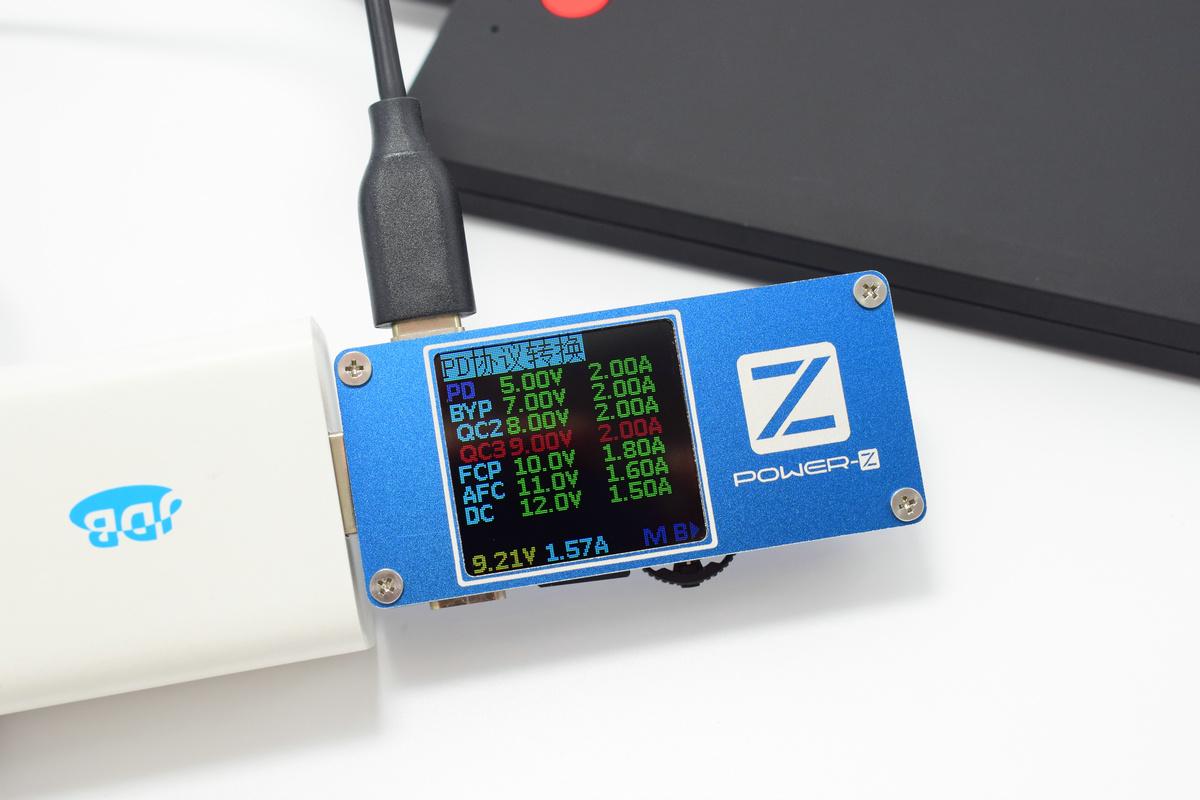

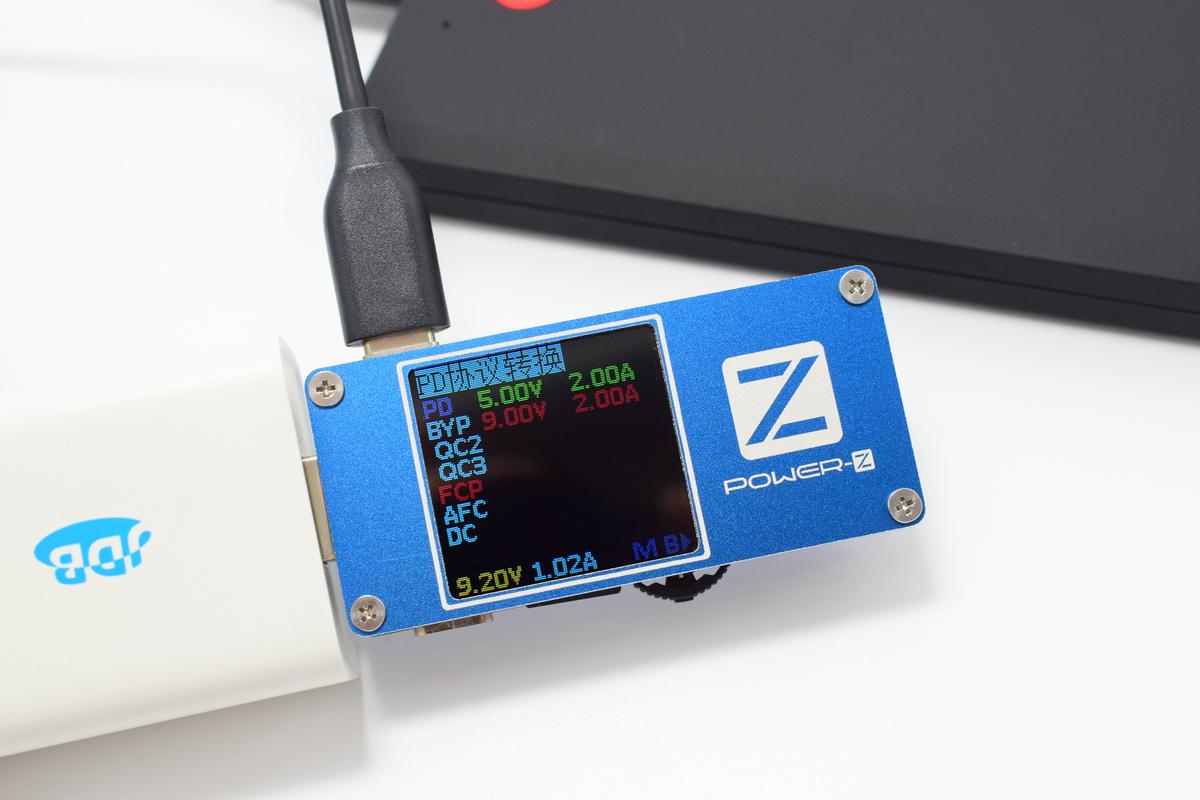

图示为实测一款QC3.0充电头通过超级飞龙转换为PD后，给联想PD移动电源供电。

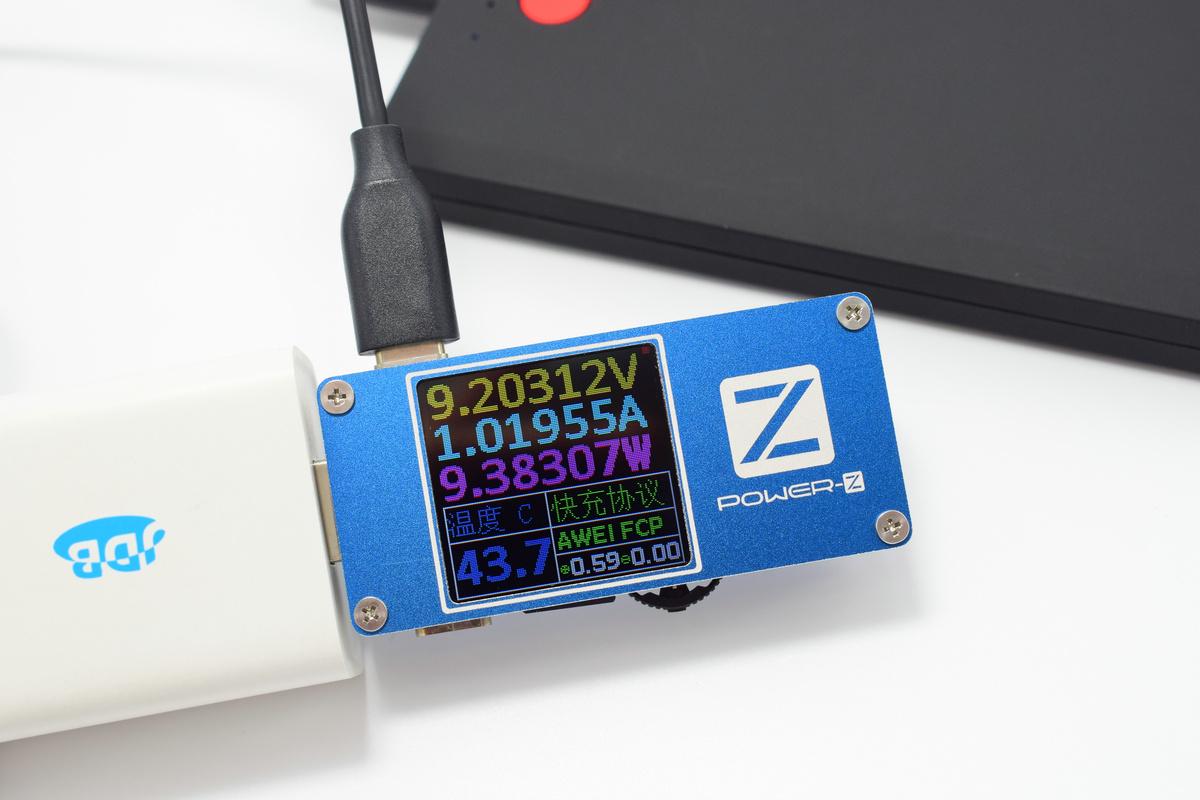

也可以选择华为的FCP协议转换为PD，实测转换顺利。

8、关于设置

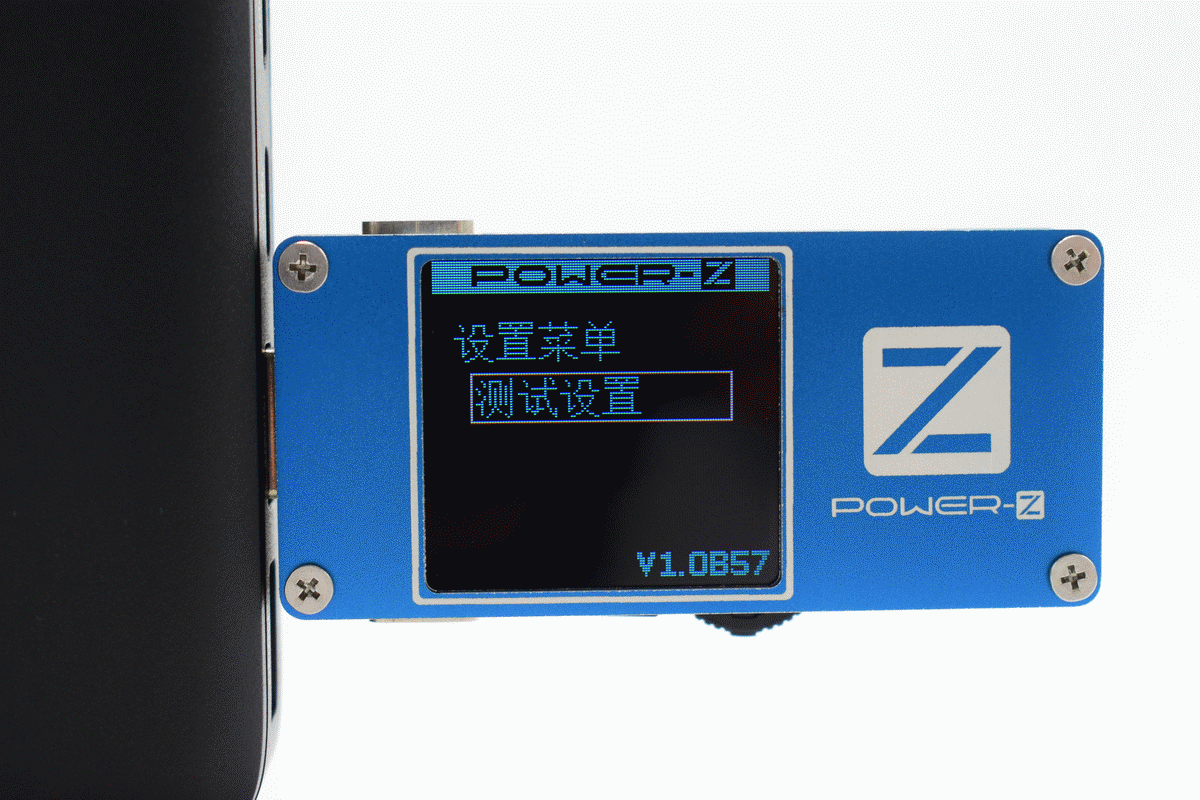

关于 POWER-Z FL001 SUPER 的设置，设计者提供了两种模式：普通模式和高级模式。默认为普通模式，即只开放基础设置功能，具体分为测试设置、显示设置、PD转换设置、校准设置和系统设置五个部分。普通模式可以完成诸如记录截止电流、背光设定等常规参数设置，而高级模式可以进行多项和完整的设置功能，具体可以下载 POWER-Z FL001 SUPER 说明书，本文不再累述。

9、关于上位机

限于USB测试仪屏幕及操作方式，很多高阶功能需要连接PC，通过上位机来完成， POWER-Z FL001 SUPER 支持上位机功能，使用时需将 PC Link 口与PC连接。

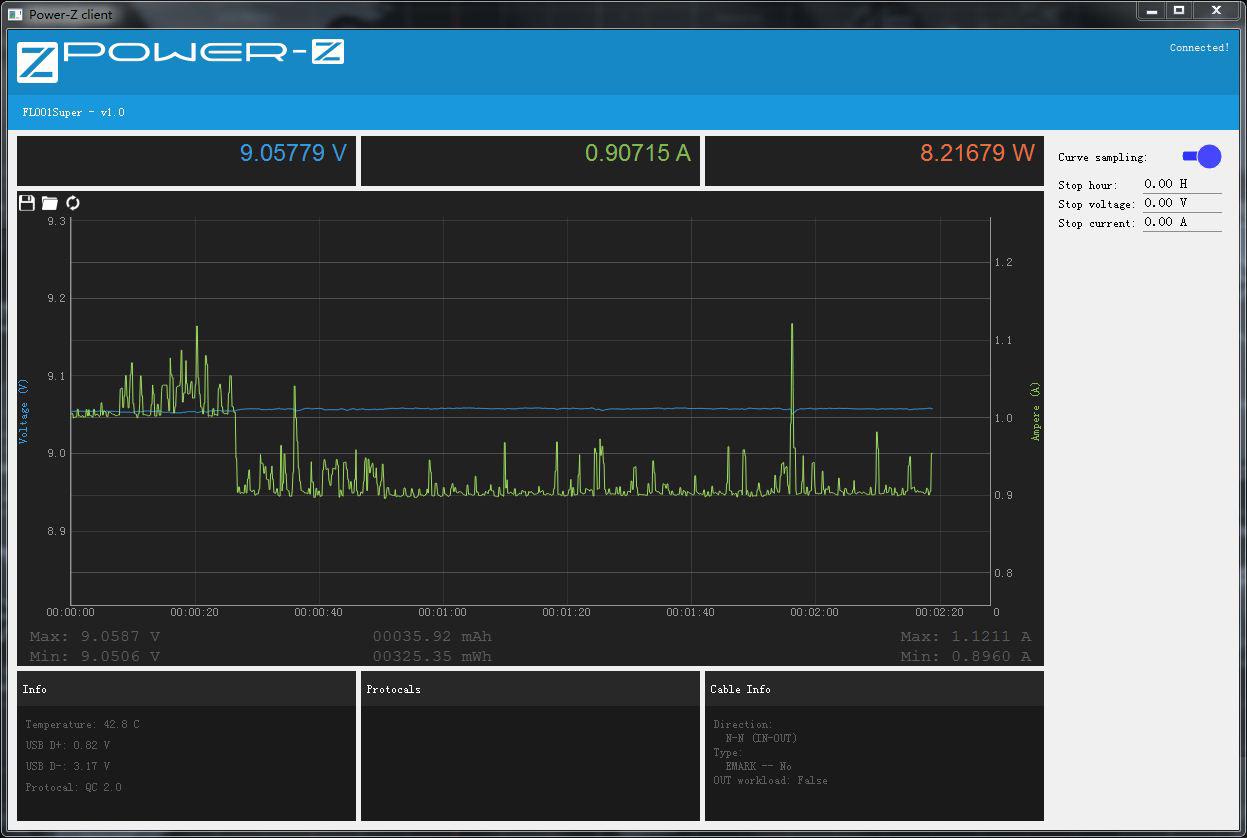

上位机界面保持 POWER-Z 系列产品的一贯黑底、清新风格。主窗口为实时电压、电流值曲线；主窗口左上角分别为保存、打开、清除按键；界面右侧是曲线记录开关。主窗口下方还有D+ D-电压、握手协议、线缆信息等。目前上位机功能较为单一，期待后续的不断完善。

10、关于固件更新

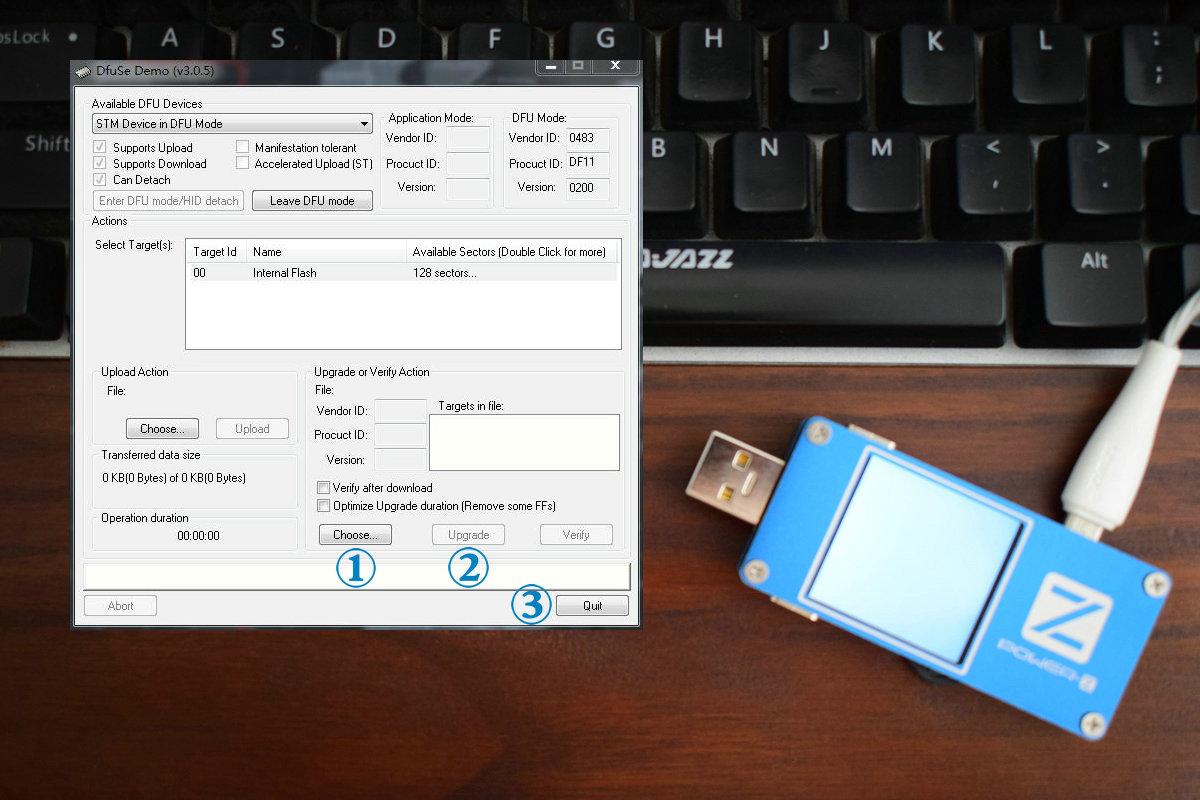

POWER-Z FL001 SUPER 的固件更新采用线刷方式，其实步骤和手机线刷十分类似。按下OK按键不放，PC Link 接入PC，打开固件刷写软件，选择固件并写入即可。操作没有任何难度，哪怕是新手也可以轻松完成。

结语

POWER-Z FL001 SUPER 是飞龙表的第三代产品，无论从外观和功能上都有了很大的改进和完善。内置负载的加入是超级飞龙表的一大特色，从而实现MTK-PE协议嗅探和简便线阻测试功能。另外，PD协议转换，让其在测试仪器的基础上更增添了一层实用意义。操作界面的深入改进让各项显示和操作简单易行。综合来说，POWER-Z FL001 SUPER 超级飞龙表功能强、易操作、够实用，堪称电粉最爱、极客利器。
