EH211114-3C01-BED7 10/25秒定时器芯片

一． 功能说明

两路按键输入控制，两路电平信号同步输出:一路OUTH高电平输出、一路OUTL低电平输出，（可二选一）。

上电不工作，OUTH为低电平，OUTL为高电平，短按按键开始计时OUTH输出高电平、OUTL输出低电平，计时结束电平信号翻转。中途触发停止计时输出信号翻转。

KEY1:短按开启25秒定时。

KEY2:短按开启10秒定时。

二． 电气参数（VDD=5.0V TA=25℃）

参数

符号

最小值

典型值

最大值

单位

条件

工作电压

VDD

2.4

3.0

5.0

V

工作电流

IOP

3

mA

Fcpu=2MHz@XTAL-4M

静态电流

ISTB

10

uA

VDD=5V, WDT 开, LVR 关

驱动电流

Iol

30

mA

Vol=0.6V

工作温度

TA

-10

25

70

℃

储存温度

Tstg

-20

25

100

℃

三． 封装脚位图（SOT23-6）

10秒定时芯片

管脚号

符号

功能描述

1

OUTH

信号输出，高电平有效

2

GND

电源负

3

KEY1

25秒定时

4

KEY2

10秒定时

5

VDD

电源正

6

OUTL

信号输出，低电平有效

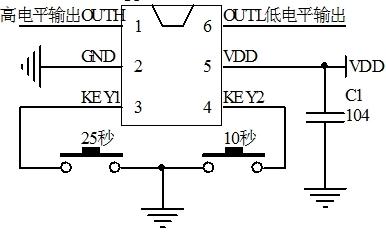

四． 电路图参考

主控接LED应用图

10秒延时开关芯片

五． 封装尺寸图（SOT23-6）

10秒延时开关芯片

六． 版本说明

版本

日期

描述

EH211114-20E7-BED7

2021/11/15

V01初版

EH211114-3C01-BED7

2022-2-23

V02改25秒
