华为公司申请die、交换芯片和网络设备专利，能够提高交换芯片的性能

金融界2024年2月19日消息，据国家知识产权局公告，华为技术有限公司申请一项名为“die、交换芯片和网络设备“，公开号CN117560332A，申请日期为2022年8月。

专利摘要显示，本申请实施例公开了一种晶片die、交换芯片和网络设备，属于电子技术领域。所述die包括多个交换模块、多个网络端口和多个die间端口；所述交换模块包括网络交换单元、die内交换单元与die间交换单元，且同一交换模块中的网络交换单元、die内交换单元与die间交换单元两两电性连接；其中，所述网络交换单元与至少一个网络端口电性连接，所述die内交换单元与相邻交换模块中的die内交换单元电性连接，所述die间交换单元与至少一个die间端口电性连接；所述die间端口用于与其他die的die间端口电性连接。采用本申请提供的die，能够实现多个die应用在一个交换芯片中，进而提高交换芯片的性能。

本文源自金融界

苹果A14处理器裸片(Die)显微分析：未达到台积电宣称的晶体管密度

最近国外半导体逆向工程和IP服务公司ICmasters使用透射电子显微镜（TEM）对Apple的A14仿生芯片系统（SoC）进行了初步分析。揭开了A14裸片（Die)的神秘面纱。

裸片尺寸为88mm²，尽管封装了118亿个晶体管，但由于采用了台积电的5nm工艺节点，芯片尺寸小得令人难以置信。而A13仿生处理器的芯片尺寸为98.48mm²。虽然图像的质量不是很高，但通过粗略的napkin计算，我们可以得出，具有较大L2缓存的双核FireStorm复合体约为9.1mm²，而具有较小L2缓存的四核IceStorm复合体约为6.44mm², GPU约为11.65mm²。我们知道苹果近年来使用了统一的系统缓存，但是在图像上很难找到它。

A14 Bionic芯片的平均晶体管密度为1.3409亿个/mm²，高于A13 Bionic的0.8997亿个/mm²。考虑到半导体厂商在测量晶体管密度时往往使用不同的方法，我们无法真正将台积电的N5与英特尔10纳米的约1亿个晶体管/平方毫米进行比较，。同时，苹果A14 Bionic的晶体管密度似乎比台积电承诺的基于N5的SoC的理论峰值平均晶体管密度低一些。苹果的芯片历史上已经达到了其处理器中进程节点理论密度的90%以上。而这一代与理论密度相比，A14的有效晶体管密度仅为78%。尽管台积电声称N5的尺寸缩小了1.8倍，但苹果A17仅缩小了1.49倍。

之所以没有达到理论缩小倍数，主要有以下几种原因：

晶体管密度因不同的芯片结构而异。逻辑结构可以在每个新节点上很好地扩展，但是如今SRAM，I / O和模拟部件很难扩展，因此代工厂发布的峰值是高度理论性的，而实际数字是取决于设计。

由于SRAM用于寄存器和缓存，因此现代处理器的设计需要占用大量SRAM。SRAM需要互连和电路来访问它，而此类互连并不总是能够很好地扩展。鉴于所有现代SoC都包含不同类型的处理器内核，它们也使用高速缓存负载。

同样，芯片的某些部分必须以更高的时钟频率运行（例如，通用内核）。通过使用通常更大的高性能电池，这些零件可能会牺牲性能密度。实际上，考虑到苹果公司对最终性能的关注，其SoC通常具有大容量缓存以及可能进行其他性能优化。

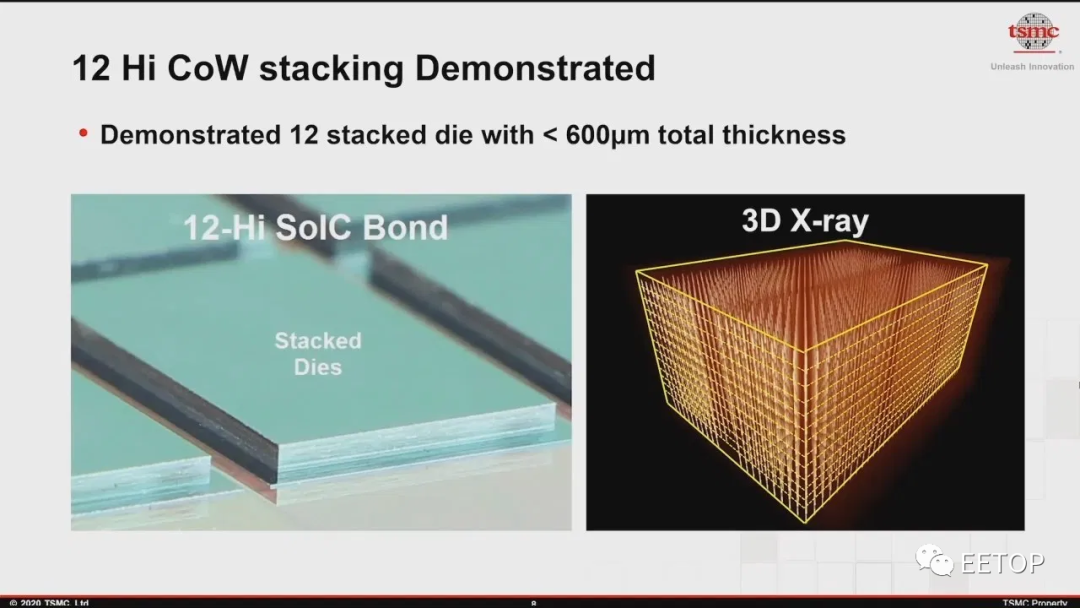

台积电的N5节点与之前的微缩有所不同，显示出SRAM扩张放缓的迹象。尽管是一个完整的缩小与逻辑，SRAM是一个1.35倍缩小，这个数字被夸大了。因此台积电的指引是N5可使晶片面积减少35%-40%。半分析预计，这将是一个趋势，并将持续与新的节点。台积电和三星已经在展示3D堆叠SRAM，这将有助于缓解密度问题。

3D堆积并非万能的，成本缩减已经开始大幅放缓。台积电N5晶圆定价在1.7万美元左右，显然每个晶体管的成本并没有下降。即使SRAM的缩放速度跟上，每晶体管的成本从N7到N5也将保持不变。
