开关电源芯片34063，其电路功能的多样性，适合工程师选择

工程师，在研发设计电路项目，需要处理各种不同类型要求的电源电路，如锂电池充放电管理电路，升压电源电路以及降压电源电路等等，以适合整个电路系统的工作；

电路系统

从事研发电路的工程师，都会遇到一个产品不断升级优化迭代的问题，比如产品项目从最初的版本1.0一直优化升级到版本5.2，在此期间付出的是工程师不断的电路调试；除去项目的版本功能升级，工程师还需要考虑各个版本之间的兼容性，以达到最优的电路设计效率；

电源芯片应用

比如在项目版本1.0中，电源电路是升压功能；在项目版本4.0中，电源电路却是降压功能；为了不同版本的互相兼容性，工程师应尽可能选用一个电源方案来实现电路的设计；例如开关电源芯片34063 SOP-8就能实现类似的功能，因为它既能完成升压功能，也能实现降压功能；

关于

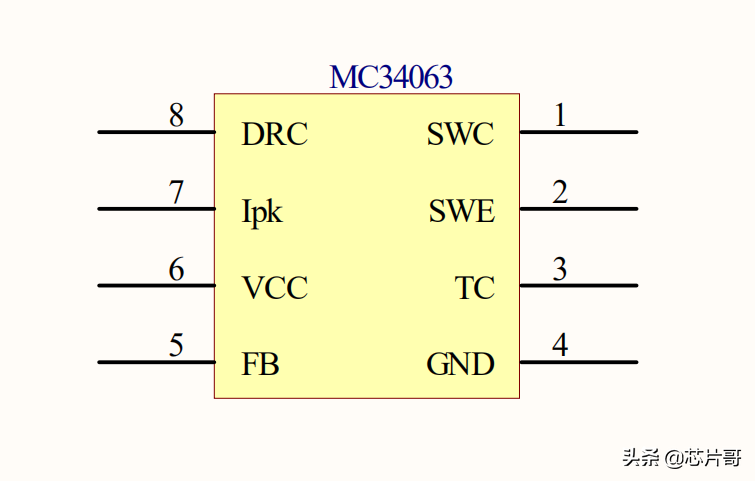

34063电源芯片引脚图

（1）输入电压：输入电压范围宽，可以达到+3V~40V，最大耐压值为40V；

（2）输出电流：34063电源芯片最大支持的输出电流为1.5A

（3）输出电压：输出电压可调，通过反馈引脚的电阻阻值比例关系调节输出电压的幅值；

具体的关系计算公式为： Vout = 1.25*（1+R2/R3）

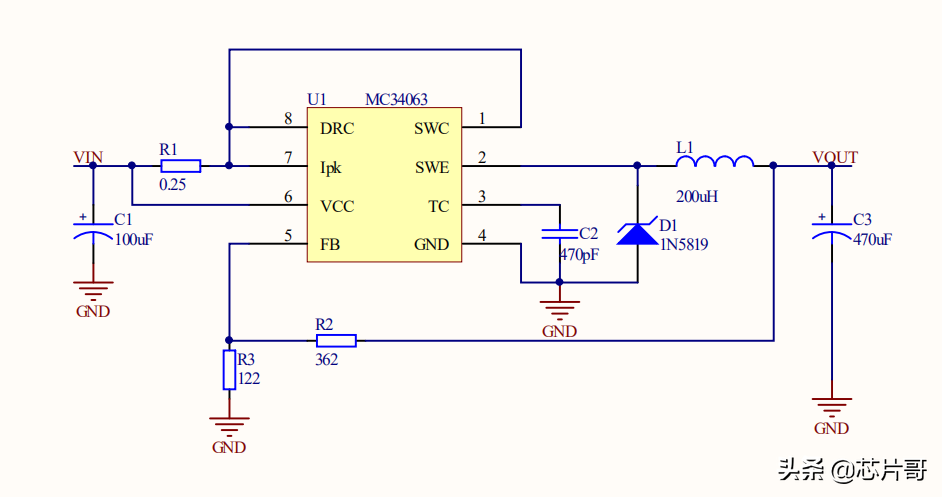

34063电源芯片应用电路图

这是降压功能输出5.0V电路的参考设计

（a）降压功能电路与升压功能电路不同，工程师需要做不同的电路设计；

（b）电源芯片开关频率达到100KHz，对其他电路造成EMC干扰

可能有一些工程师会反问，在降压电路的电源芯片中，可以选用7805系列与1117-5.0系列电源芯片，为什么需要用开关电源芯片34063；这是因为7805系列与1117-5.0系列电源芯片是属于三端稳压，属于线性电源芯片，电源效率低而且功能单一；

1117-5.0V普通电源芯片

开关电源芯片34063 SOP-8除了包含这些电路功能，还能完美兼容替代型号为AP1513与MP9141的电源芯片；工程师如若在项目中有使用此两个型号，并且有降低研发采购BOM元器件成本的计划，可以考虑使用34063 SOP-8；

作为研发工程师，最主要的工作就是选择合适的电源芯片，去匹配当前研发的电路项目功能，不能因为某一个芯片型号适合其他项目，就误认为也适合自己的研发项目，因为没有一个芯片能完全去兼容所有的项目功能需求；

开关电源芯片

关于开关电源芯片34063 SOP-8的电路特性，不知小伙伴们是否有所使用，是不是较好的适合项目的电源设计需求呢？另外在项目开发中，开关电源DC-DC芯片，使用的型号较多的一个是什么呢？

本文由【芯片哥】原创撰写，一个只谈电子元器件与芯片的那些事，喜欢就关注芯片哥，和芯片哥一起加油吧#电子元器件# #芯片#

既能升压也能降压，开关电源芯片34063，其功能很适合工程师

工程师，在研发设计电路项目，需要处理各种不同类型要求的电源电路，如锂电池充放电管理电路，升压电源电路以及降压电源电路等等，以适合整个电路系统的工作；

电路系统

从事研发电路的工程师，都会遇到一个产品不断升级优化迭代的问题，比如产品项目从最初的版本1.0一直优化升级到版本5.2，在此期间付出的是工程师不断的电路调试；除去项目的版本功能升级，工程师还需要考虑各个版本之间的兼容性，以达到最优的电路设计效率；

电源芯片应用

比如在项目版本1.0中，电源电路是升压功能；在项目版本4.0中，电源电路却是降压功能；为了不同版本的互相兼容性，工程师应尽可能选用一个电源方案来实现电路的设计；例如开关电源芯片34063 SOP-8就能实现类似的功能，因为它既能完成升压功能，也能实现降压功能；

关于电源芯片MC34063 SOP-8的电路特性 ，参考如下

34063电源芯片引脚图

（1）输入电压：输入电压范围宽，可以达到+3V~40V，最大耐压值为40V；

（2）输出电流：34063电源芯片最大支持的输出电流为1.5A

（3）输出电压：输出电压可调，通过反馈引脚的电阻阻值比例关系调节输出电压的幅值；

具体的关系计算公式为： Vout = 1.25*（1+R2/R3）

34063电源芯片应用电路图

这是降压功能输出5.0V电路的参考设计

（a）降压功能电路与升压功能电路不同，工程师需要做不同的电路设计；

（b）电源芯片开关频率达到100KHz，对其他电路造成EMC干扰

可能有一些工程师会反问，在降压电路的电源芯片中，可以选用7805系列与1117-5.0系列电源芯片，为什么需要用开关电源芯片34063；这是因为7805系列与1117-5.0系列电源芯片是属于三端稳压，属于线性电源芯片，电源效率低而且功能单一；

1117-5.0V普通电源芯片

开关电源芯片34063 SOP-8除了包含这些电路功能，还能完美兼容替代型号为AP1513与MP9141的电源芯片；工程师如若在项目中有使用此两个型号，并且有降低研发采购BOM元器件成本的计划，可以考虑使用34063 SOP-8；

作为研发工程师，最主要的工作就是选择合适的电源芯片，去匹配当前研发的电路项目功能，不能因为某一个芯片型号适合其他项目，就误认为也适合自己的研发项目，因为没有一个芯片能完全去兼容所有的项目功能需求；

开关电源芯片

关于开关电源芯片34063 SOP-8的电路特性，不知小伙伴们是否有所使用，是不是较好的适合项目的电源设计需求呢？另外在项目开发中，开关电源DC-DC芯片，使用的型号较多的一个是什么呢？

本文由【芯片哥】原创撰写，一个只谈电子元器件与芯片的那些事，喜欢就关注芯片哥，和芯片哥一起加油吧#电子元器件# #芯片#
