零基础学开关电源之UC3842的应用

零基础学开关电源之UC3842的应用

上一篇开关电源文章中讲到过UC3842，并且在最后附了封装内部结构电路图，以及用来做电动车充电的电路图。

其实，我认为，学任何知识都一样，先从最基本的知识点入手，基础牢固了，就一通百通了，所以大家也别嫌弃我啰嗦，大牛们呢，也不要吝啬指教。

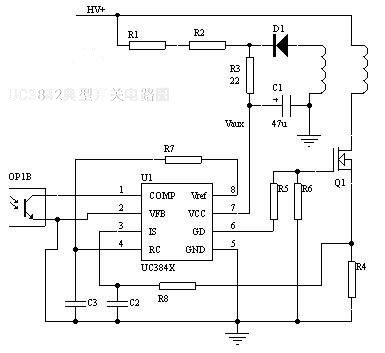

今天，就结合实际用UC3842做的典型开关电源的电路图分享给大家，因为类似芯片应用非常广泛，日后大家也就这样去分析就行。电路图如下：​

再介绍一下UC3842：是一种电流控制型脉宽调制芯片，记得是电流控制型。

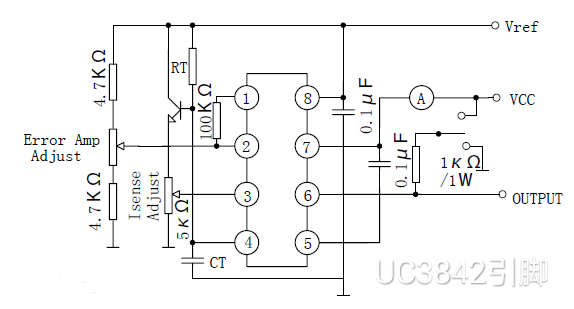

共有8 个引脚，各脚功能如下： ​

1脚是误差放大器的输出端，外接阻容元件。

2脚是反馈电压输入端。

3脚为电流检测输入端。

4脚为定时端。

5脚为公共地端。

6脚为推挽输出端。

7脚是直流电源供电端。

8脚为5伏基准电压输出端。

这是UC3842各引脚的定义功能，了解了核心芯片后，我们结合芯片各脚定义看电路图：

1，过载和短路保护，一般是通过在开关管的源极串一个电阻（R4），把电流信号送到UC3842的第3脚来实现保护。当电源过载时，UC3842保护，使占空比减小，输出电压降低，UC3842的供电电压Vaux也跟着降低，当低到不能工作时，整个电路就关闭，然后靠R1、R2开始下一次启动过程。这被戏称为“打嗝”式保护。

2，由于漏感等原因，有的开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压Vaux也不能降到足够低，所以一般在辅助电源的整流二极管上串一个电阻（R3），它和C1形成RC滤波，滤掉开通瞬间的尖峰。

3，使用这个电路，必须注意选取比较低的辅助电压Vaux，一般为13～15V，使电路容易保护。

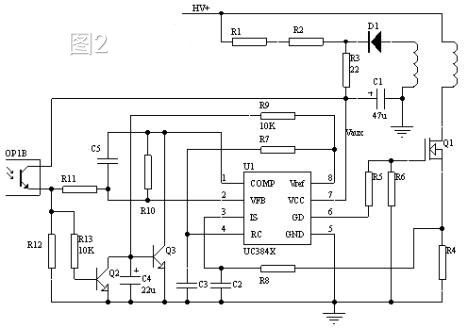

以下三个是最常见的U3842为核心的开关电源电路图 ：​这图2中是采取拉低第1脚的方法关闭电源。

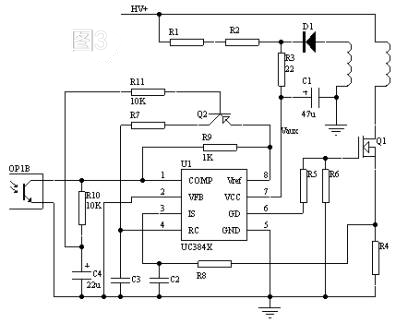

​这图3采用断开振荡回路的方法。

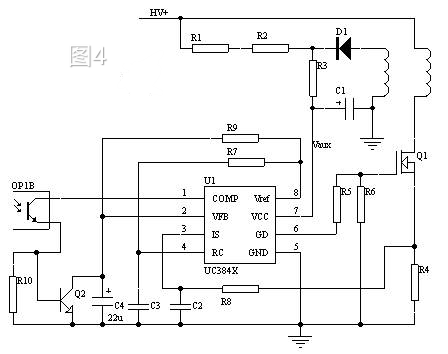

​图4采取抬高第2脚，进而使第1脚降低的方法。在这3个电路里R3电阻即使不要，仍能很好保护。

另外，要注意电路中C4的作用，电源正常启动，光耦是不通的，因此靠C4来使保护电路延迟一段时间动作。在过载或短路保护时，它也起延时保护的左右。在启动电流大的场合，C4的取值也要大一点。

如果你喜欢，请关注，留言，收藏，点赞！你的评论是我发文的动力！

3842引脚功能详解，学会了你也是电子工程师

说起UC3842，想必搞电子的人都很熟悉，它是一款具有8个引脚的电源管理芯片。经常被用在电动车充电器中，与一少部分外围器件组成反激式开关电源电路。

UC3842具有外围电路结构简单，内部集成了保护功能。接下来我们就聊一聊这款芯片。

UC3842引脚外观

从其结构外观来看它有八个引脚，这八个引脚是其与外围器件连接发挥功能的桥梁。

UC3842引脚功能详细讲解

UC3842芯片总共有8个引脚，每个引脚的功能如下：

也就是说它是该芯片内部误差放大器的输出端，通过与引2脚的合作，达到控制误差放大器的增益作用。

引脚2： 误差放大器的反相输入端

其实这是误差放大器采样的输入端，通过此引脚将输出电压采样后，通过比较，误差放大器做出输出脉宽调整，从而控制输出电压或电流的大小。

引脚3： 为电流检测输入端

其实这个脚也是反馈端，主要通过它的大小反馈来流过开关管的电流，通过电流的高低控制开关管的通断，从而达到保护开关管的作用。

引脚4： 内部振荡器的定时端

此引脚主要是控制芯片的振荡频率的，其振荡频率的大小取决于外接阻容元件的参数。

引脚5： 为接地端

也就是此芯片工作电源的接地端

引脚6： 驱动外部开关管的信号输出端

这个引脚主要负责发出驱动信号，控制外接开关管的导通与截止。

引脚7： 为供电端

也就是此芯片工作电源的供电端

引脚8： 芯片内部电压基准输出端

也就是说这个脚可以提供一个免费的5V基准电压，供外部电路使用。

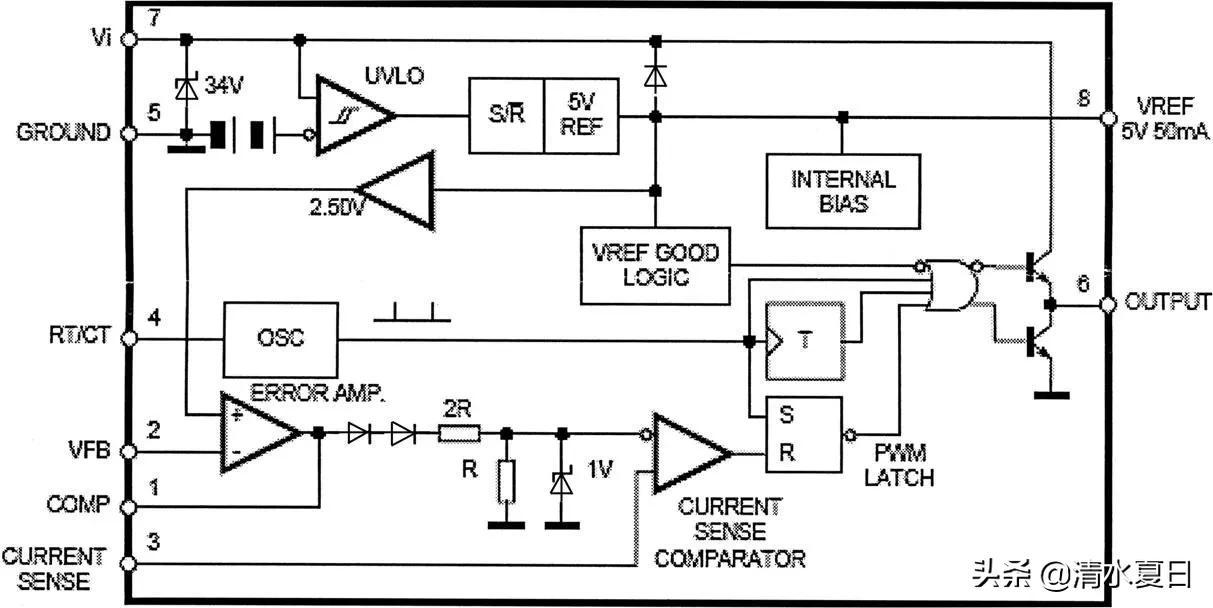

UC3842内部结构

UC3842芯片是一个固定工作频率的电流调整型控制芯片，在它的内部集成了误差放大、电流检测比较器、脉宽锁存、电压基准以及欠压过温等保护部分的控制电路。

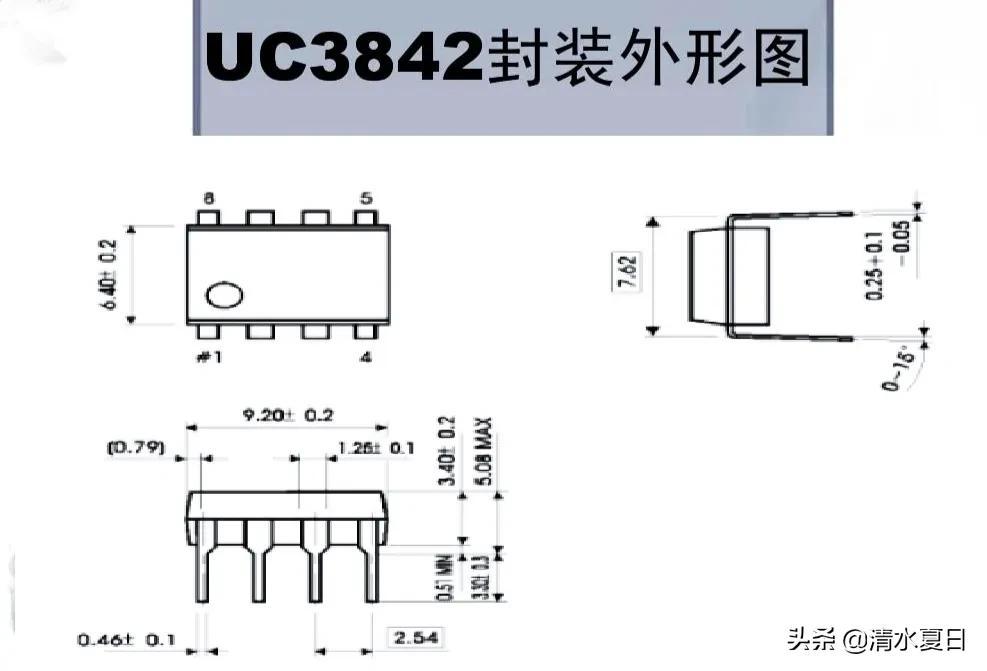

UC3842有两种封装形式

一种为双列直插DIP，另一种为贴片SOP，还有一种使用非常少的14引脚贴片封装。

UC3842电气参数

UC3842的最高工作电压为30V，最低工作电压为16V，输入电压低于10V时会停止工作；芯片典型的振荡为52kHz，输出驱动电流最大1A，最大功耗1W。

UC3842典型应用

经常被用到反激式开关电源电路

UC3842电路故障排查

如果对应的电路发生了异常，我们可以用万用表测量其引脚有没有短路，如果有短路那说明该芯片被击穿或外围电路异常。

我们也可以把外围电路断开去测量器件的好坏。

根据UC3842引脚功能特性，该芯片在正常工作时，引脚7与引脚5间会有10-30V之间的工作电压，8脚输出5V左右的基准电压。此外，其它引脚也有电压，但很小。这样一来，我们通过引脚就可以确定该芯片是否正常工作。

总之，3842是一款很实用的电源管理芯片，结构也很简单，功能很强大。
