数码管驱动芯片怎么使用？

这是74HC245芯片，它常用于电路中增加控制器的驱动能力。 如图1。

图1 74HC254芯片

单片机等微控制器的引脚拉电流能力一般在20mA左右，想要直接点亮数码管、显示屏等大功率显示器件则明显不够，这时，我们用一颗74 HC245芯片来增加单片机引脚的驱动能力。如图2。

图2 74HC245用于增加驱动能力

这颗芯片的引脚拉电流能够达到73-83mA。它的引脚有三种输出状态：高电平、低电平和高阻态。同时，有八路输入与八路输出，他的工作电压范围是3至5V。如图3。

图3 74HC245的性能

下面我们来依次分析其引脚的功能，这是它的原理图，第2-9脚也就是a0至a7，是芯片的输入或输出，第18至第11脚也就是b0-b7是芯片的输出或输入。第1脚DIR为方向控制引脚，当该引脚为高电平时，信号由a端为输入，b端输出；电平为低时，信号由b端输入，a端输出。第19脚OE是芯片使能引脚，也就是当引脚电平为低时，芯片才有输出，否则则为高阻状态。最后两只第10、20引脚是芯片的电源引脚。如图4。

图4 芯片的引脚说明

这是一颗stc单片机在驱动数码管时，74HC245芯片的使用方法。第19引脚接地，使能芯片。方向控制引脚接VCC，则A端输入、B端输出。如果我们把这两只引脚接入单片机的IO端口，则可以通过单片机来控制74HC245的使能及输出方向。这是单片机的八个输出引脚，也是这颗芯片的八个输入引脚，这里各接一只下拉电阻，保证芯片在没有工作时电位被稳定钳位在低电平。芯片的输出引脚直接连接数码管，这里每条线路串接了一只100Ω的电阻，这个电阻起限流的作用，根据负载的不同，我们选取不同阻值的电阻来进行限流。如图5

图5 芯片的使用方法

四种常用的数码管驱动大法，你学废了么？

一、三极管驱动方式

通过三极管驱动的方式，来点亮数码管。

该方法，8位数码管，需要16个IO口来驱动，适合缺乏驱动数码管的芯片时，做数码管的电路搭建。

但是，该方法由于需要轮询扫描点亮数码管，需要注意驱动程序中，不能有比较长的阻塞延时，否则会导致数码管显示闪烁。

电路图中，74HC245属于驱动芯片，主要用于减小主控芯片的负荷，提高电路的带载能力。

二、移位寄存器驱动方式

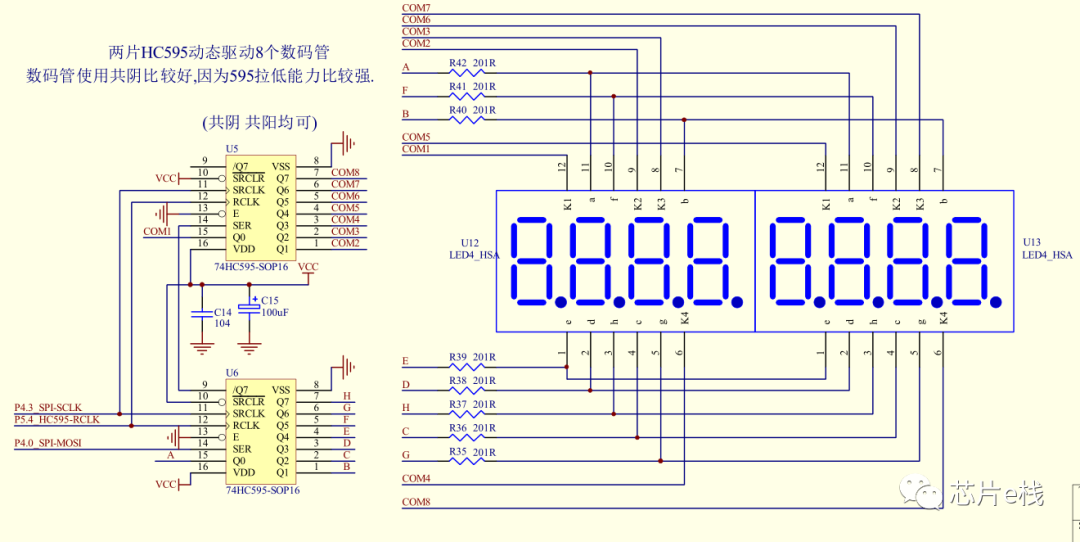

通过移位寄存器74HC595驱动的方式，来点亮数码管。

该方法，8位数码管，需要3个IO口来驱动，属于串行通信的方式，适合缺乏芯片IO口的时候，来做数码管的电路搭建。

三、锁存器驱动方式

通过锁存器74HC573的方式，来做数码管的电路搭建。

该方式，8位数码管，需要10个IO口来驱动，由于锁存器拥有数据锁存的功能，故可以分时复用IO口在数码管的段与位处理上。

四、数码管驱动芯片驱动方式

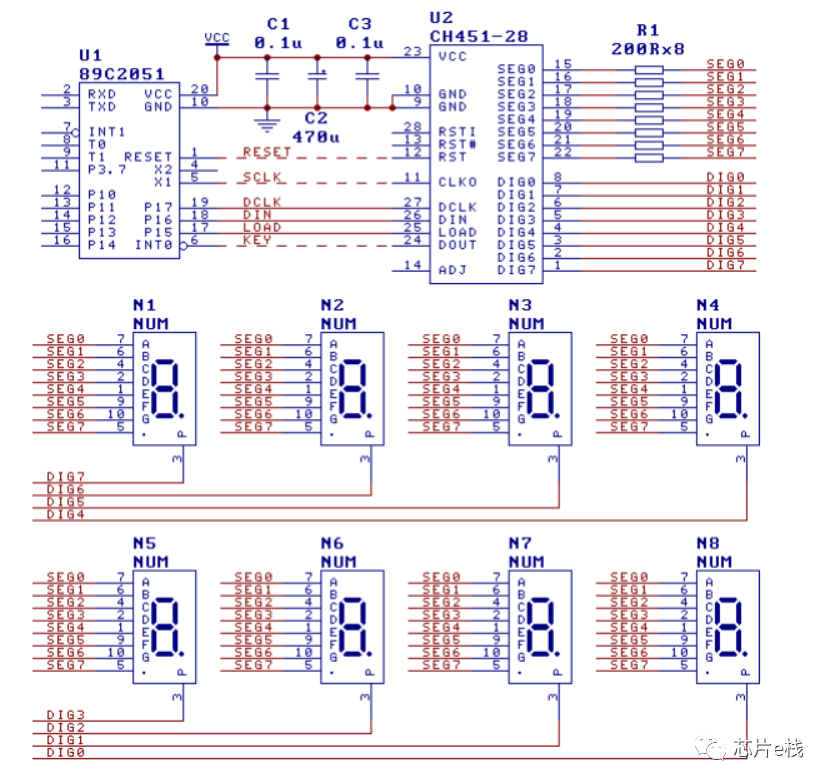

通过数码管驱动芯片CH451的方式，来做数码管的电路搭建。

该方式，8位数码管，需要6个IO口来驱动。数码管的控制逻辑全部集成在驱动芯片CH451上了，只需要将所需显示的数值，根据CH451芯片手册对应的驱动时序，传输给到CH451芯片，就能实现数码管的显示。

欢迎关注微信公众号：芯片e栈
