前言

RS-485作为一种高效且可靠的双向半双工通信协议，是一类用于多点串行连接的电路标准。RS-485的一大亮点在于其强大的连接能力。它能够同时连接多达32个接口设备和32个接收器，这一特点使其在处理复杂网络结构时显得尤为得心应手。同时RS-485协议还具备支持最高10Mbps的高速数据传输，并且其通讯距离可达1,200米，即使在较远的距离内，也能确保数据的稳定传输。

另外，RS-485协议还具有出色的抗干扰能力。这一特性使其在复杂的电磁环境中仍能保持稳定的通信效果，有效避免了外界干扰对数据传输的影响。这一特性使得RS-485在户外电源这类大功率设备中得到了广泛应用。最近在大疆、隆鑫、移族等知名品牌的大功率户外电源拆解案例中，我们均发现RS-485通信芯片的身影。这些芯片凭借卓越的抗干扰能力，确保了户外电源在暴晒、高温等恶劣环境下与锂电池组的稳定通信，为用户提供了更加可靠的使用体验。

RS485通信芯片在近期户外电源的应用

文中出现的几款RS485通信芯片的部分参数如图所示，下文小编将为您详细介绍。

3PEAK思瑞浦TPT75176H

思瑞浦TPT75176H RS485收发器芯片具备15kV ESD保护，10Mbps传输速率和全故障保护。该芯片需要3V~5.5V电源，在5V 电源条件下可提供至少 2.1V 的差分输出电压。该芯片Rx输入采用 "全故障安全 "设计，确保在Rx输入浮动、短路或终止但未驱动的情况下，Rx输出为逻辑高电平。TPT75176H 采用SOP8、MSOP8和DFN3X3-8L 封装，工作温度范围为 -40°C 至 +125°C。

应用案例

DJI大疆512Wh 1000W户外电源POWER 500

DJI POWER 500户外电源采用低调的灰黑色壳体，配合单侧提手，日常携带收纳方便。在户外电源侧面设有显示面板和连接接口，机身两面设有排风口配合风扇为逆变模块散热。户外电源内置512Wh磷酸铁锂电池，双向逆变模块支持1000W输出功率，USB-C接口支持100W充放电，SDC接口支持300W充电。

相关阅读：

拆解报告：大疆512Wh 1000W户外电源POWER 500

DJI大疆2200W 1024Wh户外电源Power 1000

大疆DJI POWER 1000户外电源采用低调的灰色壳体，两侧上方设有把手。户外电源正面设有显示面板和连接接口，两侧设有散热风扇为逆变模块散热。户外电源内置1024Wh磷酸铁锂电池，双向逆变支持1200W充电输入和2200W逆变输出，USB-C接口支持140W快充，SDC接口支持大疆飞行器电池快速充电。

相关阅读：

与无人机完美配合，大疆2200W 1024Wh户外电源Power 1000拆解

3PEAK思瑞浦 TP8485E

3PEAK思瑞浦TP8485E用于RS485通讯，需要3V~5.5V电压供电，供电收发器内置ESD保护功能，符合RS-485、RS-422标准，数据传输速率为250 kbps，采用SOIC-8和MSOP-8封装，工作温度范围为 -40°C 至 125°C。该芯片Rx输入同样采用 "全故障安全 "设计，确保在Rx输入浮动、短路或终止但未驱动的情况下，Rx 输出为逻辑高电平。

应用案例

EHOM隆鑫600W 512Wh户外电源

隆鑫通用推出了一款EHOM品牌EP600-2户外电源，这款户外电源内置512Wh磷酸铁锂电池，实测整机重量约为8公斤。户外电源额定输出功率为600W，峰值输出功率为1200W，SpurFlux输出功率为1600W，为纯正弦波输出，并具备两个新国标五孔输出接口。

相关阅读：

拆解报告：隆鑫EHOM 600W 512Wh户外电源

ETAKER移族2000W 2009Wh户外电源 墨M2000

充电头网拿到了移族推出的M2000户外电源，这款户外电源采用准固态电池，单机容量为2度电，额定交流输出功率为2kW，两台户外电源联机为4度电，支持4kW功率输出。户外电源内置双向逆变模块，内置氮化镓器件，提升转换效率并降低发热。户外电源具备电池预热功能，在零下30度环境下可以正常充放电使用。

相关阅读：

拆解报告：移族2000W 2009Wh户外电源 墨M2000

Mornsun金升阳SCM3406ASA

金升阳SCM3406ASA是为RS-485通信设计的一款半双工增强型收发器，且完全符合TIA/EIA-485A标准。它采用3VDC-5.5V电源供电，总线接收器采用1/8单元负载设计，其总线负载能力高达256个节点单元，满足多节设计需求、总线传输率高达10Mbps。SCM3406A更在传统IC基础上重点加强A/B引脚可靠性设计，其中包括驱动器过流保护，增强型ESD设计等，其A/B端口ESD承受能力高达15kV，采用SOP-8封装。

应用案例

LONCIN隆鑫1650W 1024Wh便携式户外电源

隆鑫EP1650-3户外电源采用塑料壳体组装而成，在机身顶部两侧设有把手。户外电源正面设有显示面板，USB快充接口和AC逆变输出接口，并设有LED补光灯。户外电源内置1024Wh磷酸铁锂电池，双向逆变支持1200W充电输入和1650W逆变输出，USB-C接口支持100W快充，且均为独立设计。

相关阅读：

拆解报告：隆鑫1650W 1024Wh便携式户外电源

充电头网总结

充电头网了解到，户外电源系统的智能化和可靠性已成为用户选择产品的核心要素。在这一前提下，文中提到的思瑞浦TPT75176H、TP8485E以及金升阳SCM3406ASA三款RS485通信芯片作为与电池组通信的核心组件，在户外电源领域有着非常广泛的应用。这些芯片具备高速数据传输能力，同时能够在恶劣的户外环境中提供强大的抗静电冲击保护，确保电源系统能够在各种极端条件下稳定运行。

选用RS485通信芯片可以提升了户外电源系统的整体性能，增强了产品的安全性和可靠性，为消费者户外露营、室外拍摄等大功率用电场景提供强有力的支撑。可以说当今在户外电源领域中选择RS485通信芯片是当下权衡成本以及性能的较优解决方案。

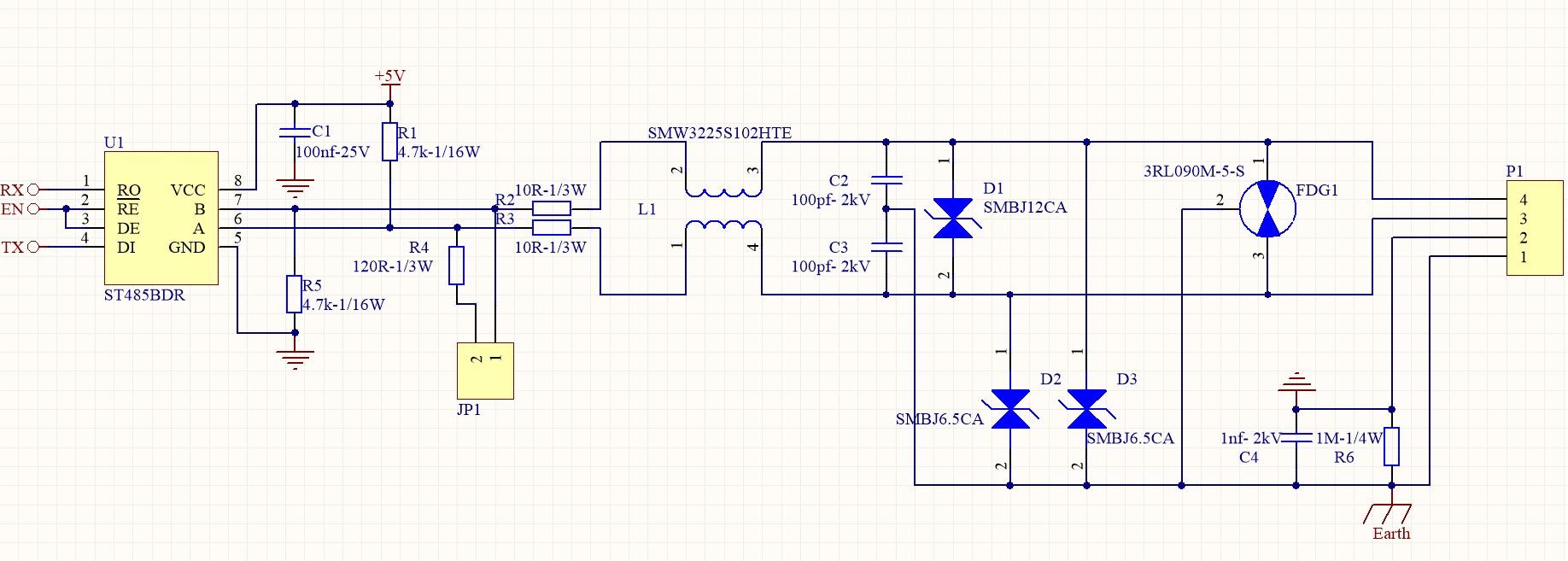

常见的485接口电路和保护电路（含实际应用参数）

RS-485总线标准是工业系统设备上应用最为广泛的物理层协议之一。RS-485的主要特点：支持远距离传输，长达4000英尺；双向信号差分传输，提高信号的噪音抑制能力，并且允许一条总线上可以挂接多个发射器和接收器，信号传输为宽范围电平-7V~+12V。

基于实际的应用，485接口线缆可能会暴露在机器外面甚至是户外的情况，所以485接口芯片的实际耐受电压或者耐受电流往往可能会超出芯片的要求，这就要求我们设计中常常需要设计防护电路对485接口芯片进行保护，避免损坏设备。

对此，我推荐一个常用的485防护电路，可以满足日常工业的实际需求，对于一些防护要求更加苛刻的应用工况，可以选择匹配的参数即可，电路拓扑基本一致。

485芯片选择的是ST485BDR，3.3V系统可以选择ST3485EBDR，类似SOP8封装的芯片国产的华冠， SIT(芯力特)都有兼容的替代芯片。

485芯片选择可以根据供电电压、传输速率，是否隔离进行选择。

接口的电路滤波设计要点：

1、L1为共模电感，共模电感能够对衰减共模干扰，对单板内部的干扰以及外部的干扰都能抑制，能提高产品的抗干扰能力，同时也能减小通过485信号线对外的辐射，共模电感阻抗选择范围为120Ω/100MHz ~2200Ω/100MHz，典型值选取1000Ω/100MHz；

2、C2、C3为滤波电容，给干扰提供低阻抗的回流路径，能有效减小对外的共模电流以同时对外界干扰能够滤波；电容容值选取范围为22PF~1000pF，典型值选取100pF；若信号线对金属外壳有绝缘耐压要求，那么差分线对地的两个滤波电容需要考虑耐压；当电路上有多个节点时要考虑降低或去掉滤波电容的值。

3、C4和R6为接口地和数字地之间的跨接电容和接地电阻，典型取值为1000pF和1MΩ， C3容值可根据测试情况进行调整；

4、FDG1为三端气体放电管组成第一级防护电路，用于抑制线路上的共模以及差模浪涌干扰，防止干扰通过信号线影响下一级电路；

5、D2~D3为TVS管（半导体放电管）组成第三级防护电路，可以钳住放电管后级别的过电压。

一些更高防护等级要求可以在放电管和TVS管之间串入PTC1、PTC2为热敏电阻组成第二级防护电路，典型取值为10Ω/2W；为保证气体放电管能顺利的导通，泄放大能量必须增加此电阻进行分压，确保大部分能量通过气体放电管走掉；

注：部分电路参数可以根据实际电路和测试需求进行调整。
